РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

14

Подраздел 25 310 - КОНЕЧНЫЕ ПРИВОДЫ - МОДЕЛИ 5 / 6

Операция 2531020
Конечный привод - Снятие/Установка

ПРЕДУПРЕЖДЕНИЕ

Все

массивные

детали

следует

поднимать

и перемешать с использованием подходящих
грузоподъемных

механизмов.

Кроме

того,

необходимо обеспечить надежную строповку
узлов и деталей. Перед подъемом груза следует
убедиться в отсутствии людей поблизости от
зоны выполнения работ.

Снятие

Установите

комбайн

на

ровном

участке

и поместите упоры под передние и задние колеса.

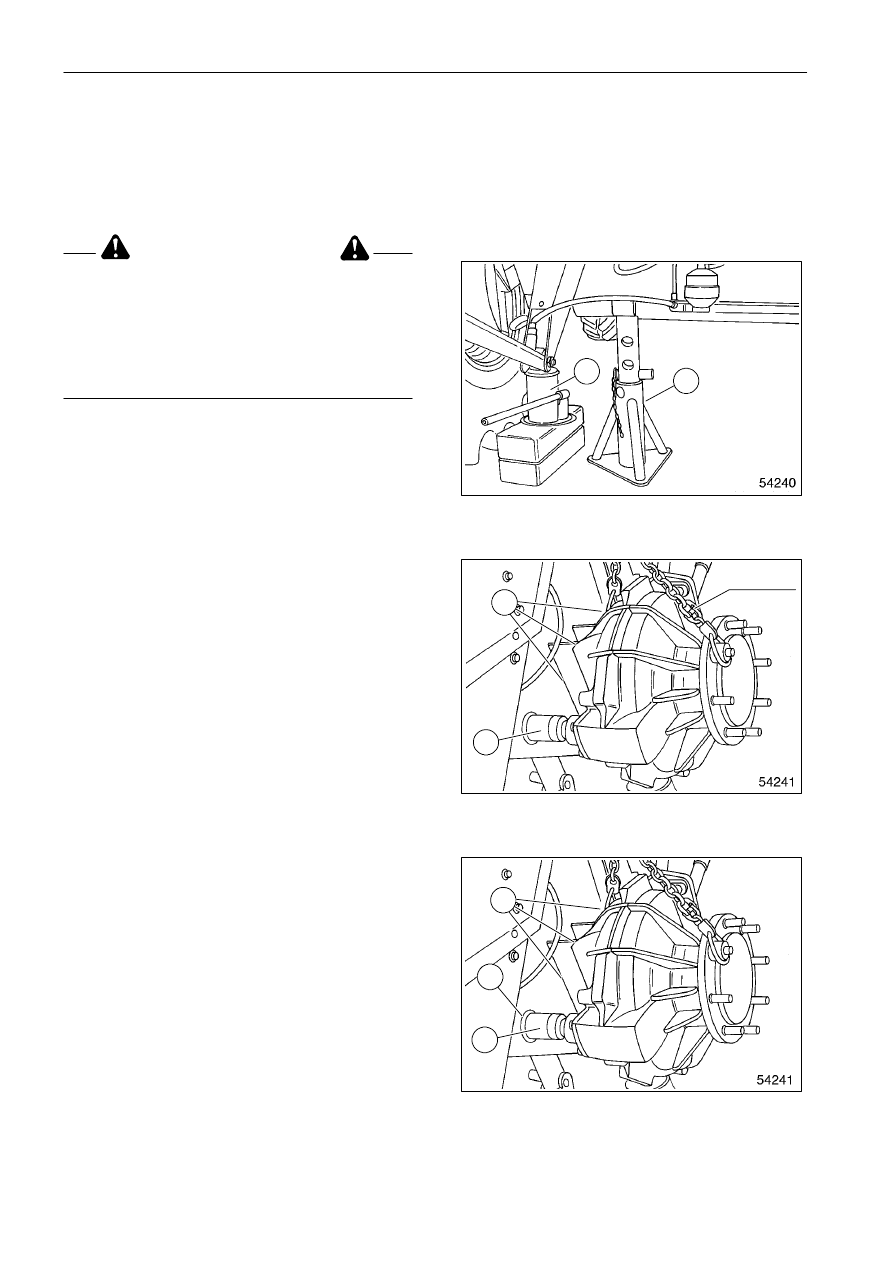

Со стороны, где снимаются колеса, установите
гидравлический подъемник (1) и опору (2) для
фиксации

положения

комбайна

(грузоподъемность каждого устройства должна
быть не менее 8000 кг), затем снимите колесо.

Приподнимите конечный

привод

в

сборе с

помощью

гидравлического

подъемника

с

грузоподъемностью

не

менее

500

кг

и

инструмента поз. 296145.
снимите стопорное кольцо и, сместив муфту (3)
в сторону

трансмиссии,

снимите

ее

с

вала

шестерни конечного привода.
Выверните болты (4), затем снимите конечный
привод.

Установка

Для установки конечного привода используйте
инструменты, применявшиеся при его демонтаже.

Поднимите

конечный

привод

в

требуемое

положение,

выравнивая

его

положение

относительно оси, затем закрепите его болтами
(4) и затяните с приложением момента 300 Нм.

Присоедините

втулку

вала

колес

(3)

к

валу-шестерне конечного привода, установите
стопорное кольцо (5).

ПРИМЕЧАНИЕ: эту операцию можно исключить,

если втулка была установлена
при

выравнивании

положения

конечного привода.

24

25

26

1

2

296145

4

3

4

3

5

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

15

Операция 2531078
Корпус конечного привода -
Замена

ПРЕДУПРЕЖДЕНИЕ

Все

массивные

детали

следует

поднимать

и перемешать с использованием подходящих
грузоподъемных

механизмов.

Кроме

того,

необходимо обеспечить надежную строповку
узлов и деталей. Перед подъемом груза следует
убедиться в отсутствии людей поблизости от
зоны выполнения работ.

Демонтаж

Выполняется следующим образом:

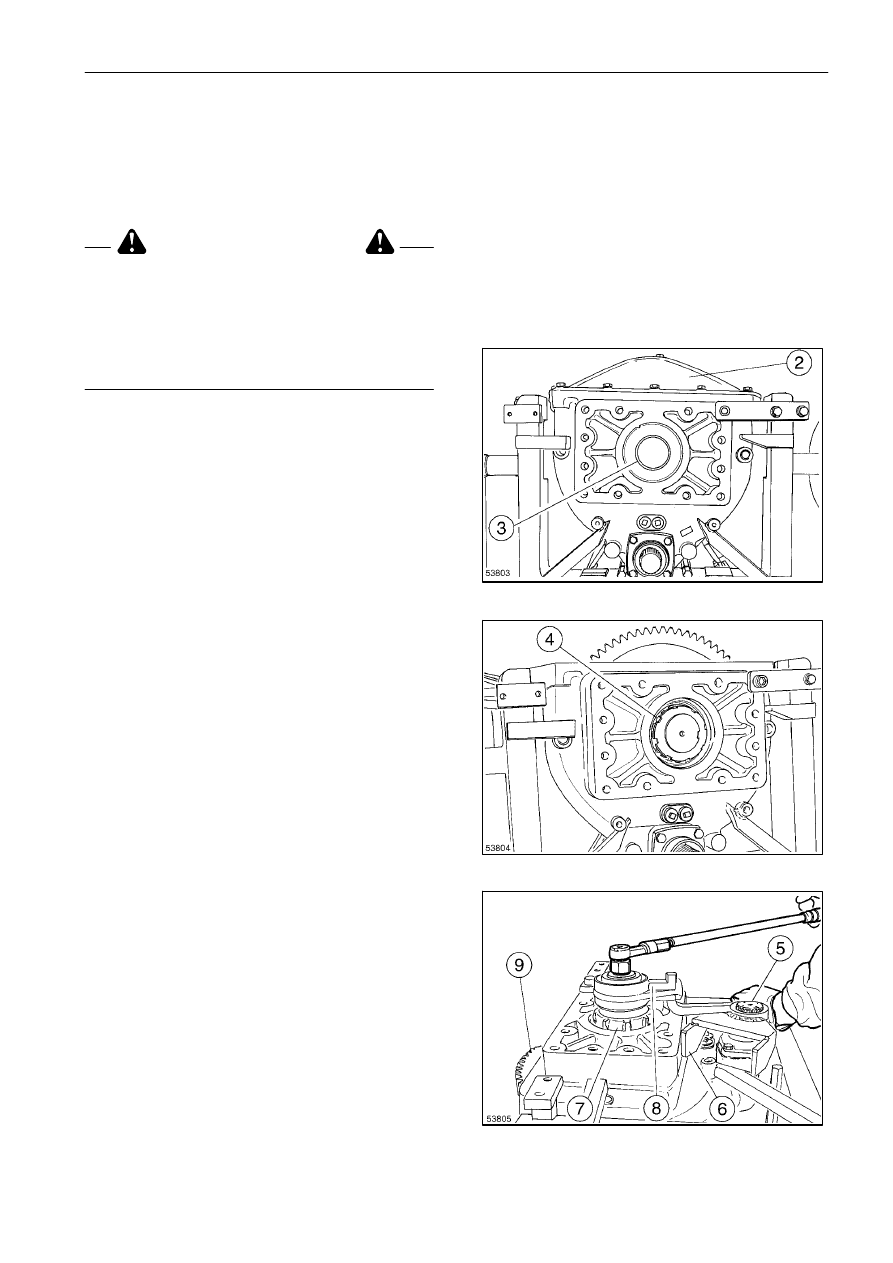

Установите конечный привод на стенд поз. 290090
и опору поз. 296082.
Снимите крышку (2) и защитную пластину (3).

Выпрямите фиксатор (4).

Используйте специальный инструмент (6) поз.
51013 (размеры см. на стр. 6) для предотвращения
проворота шестерни (5).

Снимите стопорное кольцо и круглую гайку
крепления зубчатого колеса (9) к колесной оси с
помощью специального ключа (7) поз. 296124 и
мультипликатора (8) с соотношением 1:5.

27

28

29

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

16

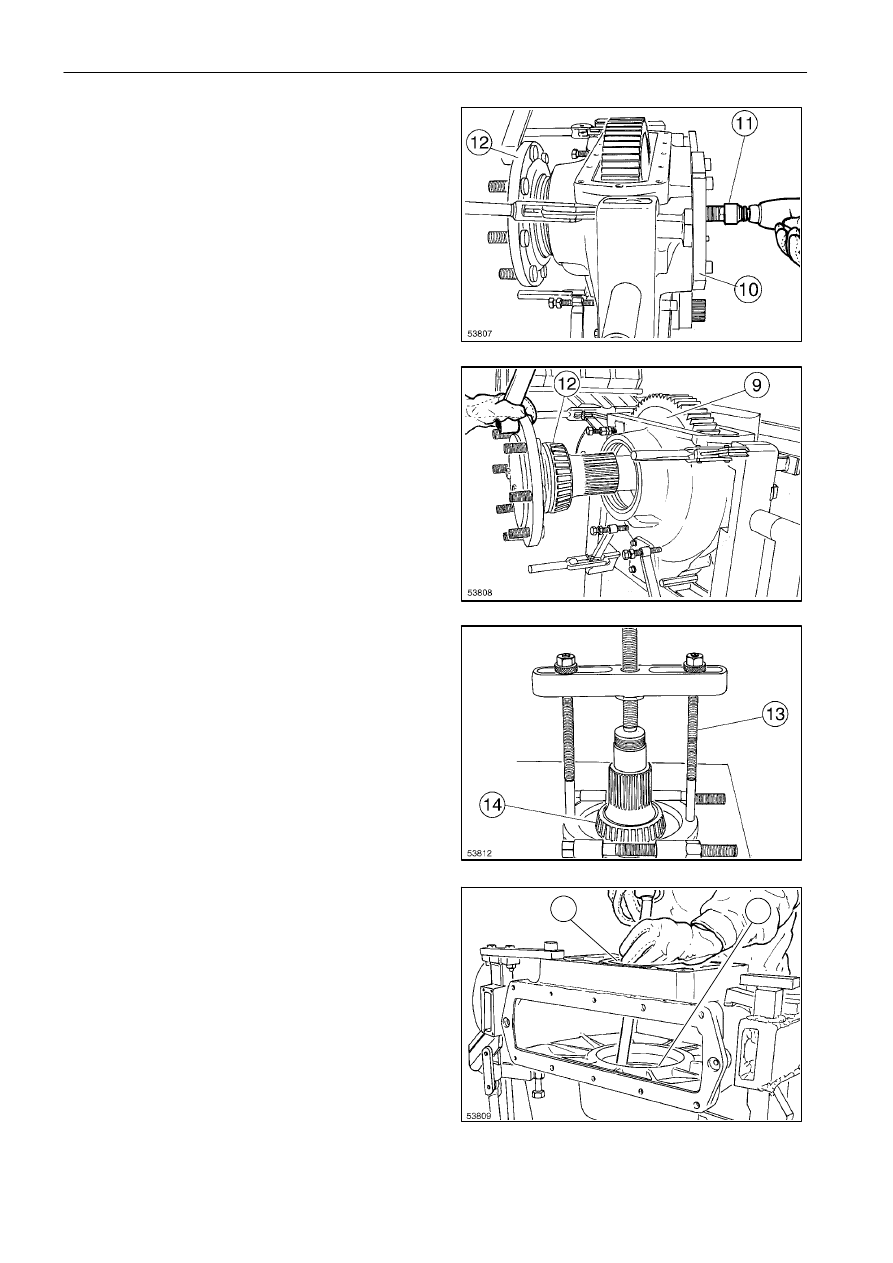

Используйте специальный инструмент (10) поз.
51012 (размеры см. на стр. 6).

Поднимите

колесную

ось

(12)

с

помощью

гидравлического подъемника с грузоподъемностью
не менее 500 кг, затяните болт (11).

Снимите колесную ось (12) и зубчатое колесо (9).

Снимите подшипник (13) с помощью съемника
(14), поз. 291055 и инструмента поз. 291056,
предварительно разогрев подшипник до 80

°C.

С помощью подходящей выколотки снимите
круглые гайки подшипников (15 и 16).

30

31

32

33

15

16

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

17

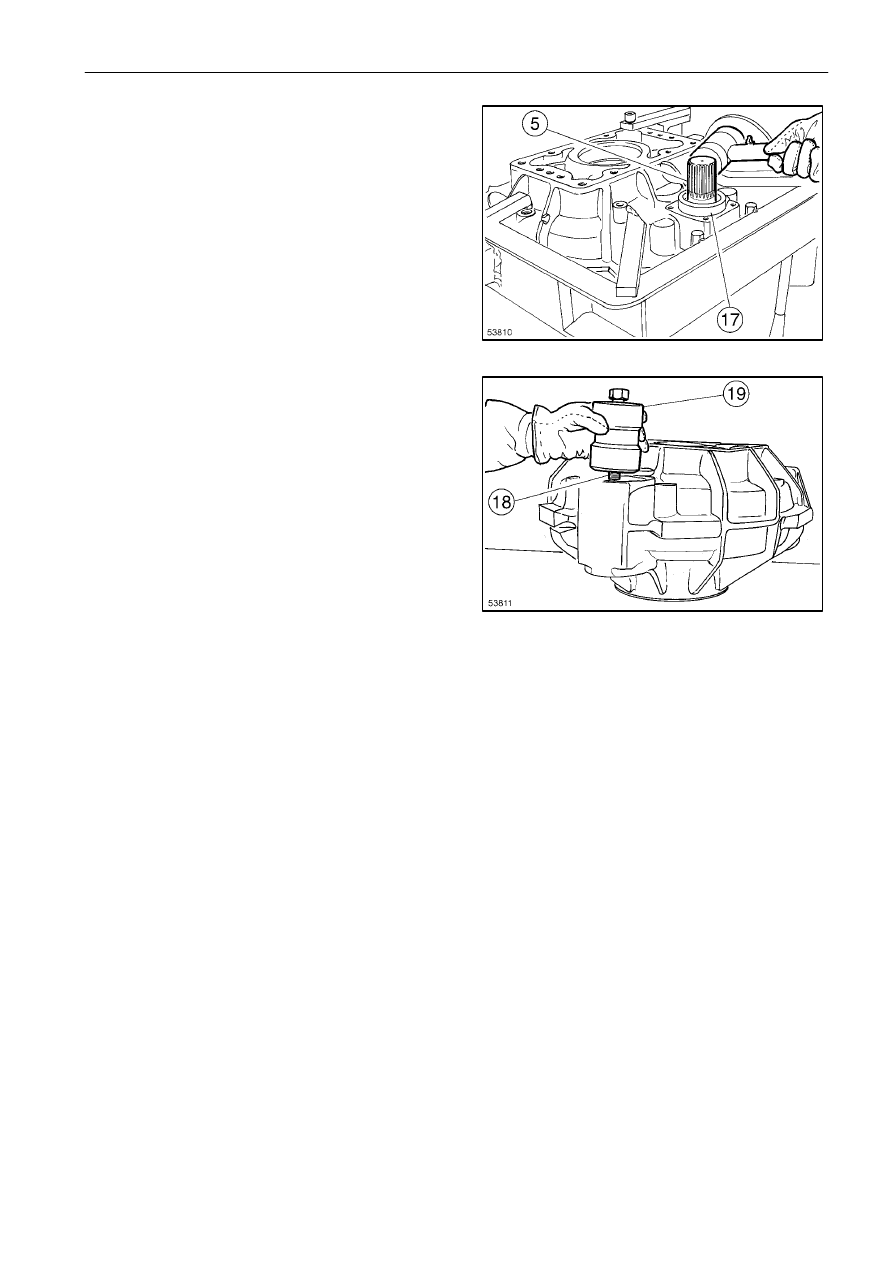

Пластиковым молотком ударяйте по боковой
части шестерни (5), чтобы извлечь круглую гайку
из подшипника  (17), затем снимите шестерню.

Извлеките

втулку

подшипника

с

помощью

специального

инструмента

(18)

поз.

291206

и съемника (19) поз. 293450.

34

35
