РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

10

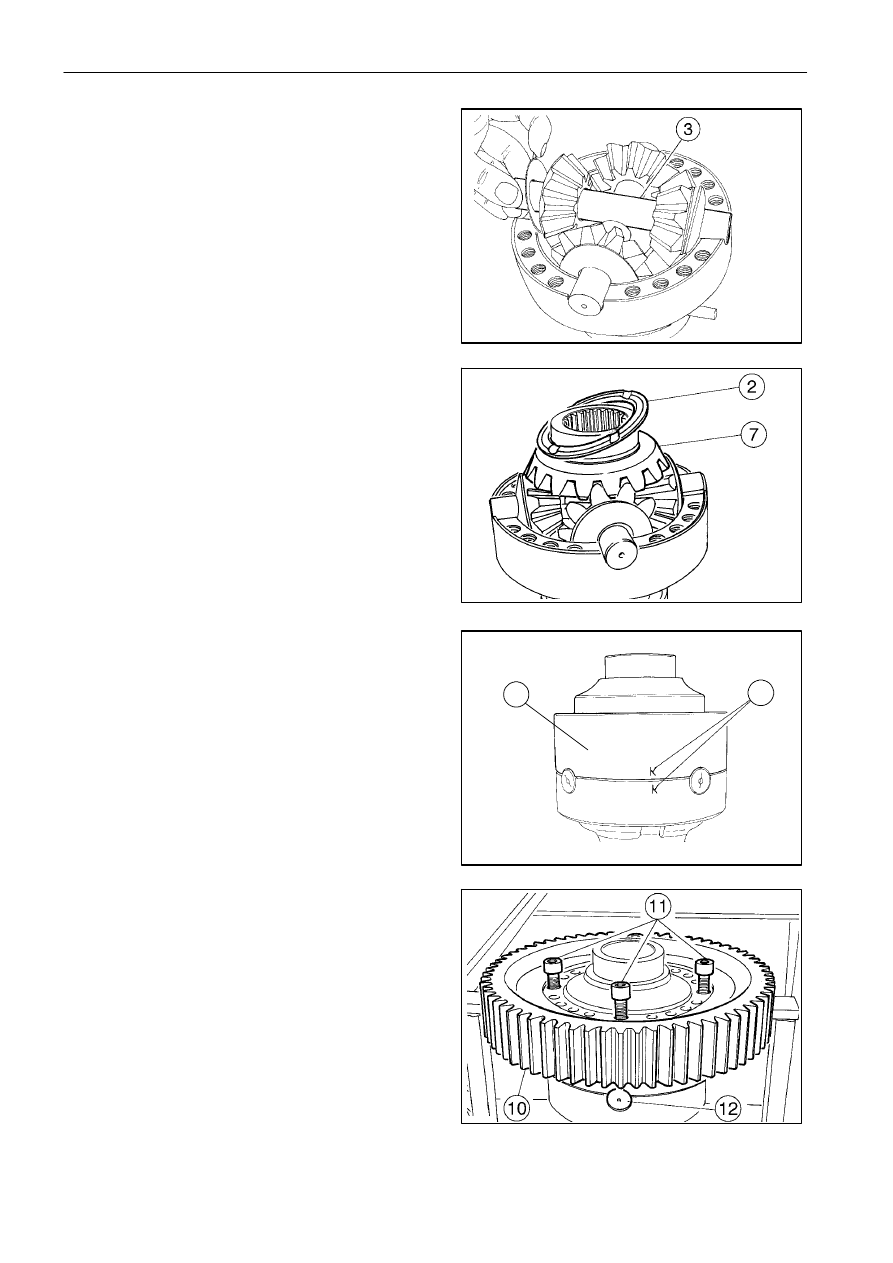

Установите

вторую

ось

сателлитов

(3)

перпендикулярно первой, следуя приведенным
выше инструкциям.

Поместите вторую коронную шестерню (7) на
ранее установленные сателлиты и установите
кольцо (2).

Соедините половины корпуса (8) таким образом,
чтобы метки (9) совместились.

Установите зубчатое колесо (10), расположив его
прямой стороной к дифференциалу.
Нанесите слой герметика Loctite 242 на 4 болта (11)
M12 x 60 R100.
Установите их, не фиксируя, в отверстия колеса,
соответствующие расположению отверстий в
дифференциале (3).

11

12

13

14

9

8

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

11

Установите

болты

M12

x

110

R100

(13)

(без использования герметика Loctite).

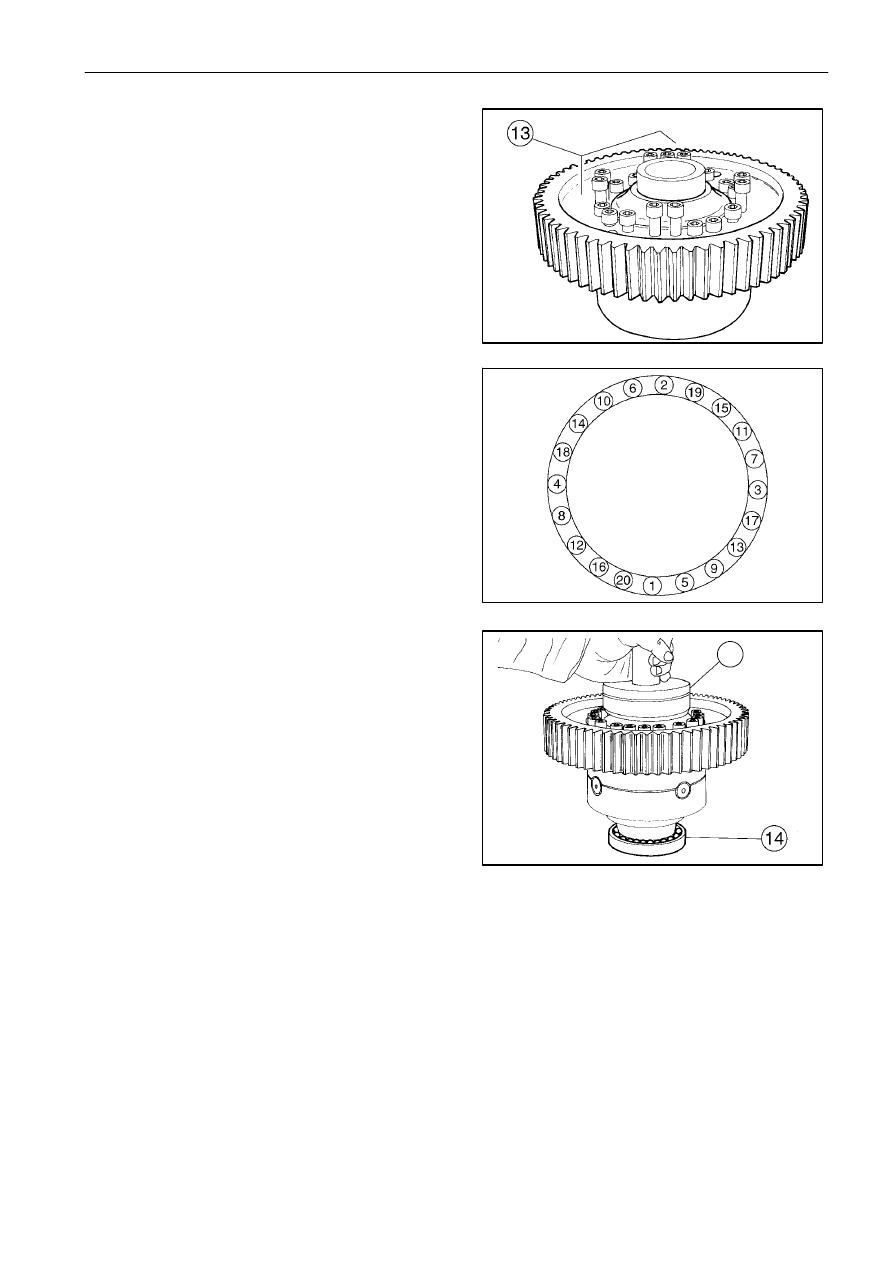

Затяните все болты моментом 120 Нм в порядке,
указанном на рисунке.

Установите два подшипника (14 и 15) с помощью
подходящей оправки.

15

16

17

15

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

12

Операция 2530034
Дифференциал

Установка

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью. Не просовывайте руки и пальцы
между двумя деталями. Всегда используйте
подходящие средства защиты: очки, перчатки
и обувь.

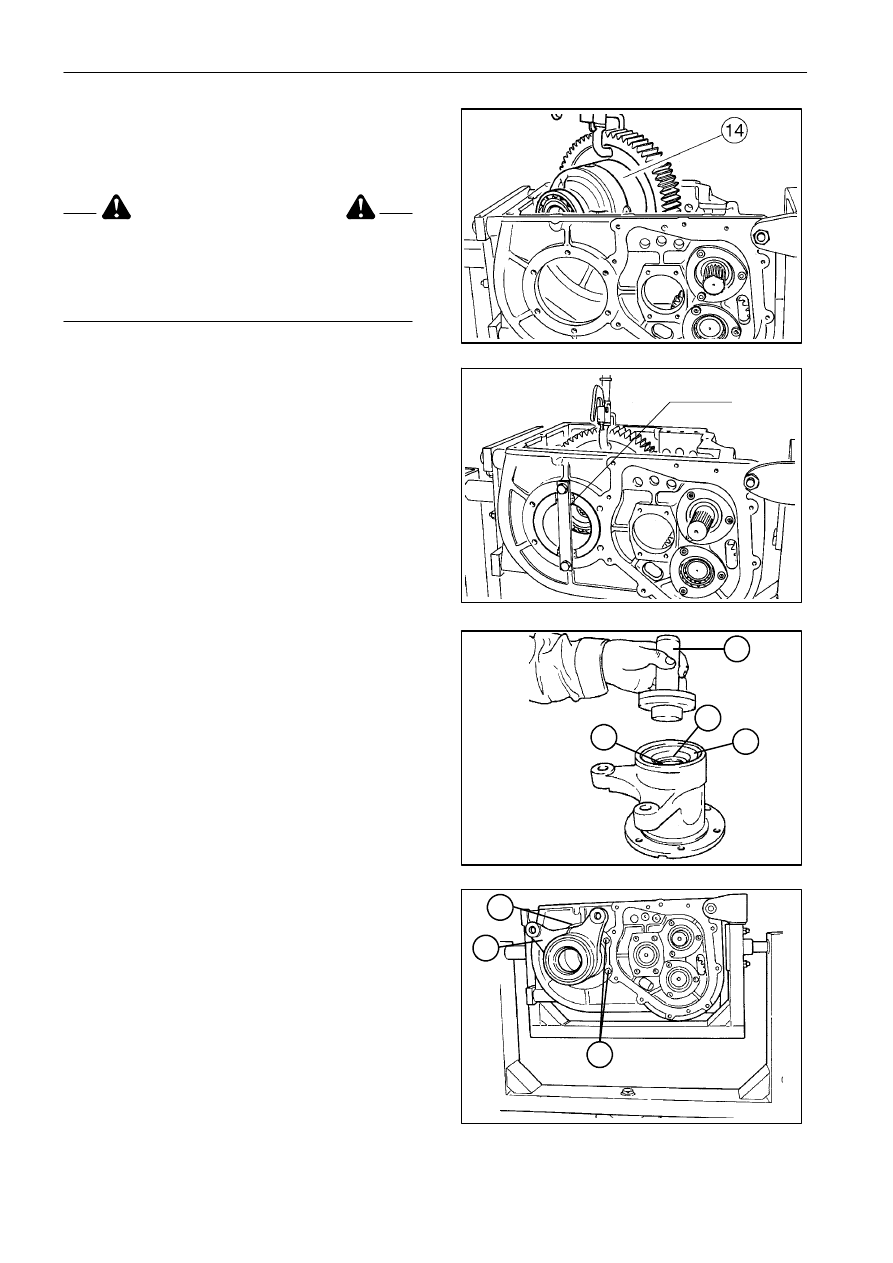

В первую очередь, установите дифференциал.

Выполняется следующим образом:

установите

дифференциал

(14)

в

корпус

трансмиссии.

С помощью специального инструмента поз. 51009
(размеры см. на стр. 7) обеспечьте удержание
дифференциала в корпусе трансмиссии.

Операция 2530020
Правая и левая опоры
дифференциала

Повторная сборка

С помощью подходящей оправки (46) установите
подшипник

(44),

стопорное

кольцо

(45)

и

уплотнитель

(47)

на

боковые

опоры

дифференциала.

Операция 2530011 - 2530016
Правая и левая опоры
дифференциала

Установка

Нанесите на поверхность (48) тонкий слой
герметика Loctite 510.
Установите опору в сборе (49) и затяните
болты (50) с приложением момента 120 Нм.

18

19

20

21

51009

46

44

45

47

48

49

50

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

13

Нанесите на поверхность (51) тонкий слой
герметика Loctite 510.
Установите опору в сборе (52) и затяните
болты (53) с приложением момента 120 Нм.

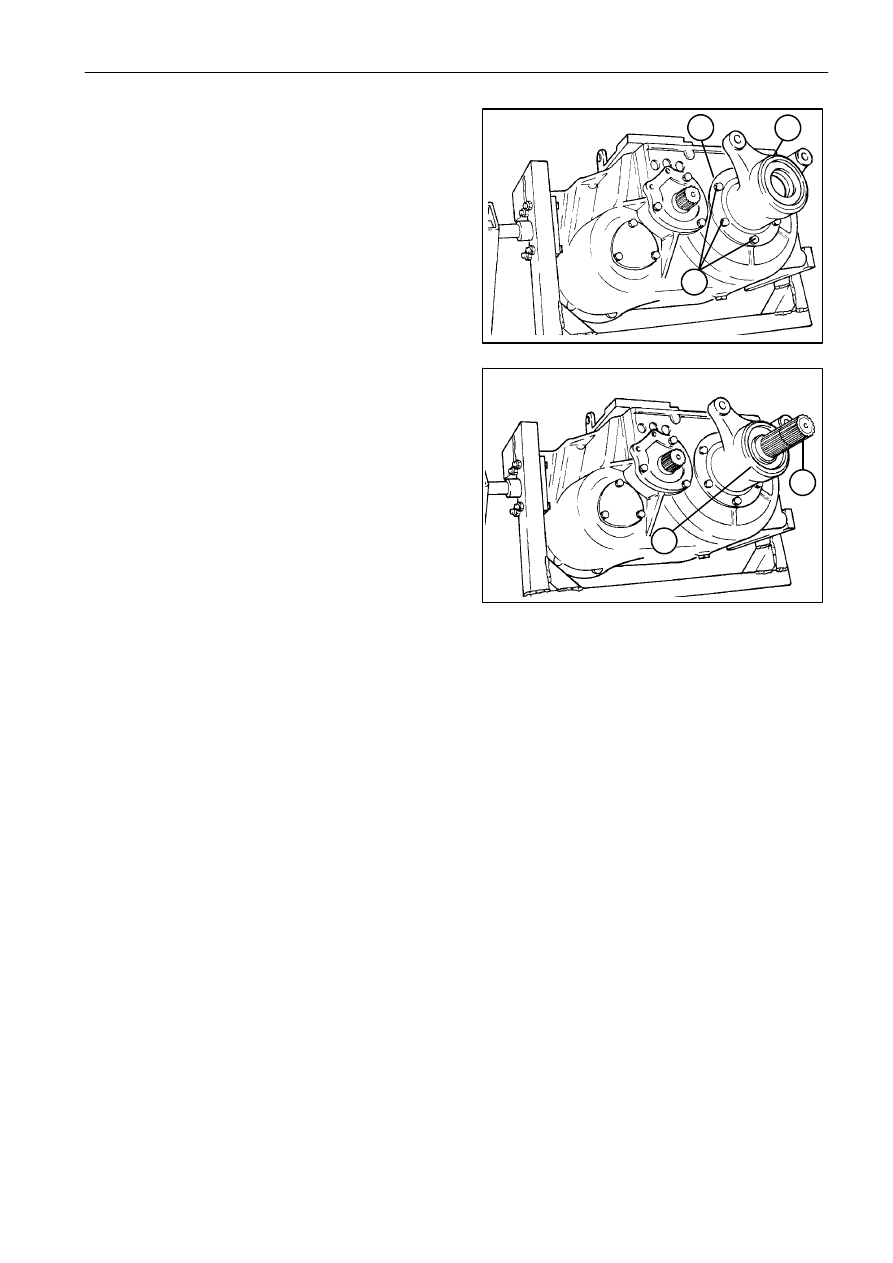

Установите валы колес (54) в правую (52) и левую
(49) опоры.

22

23

51

52

53

52

54
