РАЗДЕЛ 66 - ОБМОЛОТ

9

327 208 090 - 01 - 2005

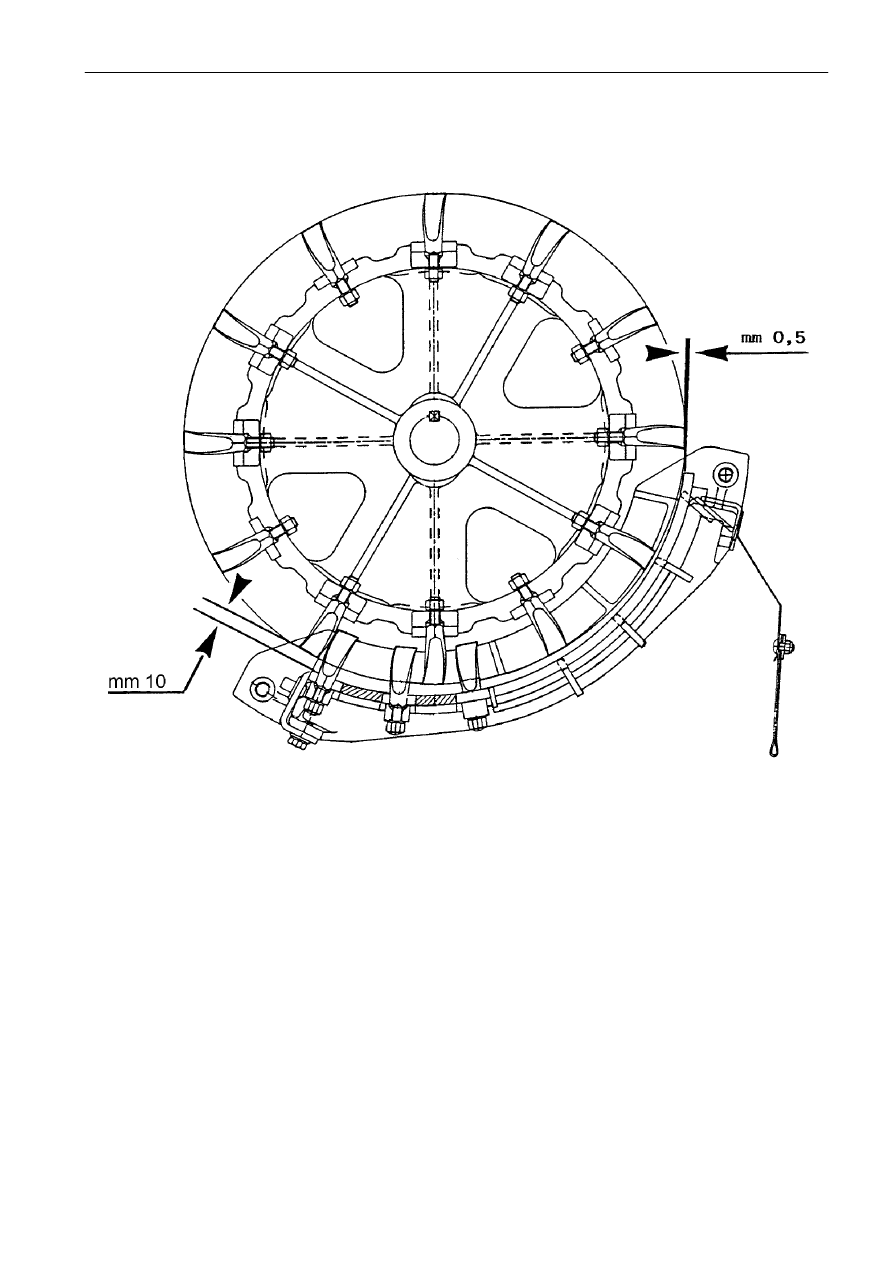

Полностью затяните регулировочные рукоятки подбарабанья.
Отрегулируйте гайки на передних соединительных штангах подбарабанья так, чтобы получить зазор
10 мм на обеих сторонах (между зубом битера планкой подбарабанья).
Отрегулируйте гайки на задних удерживающих соединительных штангах подбарабанья так, чтобы зубья
битера проходили в 0,5 мм от крайней планки подбарабанья.
Чтобы выполнить эту регулировку, затягивайте гайки с обеих сторон до тех пор, пока зубья битера
слегка коснутся подбарабанья, а затем отверните гайки примерно на четверть оборота.

ПРИМЕЧАНИЕ: в случае работы с культурами, легко поддающихся обмолоту, разберите зубья каждой

третьей планки.

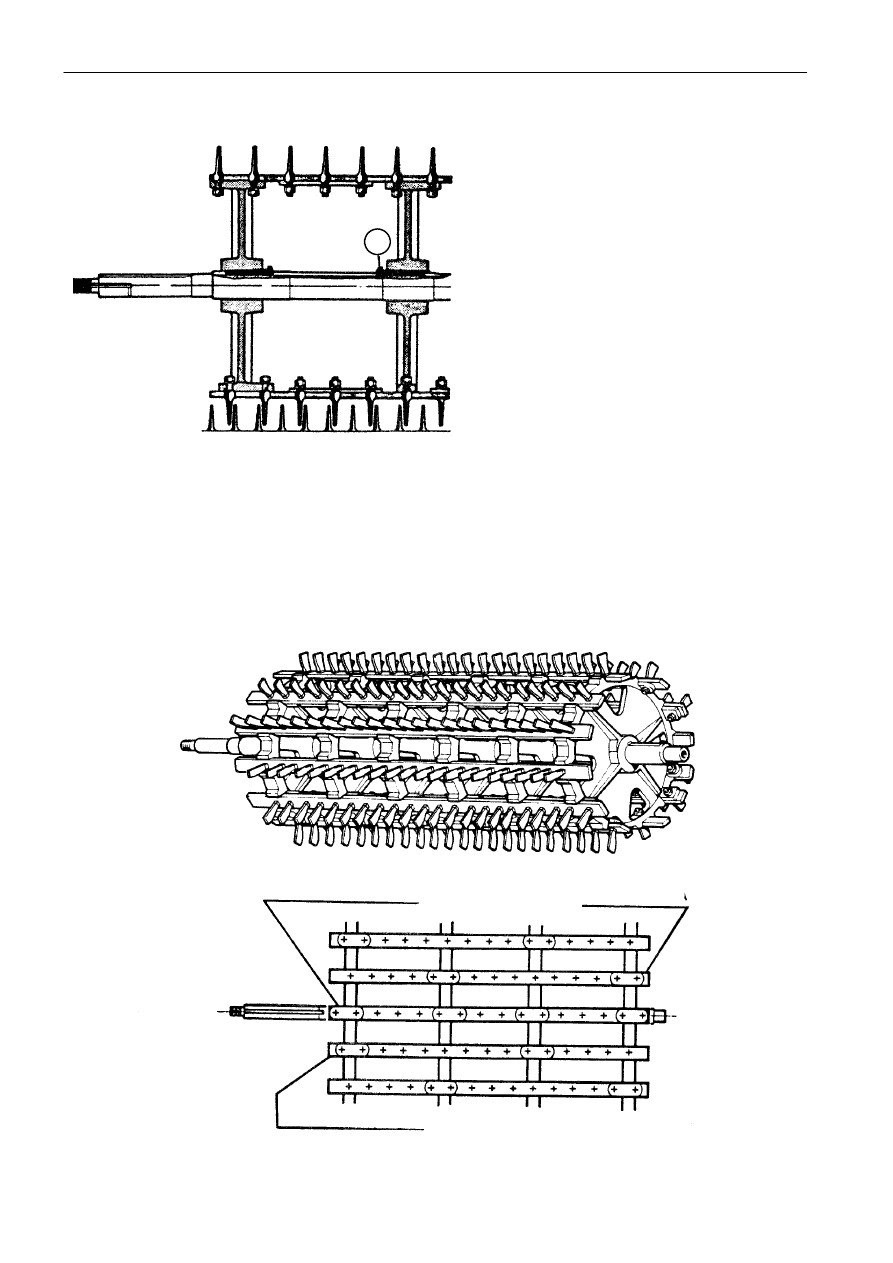

РЕГУЛИРОВКА ПОДБАРАБАНЬЯ ДЛЯ ОБРАБОТКИ РИСА

РАЗДЕЛ 66 - ОБМОЛОТ

10

327 208 090 - 01 - 2005

1

-

При

наличии

значительного

количества отходов в собранном
урожае

следует

проверить

центровку битера относительно
подбарабанья.
При нарушенной центровке снять
шпонки

(1),

чтобы

сместить

барабан, пока зубья не будут
отцентрованы относительно зубьев
подбарабанья.

-

Битер с 12-ю планками обеспечивает улучшенный эффект сбора культуры, более эффективное
разделение на подбарабанье и сохраняет высокую инерцию. Таким образом, при сборе урожая
хрупкого риса частота вращения цилиндра может быть уменьшена без риска его засорения.

ЦЕНТРАЛЬНАЯ ПЛАНКА

ЛЕВАЯ ПЛАНКА

ПРАВАЯ ПЛАНКА

РАЗДЕЛ 66 - ОБМОЛОТ

11

327 208 090 - 01 - 2005

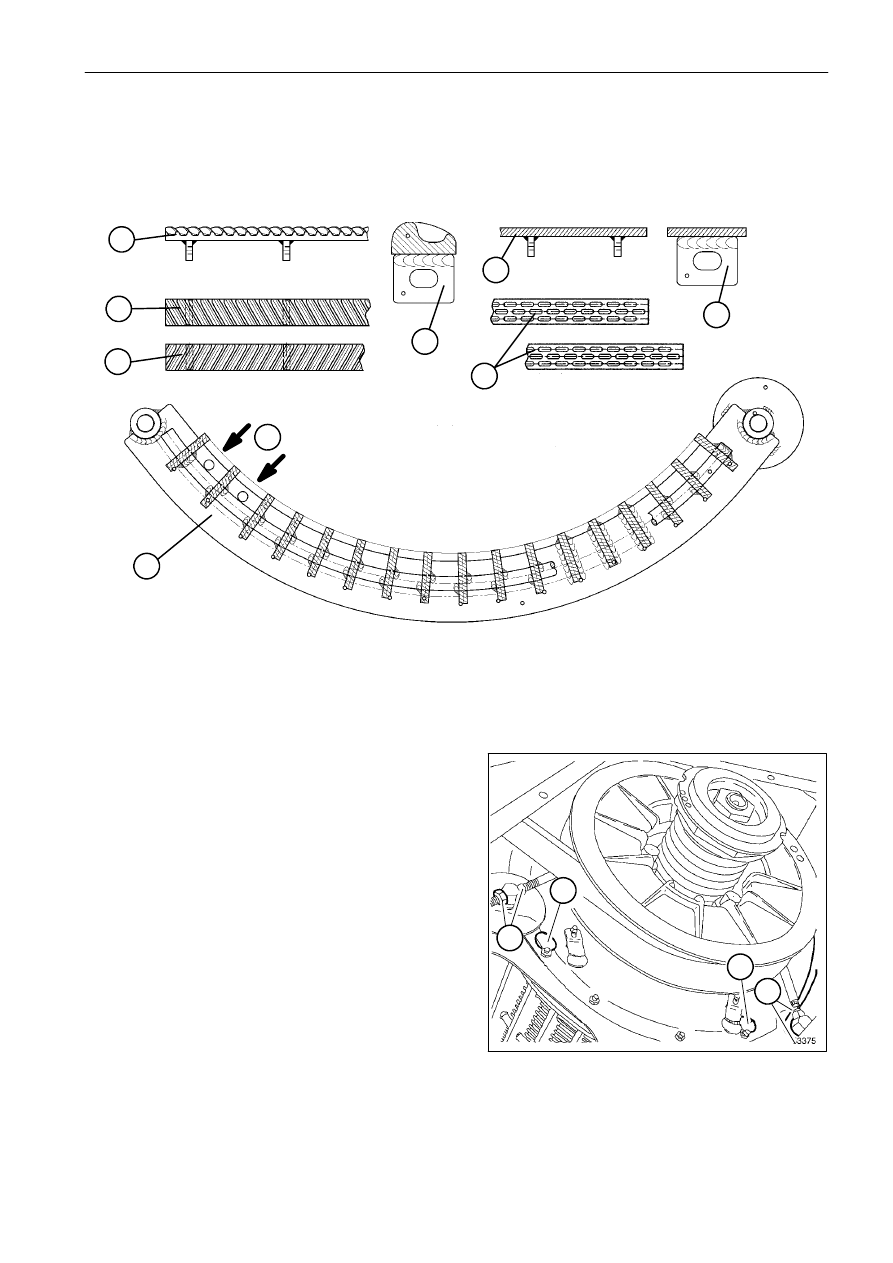

УНИВЕРСАЛЬНЫЕ ПОДБАРАБАНЬЯ ДЛЯ ПШЕНИЦЫ/КУКУРУЗЫ,

РЕКОМЕНДОВАННЫЕ ДЛЯ СТРАН/ОБЛАСТЕЙ, В КОТОРЫХ ПОСЕВЫ

КУКУРУЗЫ ДОМИНИРУЮТ НАД ПШЕНИЦЕЙ

availability as spare kit

-

ref. 711151046 for 5A - 5B

-

ref. 711151047 for 6A

9

1

2

3

8

7

4

6

5

1 Боковая секция ребристой планки, 2 Правая ребристая планка, 3 Левая ребристая планка, 4 Передняя

секция ребристой планки, 5 Боковая секция остеотделительной планки, 6 Остеотделительные планки,

7 Передняя секция остеотделительной планки, 8 Универсальное подбарабанье, 9 Позиция монтажа

планки, закрепленная штифтом в показанных отверстиях.
ПРИМЕЧАНИЕ: универсальное подбарабанье доступно только в качестве запасной части, так как не

поставляется в качестве стандартного оборудования.
Рифленые планки используются только с универсальным подбарабаньем. Остеотделительные планки

устанавливаются только на универсальное или стандартное подбарабанья.

Регулировки при монтаже:
-

Полностью затяните регулировочные рукоятки

подбарабанья.

-

Отрегулируйте гайки поз. 1 так, чтобы на обеих

сторонах детали получить зазор 12 мм между

планкой

подбарабанья,

соответствующей

крышке поз. 2 и одной планке битера.

-

Отрегулируйте гайки 3 так, чтобы в итоге с

обеих сторон между планкой подбарабанья,

соответствующей крышке (4), и одной из

планок битера получился зазор 3 мм

-

Проверьте,

чтобы

указатели

отверстия

подбарабанья соответствовали регулировкам.

Основные

параметры

регулировки

для

кукурузы: отрегулируйте зазор подбарабанья до

30 мм в передней части и 20 мм в задней части.

Основные параметры регулировки для сои:

отрегулируйте зазор подбарабанья до 25 мм в

передней части и 15 мм в задней части.

Основные

параметры

регулировки

для

пшеницы прикрепите ребристые планки поз. 2 и

поз.

3,

чтобы

повысить

эффект

обмолота,

отрегулировать отверстия подбарабанья до 15 мм

в передней части таким образом, чтобы после

установки

ребристых

планок

зазор

между

планками подбарабанья и битера был равен

примерно 6 мм; в задней части зазор должен быть

5 мм.

3

4

2

1

При уборке культур с особыми свойствами (особенно хрупкие культуры) есть возможность установки

остеотделительных планок поз. 6.

The deawning bars are available at Spare Parts Dept. with ref. 322929150 for 5A - 5B and ref. 322929250 for 6A.

РАЗДЕЛ 66 - ОБМОЛОТ

12

327 208 090 - 01 - 2005

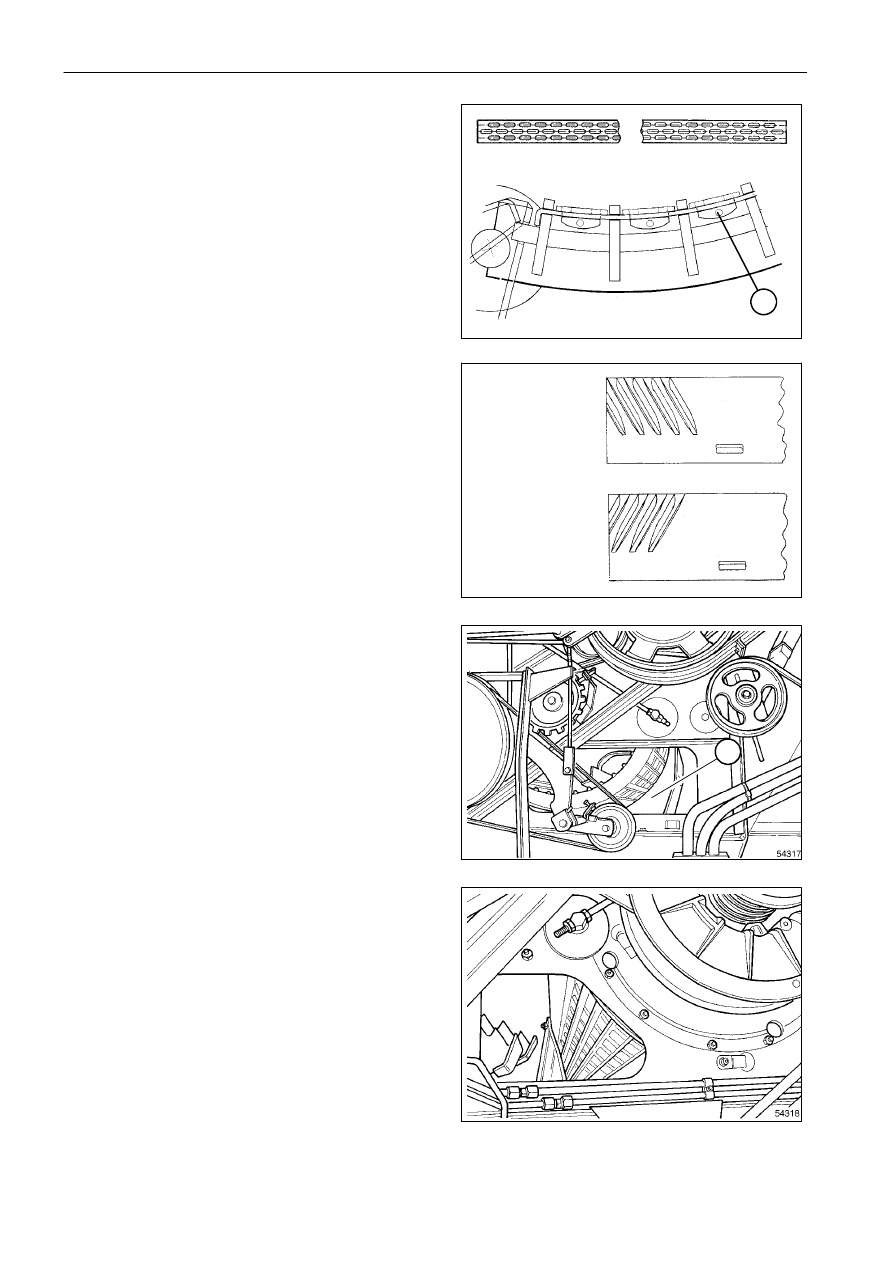

ОСТЕОТДЕЛИТЕЛЬНЫЕ ПЛАНКИ

Остеотделительное и перетирающее воздействие
на массу может быть увеличено посредством
прикрепления двух или более планок на первых
выбросах подбарабанья.

На планках располагаются три ряда вытянутых
отверстий (20 x 8), улучшающих трение и
сепарацию массы.

Планка

крепится

с

помощью

штифтов,

расположенных

под

проволочными

прутками

подбарабанья, как показано на рис., поз. 1.

Для

установки

остеотделительных

планок,

снимите правое колесо, чтобы получить доступ к
подбарабанью через левую крышку корпуса
битера.

ПЛАНКИ БИТЕРА

В случае замены пластины необходимо заменить
диаметрально противоположную деталь такой же
массы,

а

затем

провести

статическую

балансировку барабана.

Планки битера изнашиваются и истираются
при работе, поэтому необходимо проверять их
состояние по окончании

каждого сезона

уборки урожая.

КРЫШКИ КОРПУСА БИТЕРА

Inspection lid, left side

Inspection lid, right side

13

14

15

1

1

16

Правая пластина

Левая пластина
