Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 120

РАЗДЕЛ 66 - ОБМОЛОТ

1

327 208 090 - 01 - 2005

Раздел 66 - МОЛОТИЛЬНОЕ УСТРОЙСТВО

СОДЕРЖАНИЕ

Подгруппа

Описание

Страница

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ABC module

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

66 105

Подбарабанье

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

66 320

Вариатор битера

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

66 350

Задний битер

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

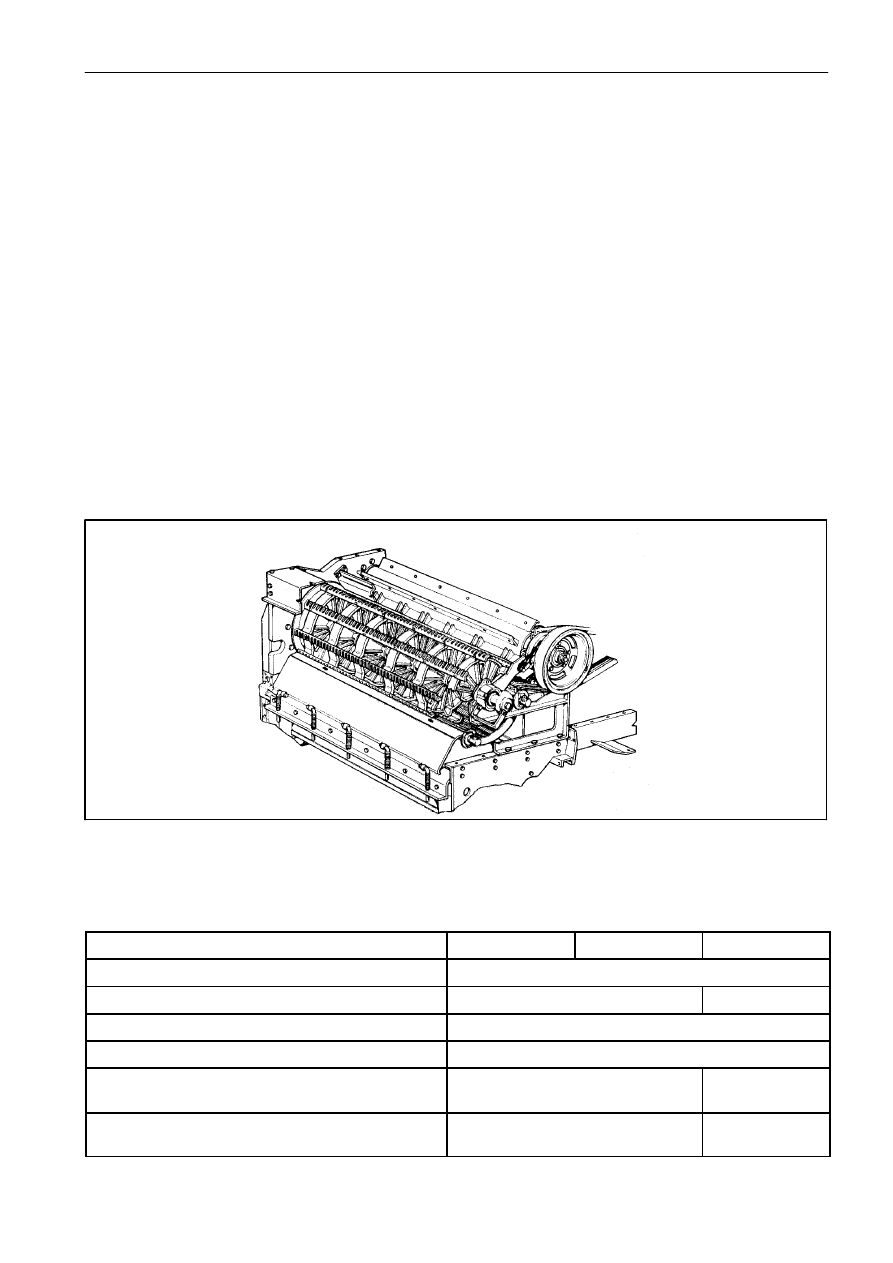

БИТЕР

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ БИТЕРА

5A

5B

6A

диаметр

мм

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

600

Ширина короба

мм

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

1346

1600

Наклон бичей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10

°

Бичи

к-во

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

Минимальная частота вращения на
холостых оборотах

об/мин

. . . . . . . . . . . . . . . . . . . .

380

430

Максимальная частота вращения на
холостых оборотах

об/мин

. . . . . . . . . . . . . . . . . . . .

1210

1310

РАЗДЕЛ 66 - ОБМОЛОТ

2

327 208 090 - 01 - 2005

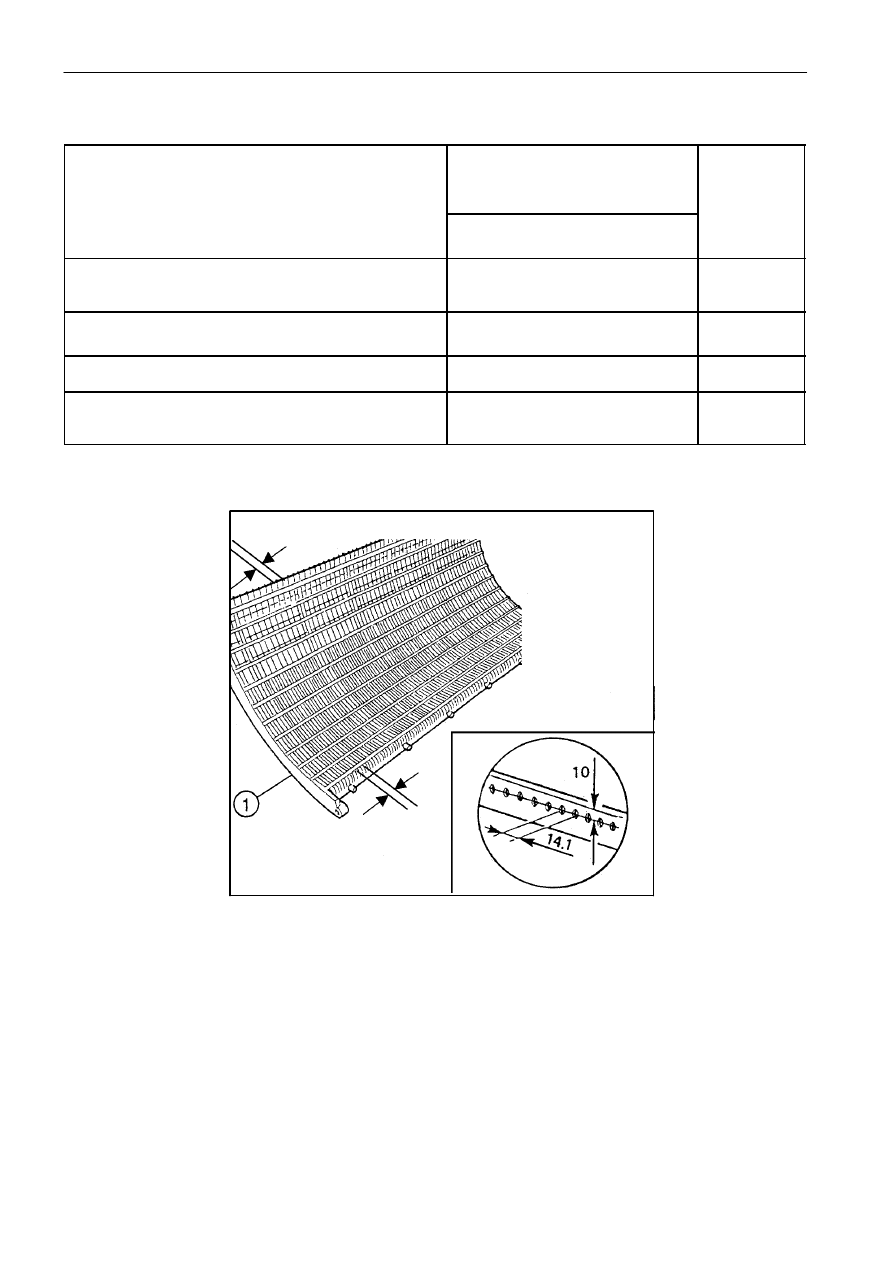

ПОДБАРАБАНЬЯ

ТИП

ПШЕНИЦА- ЯЧМЕНЬ-

МЕЛКОСЕМЕННЫЕ КУЛЬТУРЫ

РОЖЬ- ОВЕС

КУКУРУЗА

СТАНДАРТНЫЙ

ЗАЗОР

Количество планок и углы закручивания
подбарабанья

12

106

°

9

106

°

Расстояние в мм между верхней стороной планки
подбарабанья и центром проволочного прутка

10

10

Диаметр проволоки

мм

3,4

6

Количество витков

мм

14,1

28,2 (*)

24

(*) Все машины комплектуются подбарабаньем стандартной ширины с попеременно

укороченными прутками, начиная с восьмого выброса.

При необходимости укороченные прутки можно заменить на длинные.

Комплект включает в себя 3 остеотделительные планки, которые устанавливаются (если
необходимо) на первые 2-3 выброса подбарабанья; чтобы установить эти планки,
необходимо обеспечить доступ к крышке корпуса битера, сняв колесо.

28,2

14,1

РАЗДЕЛ 66 - ОБМОЛОТ

3

327 208 090 - 01 - 2005

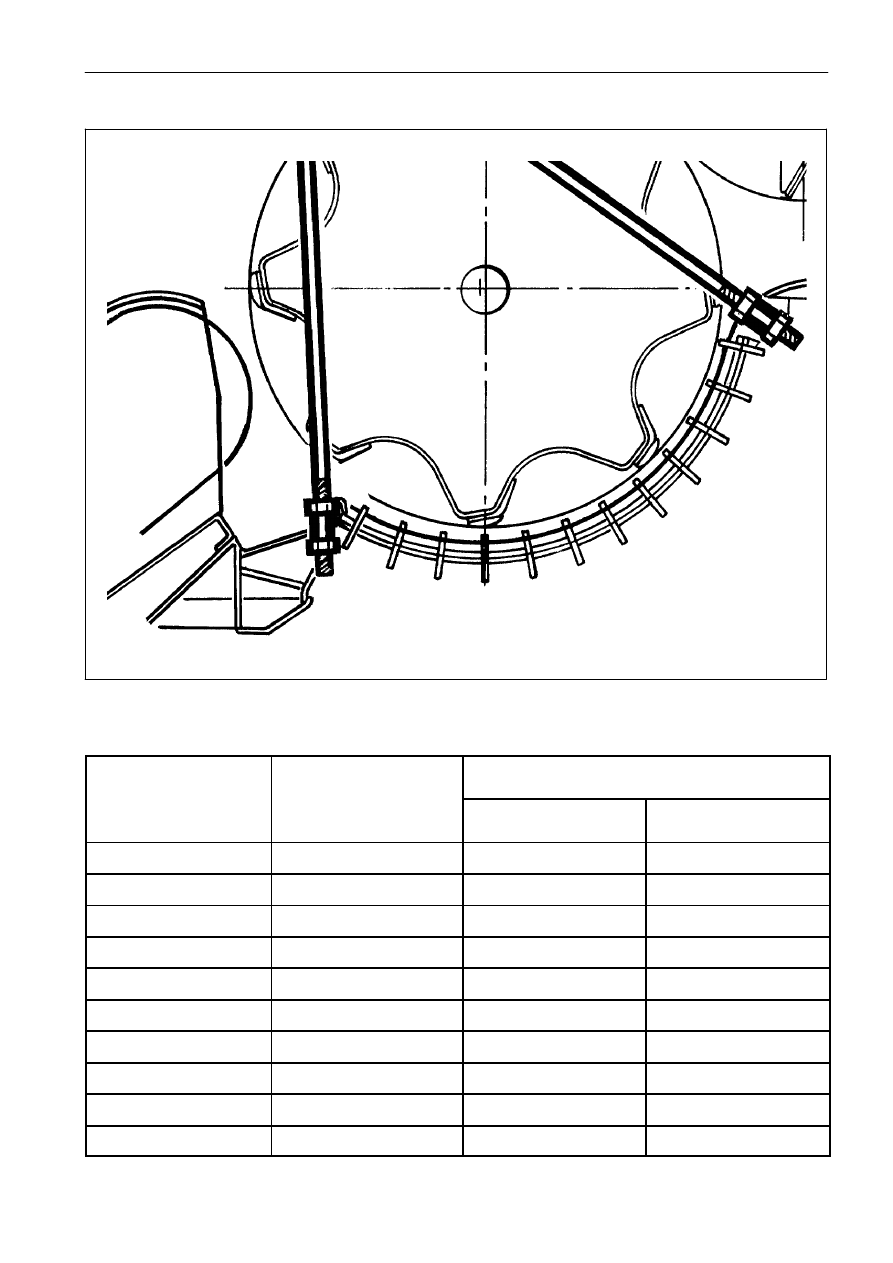

БАЗОВЫЕ НАСТРОЙКИ БИТЕРА

ПРОДУКТ

ЧАСТОТА ВРАЩЕНИЯ

ЗАЗОР ПОДБАРАБАНЬЯ

ПРОДУКТ

ЧАСТОТА ВРАЩЕНИЯ

БИТЕРА

об/мин

в передней части, мм

в задней части, мм

ПШЕНИЦА

800 - 950

12

3

ЯЧМЕНЬ

900 - 1000

12

3

РОЖЬ

750 - 950

12

3

ОВЕС

850 - 950

12

3

РАПС

450 - 550

20

10

ГОРОХ/СОЯ

500 - 600

25

15

ПОДСОЛНЕЧНИК

450 - 550

30

20

КУКУРУЗА

500 - 700

30

20

КУКУРУЗА-СМЕСЬ

1200

16

11

РИС

500 - 750

16

3

РАЗДЕЛ 66 - ОБМОЛОТ

4

327 208 090 - 01 - 2005

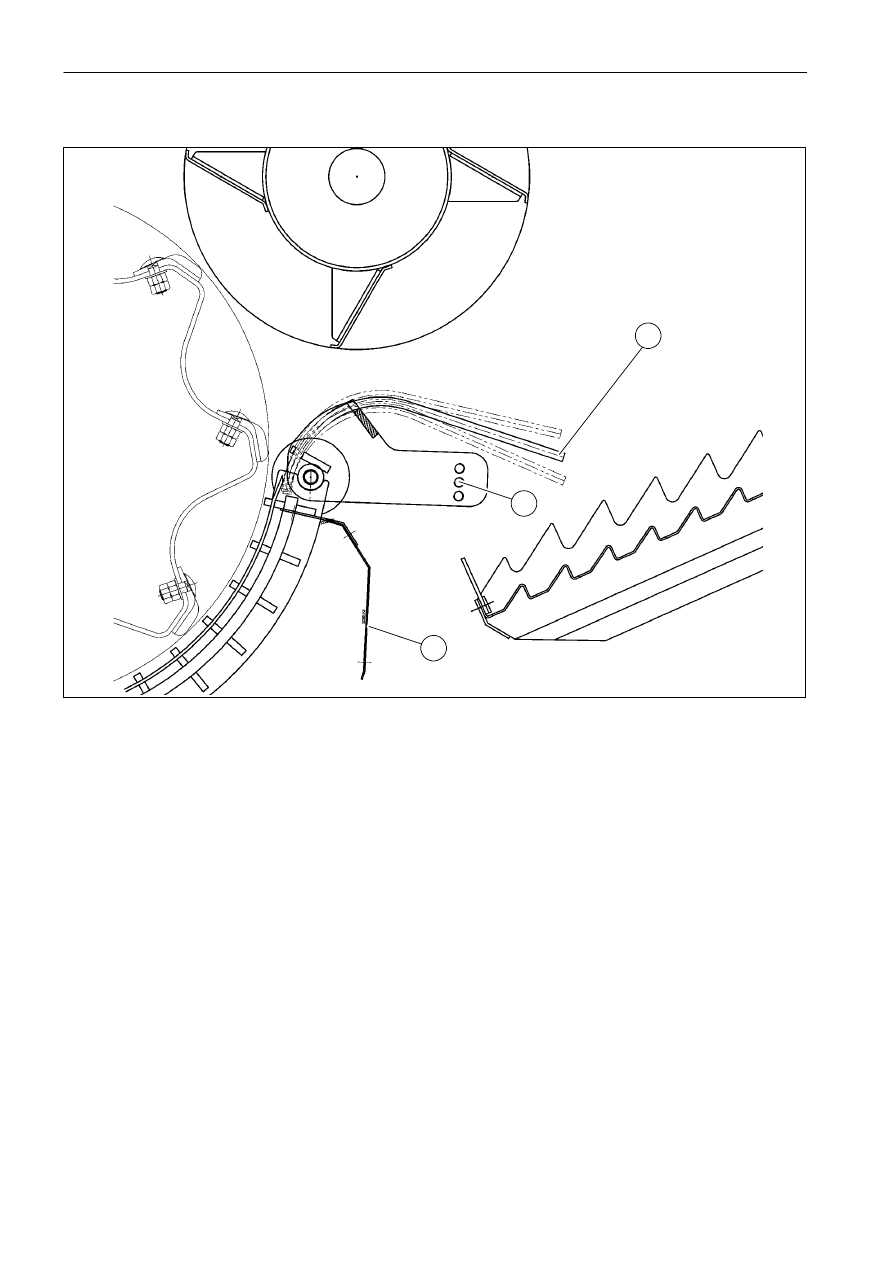

ABC MODULE

1

2

3

ABC

=

Active - Beater - Concave

Модуль REV обеспечивает максимальную гибкость работы с разными культурами: две дополнительные
планки модуля REV позволяют повысить угол сепарации до 120

° (106° + 14°), обеспечивая более высокую

эффективность и производительность оборудования.

Модуль REV (1) имеет три отверстия для фиксации; заводская сборка предусматривает крепление
в центральном отверстии; такое положение подходит для работы с большинством культур.

При необходимости работать с длинной влажной соломой рекомендуется устанавливать модуль REV в
нижнее отверстие, чтобы обеспечить возможность его подъема.

Для работы с культурами с короткими ломкими стеблями модуль REV устанавливается в верхнем
отверстии.

Для работы с кукурузой модуль REV рекомендуется устанавливать в среднем отверстии и снимать задний
фартук подбарабанья (3).
