Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 119





ВВЕДЕНИЕ

◊ Данное руководство состоит из разделов, порядковые номера которых представляют собой

двузначную цифру, при этом страницы каждого раздела пронумерованы отдельно.
Для удобства пользования порядковые номера разделов в настоящем документе идентичны
соответствующим пунктам Краткого руководства.

◊ Предметный указатель облегчает поиск страницы с нужной информацией.

◊ Внизу каждой страницы указан номер издания и дата публикации/пересмотра.

◊ Страницы пересмотренного издания имеют тот же номер, изменяется лишь последняя цифра

(например: 327208011 - издание пересмотрено в первый раз, 327208012 - во второй раз и т.д., после
чего следует дата публикации.
Вновь пересмотренные издания снабжаются исправленным предметным указателем.

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

Несмотря на то, что фирма LAVERDA постоянно модернизирует свой модельный ряд, в публикацию
могут не попасть данные технического или коммерческого характера, касающиеся обновлений.
Это может быть также связано с требованиями законодательных актов некоторых стран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы LAVERDA.

ВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания LAVERDA, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальных инструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов, не
одобренных изготовителем, включая используемые для технического обслуживания или ремонта
изделий, произведенных или распространяемых изготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедших одобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТ LAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane – Coventry - England CV4 9GF

О

Б

С

Л

У

Ж

И

В

А

Н

И

Е

Издание 327208092 - Издание первое - 01 - 2007

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

1

327 208 092 - 01 - 2007

Подраздел 60 120 - HEADER DRIVE TRANSMISSION / 5A-5B-6A models

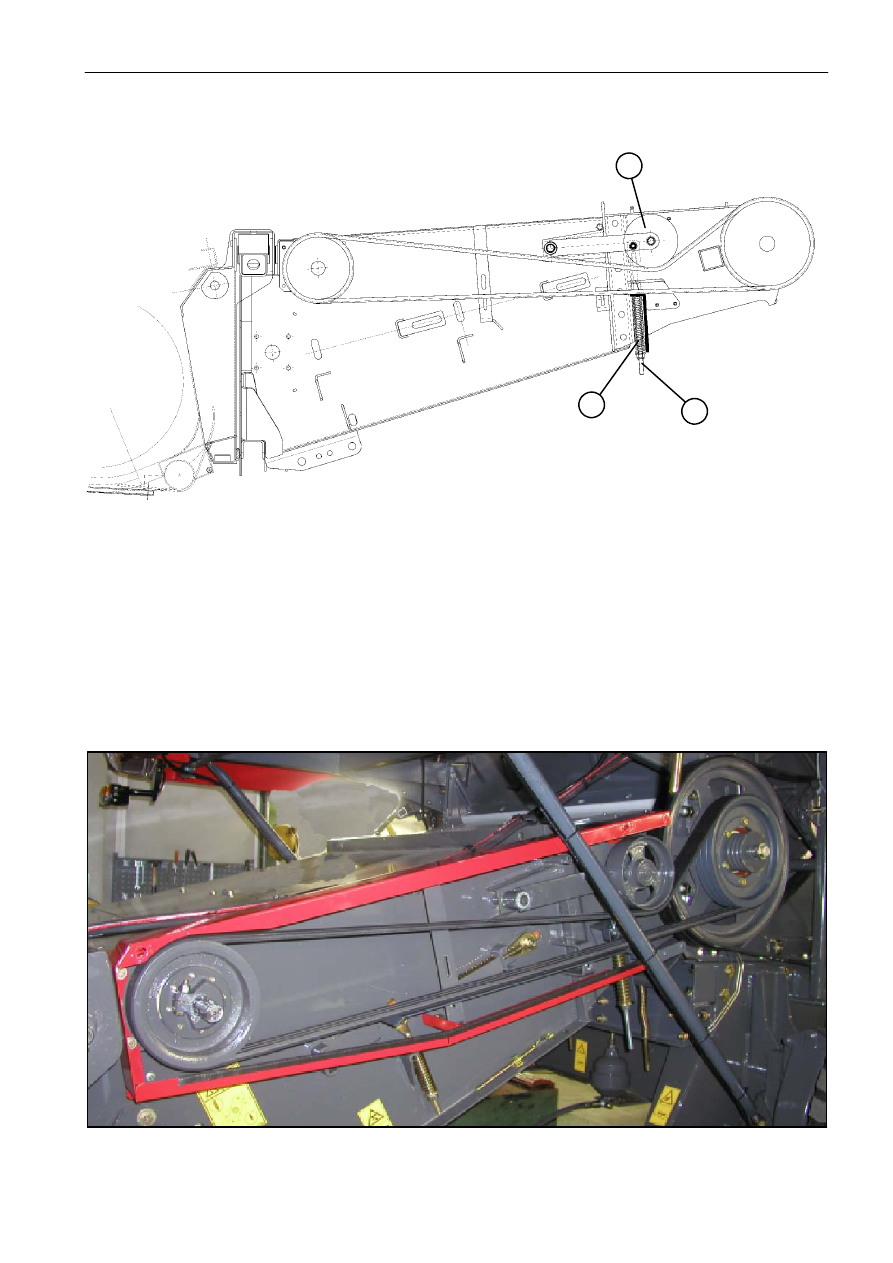

BELT TRANSMISSION

1

Правильное натяжение ремней достигается регулировкой сжатия пружины 1 на 165 мм,
соответственно длине указателя 2

2

ПРИМЕЧАНИЕ: при замене ремня или некоторых деталей натяжного устройства (3),

проверьте выравнивание ремней при обычном вращении и при работе механизма

реверсирования. При необходимости снова выровняйте натяжное устройство.

3

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

2

327 208 092 - 01 - 2007

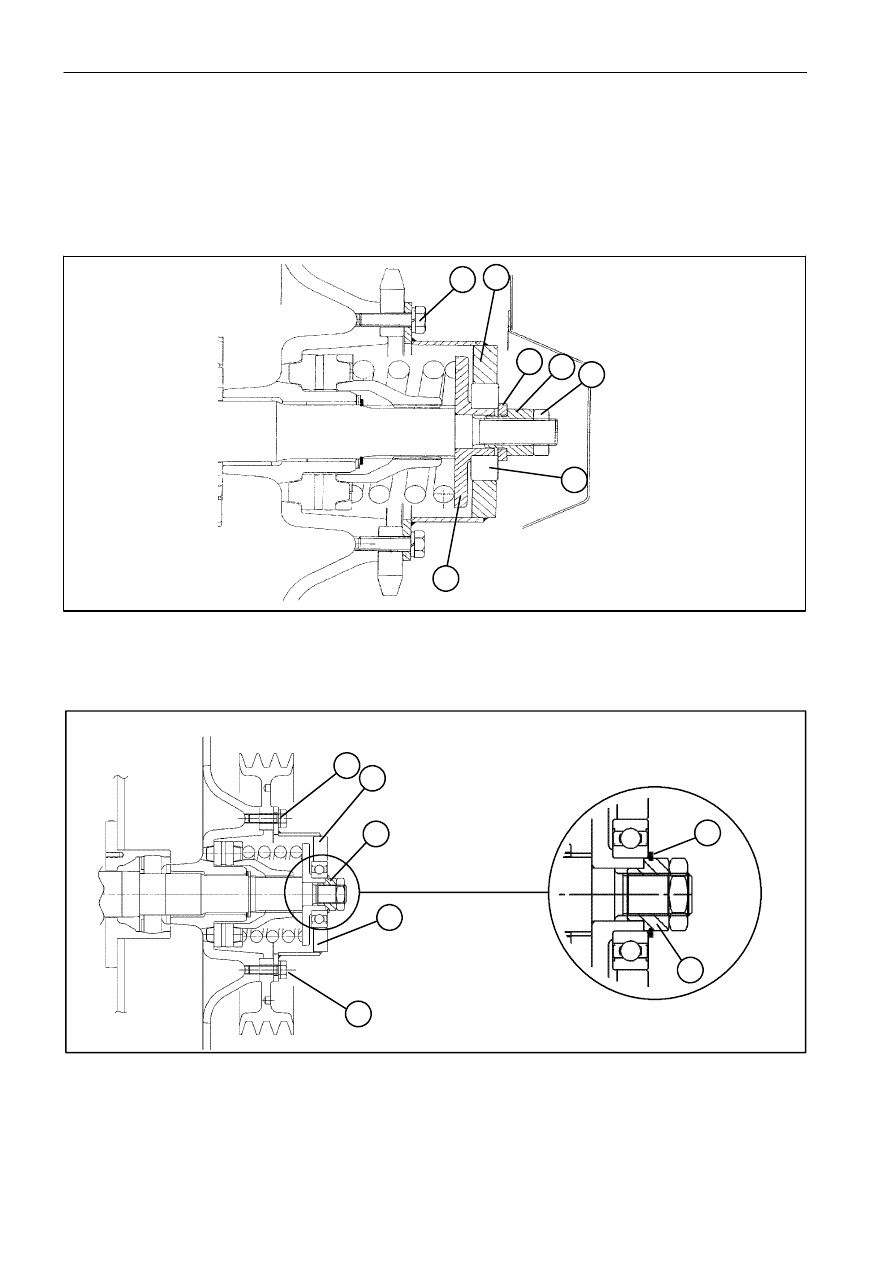

ДОПОЛНИТЕЛЬНАЯ ОПОРА ВЕРХНЕЙ ОСИ, РАСПОЛОЖЕННОЙ

В КОРПУСЕ ЭЛЕВАТОРА

Дополнительная опора верхней оси устанавливается при работе с кукурузой

(включая переналадку на кукурузу).

1

2

3

4

5

6

7

1) Опора
2) Крепежные винты
3) Фланец
4) Шайба

5) Гайка

6) Контргайка

7) Подшипник

1

2

3

4

3

4

B

Дополнительная опора верхней оси устанавливается при обработке кукурузы (деталь входит в комплект
для переналадки на обработку кукурузы). Для этой операции необходимо снять пружину (A). Установите
опору (1) с соответствующим подшипником (2) и закрепите ее болтами (4) стопорным кольцом (3).
Стопорное кольцо (3) должно устанавливаться с паз шестигранной втулки (B).

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

3

327 208 092 - 01 - 2007

63 мм

63 мм

1

4

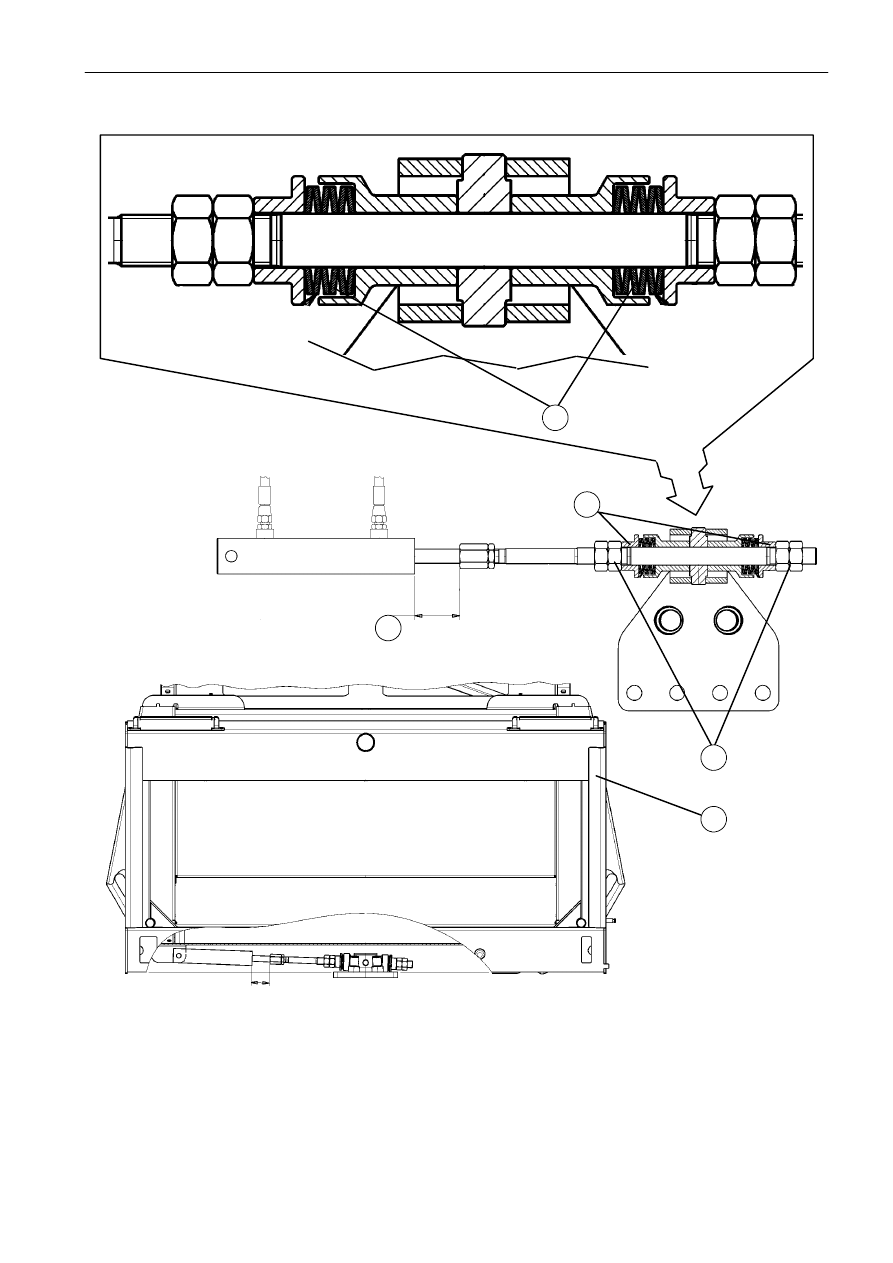

ПРИВОДНОЙ ЦИЛИНДР ПОВОРОТНОЙ ОПОРЫ (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)

Регулировка выполняется следующим образом:
- Выровняйте качающуюся опору 3 с корпусом элеватора, подтянув ее за боковые фиксаторы.
- Приведите гидравлический цилиндр в положение, когда его шток 1 выдвинут на 63 мм, как показано

на рисунке.

- Установите тарельчатые пружины, как показано на Рис. 2.
- Зафиксируйте прижимные элементы 5 гайками 4 (не сжимая пружин), а затем затяните контргайки.

3

2

5
