Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 116

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

3

327 208 092 - 01 - 2007

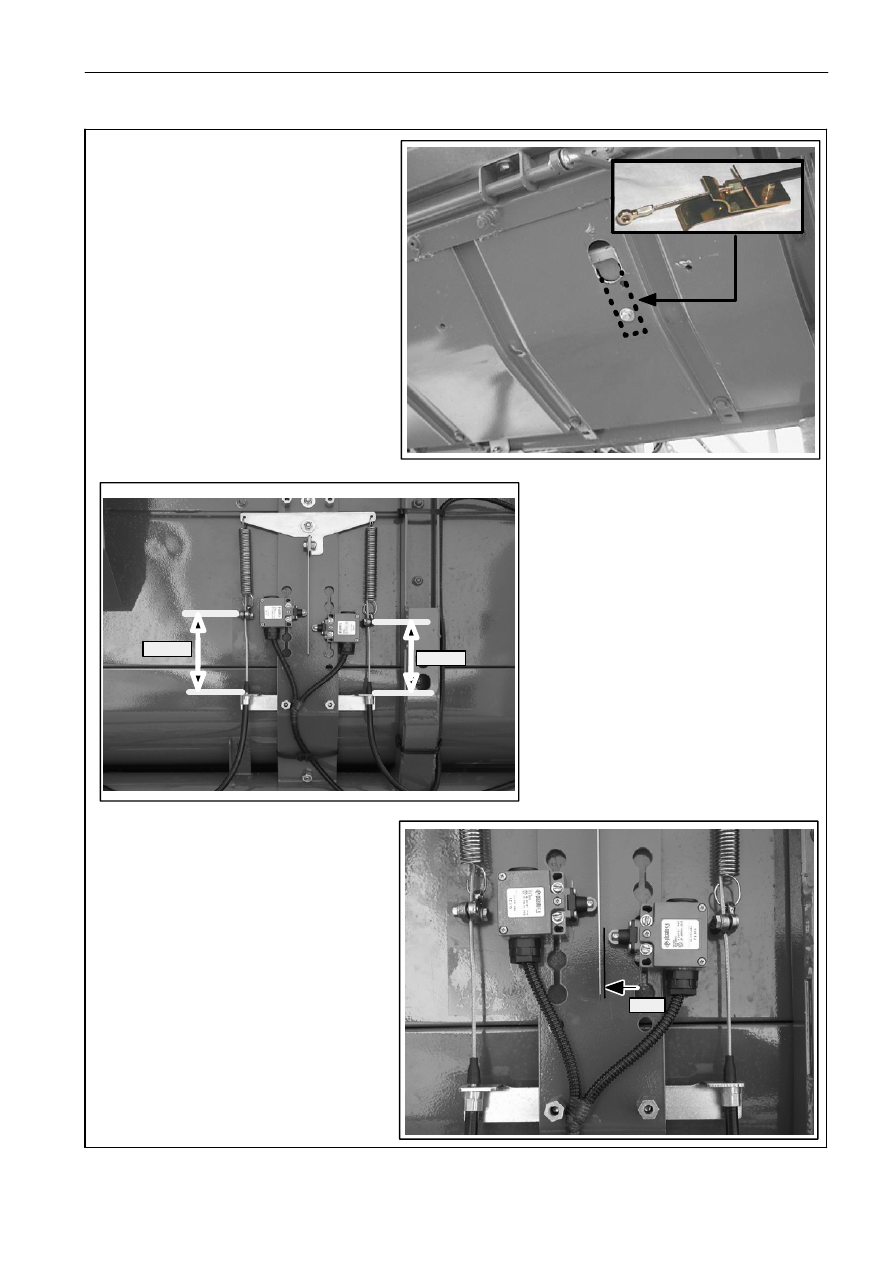

СИСТЕМА G.S.A. (дополнительное оборудование)

X мм

110 мм

0 мм

СМ. ИНСТРУКЦИИ К
СООТВЕТСТВУЮЩЕМУ
УСТРОЙСТВУ В
РУКОВОДСТВЕ 327114500

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

4

327 208 092 - 01 - 2007

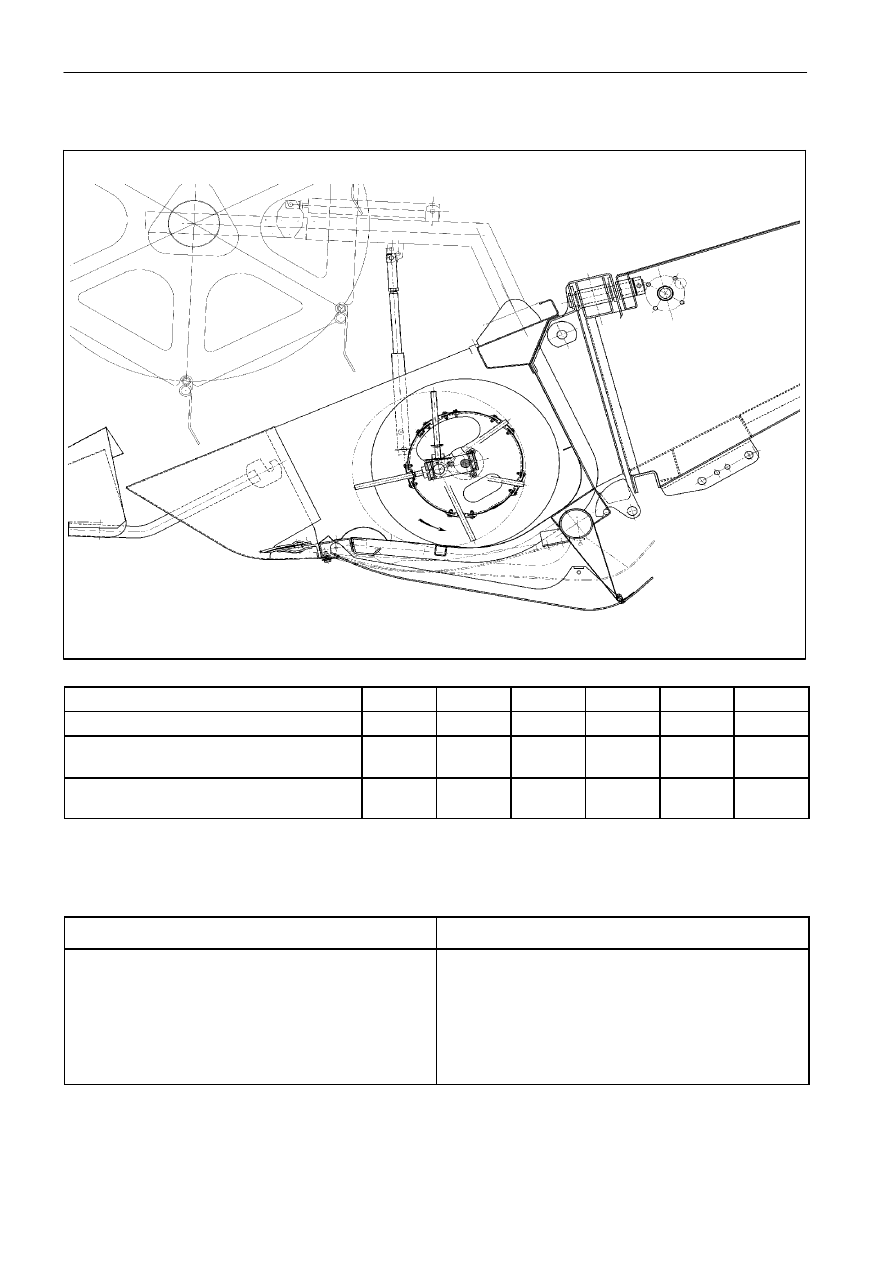

ПРОФИЛЬ ЖАТКИ ДЛЯ ЗЕРНОВЫХ КУЛЬТУР С НОВЫМИ САЛАЗКАМИ

ДЛЯ ИСПОЛЬЗОВАНИЯ УСТРОЙСТВА GSAX (дополнительное оборудование)

Ширина захвата жатки

4.20

4.80

5.40

6.00

6.60

7.60

Чувствительные салазки

кол-во

2

2

2

2

2

2

Датчики устройства
Terra-Control

кол-во

2

2

2

2

2

2

Рабочий диапазон устройств
Terra-Control

от 5 до

20 см

от 5 до

20 см

от 5 до

20 см

от 5 до

20 см

от 5 до

20 см

от 5 до

20 см

ПРИМЕЧАНИЕ:

Система GSAX (дополнительное оборудование) устанавливалась на машины, начиная с номера рамы:

РАМЫ ЖАТКИ

СЕРИЙНЫЕ НОМЕРА КОМБАЙНОВ (

S

)

4.20 = 723 000 140

4.80 = 733 001 198

5.40 = 743 001 128

6.00 = 753 000 653

6.60 = 763 000 220

7.60 = 773 000 020

5A = 551510049

5B = 551710061

6A = 565510057

(

S

) - Жатки с системой GSAX могут устанавливаться только на машины, номера которых

начинаются на цифры, указанные выше).

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

5

327 208 092 - 01 - 2007

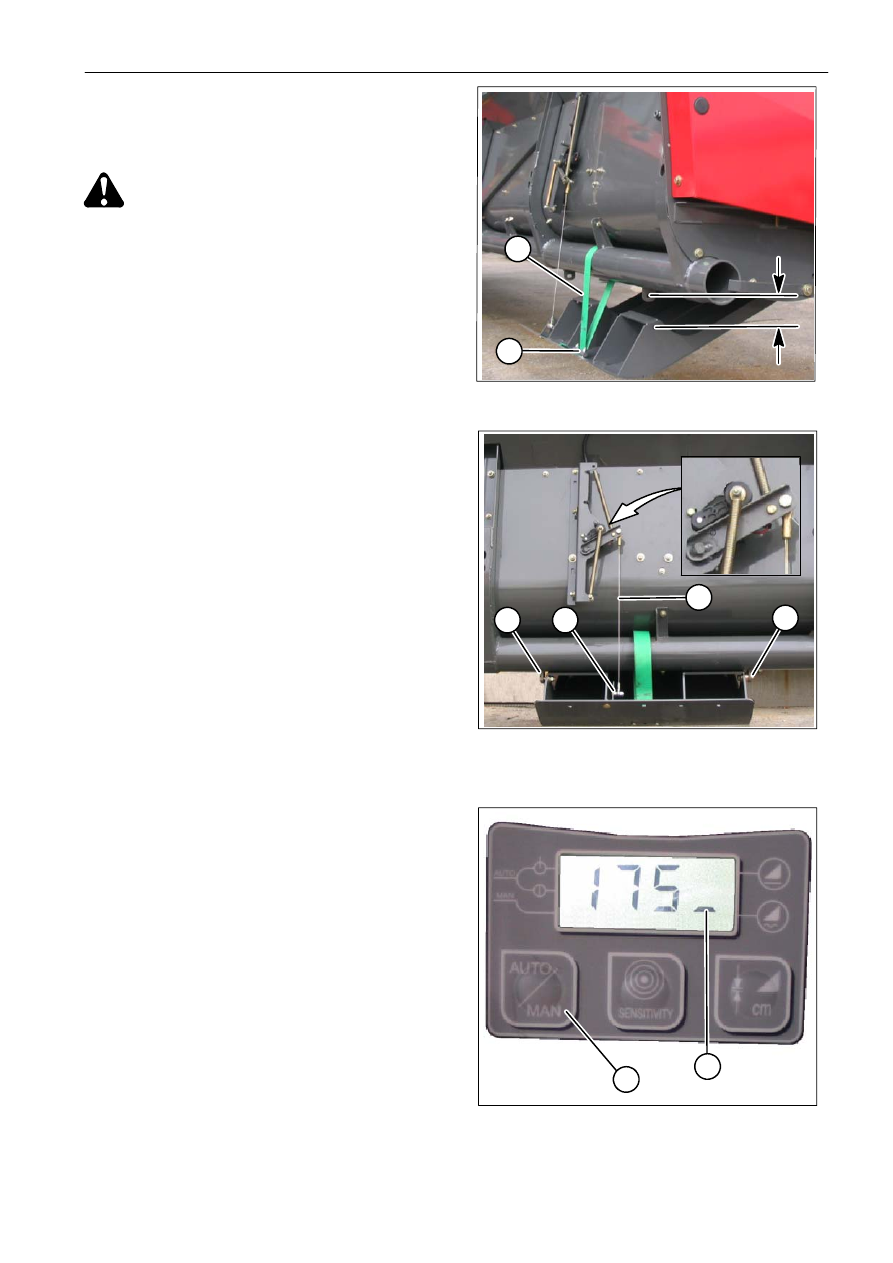

РЕГУЛИРОВКА

УГЛОВЫХ

ДАТЧИКОВ

СИСТЕМЫ

КОНТРОЛЯ

ПОЛОЖЕНИЯ

ЖАТКИ

ОПАСНО:

опасность

сдавливания,

пореза или ударов. Ни в коем случае не
забирайтесь под жатку до тех пор, пока на

подъемные гидроцилиндры не будут установлены
предохранительные замки; предохранительные
замки

следует

устанавливать

также

при

транспортировке жатки по дорогам.

Регулировка

салазок

и

соответствующих

датчиков угла положения имеет очень большое
значение, поскольку от этого зависит работа:

-

Система TERRA CONTROL (вертикальное
положение жатки);

-

Система GSAX (поперечное положение жатки);

-

Счетчик гектаров.

Это выполняется следующим образом:
a. Установите жатку на комбайн и подсоедините

электрический кабель к гнезду;

b. Поднимите жатку и вставьте безопасную

прокладку в гидроподъемник;

c. Медленно опустите жатку так, чтобы она

плотно села в гидроподъемник;

d. Установите салазки таким образом, чтобы

расстояние A (между центрами отверстий)
составляло 115 мм

±1;

e. Зафиксируйте положение салазок. Для этого

необходимо

зафиксировать

ремень

(1)

с помощью фиксатора (2);

f.

Повторите операцию на противоположной
стороне;

g. Поднимите одну из двух салазок и закрепите

ее с помощью болтов (3);

h. Нажмите

кнопку

переключателя

АВТОМАТИЧЕСКИЙ/РУЧНОЙ

(4)

на

электронной коробке системы Terra Control и
отпустите ее только после того, как ключ
зажигания

будет

установлен

в

первое

положение.

i.

Нажмите

кнопку

выключателя

АВТОМАТИЧЕСКИЙ/РУЧНОЙ (4) еще раз; на
дисплее

отобразится

сегмент

(8)

и

его

значение 175;

j.

Если

на

дисплее

отобразится

другое

значение,

с

помощью

фиксатора

(6)

отрегулируйте

кабель

(5)

так,

чтобы

отобразилось значение 175;

k. Повторите операцию на противоположной

стороне;

ПРИМЕЧАНИЕ: При выполнении операций по
регулировке

датчика

угла

положения

одни

салазки

должны

быть

открыты,

а

другие,

расположенные на противоположной стороне,
закрыты.

l.

Поверните ключ зажигания в положение 0.

ПРИМЕЧАНИЕ: информацию для определенной
рамы см. на стр. 4

1

A

2

6

5

4

3

3

8

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

1

327 208 090 - 01 - 2005

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

60000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Чертежи

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

60 120

Трансмиссия жатки

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

60 130

Оси, расположенные в корпусе подающего механизма

5

. . . . . . . . . . . . . . . . . . . .

60 130

Дополнительная опора верхней оси корпуса подающего механизма

7

. . . . . . . .

60 140

Механическое соединение жатки

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ОСНОВНЫХ

ПАРАМЕТРОВ

5A

5B

6A

Ширина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1336

1590

Тип механизма с верхней осью . . . . . . . . . . . . .

с круглым сечением 50 мм

Подшипники верхней оси

кол-во

. . . . . . . . . . . .

2

3

Огран ичитель момен та . . . . . . . . . . . . . . . . . . . .

с зубчатыми кольцами

шестерни верхней оси

кол-во

. . . . . . . . . . . . . . .

3

4

Цепь

кол-во

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2+1

4

Стержни

кол-во

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

34

Положен ие стержн ей . . . . . . . . . . . . . . . . . . . . . .

чередующееся

Нижн ий ролик . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

плавающий

Натяжение цепи . . . . . . . . . . . . . . . . . . . . . . . . . . .

автоматическое

Механизм реверсирования . . . . . . . . . . . . . . . . .

с ремнем, работающим одновременно на жатке

и элеваторе
