ОБНОВЛЕНИЕ РУКОВОДСТВА
ПО ЭКСПЛУАТАЦИИ

¹ 327208092

Данное приложение содержит дополнительную
информацию к Руководству по эксплуатации
¹ 327208090, касающуюся следующих моде-
лей комбайнов:

5A models: с серийными номерами от 551510049
5B models: с серийными номерами от 551710061
6A models: с серийными номерами от 565510057

ВВЕДЕНИЕ

◊ Данное руководство состоит из разделов, порядковые номера которых представляют собой

двузначную цифру, при этом страницы каждого раздела пронумерованы отдельно.
Для удобства пользования порядковые номера разделов в настоящем документе идентичны
соответствующим пунктам Краткого руководства.

◊ Предметный указатель облегчает поиск страницы с нужной информацией.

◊ Внизу каждой страницы указан номер издания и дата публикации/пересмотра.

◊ Страницы пересмотренного издания имеют тот же номер, изменяется лишь последняя цифра

(например: 327208011 - издание пересмотрено в первый раз, 327208012 - во второй раз и т.д., после
чего следует дата публикации.
Вновь пересмотренные издания снабжаются исправленным предметным указателем.

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

Несмотря на то, что фирма LAVERDA постоянно модернизирует свой модельный ряд, в публикацию
могут не попасть данные технического или коммерческого характера, касающиеся обновлений.
Это может быть также связано с требованиями законодательных актов некоторых стран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы LAVERDA.

ВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания LAVERDA, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальных инструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов, не
одобренных изготовителем, включая используемые для технического обслуживания или ремонта
изделий, произведенных или распространяемых изготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедших одобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТ LAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane – Coventry - England CV4 9GF

О

Б

С

Л

У

Ж

И

В

А

Н

И

Е

Издание 327208092 - Издание первое - 01 - 2007

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

1

327 208 092 - 01 - 2007

Раздел 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

58000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Стандартный профиль жатки

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Система GSA

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Новый профиль жатки с системой GSAX

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

58 120

Регулировка системы GSAX

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

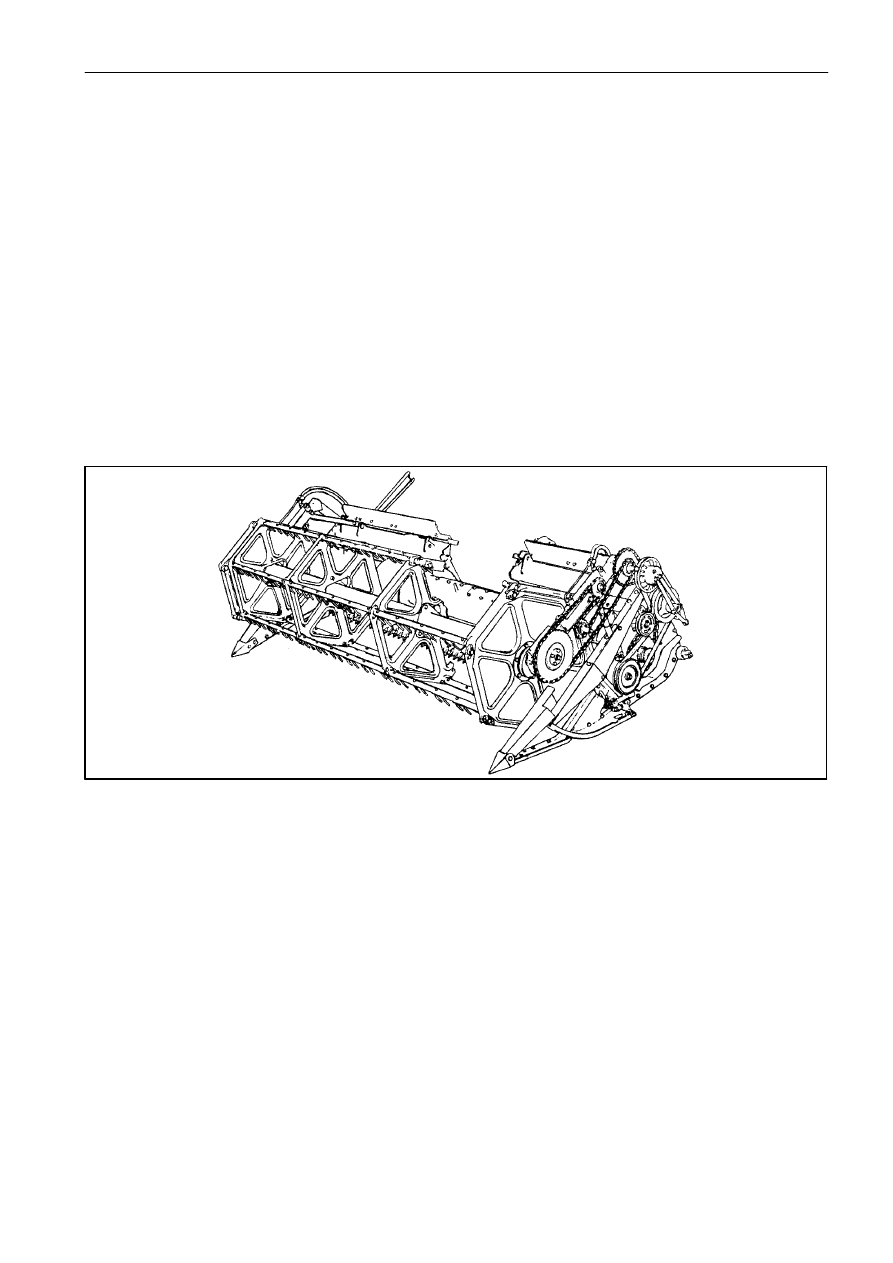

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЖАТКА

-

Ширина жатки 4,20 - 4,80 - 5,40 - 6,00 - 6,60 -
7,60 м

-

Вибрационная коробка, 610 циклов/мин.

-

Механическое устройство реверсирования.

-

Устройство TERRA-CONTROL

-

Устройство GSA (дополнительное оборудо-
вание)

-

Устройство GSAX (дополнительное оборудо-
вание)

МОТОВИЛО

-

С

6

стержнями,

приводной

цепью

и ограничителем момента

-

Вертикальная и горизонтальная гидравли-
ческая регулировка

-

Вариатор

вращения

с

электрическим

управлением от 13 до 60 об/мин

ШНЕК

-

Втягиваемые пальцы по всей длине шнека

-

163 об/мин со звездочкой Z=44 (базовая
установка)

-

178

об/мин

с

зубчатым

колесом

Z=40

(дополнительно)

-

152

об/мин

со

звездочкой

Z=47

(дополнительно, подходит для сои, гороха
и хрупких культур)

-

138

об/мин

со

звездочкой

Z=51

(дополнительно, для очень хрупких культур).

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

2

327 208 092 - 01 - 2007

СЕЧЕНИЯ

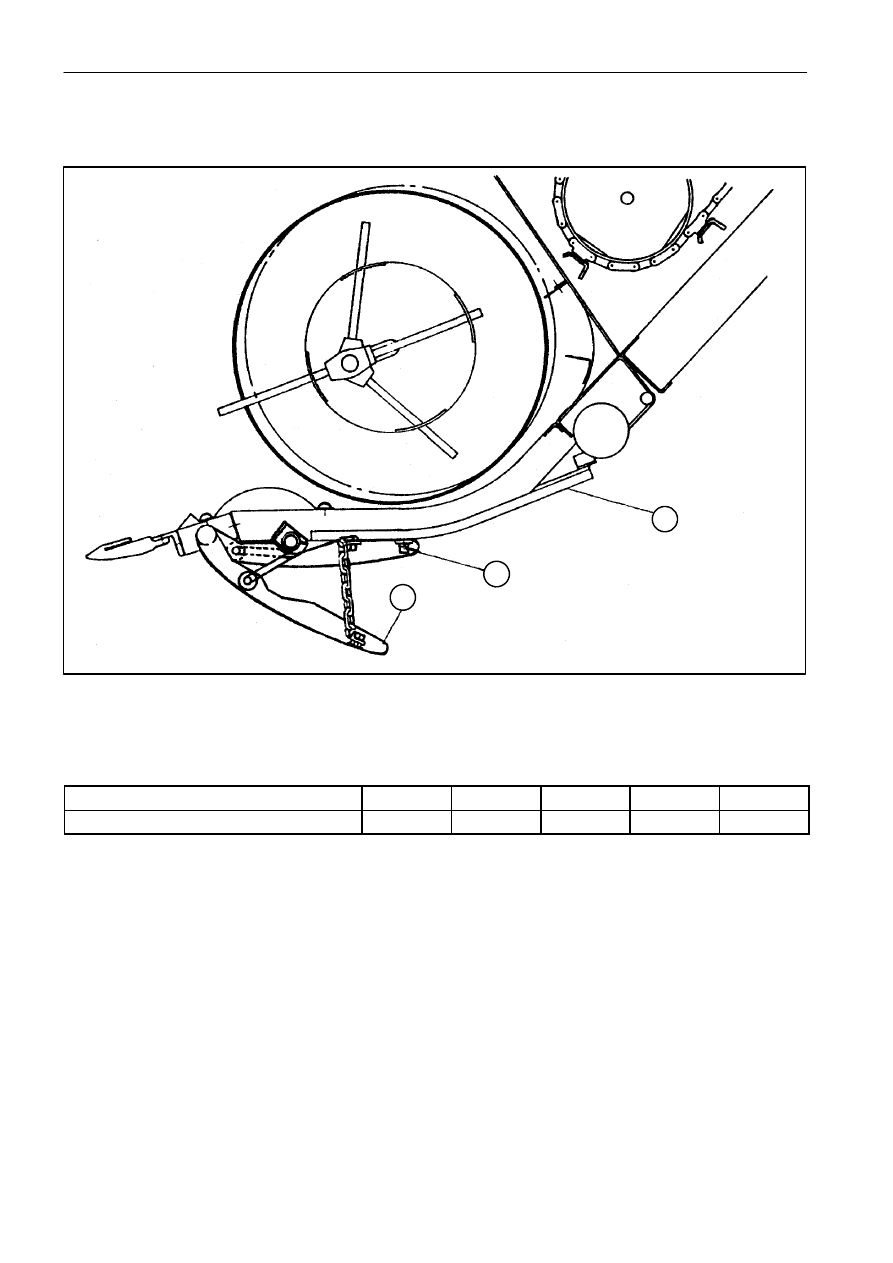

ПРОФИЛЬ ЖАТКИ ДЛЯ ЗЕРНОВЫХ КУЛЬТУР

2

3

1

Подвижные салазки (1) могут быть закреплены на неподвижных салазках (2) болтами (3), что исключает
управление боковым движением жатки.

Ширина захвата жатки

4,20

4,80

5,40

6,00

6,60

Салазки в открытом положении

¹

2

2

2

2

2

NOT

Система GSA (дополнительное оборудование) устанавливается на машины с серийными номерами до:

4.20 = 723 000139

4.80 = 733 001 197

5.40 = 743 001 127

6.00 = 753 000 652

6.60 = 736 000 219
