Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 112

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

9

327 208 090 -01 - 2005

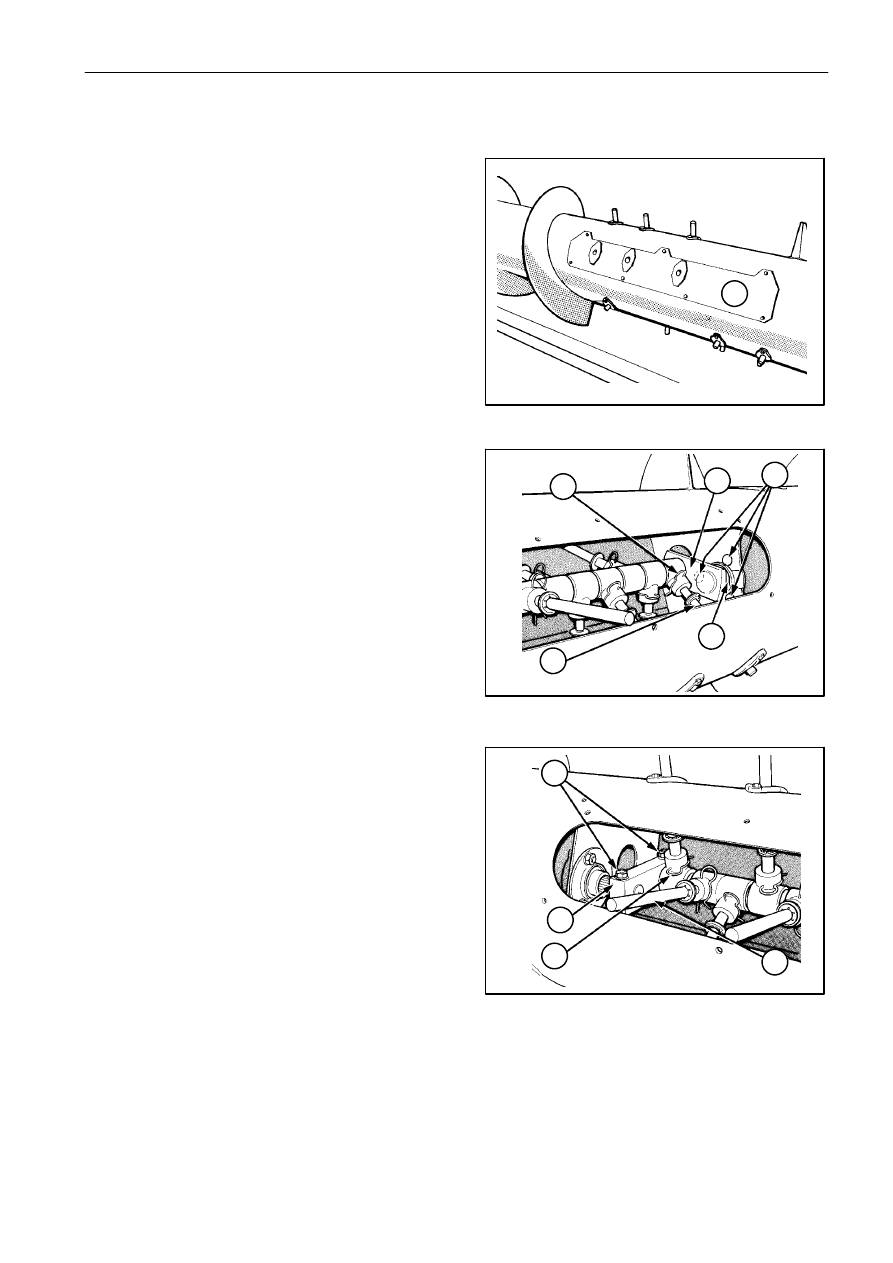

Операция

5812054

-

Замена

втягиваемых пальцев на опорном
валу

Выполняется следующим образом:

-

снять крышку (9);

-

снимите все шплинты (11) и соответствующие
пальцы (12);

-

снимите

опору

(2)

на

правой

стороне

центрального вала;

-

снимите три болта (10);

-

ослабьте

два

болта

(13)

и

передвиньте

опору (14) влево;

-

выньте центральный вал шнека;

-

сборка производится в обратном порядке, при
этом

особое

внимание

следует

уделять

выравниванию валов, так как они должны
лежать в одной плоскости.

9

11

10

12

1

13

11

12

19

20

21

14

2

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

10

327 208 090 - 01 - 2005

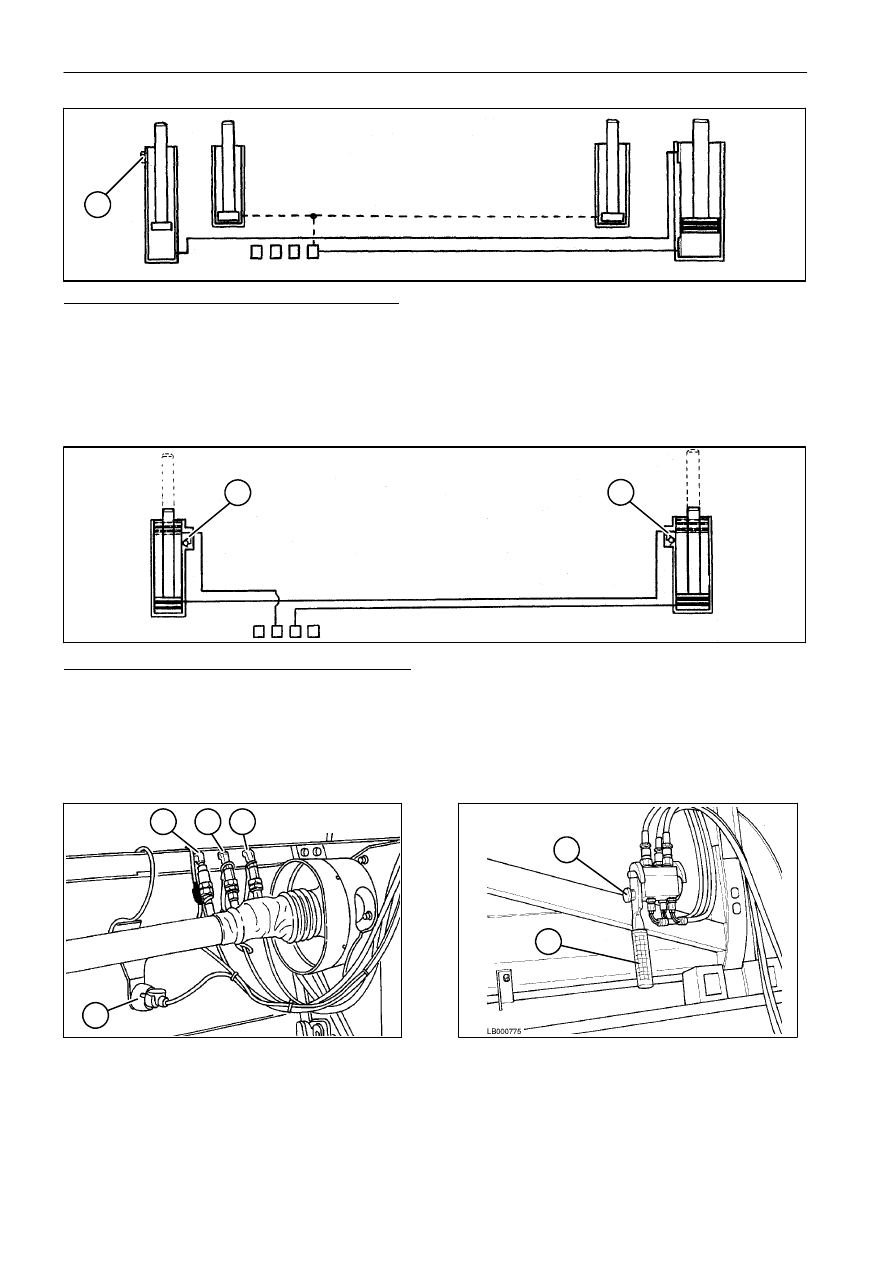

ЗАПОЛНЕНИЕ И ПРОКАЧКА ГИДРАВЛИЧЕСКОГО КОНТУРА ЖАТКИ

ЖАТКИ С ШИРИНОЙ ЗАХВАТА ДО 4,20 м

ЖАТКИ С ШИРИНОЙ ЗАХВАТА ОТ 4,80 м И БОЛЕЕ

1

Установка вертикального положения мотовила:

Полностью опустите мотовило, выверните болт прокачки (1) с левого цилиндра при работе двигателя на
холостом ходу, приведите в действие переключатель подъема мотовила с короткими интервалами, пока не
пойдет только масло (соберите выходящее масло в подходящую емкость), установите болт прокачки на место.

ВНИМАНИЕ:

при этом правая сторона мотовила поднимется полностью, затем начнет подъем левая
сторона мотовила.

Примечание: для того чтобы поместить мотовило параллельно жатке, необходимо полностью поднять

его с помощью переключения соответствующего переключателя одинили два раза.

2

2

Установка горизонтального положения мотовила:

a) полностью опустите мотовило и жатку.
b) Включите вращение мотовила вперед с помощью соответствующего переключателя, пока не будет

достигнут максимальный ход цилиндра.

c) Затем, приводите в действие переключатель в течение 30”.
Примечание: если мотовило не становится параллельно жатке, повторите полное движение вперед и

назад 1 или 2 раза. При этом масло будет поступать из одной камеры в другую через клапан
прокачки (2).

22

2

3

1

4

1. Перемещение мотовила назад

2. Перемещение мотовила вперед
3. Подъем мотовила
4. Разъем для подсоединения реостата

23

5

6

Разъем

для

устройства

MULTIFASTER

(дополнительное оборудование)

5. Нажмите кнопку 5, чтобы освободить рычаг.
6. Приведите

рычаг

6

в

действие,

чтобы

зафиксировать или отпустить крепление.

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

11

327 208 090 -01 - 2005

ЗАМЕНА НИЖНЕГО ПОДШИПНИКА

ВИБРАЦИОННОЙ КОРОБКИ ЖАТКИ

4

5

6

3

2

1

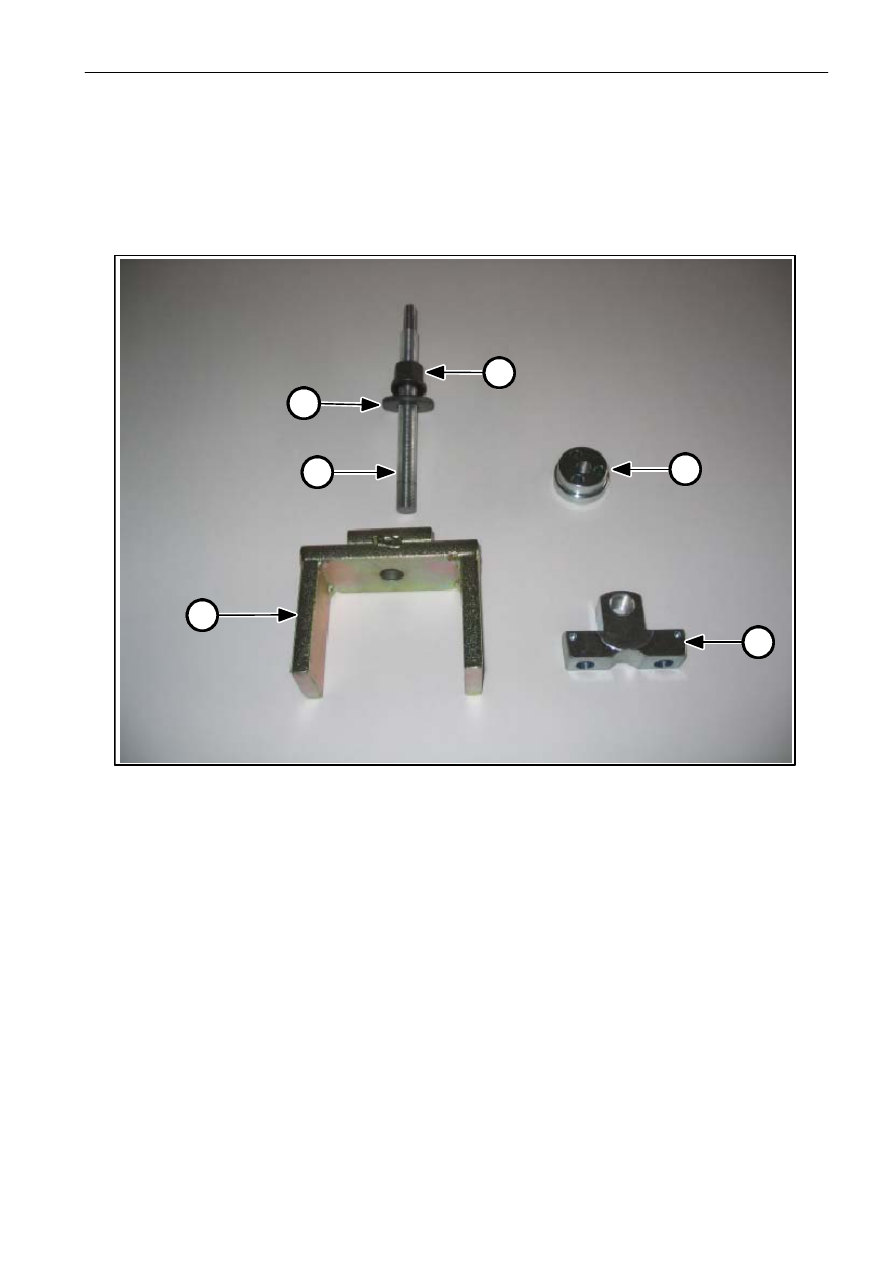

СЪЕМНИК

1) Съемник

2) Стержень с резьбой

3) Шайба

4) Гайка

5) Втулка

6) Опора

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

12

327 208 090 - 01 - 2005

-

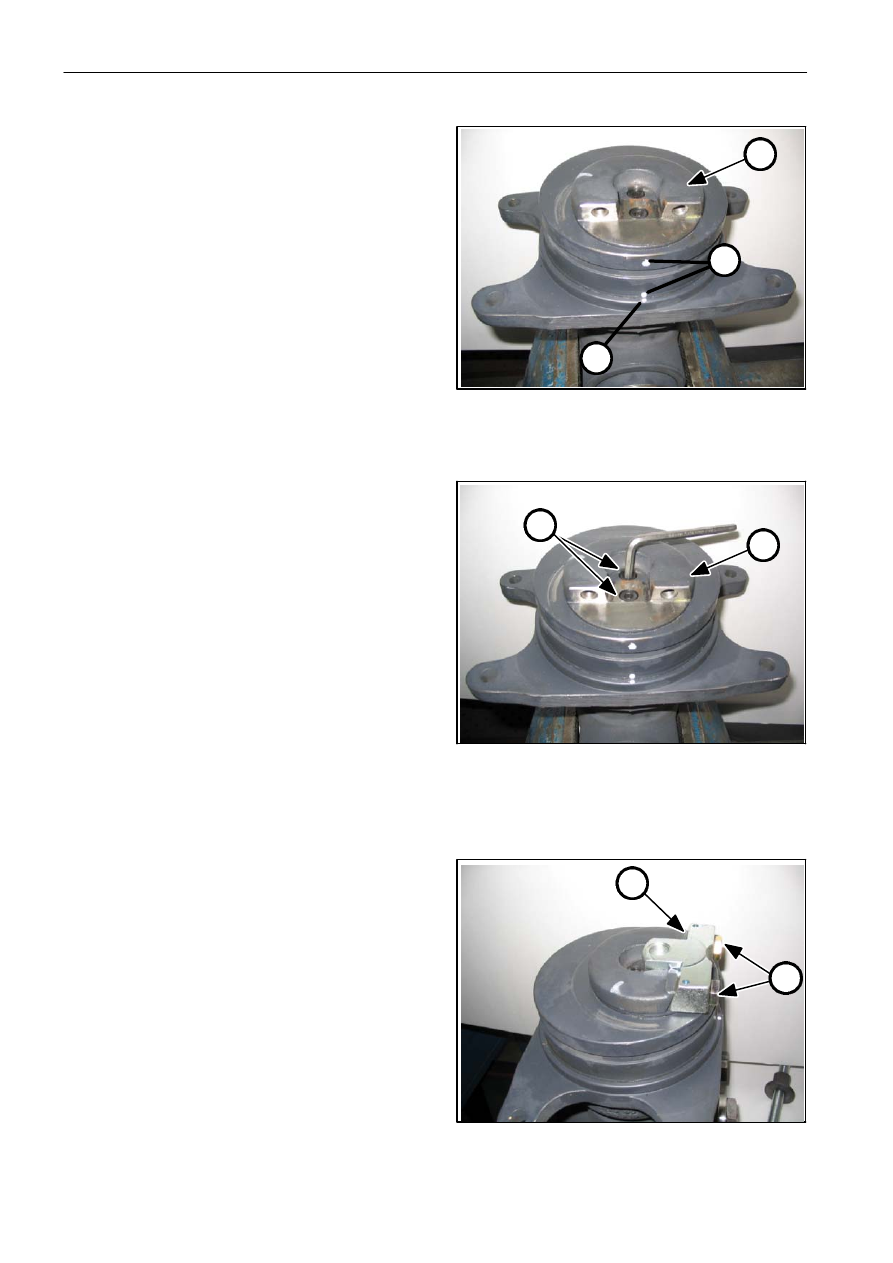

Зажмите вибрационную коробку в тиски,
обращая внимание на то, чтобы не повредить
пластиковую

крышку

в

месте

крепления

штуцера

для

смазки

и

сапуна

(позже

потребуется снять крышку, чтобы проверить
количество смазки в коробке)
Если она вошла в соприкосновение со смазкой,
то

при

снятии

возможно

повреждение

пластиковой

крышки,

что

приведет

к

попаданию пыли в вибрационную коробку.

-

Отметьте

сдвиг вибрационной

коробки и

выровняйте точки, как указано на рисунке.
Опора (7) соединения вибрационной коробки
позиционируется так, как показано на рисунке,
в горизонтальном положении в одну линию с
ведущим шкивом.

-

Отверните два болта (8) крепления опоры (7)
соединения вибрационной коробки, используя
шестигранный ключ 6 мм.

Примечание:

при сборке промажьте резьбу

болтов смазкой Loctite

-

Установите опору (6) съемника и зафиксируйте
болтами (9) M10, или болтами с шестигранными
головками,

которые

используются

для

крепления соединения вибрационной коробки.

7

B

A

7

8

6

9
