Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 110

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

1

327 208 090 -01 - 2005

Раздел 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

58000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

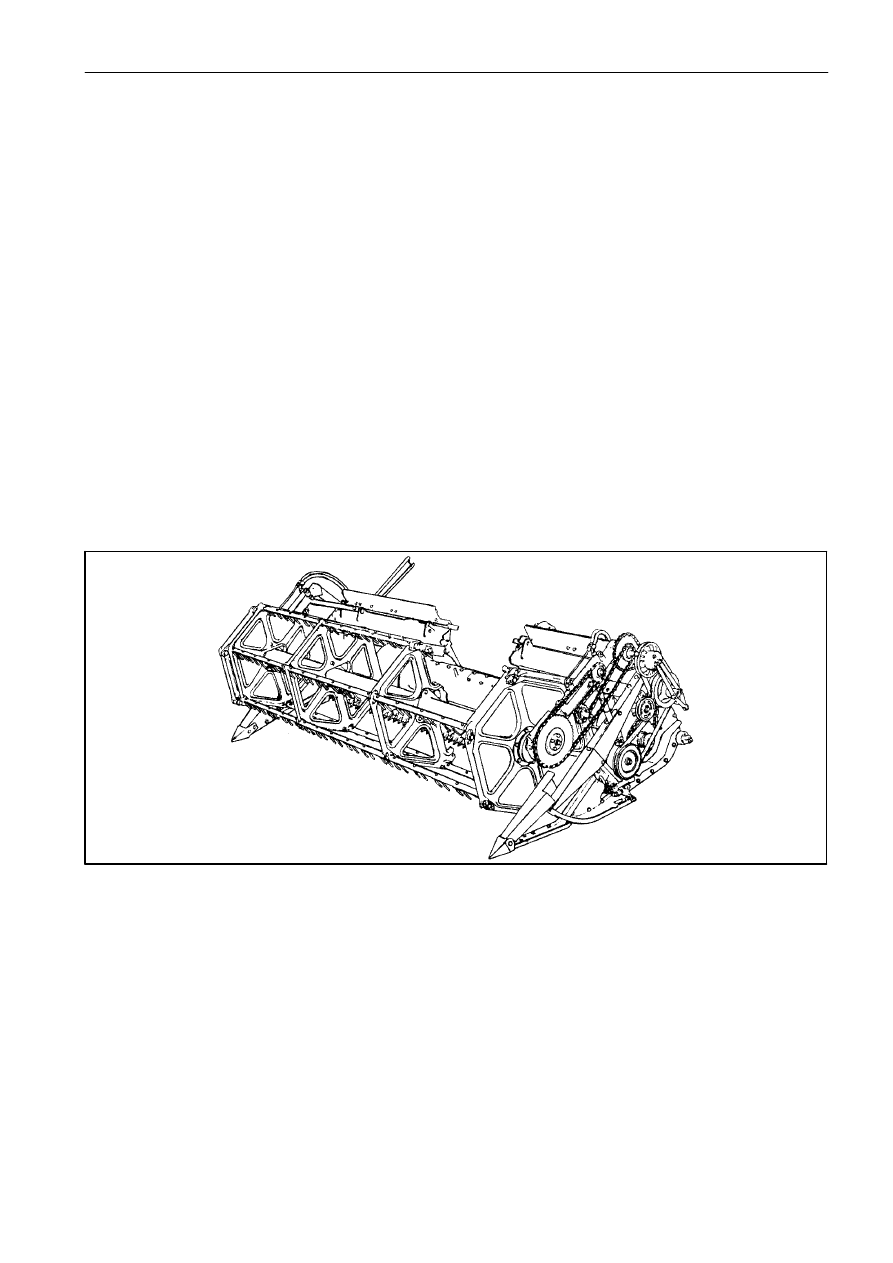

Вид сбоку

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

58 101

Мотовило жатки

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

58 110

Режущий механизм жатки

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

58 120

Шнек жатки

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1

ЖАТКА

-

Ширина захвата 4,20 - 4,80 - 5,40 - 6,00 - 6,60 м

-

Вибрационная коробка, 610 циклов/мин.

-

Механизм реверсирования (стандартный)

-

Устройство TERRA-CONTROL

МОТОВИЛО

-

С

6

стержнями,

приводной

цепью

и

ограничителем момента

-

Вертикальная и горизонтальная гидравлическая
регулировка

-

Вариатор

вращения

с

электрическим

управлением от 13 до 60 об/мин

ШНЕК

-

Втягиваемые пальцы по всей длине шнека

-

163 об/минсо звездочкой Z=44 (базовая
установка)

-

152

об/минсо

звездочкой

Z=47

(дополнительно, подходит для сои, гороха и
хрупких культур)

-

138

об/минсо

звездочкой

Z=51

(дополнительно, для очень хрупких культур).

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

2

327 208 090 - 01 - 2005

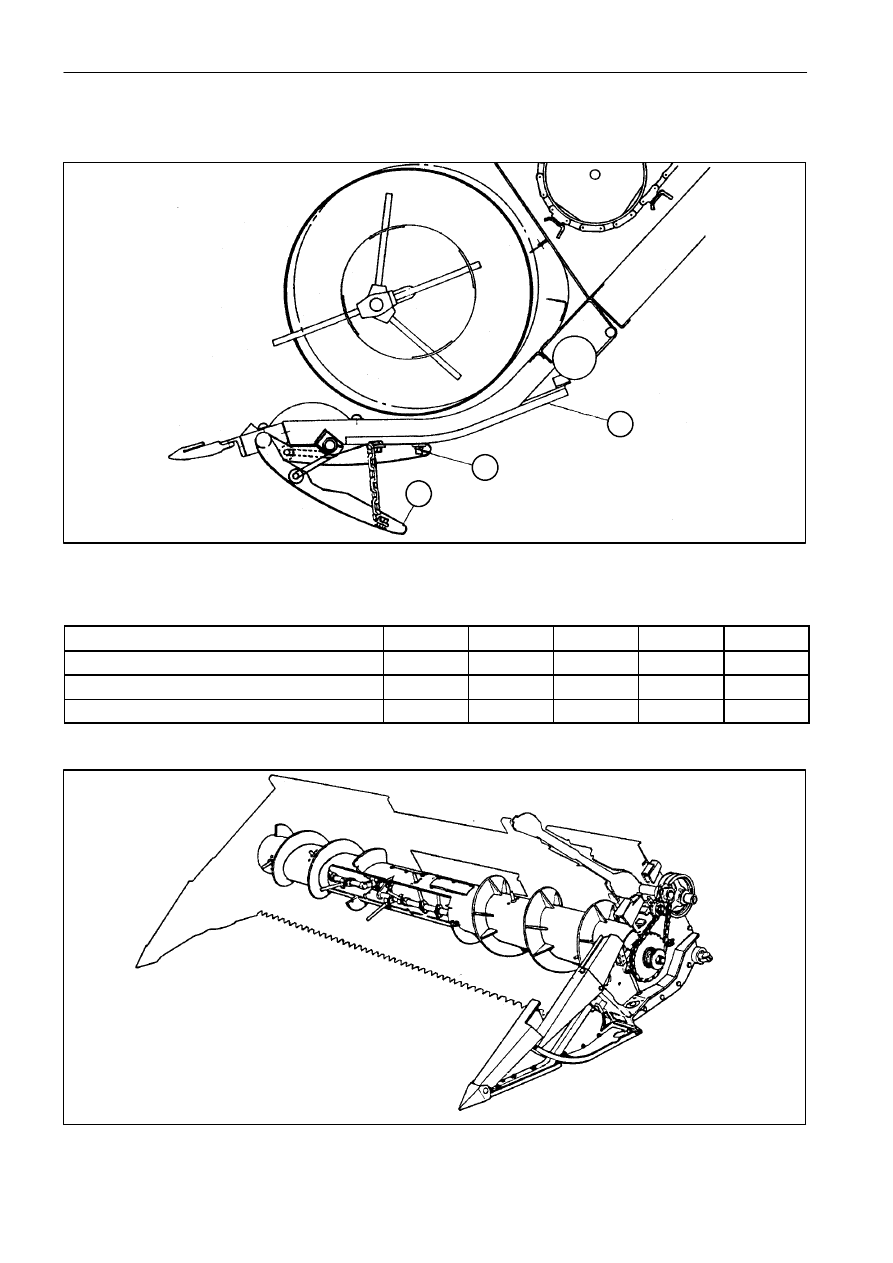

СЕЧЕНИЯ

ПРОФИЛЬ ЖАТКИ

2

3

1

2

Подвижные салазки (1) могут быть закреплены на неподвижных салазках (2) болтами (3), что исключает
управление боковым движением жатки.

Ширина захвата жатки

4,20

4,80

5,40

6,00

6,60

Салазки жатки

кол-во

5

6

7

7

8

Салазки в открытом положении

кол-во

2

2

2

2

2

Салазки в закрытом положении

кол-во

3

4

5

5

6

ШНЕК

3

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

3

327 208 090 -01 - 2005

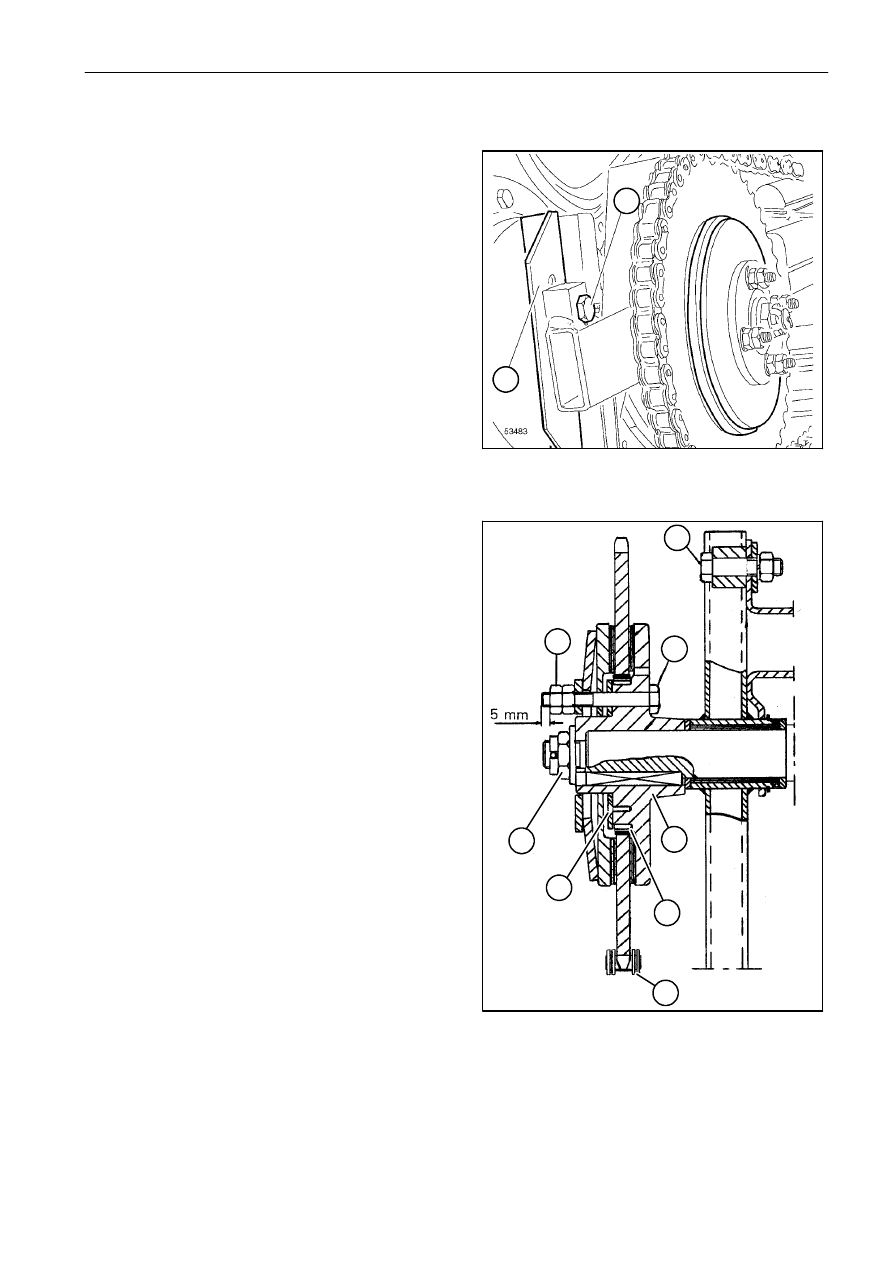

Подраздел 58 101 - МОТОВИЛО ЖАТКИ

Доступ к регулировке наклона зубьев можно
получить через кулачковый упор (2), ослабив
затяжной болт (1).

Операция 5810114
Сборка и разборка ограничителя
момента мотовила

Демонтаж

Разборка производится следующим образом:

-

снимите цепь (5);

-

снимите гайку (6) и выньте ограничитель в
сборе (7);

-

снимите четыре болта (4), отвернув гайки (3).

-

Для

разборки

механизма,

после

снятия

четырех болтов (4), выньте четыре болта (8),
придерживая ролики (9).

Сборка

Сборка выполняется в обратном порядке.

Момент затяжки ограничителя составляет 490 Нм
и он достигается расположением контргайки (3) в
5мм от конца болтов (4).

ВАЖНОЕ ЗАМЕЧАНИЕ: Ограничитель момента
необходимо проверять в начале каждого
сезона, с целью исключения возможного
заедания в течение зимнего простоя.

1

2

1

3

4

6

8

9

7

5

4

5

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

4

327 208 090 - 01 - 2005

Подраздел 58110 - ВИБРАЦИОННАЯ КОРОБКА

Описание работы

Вибрационная коробка работает с частотой 610
циклов в минуту, поэтому срез получается более
точным и отточенным.

ПРИМЕЧАНИЕ: Допустимо наличие смазки в

нижней части коробки, так как
рабочая температура устройства
достигает в среднем 90

°C.

Техническое

Inject BP Energrease LC2 M grease in the greasers 1,
every 10 working hours, and 2, every 50 hours.

Операция 5811028
Замена режущих ножей

Замена режущих ножей выполняется следующим
образом:

-

отверните два болта (3);

-

снимите лезвие(4);

-

отверните болт (5);

-

разберите кулачок ножа (6) и вставьте его в
новое лезвие, с нейлоновой втулкой;

-

сборка производится в обратном порядке,
момент затяжки болтов (3) должен составлять
80 Нм, а болта (5) 70 Нм.

1

2

3

5

4

6

6

7

8
