Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 86

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

83

327 208 090 - 01 - 2005

СХЕМА ¹ 21

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

84

327 208 090 - 01 - 2005

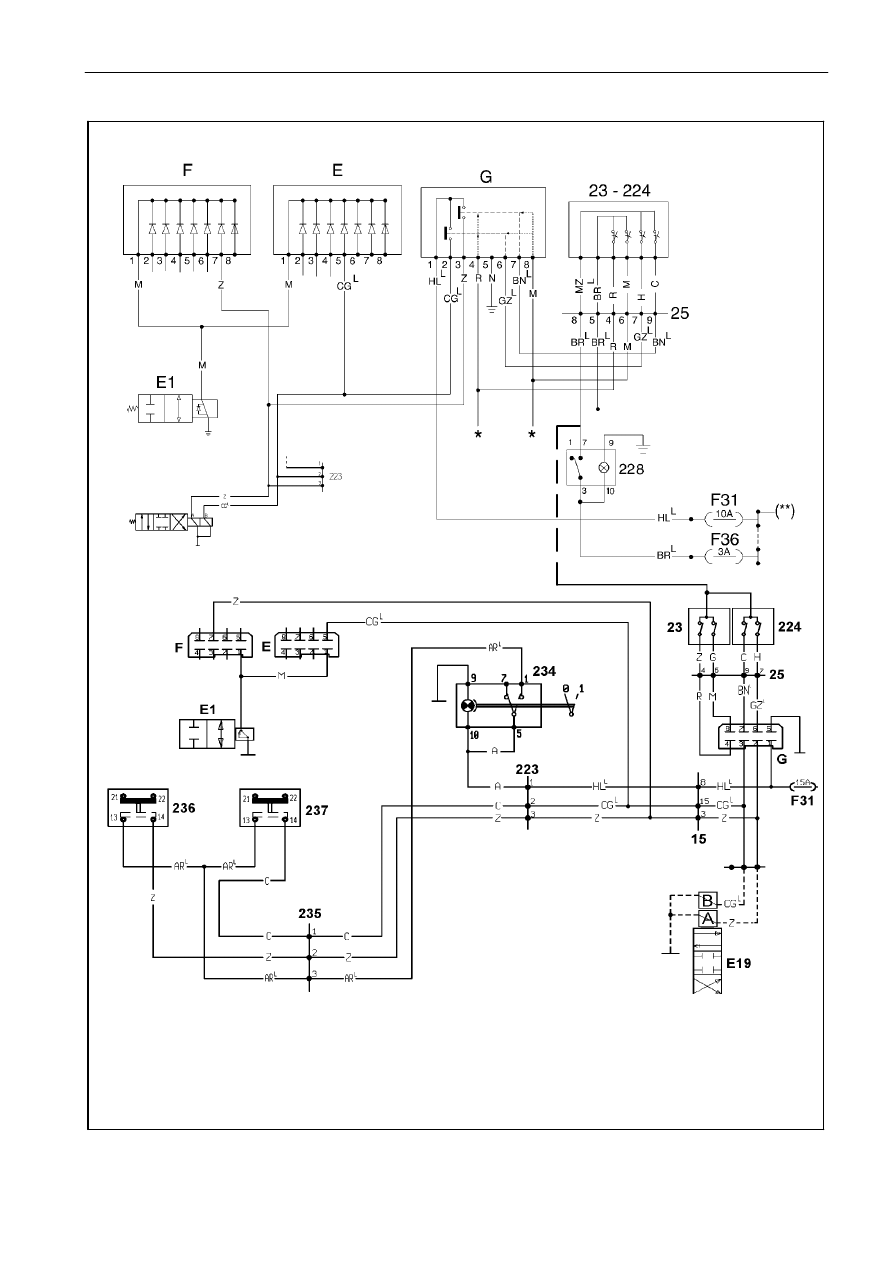

СХЕМА (22) - БОКОВОЕ ПЕРЕМЕЩЕНИЯ ЖАТКИ (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)

РИСУНОК ¹

E1

Золотниковый электромагнитный клапан (закрывающий)

E19/A Электромагнитный клапан управления боковым перемещением (опускание левой части)

E19/B Электромагнитный клапан управления боковым перемещением (опускание правой части)

23.

Кнопки регулировки вертикального положения жатки

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25.

Разъем многофункционального рычага

224. Кнопка управления бокового перемещения жатки

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

223. Разъем для устройства GSA (автоматическая регулировка горизонтального положения жатки)

228. Переключатель отключения управления от многофункционального рычага

16

. . . . . . . . . . . . . . . . . . .

E.

Коробка диодов (питание электромагнитного клапана E1)

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F.

Коробка диодов (питание электромагнитного клапана E1)

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

G.

ЭБУ для управления доковым перемещением жатки

F31.

Предохранитель (10 A)

F36. Предохранитель (3 A)

(*)

Соединение с электромагнитными клапанами регулировки вертикального положения жатки

2

. . . .

(**)

От контакта 15 ключа пускового переключателя (ключ повернут до первого упора)

(***)

От предохранителя F31

УСТРОЙСТВО GSA - АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ БОКОВЫМ

ПЕРЕМЕЩЕНИЕМ ЖАТКИ

(ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)

223. Разъем для дополнительного кабеля системы GSA (в панели управления)

2

. . . . . . . . . . . . . . . . . . . . .

224. Кнопка на многофункциональном рычаге для регулировки бокового положения жатки

2

. . . . . . . . . .

234. Переключатель включения системы GSA (на панели управления)

235. Разъем жатки (рядом с 7-контактным разъемом)

236. Микровыключатель для наклона жатки вправо (левая сторона жатки)

237.

Микровыключатель для наклона жатки вправо (правая сторона жатки)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

85

327 208 090 - 01 - 2005

СХЕМА ¹ 22

E19

(***)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

86

327 208 090 - 01 - 2005

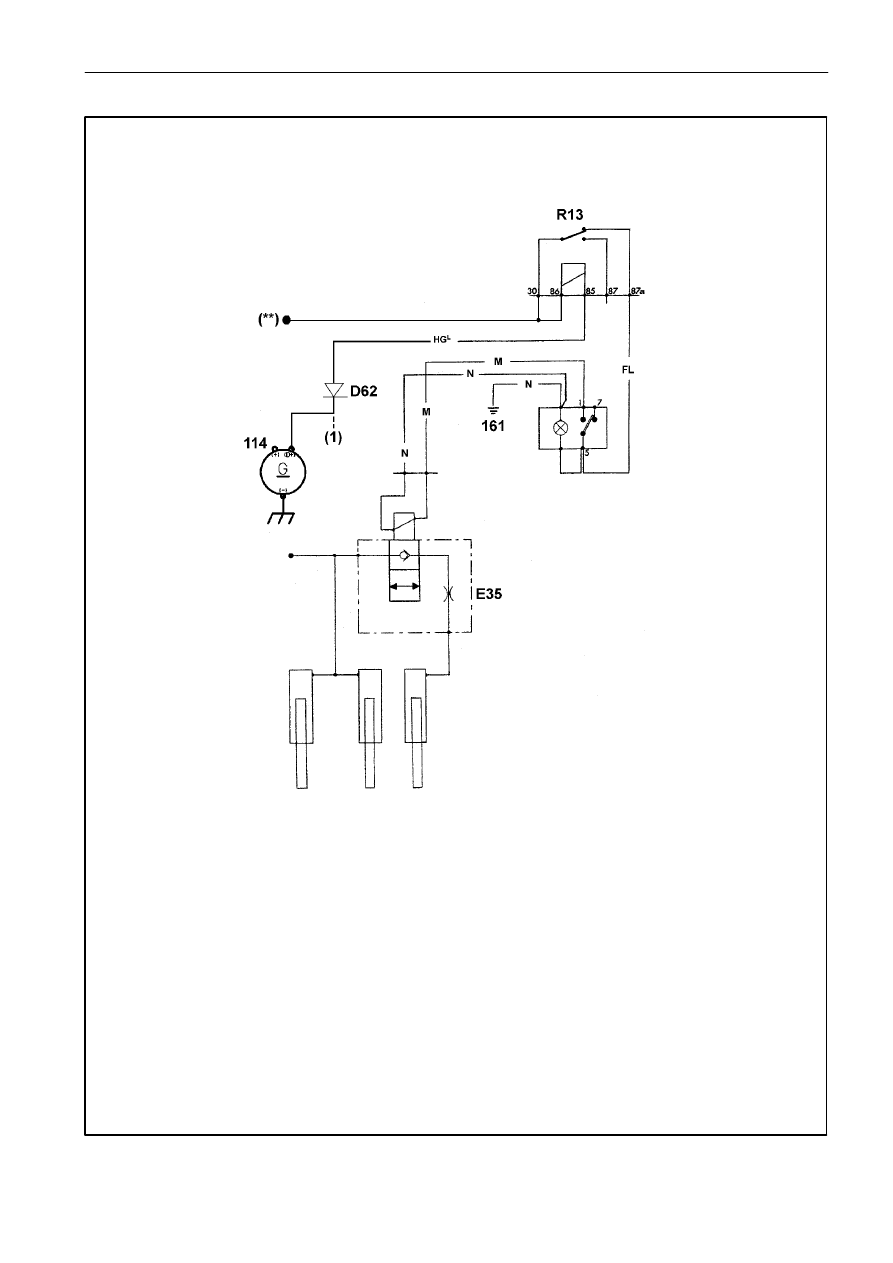

СХЕМА (23) - ЭЛЕКТРОУПРАВЛЕНИЕ РАЗБРАСЫВАТЕЛЕМ СОЛОМЕННОЙ СЕЧКИ

163. Световой индикатор положения дефлектора

164. Управляющее реле регулировки положения дефлектора

165. Соединение

166. Электрический привод

F5.

Предохранитель (10 A)

F18. Предохранитель (20 A)

R16. MCS grating and straw chopper spreader baffle positioning relay switch

(88 R27)

К контакту (88) реле (R 27)

(87 R13)

От контакта (87) реле (R13) обеспечения работы двигателя

ЭЛЕКТРИЧЕСКАЯ СХЕМА (24) - СИСТЕМА МНОГОФУНКЦИОНАЛЬНОГО РЫЧАГА

РИСУНОК ¹

22.

Кнопка регулировки вертикального положения мотовила

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23.

Кнопка регулировки вертикального положения жатки

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25.

Разъем для многофункционального рычага

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

224. Кнопка регулировки вертикального положения жатки

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

226. Кнопки позиционирования разгрузочной трубы

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

227.

Кнопка регулировки частоты вращения мотовила

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
