РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

55

327 208 090 - 01 - 2005

СХЕМА

¹ 5

СХЕМА

¹ 6

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

56

327 208 090 - 01 - 2005

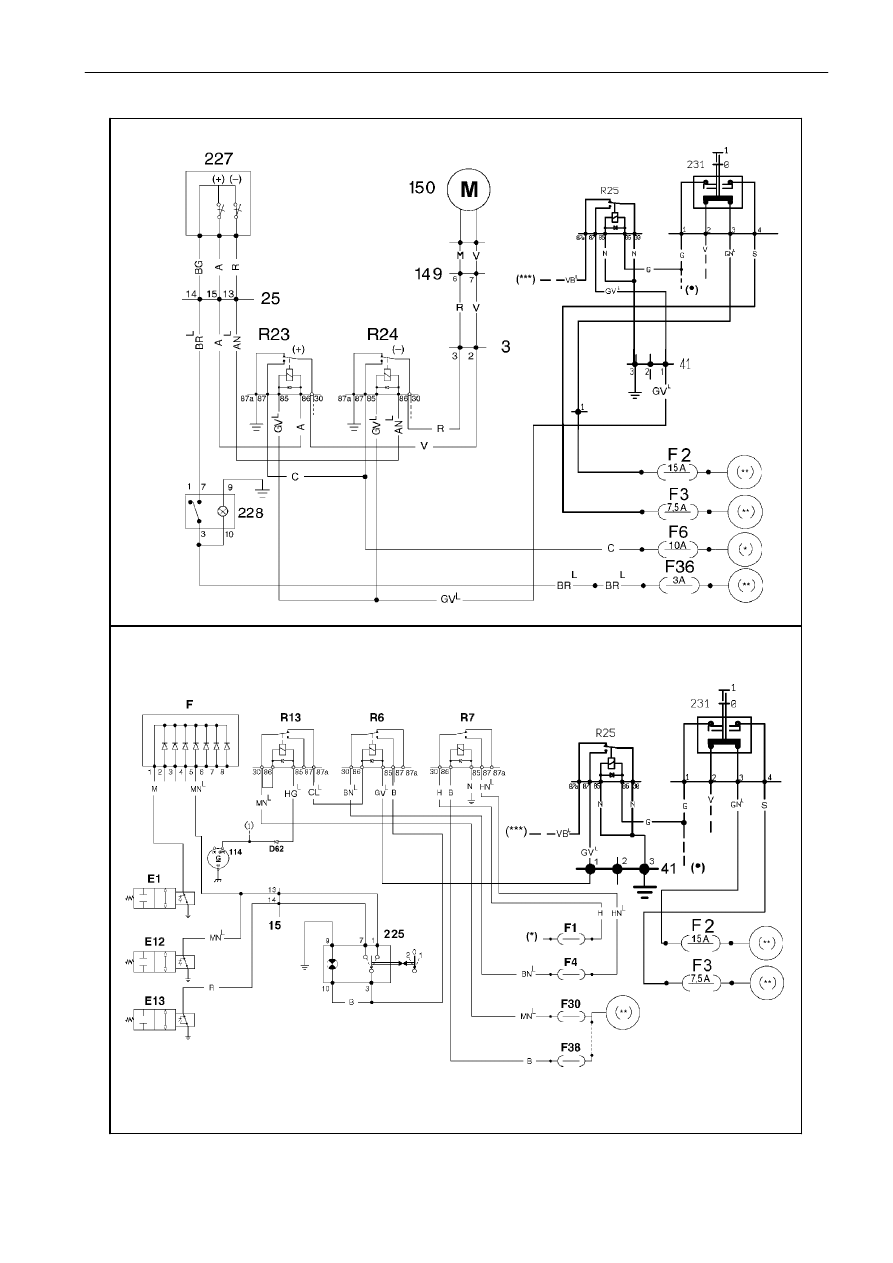

СХЕМА (7) - УПРАВЛЕНИЕ ВАРИАТОРОМ ЧАСТОТЫ ВРАЩЕНИЯ МОТОВИЛА

РИСУНОК ¹

3.

Соединение с главным жгутом проводов

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15.

Разъем в панели управления

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25.

Разъем многофункционального рычага

41.

Разъем для дополнительного кабеля микровыключателя на рычаге включения
молотильного устройства

149. Разъем жатки
150. Электрический привод
227.

Кнопка регулировки частоты вращения мотовила

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

228. Переключатель отключения управления от многофункционального рычага

16

. . . . . . . . . . . . . . . . . . .

231.

Переключатель включения/выключения молотильного устройства

16

. . . . . . . . . . . . . . . . . . . . . . . . . . .

R23. Реле повышения частоты вращения мотовила (под платформой оператора)
R24. Реле снижения частоты вращения мотовила (под платформой оператора)
R25. Реле обеспечения работы вариатора

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F2.

Предохранитель (15 A)

F3.

Предохранитель (7,5 A)

F6.

Предохранитель (10 A)

F36. Предохранитель (3 A)

(

•

)

Питание электромагнитного клапана включения молотильного устройства

(*)

От контакта 87 реле R6

(**)

От контакта 15 ключа пускового переключателя (ключ повернут до первого упора)

(***)

Включение блока аварийной сигнализации для системы управления вращением оси.

СХЕМА (8) - УПРАВЛЕНИЕ ВАРИАТОРОМ ЧАСТОТЫ ВРАЩЕНИЯ БИТЕРА

РИСУНОК ¹

E1.

Золотниковый электромагнитный клапан (закрывающий)

E12. Электромагнитный клапан (нормально открытый) увеличения оборотов битера
E13. Электромагнитный клапан (нормально закрытый) снижения оборотов битера
(1)

к сигнальной лампе низкого заряда генератора

15.

Разъем в панели управления

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

41.

Разъем для дополнительного кабеля микровыключателя на рычаге включения
молотильного устройства

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

114.

Генератор

225. Кнопки регулировки частоты вращения битера

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

231.

Переключатель включения/выключения молотильного устройства

16

. . . . . . . . . . . . . . . . . . . . . . . . . . .

D62

Диод обеспечения работы двигателя

F.

Диодный блок для обеспечения питания электромагнитного клапана Е1

2

. . . . . . . . . . . . . . . . . . . . . . .

R6.

Реле включения (при работающем двигателе и включенном реле молотильного устройства)

R7.

Вспомогательное реле (питания предохранителей F4 - F5 - F42)

R13. Реле обеспечения работы двигателя
R25. Реле обеспечения работы вариатора

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F1.

Предохранитель (25 A)

F2.

Предохранитель (15 A)

F3.

Предохранитель (7,5 A)

F4.

Предохранитель (20 A)

F30. Предохранитель (15 A)
F38. Предохранитель (7,5 A)

(

•

)

Питание электромагнитного клапана включения молотильного устройства

(*)

С контакта 30 стартера (питание на который поступает непосредственно с аккумулятора)

(**)

От контакта 15 ключа пускового переключателя (ключ повернут до первого упора)

(***)

Включение блока аварийной сигнализации для системы управления вращением оси.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

57

327 208 090 - 01 - 2005

СХЕМА ¹

7

СХЕМА ¹

8

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

58

327 208 090 - 01 - 2005

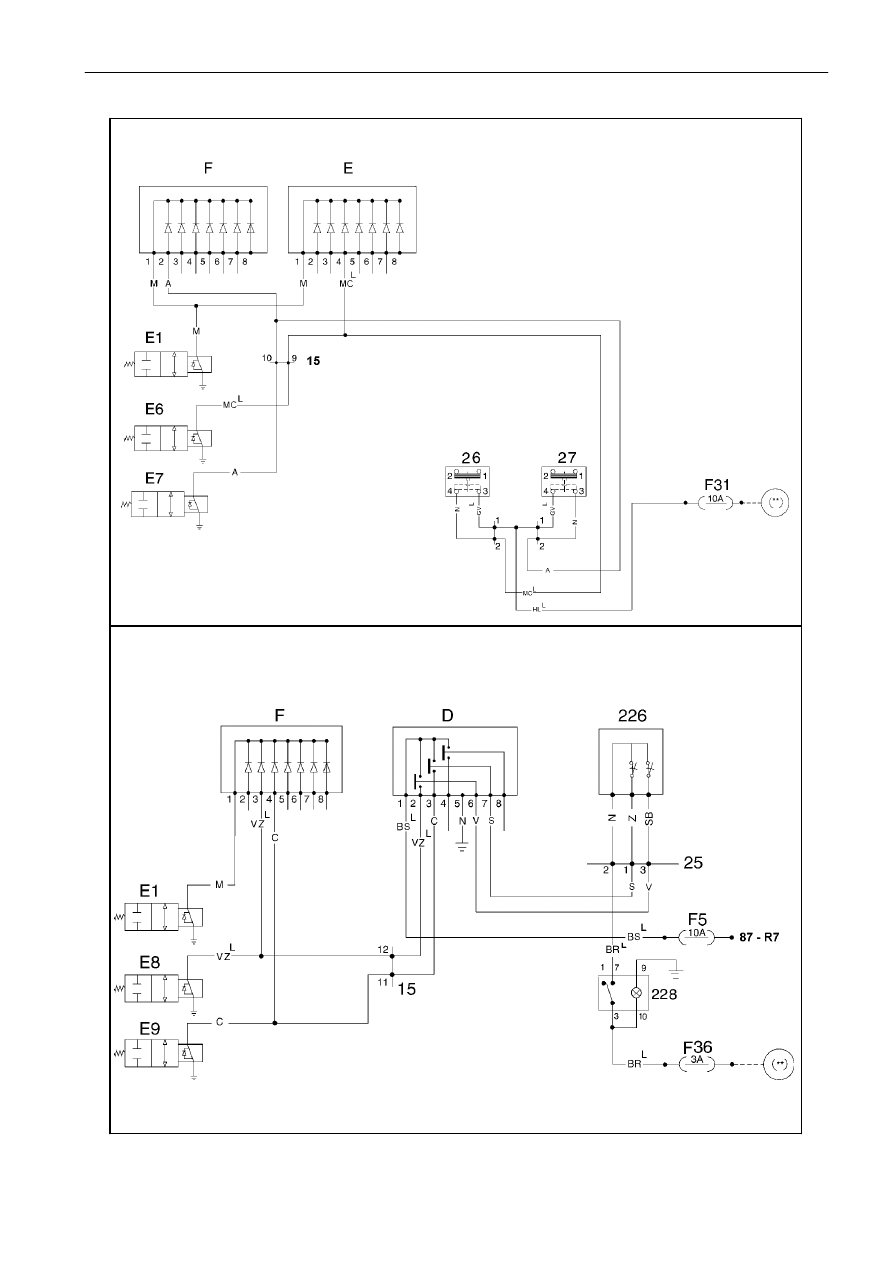

СХЕМА (9) - ЭЛЕКТРОГИДРАВЛИЧЕСКОЕ УПРАВЛЕНИЕ

РИСУНОК ¹

37.

Микропереключатель включения соломорезки, расположенный на кожухе

38.

Разъем для дополнительного кабеля датчика соломорезки

41.

Разъем для дополнительного кабеля включения молотилки

59.

Сигнальная лампа снижения частоты оборотов соломорезки

159.

Микропереключатель включения разбрасывателя соломенной сечки в опущенном положении

229.

Сигнальная лампа питания электромагнитного клапана

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

230.

Переключатель включения/выключения подающего устройства

16

. . . . . . . . . . . . . . . . . . . . . . . .

230a.

Концевой переключатель включения подающего механизма

18

. . . . . . . . . . . . . . . . . . . . . . . . . . .

230b.

Концевой переключатель выключения подающего механизма

18

. . . . . . . . . . . . . . . . . . . . . . . . . .

231.

Переключатель включения/выключения молотильного устройства

16

. . . . . . . . . . . . . . . . . . . . .

231a.

Концевой переключатель включения молотилки

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

231b.

Концевой переключатель выключения молотилки

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

232.

Переключатель включения/выключения разгрузки бункера

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

232a.

Концевой переключатель включения разгрузки бункера

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

232b.

Концевой переключатель выключения разгрузки бункера

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

233.

Сигнальная лампа включения разгрузки бункера

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

233a.

Перепускной клапан обеспечения запуска двигателя

233b.

Перепускной клапан обеспечения запуска двигателя

234a.

Концевой переключатель включения соломорезки

234b.

Концевой микровыключатель выключения соломорезки

D19-D20-D21-D27 Диод

E.

Диодный блок для обеспечения питания электромагнитного клапана Е1

2

. . . . . . . . . . . . . . . . .

E1.

Перепускной электромагнитный клапан

E16.

Электромагнитный клапан включения/отключения разгрузки бункера

20

. . . . . . . . . . . . . . . . . .

E17.

Электромагнитный клапан включения/отключения молотилки

20

. . . . . . . . . . . . . . . . . . . . . . . . .

E18.

Электромагнитный клапан включения/отключения подающего механизма

20

. . . . . . . . . . . . . .

E 20

Электромагнитный клапан включения/отключения соломорезки . . . . . . . . . . . . . . . . . . . . . . . . .

F1.

25 A предохранитель

F2.

15 A предохранитель

F3.

7,5 A предохранитель (питание при ключе зажигания в первом положении)

F5.

10 A предохранитель

F35.

7,5 A предохранитель

F36.

3 A предохранитель

F37.

3A предохранитель

Н.

Диодный блок для обеспечения питания электромагнитного клапана Е1
и светового индикатора

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R3.

Аварийный блок управления частотой оборотов соломорезки . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R7.

Вспомогательн ое реле . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R8.

Реле управления включением соломорезки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R11.

Реле обеспечения работы двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R26.

Релейный переключатель для блока аварийной сигнализации по оборотам и для
включения и выключения соломорезки

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R25.

Релейный переключатель для блока аварийной сигнализации по оборотам вала
и для включения релейных переключателей R6-R23-R24

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
