РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

47

327 208 090 - 01 - 2005

КОМПОНЕНТЫ ЭЛЕКТРОУПРАВЛЕНИЯ

СИМВОЛ

НАЗНАЧЕНИЕ

ПРЕДОХРАНИТЕЛИ

РЕЛЕЙНЫЕ

ПЕРЕКЛЮЧАТЕЛИ

ДИОДЫ

СХЕМА

КОЛ-ВО

Частота вращения

вентилятора

1-4-29-30

R6-R7-R13

R25

11

Соломорезка

1-2

R7-R8-

R26

9

Обороты мотовила

и снятие лопастей

1-6-29-36

R6-R7-R23-R24-

R25

F

7

Дефлекторы

разбрасывателя

соломенной сечки

1-5-18-29-30

R13-R16

23

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

48

327 208 090 - 01 - 2005

СХЕМА (1) - КОНТУР ЭЛЕКТРОГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ СЛУЖЕБНОГО

УПРАВЛЯЮЩЕГО КЛАПАНА РЕЛЕ ПИТАНИЯ

Чтобы обеспечить полное питание электрического
контура для использования всех электромагнитных
клапанов управляющего клапана необходимо
включить оборудование.

Питание

контура

трехфазное

с

релейными

переключателями (R7, R13 и R6).

Далее приведено описание питания системы со
ссылками на схемы и соответствующие описания.

1) СИТУАЦИЯ A: РЕЛЕ ЗАКРЫТО

-

Клемма 85 реле R7 соединена с ”массой”.
Положительный провод предохранителя F1
(получающий питание непосредственно от
аккумулятора) соединяется с клеммой 30 и
выходит из 87a.

-

Заземление на реле R13 поступает через
клемму 85 соединения ”D

+”

генератора 114.

2) СИТУАЦИЯ B: КЛЮЧ ЗАЖИГАНИЯ В ПЕРВОМ

ПОЛОЖЕНИИ

-

В первом положении ключа зажигания реле
R7

приводится

в

движение

через

предохранитель

(F38),

положительный

провод присоединяется к клемме 30 и от
клеммы 87 и через предохранители F4 и F5
подает

питание

на

части

контура,

включающего

все

электромагнитные

клапаны

элементов

двустороннего

действия управляющего клапана.

-

Питание на реле (R13) и его включения
осуществляется через предохранитель F30
и клеммы 30 и 86.
Положительный провод идет от клеммы 87.

-

Питание на реле (R6) поступает с клеммы 30
через предохранитель F4, положительный
провод идет от клеммы 87a.

3) СИТУАЦИЯ C: ДВИГАТЕЛЬ ВКЛЮЧЕН

-

Генератор

(114)

размыкает

контур

соединения с ”массой” и переводит реле
(R13) в нейтральное положение; реле через
клемму

87a

обеспечивает

питание

электромагнитных клапанов для управления
жаткой

и

вертикальным

положением

мотовила через коробки реле (B и C).

-

Питание на реле (R6) поступает с клеммы 86
и клеммы 87a реле (R13).

4) СИТУАЦИЯ D: ПЕРЕКЛЮЧАТЕЛЬ ВКЛЮ-

ЧЕНИЯ МОЛОТИЛКИ ПРИ ВКЛЮЧЕННОМ
ДВИГАТЕЛЕ

-

С помощью переключателя включения
молотилки релейный переключатель R25
замыкает контур на ”массу” и включает
реле

(R6),

которое

через

клемму

87 активирует

функцию

управления

вариатором частоты вращения битера.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

49

327 208 090 - 01 - 2005

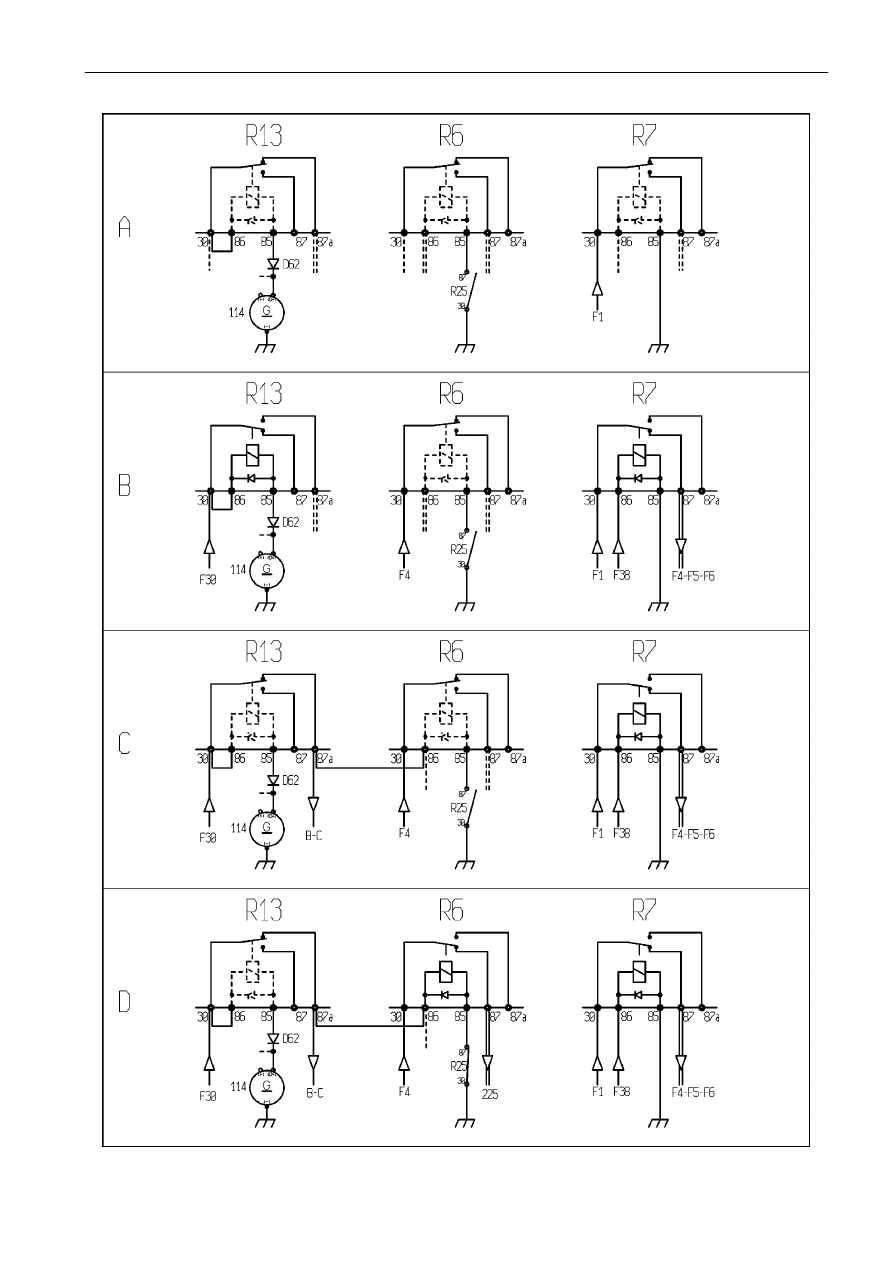

СХЕМА ¹ 1

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

50

327 208 090 - 01 - 2005

СХЕМА (2) - ОБЩАЯ ЭЛЕКТРИЧЕСКАЯ СИСТЕМА УПРАВЛЯЮЩЕГО КЛАПАНА

РИСУНОК ¹

E1

Общий электромагнитный клапан (¹)

E2

Электромагнитный клапан опускания жатки

E3

Электромагнитный клапан подъема жатки

Е4.

Электромагнитный клапан подъема мотовила

Е5.

Электромагнитный клапан опускания мотовила

Е6

Электромагнитный клапан возврата мотовила

Е7

Электромагнитный клапан перемещения мотовила вперед

E8

Электромагнитный клапан на выходе разгрузочной трубы

E9

Электромагнитный клапан на входе разгрузочной трубы

E12

Электромагнитный клапан повышения частоты вращения битера

E13

Электромагнитный клапан понижения частоты вращения битера

E19a

Электромагнитный клапан поперечной ориентации жатки влево (заказывается дополнительно)

E19b

Электромагнитный клапан поперечной ориентации жатки вправо (заказывается дополнительно)

(1)

к сигнальной лампе низкого заряда генератора

3A

Соединение с контуром регулировки частоты вращения мотовила

15

Внутренний разъем панели управления

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22

Кнопка регулировки вертикального положения мотовила

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23

Кнопки регулировки вертикального положения жатки

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25

Соединение с многофункциональным рычагом

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26

Микровыключатель движения мотовила назад

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27

Микровыключатель движения мотовила вперед

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

41

Разъем дополнительного кабеля

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

114

Генератор

223

Соединение системы автоматической установки уровня (автоматическое доковое перемещение)
(заказывается дополнительно)

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

224

Кнопка поперечной ориентации жатки

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

225

Кнопка регулировки частоты вращения битера

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

226

Кнопка регулировки положения разгрузочной трубы

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

227

Кнопки регулировки частоты вращения мотовила

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

228

Переключатель отключения с помощью многофункционального рычага

16

. . . . . . . . . . . . . . . . .

231

Переключатель включения/выключения молотильного устройства

16

. . . . . . . . . . . . . . . . . . . . .

B

Коробка реле для управления вертикальным положением жатки

2

. . . . . . . . . . . . . . . . . . . . . . . .

C

Коробка реле для управления вертикальным положением мотовила

2

. . . . . . . . . . . . . . . . . . . . .

D

Коробка реле для управления положением разгрузочной трубы

2

. . . . . . . . . . . . . . . . . . . . . . . . .

E

Коробка диодов для управления общим электромагнитным клапаном (N.O.)

2

. . . . . . . . . . . . .

F

Коробка диодов для управления общим электромагнитным клапаном (N.O.)

2

. . . . . . . . . . . . .

G

Коробка реле для управления боковым перемещением жатки
(заказывается дополнительно)

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

D62

Диод обеспечения работы двигателя

F1-F3-F4-
F5-F6

Fuses on front component-holding plate

F30-F31-
F36-F38

Fuses on rear component-holding plate

R6

Переключатель включения молотилки и включения двигателя

R7

Вспомогательное реле

R13

Реле обеспечения работы двигателя

R23

Реле увеличения частоты вращения мотовила (под платформой салона оператора)

R24

Реле снижения частоты вращения мотовила (под платформой салона оператора)

R25

Реле аварийного блока оборотов вала и включения реле R6-R23-R24

17

. . . . . . . . . . . . . . . . . . .

(*)

Включение аварийного блока оборотов вала (схема 16)

(**)

Соединение с концевым переключателем конца хода 231B (схема 9)
