Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 50
РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ
25
327 208 090 - 01 - 2005
РАБОТА ЖАТКИ
При нажатии кнопки на гидростатическом рычаге точного управления происходит подача питания на
перепускной электромагнитный клапан Е1. Одновременно с этим подается питание на катушки ”A” или ”B”
электромагнитного клапана Е19 (в зависимости от нажатой кнопки - перемещение жатки влево или
вправо). При этом масло из канала ”P” поступает в канал ”A” (или ”B”) и заполняет одну камеру цилиндра.
Одновременно с этим происходит слив масла из другой камеры в возвратную линию ”T” через тот же
электромагнитный клапан.
- Предохранительные клапаны (3 и 4) обеспечивают защиту гидравлической системы за счет слива
излишков масла в возвратную линию (130 бар) в случае ударов при движении.
При этом жатка устанавливается под определенным углом. Для регулировки используйте
соответствующий переключатель (на управляющем рычаге движения вперед).

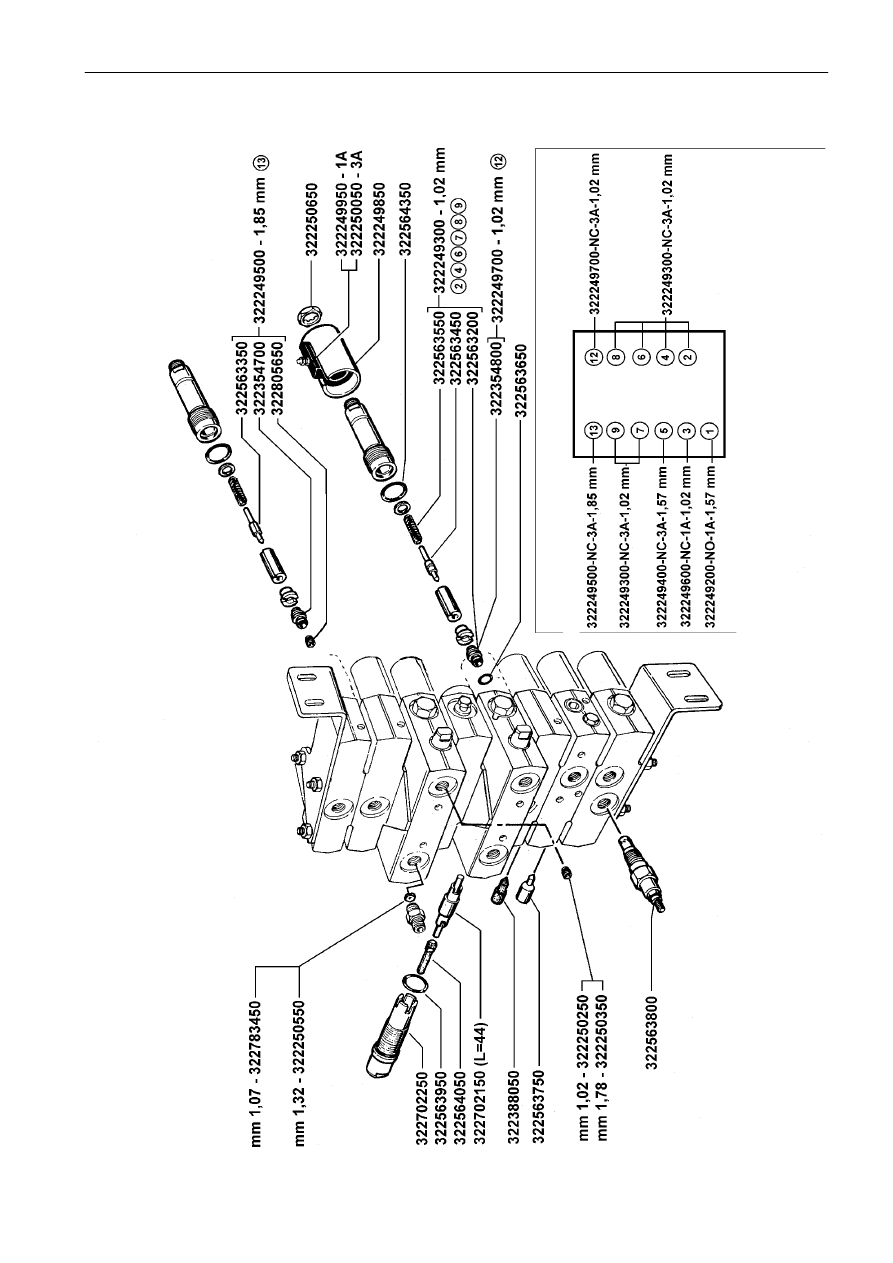

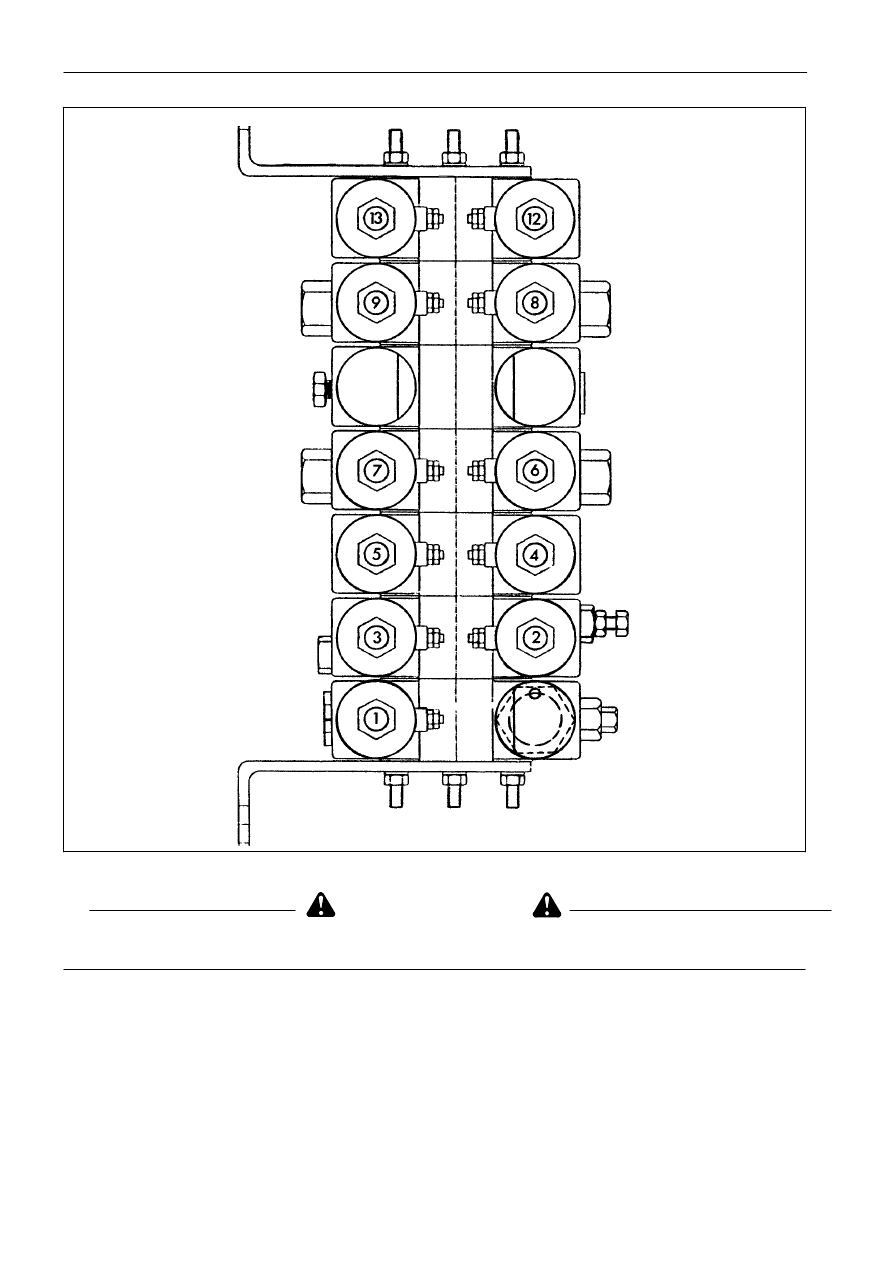

ПИТАНИЕ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА, УСТАНОВЛЕННОГО
В РАСПРЕДЕЛИТЕЛЬНОМ КЛАПАНЕ
УПРАВЛЕНИЕ БОКОВЫМ ПЕРЕМЕЩЕНИЕМ ЖАТКИ
ЦВЕТ
КАБЕЛЯ
ФУНКЦИЯ
ПРИВОД
ОБСЛУЖИВАЮЩЕГО
КЛАПАНА
ПИТАНИЕ
ОБСЛУЖИВАЮЩЕГО
КЛАПАНА
M - V/SG
L
Управление перемещением
жатки вправо и влево
♦
E1 - E19
Первое положение ключа
зажигания
(*)
(
♦
) Электромагнитный клапан Е1, расположенный на управляющем распределительном клапане.
(*) Отключите переключатель блокировки управления на многофункциональном рычаге
ТАБЛИЦА ЦВЕТОВ КАБЕЛЕЙ
Предупреждение: данная таблица используется только для дополнительного кабеля, предназначенного
для электрогидравлического управления и питания системы боковых перемещений жатки.
A = голубой - B = белый - C = оранжевый - G = желтый - H = серый - L = синий - M = коричневый
N = черный - R = красный - S = розовый - V = серый - Z = фиолетовый
