Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 48

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

17

327 208 090 - 01 - 2005

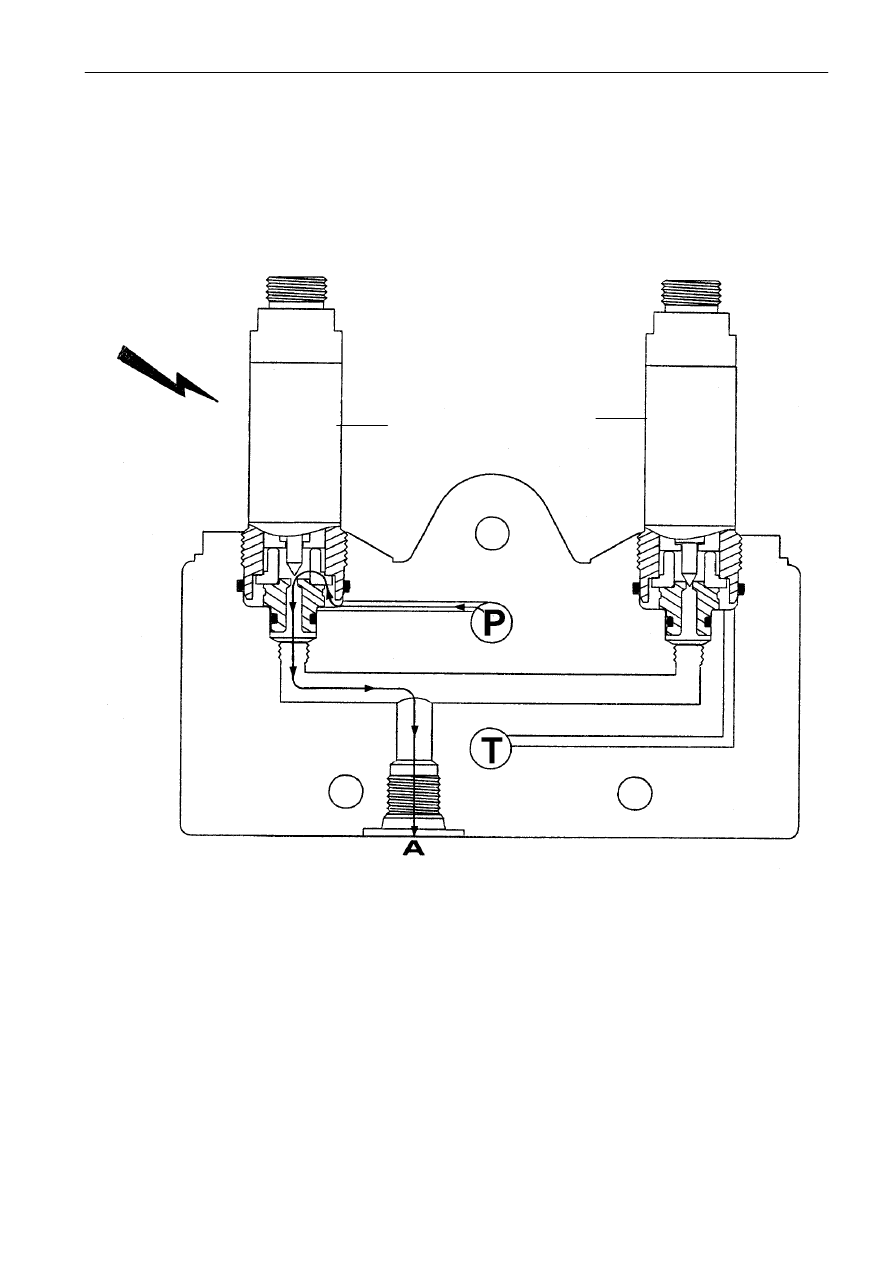

ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА, ОТВЕЧАЮЩИЙ ЗА ВЕРТИКАЛЬНОЕ

ПЕРЕМЕЩЕНИЕ МОТОВИЛА

ПОЛОЖЕНИЕ УПРАВЛЕНИЯ ПОДЪЕМОМ

E5

E4

E4. Включено питание электромагнитного клапана (4, стр. 8-10): подача масла из канала Р в канал А для

управления подъемом мотовила.

E5. Электромагнитный клапан (5, стр. 8-10) для управления подъемом мотовила.

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

18

327 208 090 -01 - 2005

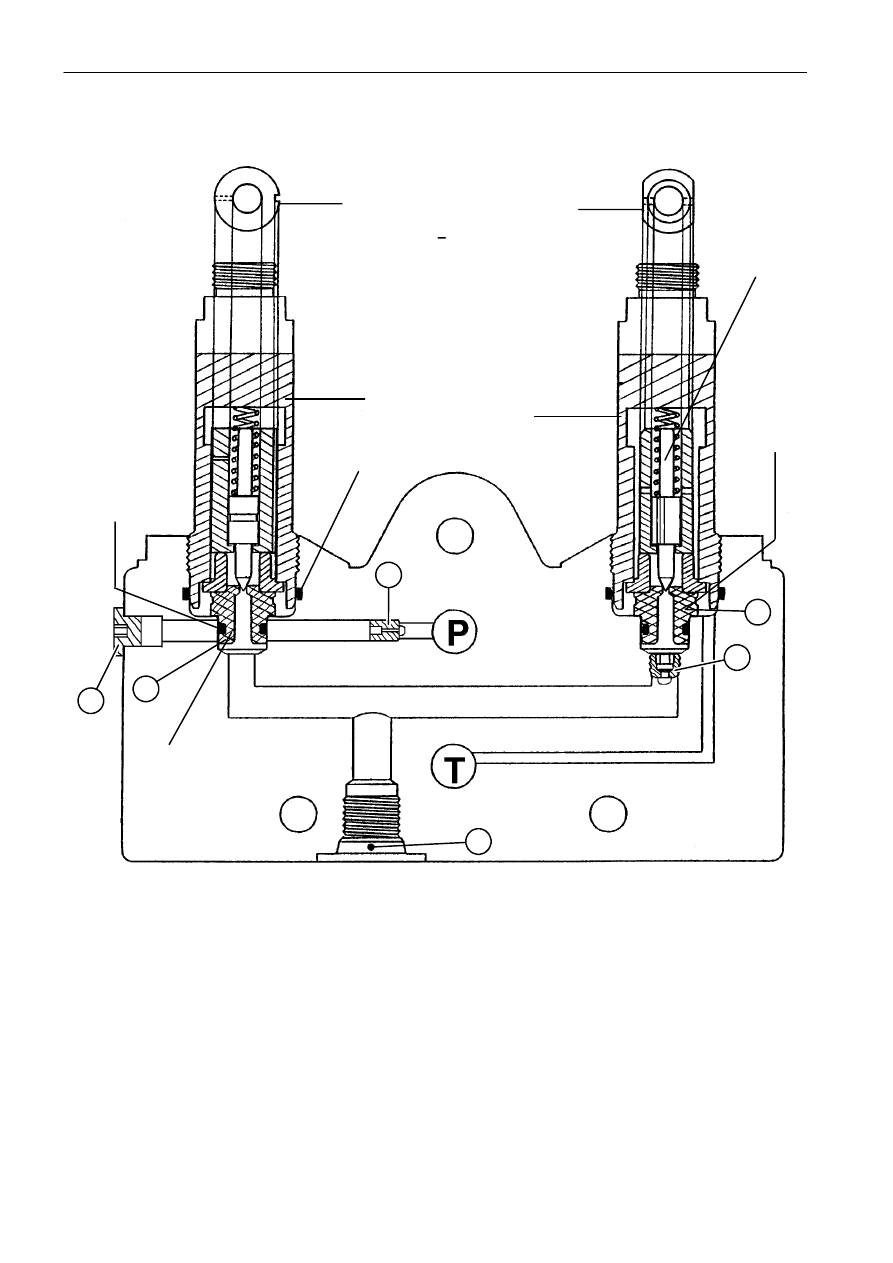

ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА, ОТВЕЧАЮЩИЙ ЗА ВАРИАТОР БИТЕРА

НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ

3

2

1

E13

E12

322354800

322564350 (*)

322563650 (*)

322563350

322354700

5

Y

V

6

4

1.

Гидравлический дроссель, установленный в подающем канале, с отверстием 0,46 мм и встроенным фильтром

2.

Гидравлический дроссель, установленный в возвратном канале, с отверстием 1,17 мм

3.

Пробка для доступа к дросселю (1)

4.

Пластиковый корпус клапана с отверстием 1,85 мм

5.

Пластиковый корпус клапана с отверстием 1,02 мм

6.

Место установки манометра, 45/55 бар, с тройником, спр.   292929, и соединениями, спр. ¹ 292388 и

¹

327840008

E12. Электромагнитный клапан (12, стр. 8-10) увеличения частоты вращения битера - спр. ¹ 322249700
E13. Электромагнитный клапан (13, стр. 8-10) уменьшения частоты вращения битера - спр. ¹ 322249500
Y.

Приводной поршень с лысками

V.

Цилиндрический приводной поршень

(*) Детали, являющиеся общими для всех электромагнитных клапанов

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

19

327 208 090 - 01 - 2005

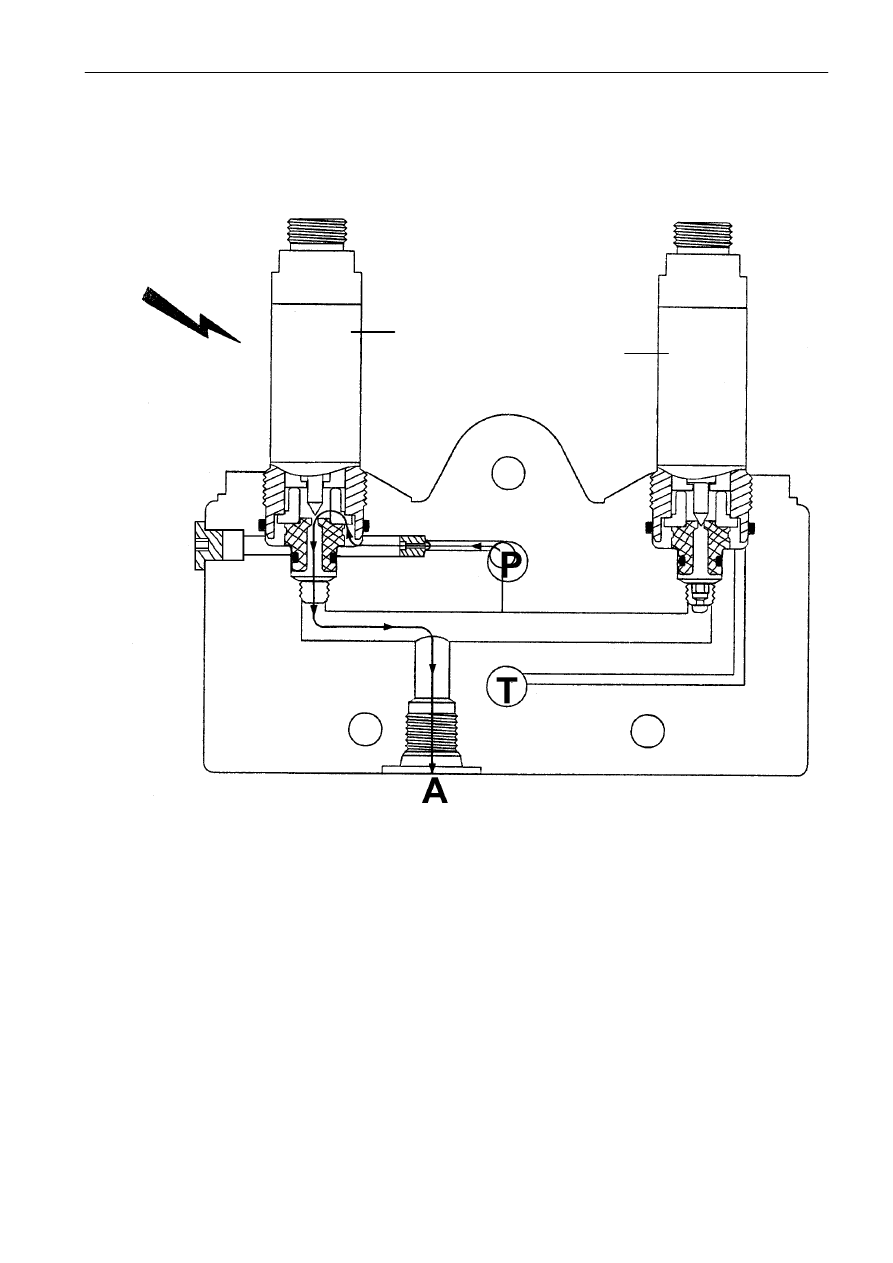

ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА, ОТВЕЧАЮЩИЙ ЗА ВАРИАТОР БИТЕРА

ПОЛОЖЕНИЕ ПОВЫШЕНИЯ ЧАСТОТЫ ВРАЩЕНИЯ

1

E13

E12

1.

Гидравлический дроссель

E12. Включено питание электромагнитного клапана (12, стр. 8-10): подача масла из канала Р в канал

А для повышения частоты вращения битера.

E13. Электромагнитный клапан (13, стр. 8-10), управляющий уменьшением частоты вращения битера

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

20

327 208 090 -01 - 2005

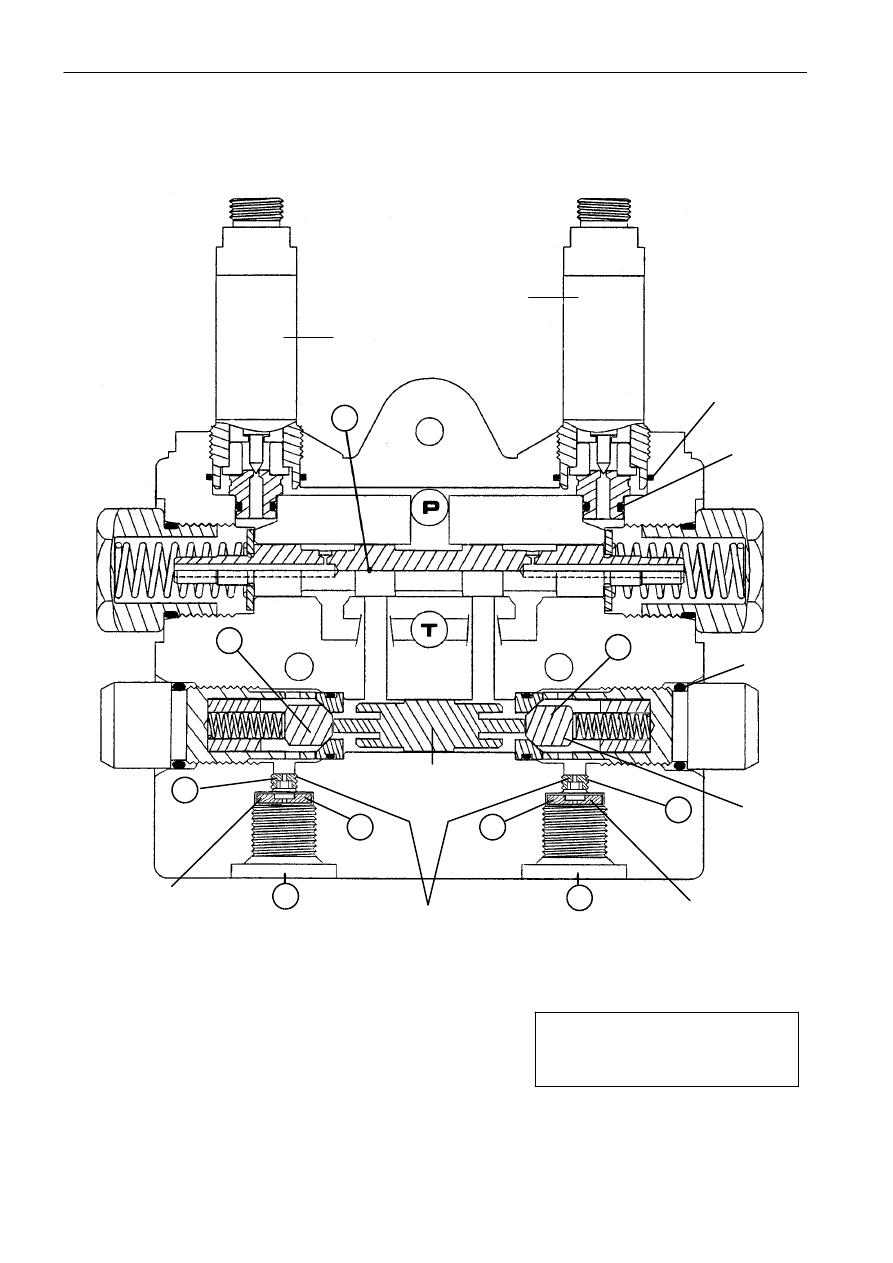

ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА, ОТВЕЧАЮЩИЙ ЗА ГОРИЗОНТАЛЬНОЕ

ПОЛОЖЕНИЕ МОТОВИЛА - РАЗГРУЗОЧНАЯ ТРУБА

НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ

E6-E8. Электромагнитный клапан (6-8 - схема на стр. 8-10) - поз. 322249300

E7-E9. Электромагнитный клапан (7-9 - схема на стр. 8-10) - поз. 322249300

2. Управляющий элемент

3. Запорный клапан

4. Соединения для подключения трубопроводов цилиндра

A = Гидравлический дроссель (схема на стр. 8-10)

B = Односторонний гидравлический дроссель (схема на стр. 8-10)

*

Детали, являющиеся общими для всех электромагнитных клапанов

2

4

4

3

3

A

B

A

B

E7-E9

E6-E8

322564350 (*)

322563650

(*)

322563950

(*)

322564050

(*)

322250550 Ш 1,32

(5)

322702150

L = 44 мм

322250350 Ш 1,78

(6)

322783450 Ш 1,07

(5) - (6)

Расположение гидравлического
дросселя

5. горизонтальное положение мотовила

6. Разгрузочная труба
