РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

9

327 208 090 - 01 - 2005

1 -

Перепускной управляющий клапан

2 -

Клапан управления вертикальным положением жатки

3 -

Клапан управления вертикальным положением мотовила

4 -

Клапан управления горизонтальным положением мотовила

5 -

Клапан управления ограничителем потока и давления

6 -

Элемент управляющего клапана трубы разгрузки бункера

7 -

Клапан управления вариатором частоты вращения битера

8 -

Вспомогательный масляный бачок

9 -

Вспомогательный масляный насос

10 -

Клапан управления боковым перемещением жатки (дополнительное оборудование)

11 -

Цилиндр управления боковым перемещением жатки (дополнительное оборудование)

12 -

Цилиндр управления вариатором заднего битера

13 -

Цилиндр управления положением разгрузочной трубы

14 -

Правый цилиндр управления горизонтальным положением мотовила

15 -

Левый цилиндр управления горизонтальным положением мотовила

16 -

Правый цилиндр управления вертикальным положением мотовила

17 -

Левый цилиндр управления вертикальным положением мотовила

18 -

Блок электромагнитных клапанов, который устанавливается на машинах с системой
Terra-Control

19 -

Цилиндры управления вертикальным положением жатки

20 -

Клапанный блок электрогидравлического управления

21 -

Цилиндр включения жатки

22 -

Цилиндр включения разгрузки зернового бункера

23 -

Цилиндр включения молотилки

24 -

Управляющий клапанвключения жатки

25 -

Управляющий клапан включения разгрузки бункера

26 -

Клапан управления включением молотилки

27 -

Перепускной элемент на возвратном масляном фильтре

28 -

Фильтр возвратной линии резервуара, 25 микрон

29 -

Гидропневматические амортизаторы, 0,75 л, давление 85 бар

31 -

Цилиндр включения соломорезки (только на машинах, оснащенных данным оборудованием)

32 -

Клапан управления включением соломорезки (только на машинах, оснащенных данным
оборудованием)

33 -

Насос усилителя рулевого управления

P -

Подача

T -

Разгрузка

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

10

327 208 090 -01 - 2005

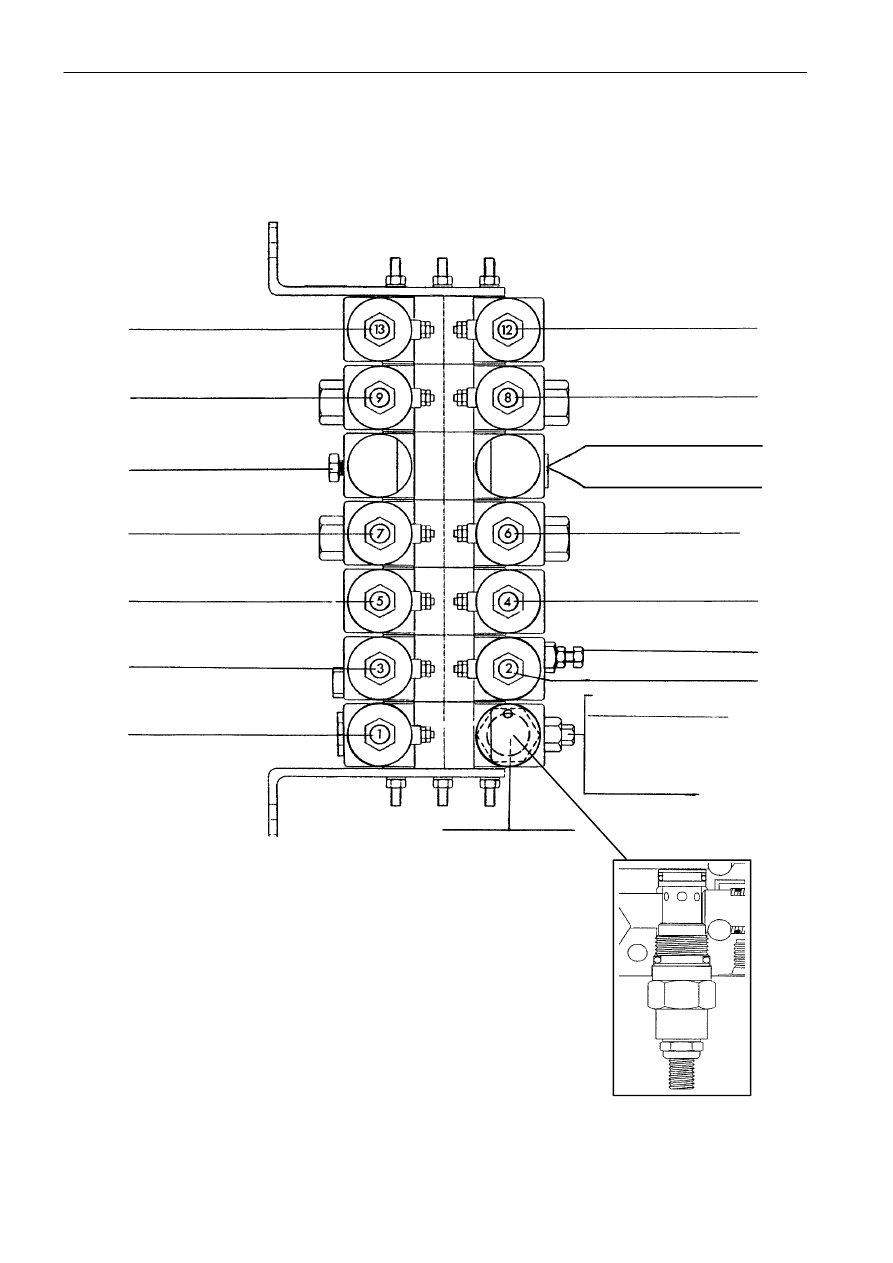

ОБСЛУЖИВАЮЩИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

(открывающий)

Уменьшение частоты

вращения битера

(открывающий)

Возврат

разгрузочной трубы

Редуктор давления (85 бар)

(открывающий)

Перемещение

мотовила вперед

(открывающий)

Опускание мотовила

(открывающий)

Подъем жатки

(закрывающий)

Золотниковый

клапан

Подъем жатки
Подъем мотовила
Регулировка

горизонтального

положения мотовила - 200 бар

Гнездо

для

подключения

манометра - 9/16 292930

(открывающий)

Опускание жатки

(открывающий)

Подъем мотовила

(открывающий)

Перемещение

мотовила назад

Соединение

с

клапаном

управления

электрогидравлическим включением

Винт регулировки скорости
опускания жатки

(открывающий)

Увеличение частоты

вращения битера

(открывающий)

Выход

разгрузочной трубы

Клапан ограничения

максимального давления -

200 бар

NC = клапан нормально закрытый

NO = клапан нормально открытый

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

11

327 208 090 - 01 - 2005

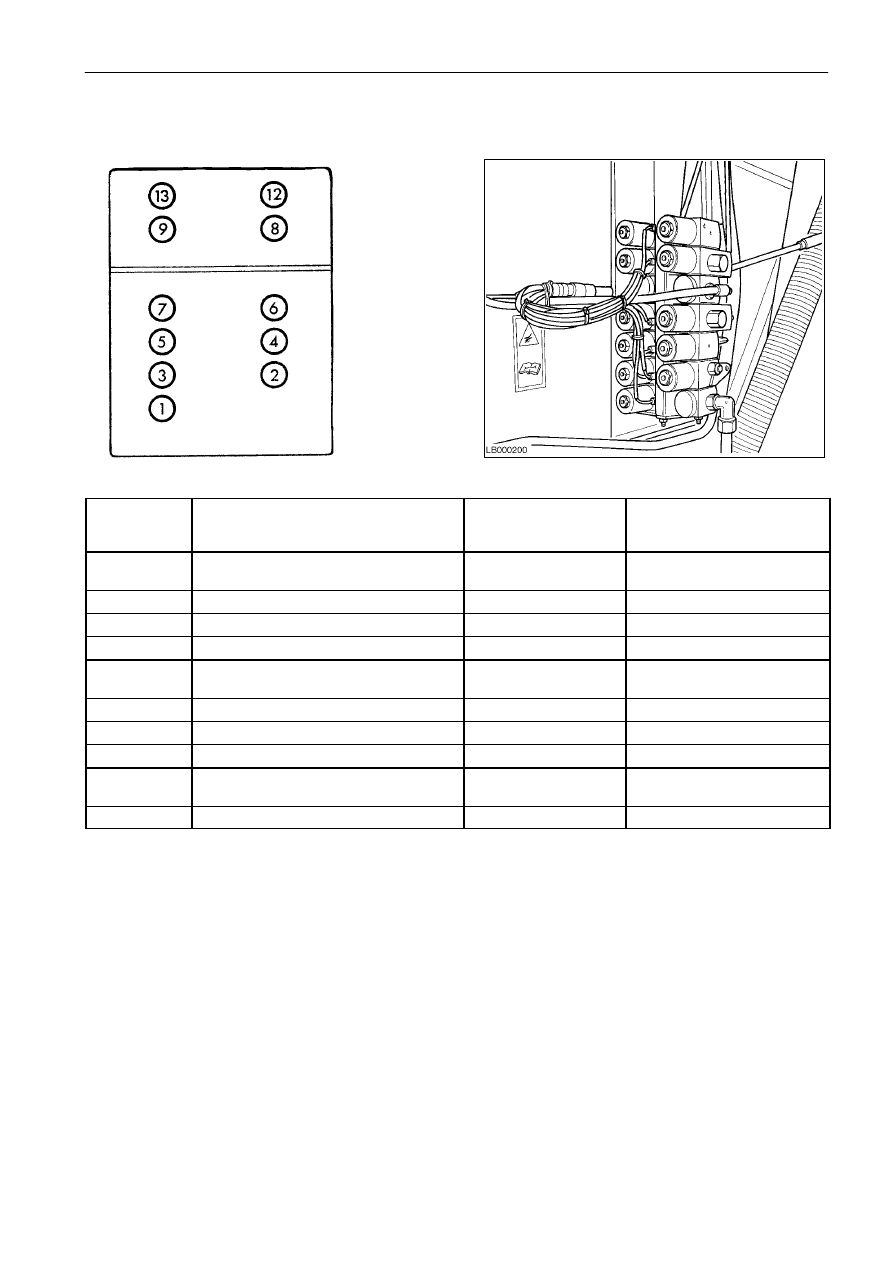

ПИТАНИЕ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА, РАСПОЛОЖЕННОГО В ОБСЛУЖИВАЮЩЕМ

РАСПРЕДЕЛИТЕЛЬНОМ КЛАПАНЕ

ЦВЕТ

КАБЕЛЯ

ФУНКЦИЯ

ПРИВОД

ОБСЛУЖИВАЮЩЕГО

КЛАПАНА

ПИТАНИЕ

ОБСЛУЖИВАЮЩЕГО

КЛАПАНА

M

-

MS

L

Подъем жатки

1

-

3

с работающим

двигателем

(*)

S

Опускание жатки

2

”

(*)

M

-

ZB

L

Подъем мотовила

1

-

4

”

(*)

H

Опускание мотовила

5

”

(*)

M

-

A

Перемещение мотовила вперед

1

-

7

Первое положение

ключа зажигания

M

-

MC

L

Перемещение мотовила назад

1

-

6

”

M

-

VZ

L

Открытие поворотной трубы

1

-

8

”

(*)

M

-

C

Возврат поворотной трубы

1

-

9

”

(*)

M

-

MN

L

Повышение частоты вращения битера

1

-

12

включенный двигатель

и молотилка

R

Уменьшение частоты вращения битера

13

”

(*) Отключите переключатель контрольного отключения многофункционального рычага

ПРИМЕЧАНИЕ: запрещается менять электромагнитные клапаны местами, некоторые из них не являются

взаимозаменяемыми

Электромагниты 1 и 3, 1 A (13,8 Ом)
другие электромагниты, 3 A (3,4 Ом)
ПРИМЕР: кабель M обеспечивает питание электромагнитного клапана 1, кабель S - питание
электромагнитного клапана 2

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТА КАБЕЛЕЙ

A = голубой - B = белый - C = оранжевый - G = желтый - H = серый - L = синий - M = коричневый -
N = черный - R = красный - S = розовый - V = зеленый - Z = фиолетовый

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

12

327 208 090 -01 - 2005

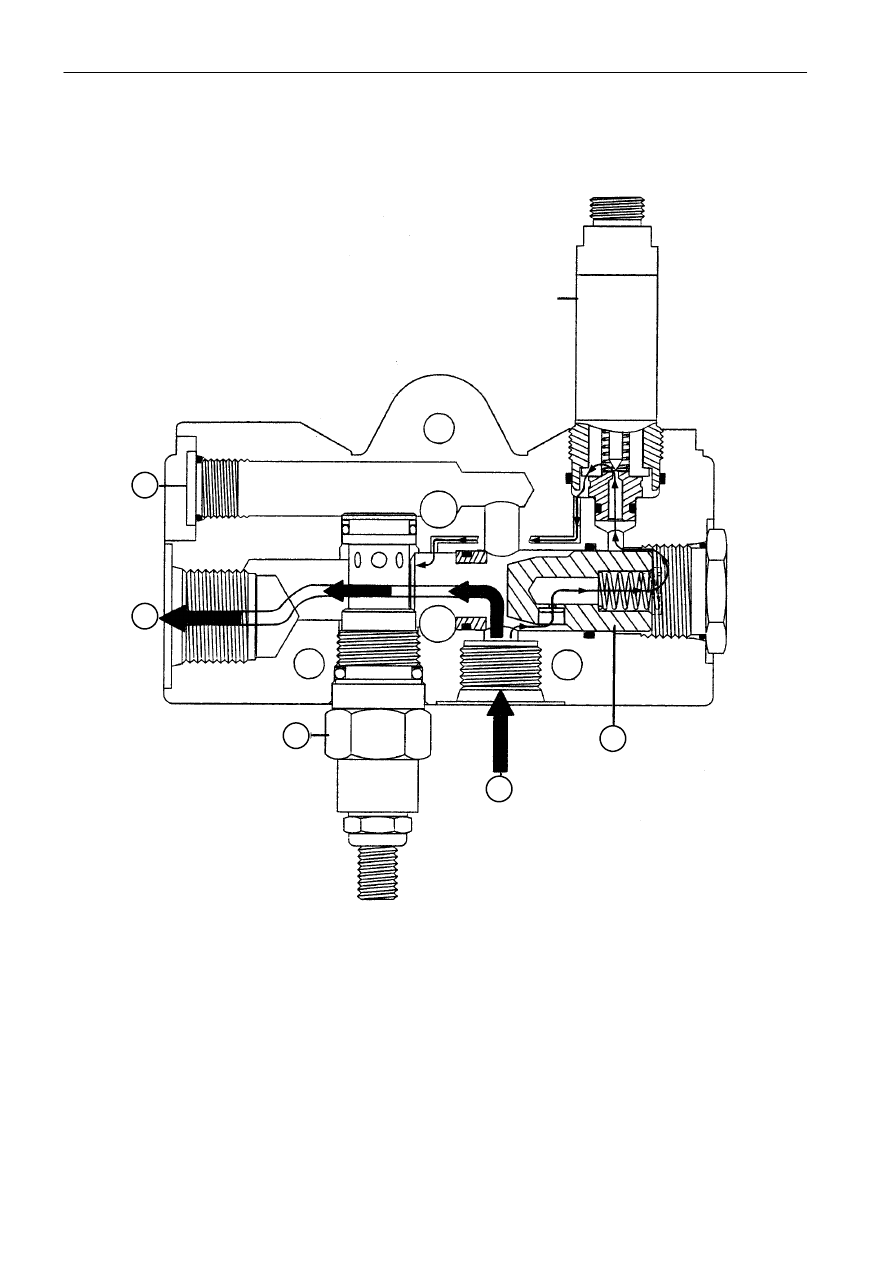

ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА (ПЕРЕПУСКНОГО)

ОТКРЫТОЕ ПОЛОЖЕНИЕ - МАСЛО ПОСТУПАЕТ В ВОЗВРАТНУЮ ЛИНИЮ

6

4

5

3

2

E1

E1. Закрывающий электромагнитный клапан для управления элементом (2) - (1, стр. 8-10) -

спр. ¹ 322249200

2.

Элемент с гидравлическим управлением, закрывающий возвратную линию

3.

Подача масла от насоса

4.

Возврат масла в резервуар

5.

Клапанмаксимальной подачи (200 бар) - спр. ¹ 322563800

6.

Разъем для подключения манометра
