Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 39





РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

19

327 208 090 - 01 - 2005

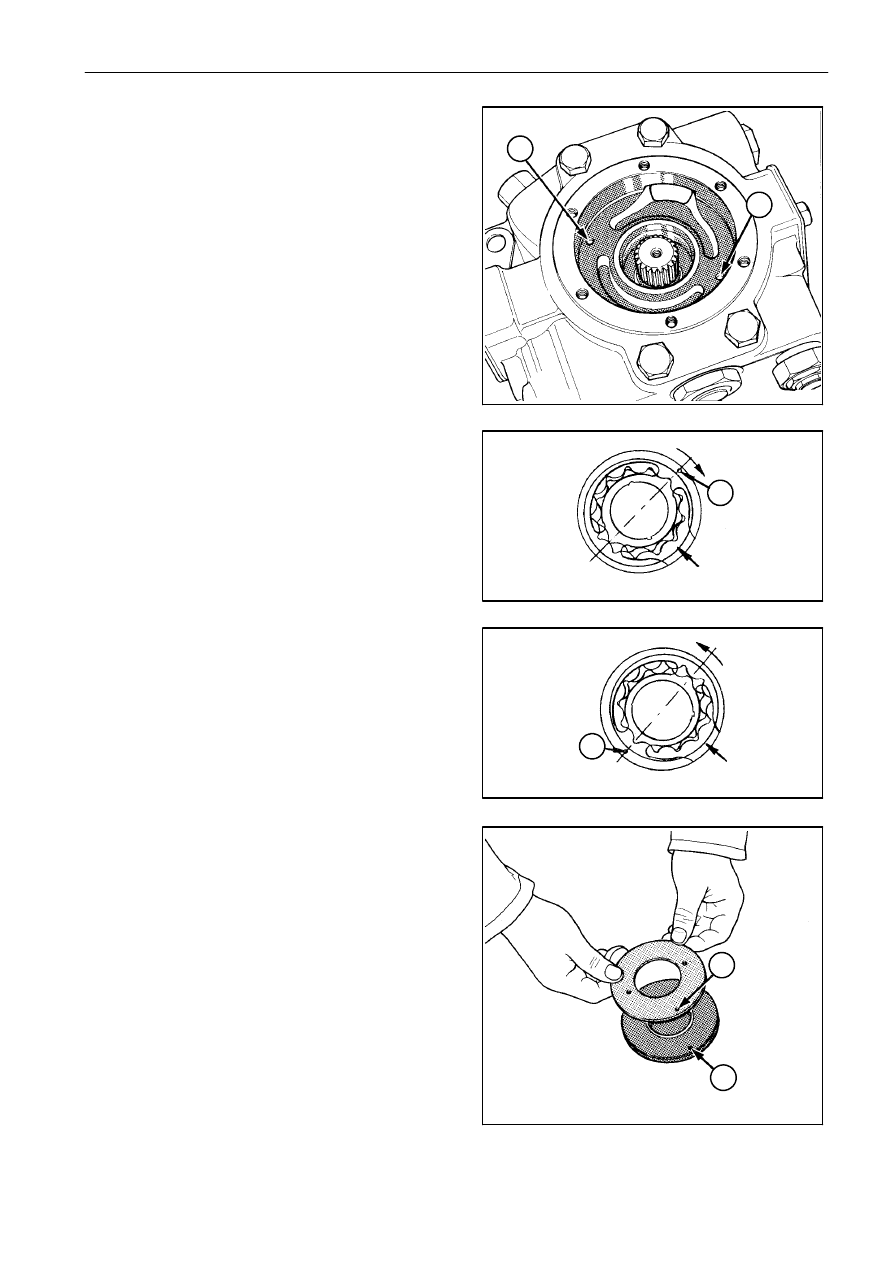

Сборка

Перед сборкой нанесите тонкий слой вазелина на
внутренний и наружный диаметры и боковые
части зубчатой передачи.

ПРИМЕЧАНИЕ: вращение насоса подачи зависит

от расположения эксцентрикового
кольца

зубчатой

передачи,

внутренней и наружной пластин и
положения

(9)

установочного

штифта крышки.

Выполняется следующим образом:

1. установите

внутреннюю

пластину

(8)

и

эксцентриковое кольцо (7) (рис. 26);

2. установите

штифт

(6)

для

правильного

расположения

пластин

и

наружного

эксцентрикового кольца, которое обеспечит
вращение насоса

в

нужном

направлении

(рис. 26);

На рисунке 28 показано вращение по часовой
стрелке, на рисунке 29 - против часовой
стрелки

(если

смотреть

со

стороны

передаточного вала).
Стрелки соответствуют стороне всасывания.

3. Установите зубчатую передачу и наружную

пластину;

4. вставьте шпонку (4 - рис. 24) в вал насоса.

Установите вал (3) наполняющего насоса
(рис. 24);

5. плавно извлеките установочный штифт, не

смещая установленные детали;

6. нанесите слой

смазки

на

штифт,

чтобы

вставить его в отверстие (N - рис. 30) крышки
насоса подачи;

7. установите крышку насоса подачи вместе со

штифтом на отцентрированные детали; при
сборке следите, чтобы наружная поверхность
крышки не повредилась;

8. установите на место крышку насоса подачи

(2 - рис. 23).

9. Заверните шесть болтов с шестигранными

головками (1 - рис. 22) и затяните их с
приложением момента 13,5 Нм.

27

28

29

30

9

9

L

L

N

N

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

20

327 208 090 -01 - 2005

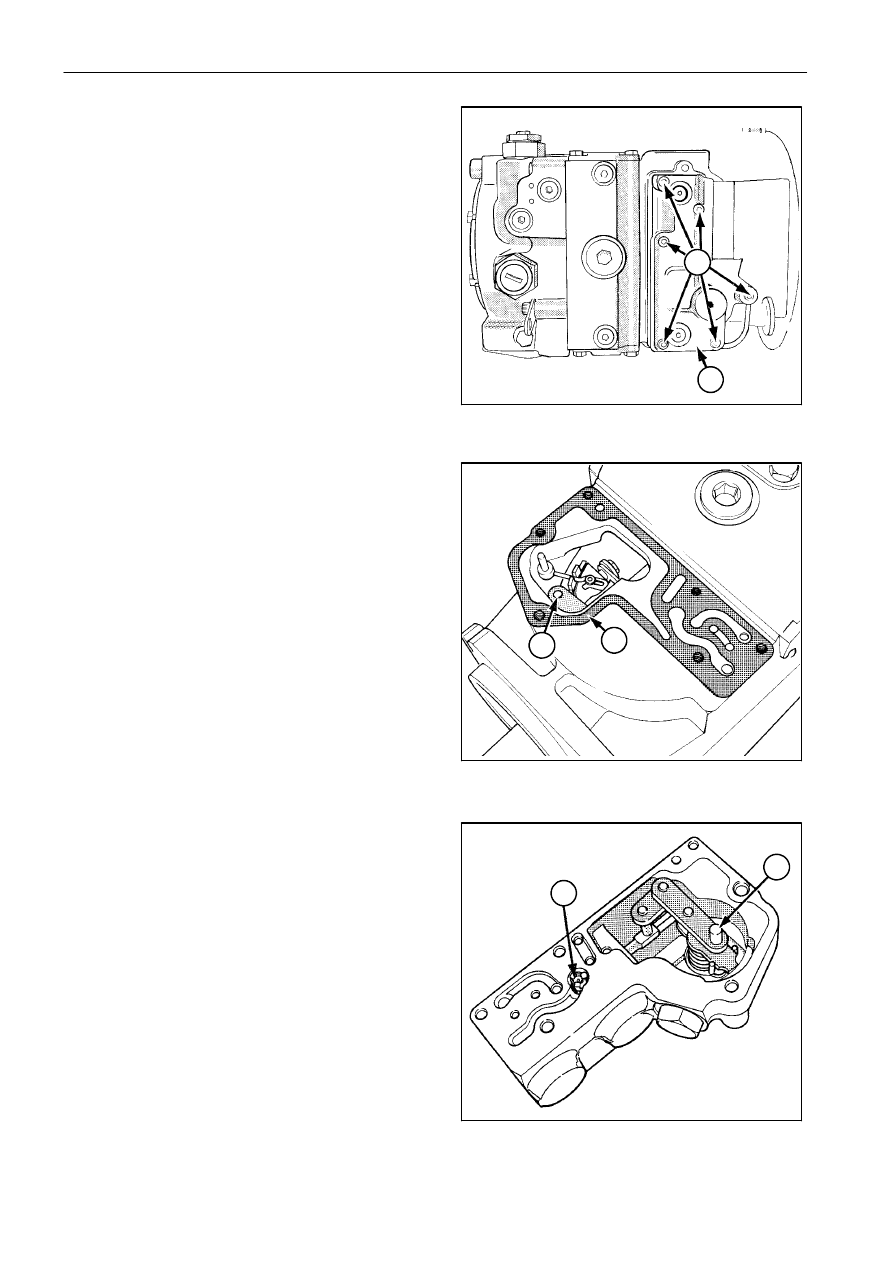

ОПЕРАЦИЯ 2921622
Сервопривод - Замена

Замена

1. Слейте

масло

из

бака

гидростатической

системы.
Отверните шесть винтов с цилиндрическими
головками

(1)

и,

приподняв

клапан

сервоуправления (2), извлеките его из корпуса
вместе с уплотнением.

ВНИМАНИЕ:

обеспечьте

защиту

открытых

поверхностей

и

полостей

от

возможных

повреждений

и

попадания посторонних предметов.
Посторонние тела при попадании
внутрь

могут

стать

причиной

неуправляемого

движения

комбайна.

2. Установите новый уплотнитель (3) в корпус.

3. Убедитесь, что контрольное отверстие (4) и

пружина расположены правильно.

4. Установите штифт (5) контрольного звена в

соответствующее

отверстие

(6)

шарнира,

присоединенного к наклонному диску.

5. Переместите его вперед и назад, чтобы

убедиться, что штифт установлен надежно.
Установка выполнена правильно, если для
перемещения рычага управления в центр
необходимо приложить значительное усилие.

6. Установите систему управления на корпус

насоса, выровняйте уплотнитель и затяните
винты (1) с приложением момента 16 Нм.

7. Заполните бак

гидростатической

системы

маслом, следуя указаниям на стр. 16, затем
удалите воздух из системы.

31

32

33

1

2

6

3

5

4

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

21

327 208 090 - 01 - 2005

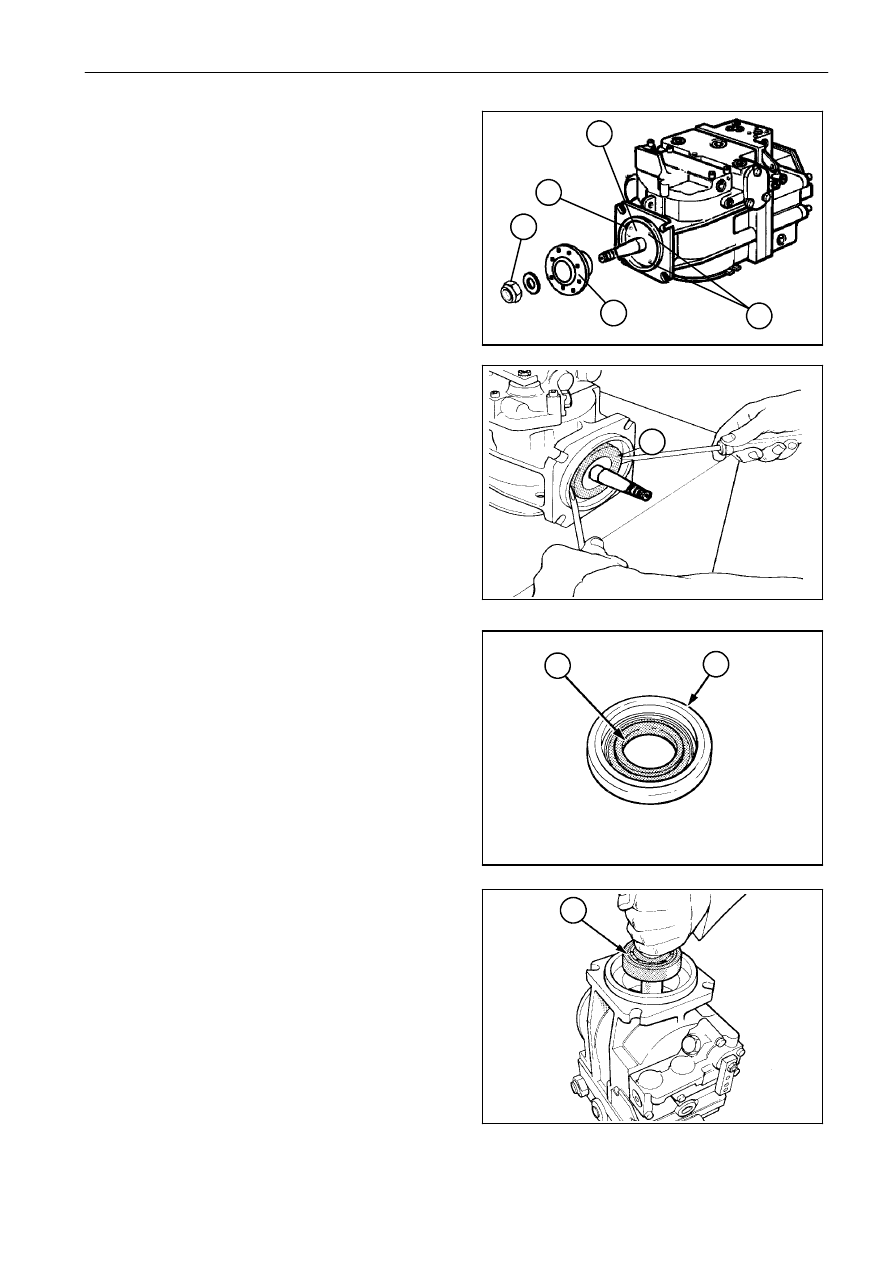

ОПЕРАЦИЯ 2921631
Замена переднего уплотнителя
насоса

ПРИМЕЧАНИЕ: операцию также можно выпол-

нять, если насос установлен на
машину. Для этого слейте масло,
снимите ремень управления и
шкив,

отверните

гайку (1)

и

снимите ступицу.

1. Отверните четыре крепежных винта (3) и

уплотнительную пластину (4).

2. Снимите опору (5) вместе с уплотнителем и

уплотняющим кольцом (6), как показано на
рисунке, аккуратно ударяя по концу вала
резиновым молотком.

3. Извлеките уплотнитель (6) из опоры (5).

Убедитесь

в

отсутствии

повреждений

и

царапин

на

поверхности

опоры,

нового

уплотнителя и уплотняющего кольца.
Вставьте новый уплотнитель в опору, следя за
тем, чтобы не повредить его.

ПРИМЕЧАНИЕ: уплотнители поставляются в виде

комплекта. Если самоконтрящаяся
гайка (1, рис. 34) снималась, при
сборке замените ее новой.

4. Установите ступицу

и

затяните самокон-

трящуюся гайку

с

приложением

момента

450

÷600 Нм.

Снятие вала и повторная сборка

5. Поверните насос так, чтобы фланец оказался

сверху, затем снимите вал (7) и подшипник.

Тщательно

проверьте

уплотняемые

поверхности

вала

на

отсутствие

следов

ржавчины, износа или загрязнения, затем
установите вал (7) на место.

34

35

36

37

5

5

6

7

3

3

4

1

2

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

22

327 208 090 -01 - 2005

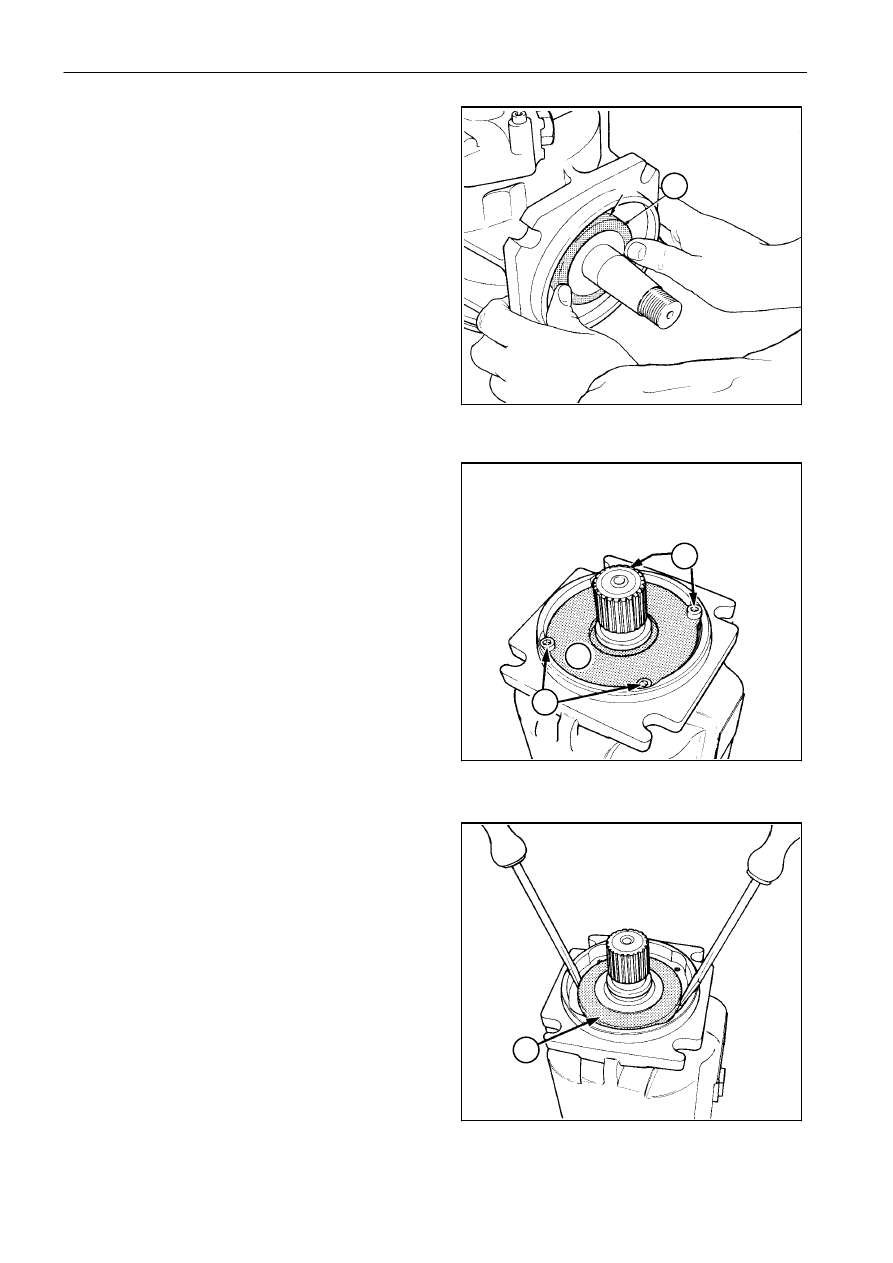

6. Обмотайте

конец

вала

пленкой,

чтобы

предотвратить

повреждения

уплотняющей

кромки.
Нанесите вазелин на уплотнитель.
Установите

опору (6)

с

уплотнителем

и

зажимной пластиной (4).
Заверните четыре винта (3) и затяните их
моментом 13,5 Нм.

ОПЕРАЦИЯ 2921642
Замена переднего уплотнения
гидростатического двигателя

1. Отверните

четыре

винта (1)

и

снимите

пластину (2).
Используйте молоток для нанесения ударов
по концу вала (резиновый или пластиковый
молоток).

2. Извлеките опору (3) и уплотняющее кольцо,

как показано на рисунке.
Если

это

невозможно

сделать

вручную,

воспользуйтесь отверткой.

ПРИМЕЧАНИЕ: фланец

двигателя

должен

быть расположенсверху.

3. Замените

все

поврежденные

элементы

(уплотнитель, уплотняющее кольцо, опору).

4. Обработайте

уплотнитель

вазелином

(консистентной смазкой).

5. Затяните

четыре

винта (1

-

рис.

39)

с

приложением момента 13,5 Нм.

38

39

40

6

1

2

1

3
