Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 20

8

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 092 - 01 - 2007

F

ИДЕНТИФИКАЦИОННЫЙ НОМЕР ДВИГАТЕЛЯ

Двигатели NEF с общей

топливораспределительной рампой

4

H

E

9

6

8

7

(P)
(N)

J 100

*

+

Тип блока цилиндров двигателя:
H = Неструктурный блок

цилиндров 4 клапана

Двигатель

Положение цилиндров:
9 = 4-тактный

вертикальный

N

° Цилиндров

6 = 6 цилиндров

Топливо - впрыск

8 = Дизельный
промежуточный
охладитель

Условие

7 = Машины Agric. - Землеройные машины

Номинальная мощность

Уровень выбросов

J 100 = TIER 3

X

Y

Y

Y

X = 1 общая топливораспредели-

тельная рампа, 4 клапана

Y

Y

Y

Y

Серийный номер

Y

Y

Семейство
двигателей

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

1

327 208 090 - 01 - 2005

Раздел 14 - Механизм отбора мощности (МОМ)

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

14000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Моменты затяжки соединений

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Вид сбоку

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Инструменты

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Описание работы

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 100

Механизм отбора мощности

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Муфта между ведущим и ведомым флан цем . . . . .

Вал отбора мощн ости . . . . . . . . . . . . . . . . . . . . . . . . . . .

МОМ молотилки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Тран смиссия гидростатического н асоса . . . . . . . . . .

Муфта между двигателем и валом трансмиссии
Transfluid RBD 11 S

Резиновые прокладки

На двух подшипниковых опорах

Поликлиновый 4-рядный ремень

Поликлиновый 3-рядный ремень

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

2

327 208 090 - 01 - 2005

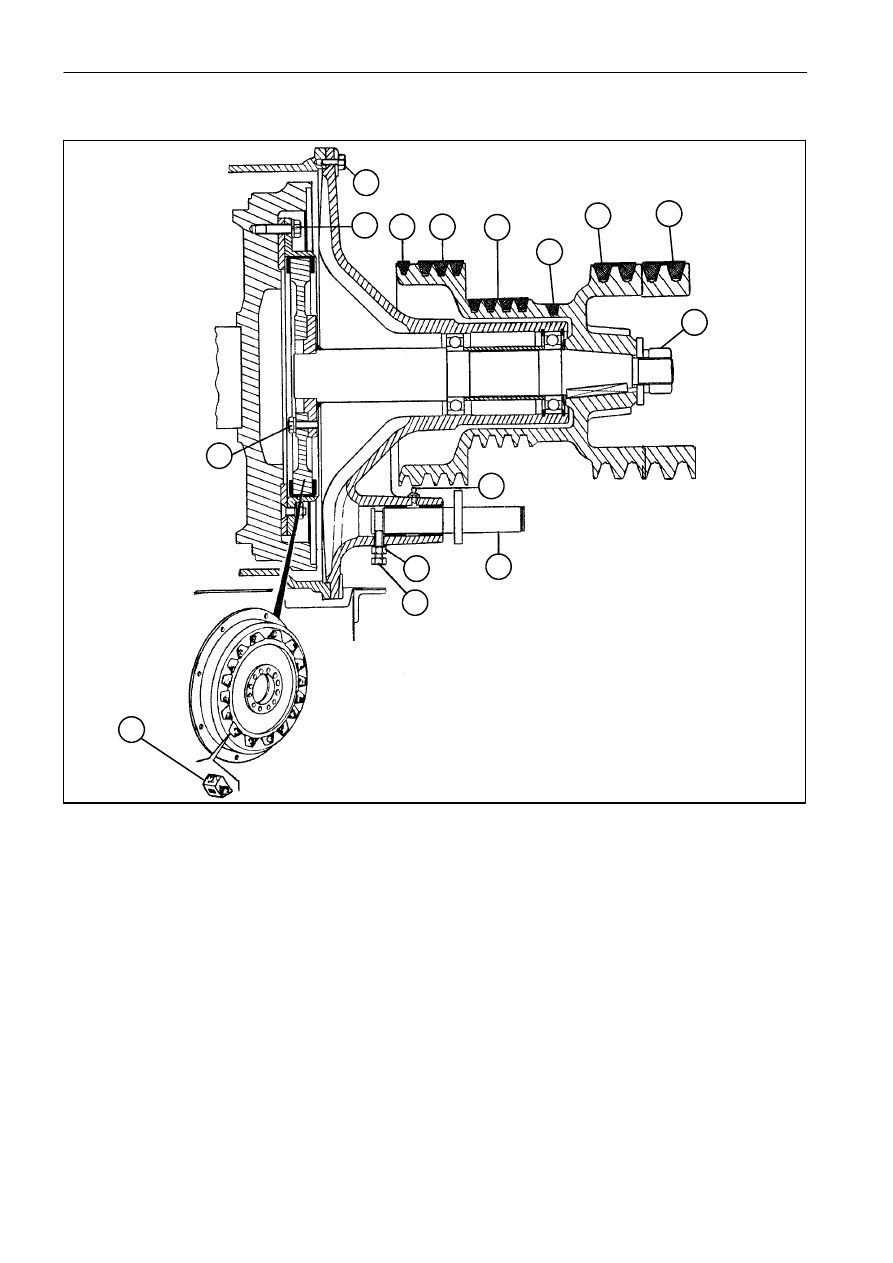

МОМЕНТЫ ЗАТЯЖКИ И ВИДЫ В РАЗРЕЗЕ

1

2

4

5

6

3

10

12

13

11

14

15

7

8

9

1 -

крепежные винты опоры МОМ (момент
затяжки - 60 Нм)

2 -

Крепежные

винты

ведущей

пластины

муфты (момент затяжки 49 Нм)

3 -

Крепежные

винты

ведомой

пластины

муфты

(момент

затяжки

74

Нм

с

использованием состава Loctite 270)

4 -

Управляющий клапан и ремень трансмиссии
гидравлического насоса рулевой системы

5 -

Поликлиновый

ремень

трансмиссии

гидравлического насоса

6 -

Поликлиновый

ремень

трансмиссии

молотилки

7 -

Поликлиновый

ремень

трансмиссии

соломорезки (если установлен)

8 -

Поликлиновый ремень системы разгрузки
зернового бункера

9 -

Приводной ремень компрессора

10 -

Масленка

11 -

При

установке

натяжителя

ремня

молотилки (12) закрутите винт (11) так,
чтобы он касался дна проточки на пальце.
Затем ослабьте его до свободного вращения
и затяните контргайку (13).

14 -

Резиновые прокладки для обеспечения
зацепления муфты

15 -

Затяните гайку моментом 700 Нм.

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

3

327 208 090 - 01 - 2005

ИНСТРУМЕНТЫ

В данном разделе приведен перечень
инструментов, необходимых для
выполнения различных работ.

291051

Съемник

296008

Стяжки

293495

Устройство для установки

ОПИСАНИЕ РАБОТЫ

Отбор

мощности

производится

через

вал

трансмиссии, присоединенный к двигателю при
помощи соединительного кольца.
Приводная пластина соединена с маховиком
двигателя, а ведомая - к передаточному валу.
Передаточный вал опирается на два подшипника,
установленных в кожухе двигателя.
На передаточном вале установлен приводной
шкив с различными ремнями.

Ремень трансмиссии гидростатического насоса.
Ремень трансмиссии гидростатического насоса.
Приводной ремень молотилки
Приводной ремень системы разгрузки зернового
бункера.
Приводной

ремень

соломорезки

(если

установлена)

ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

НЕИСПРАВНОСТИ

ВОЗМОЖНЫЕ ПРИЧИНЫ

СПОСОБЫ УСТРАНЕНИЯ

Биение передаточного вала.

1.

Износ резиновых прокладок

2.

Повреждение резиновых
прокладок.

3.

Износ шпонки между валом
и шкивом.

4.

Ослаблена крепежная гайка
шкива.

5.

Увеличенный зазор в
подшипниках.

Замените прокладки.

Замените прокладки.

Замените шпонку и проверьте
пазы.

Затяните гайку и проверьте
муфты.

Заменить подшипники.

Вал МОМ не вращается.

1.

Сломана муфта.

2.

Срезаны болты ведущего
диска.

3.

Сломанвал МОМ.

4.

Срезана шпонка.

Замените.

Замените винты.

Замените вал.

Проверьте шпоночный паз и,
если он не имеет повреждений,
замените шпонку.
