Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 16

16

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

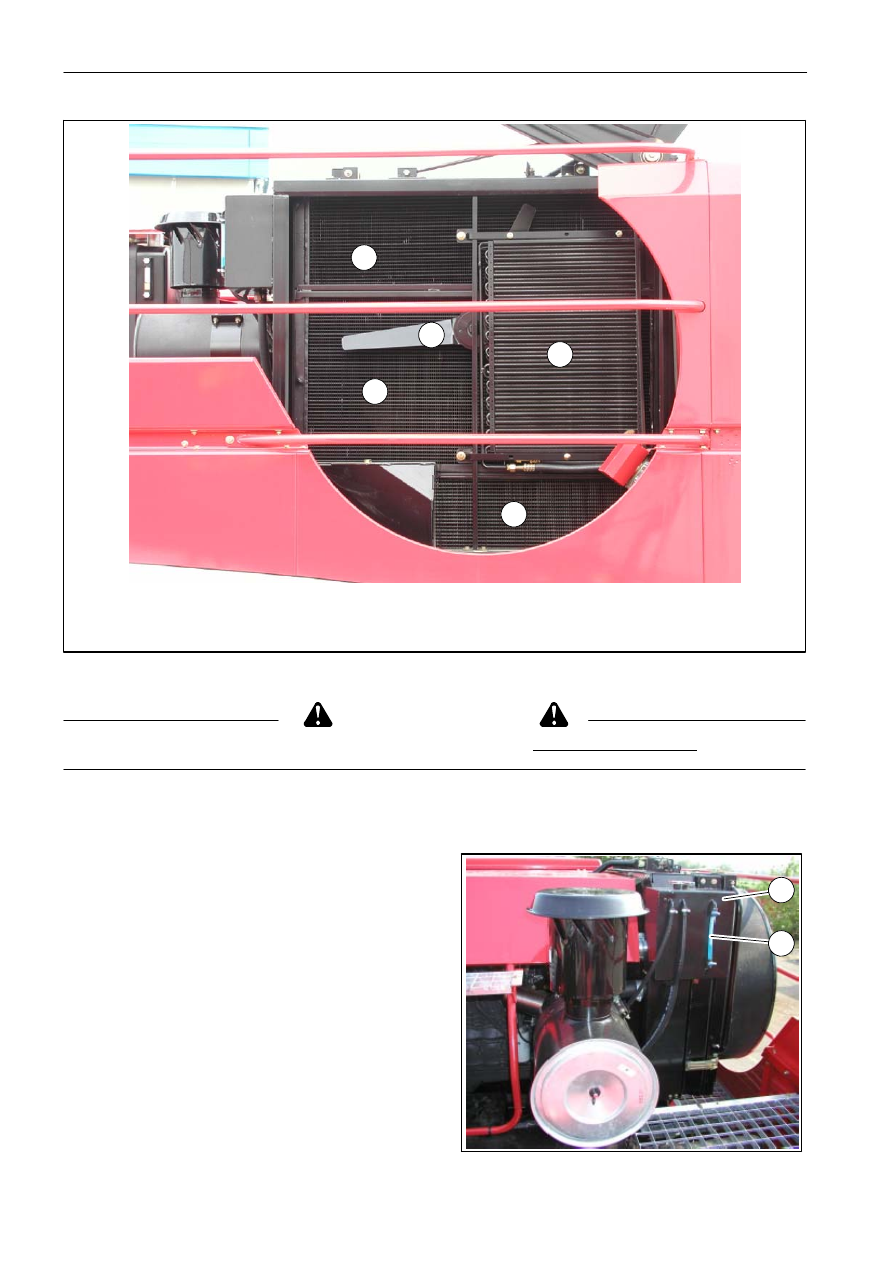

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

A

B

C

D

E

A Воздушный радиатор
B Холостой вентилятор
C Водоохладитель

D Конденсатор
E Маслоохладитель

The engine cooling system is supplied with permanent ANTI FREEZE liquid (50% water an 50% Anti freeze).
Для заливки требуется около 40 л.

ПРЕДОСТЕРЕЖЕНИЕ

Уровень охлаждающей жидкости следует проверять ежедневно на холодном двигателе.

ВНИМАНИЕ: запрещается запускать двигатель при отсутствии охлаждающей жидкости в системе
охлаждения.
Необходимо выполнять замену охлаждающей жидкости в радиаторе каждые 2 года.

РАДИАТОР И РАСШИРИТЕЛЬНЫЙ БАЧОК

Проверить, что уровень жидкости на 10 см ниже
верхнего края расширительного бачка (1). Этот
уровень соответствует середине уровнемерной
трубки (2).

ВНИМАНИЕ: никогда не запускать двигатель без
жидкости в системе охлаждения. When delivering
the machine, the circuit is filled with ANTI FREEZE
protecting the system.

2

1

17

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

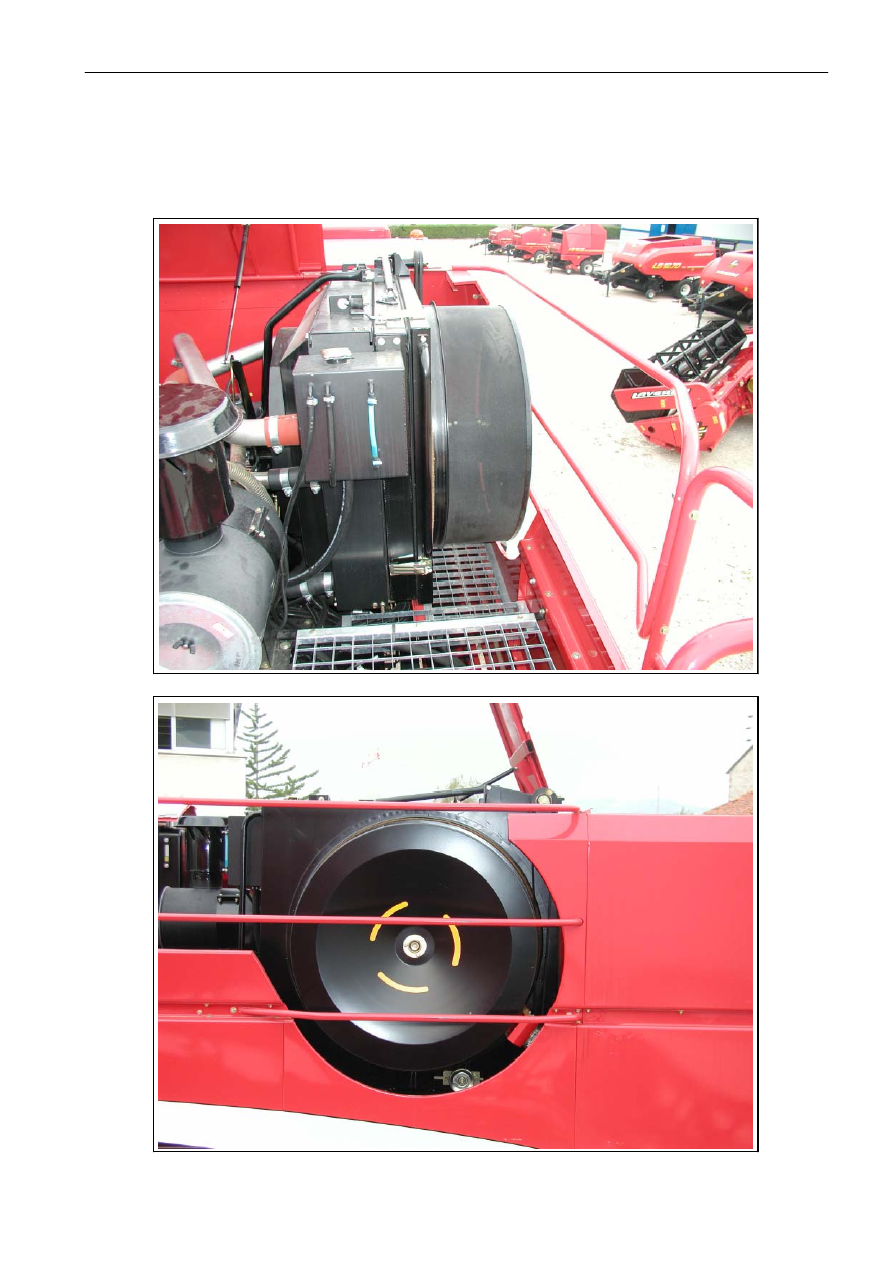

ВРАЩАЮЩИЙСЯ ПЫЛЕУЛОВИТЕЛЬ

Вращающийся пылеуловитель оснащен щеткой, которая обеспечивает герметичность впускного
отверстия радиатора.

Перед началом сезона проверяйте герметичность щетки для предотвращения попадания пыли в радиаторы.

18

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

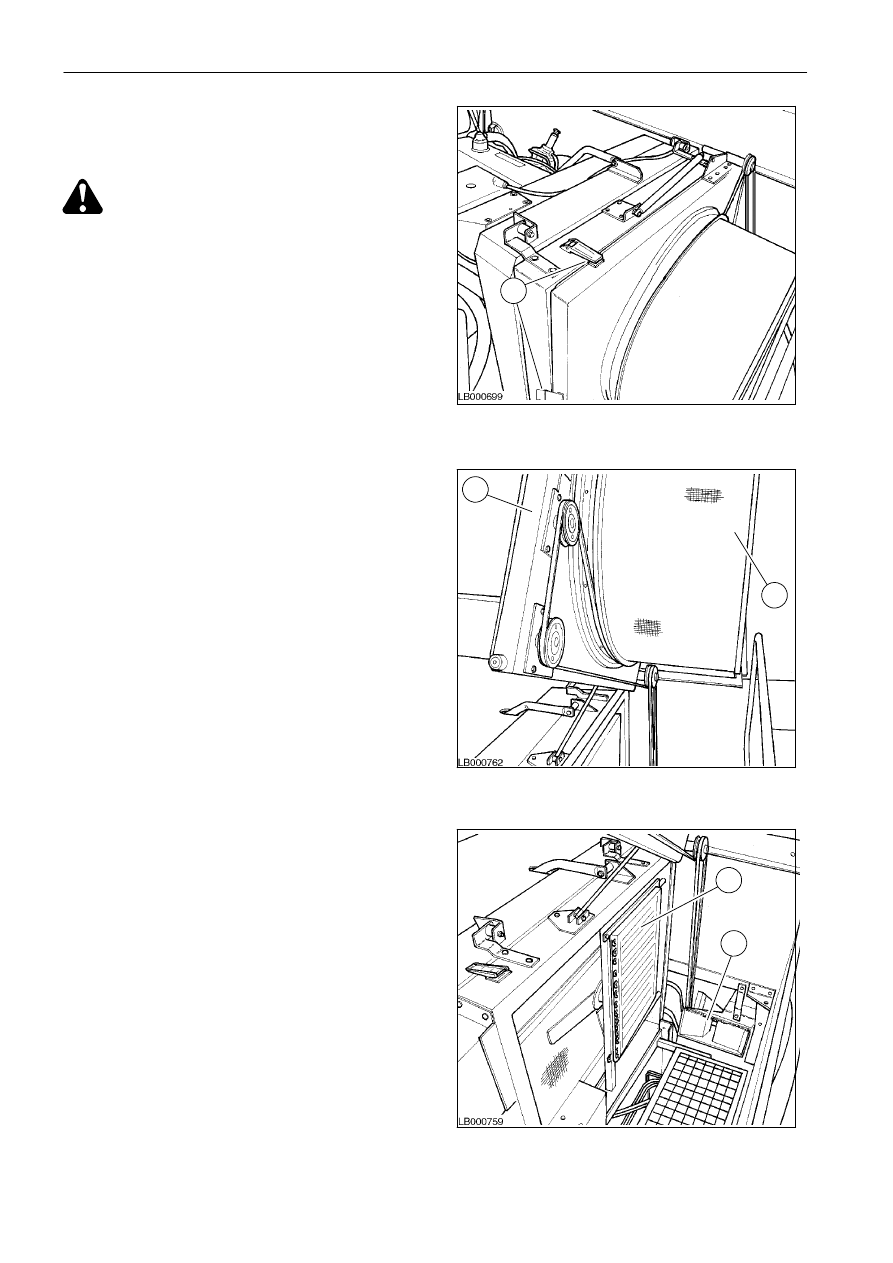

ОЧИСТКА

ВОЗДУШНОГО

РАДИАТОРА,

ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ ДВИГАТЕЛЯ
И МАСЛО ГИДРОСТАТИЧЕСКОГО ПРИВОДА

ПРЕДУПРЕЖДЕНИЕ: во время очистки
носить пылевой респиратор и защитные
очки.

Доступ к радиатору осуществляется следующим
образом:

-

открыть две защелки (1);

-

поднять наверх панель (2) с вращающимся
фильтром (3);

-

для удаления посторонних примесей промыть
струей воды внутреннюю полость радиатора;

-

проверить на отсутствие деформации ребра
охлаждающих элементов;

-

проверить пылеуловитель (4) для очистки
вращающегося

фильтра

на

отсутствие

деформации или засорения – даже частичного
– соломой, пылью, листьями или другими
посторонними примесями;

-

проверить вращающийся фильтр на свободное
вращение, без задевания пылеуловителя.

Узел радиатора состоит из трех независимых
теплообменников.
Наверху находится теплообменник, снижающий
температуру воздуха, поступающего в цилиндры
двигателя; в середине – теплообменник для
охлаждающей жидкости двигателя и внизу –
теплообменник

для

охлаждения

масла

гидростатической системы.

Четвертый теплообменник (5) расположен перед
радиатором и предназначен для конденсации
газа,

используемого

в

кондиционировании

кабины.

Для обеспечения равномерного потока воздуха к
каждому

теплообменнику

предусмотрен

трехлопастной направляющий вентилятор.

Вентилятор приводится во вращение потоком
воздуха, создаваемым вентилятором радиатора
(на стороне двигателя).

2

3

1

4

5

19

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

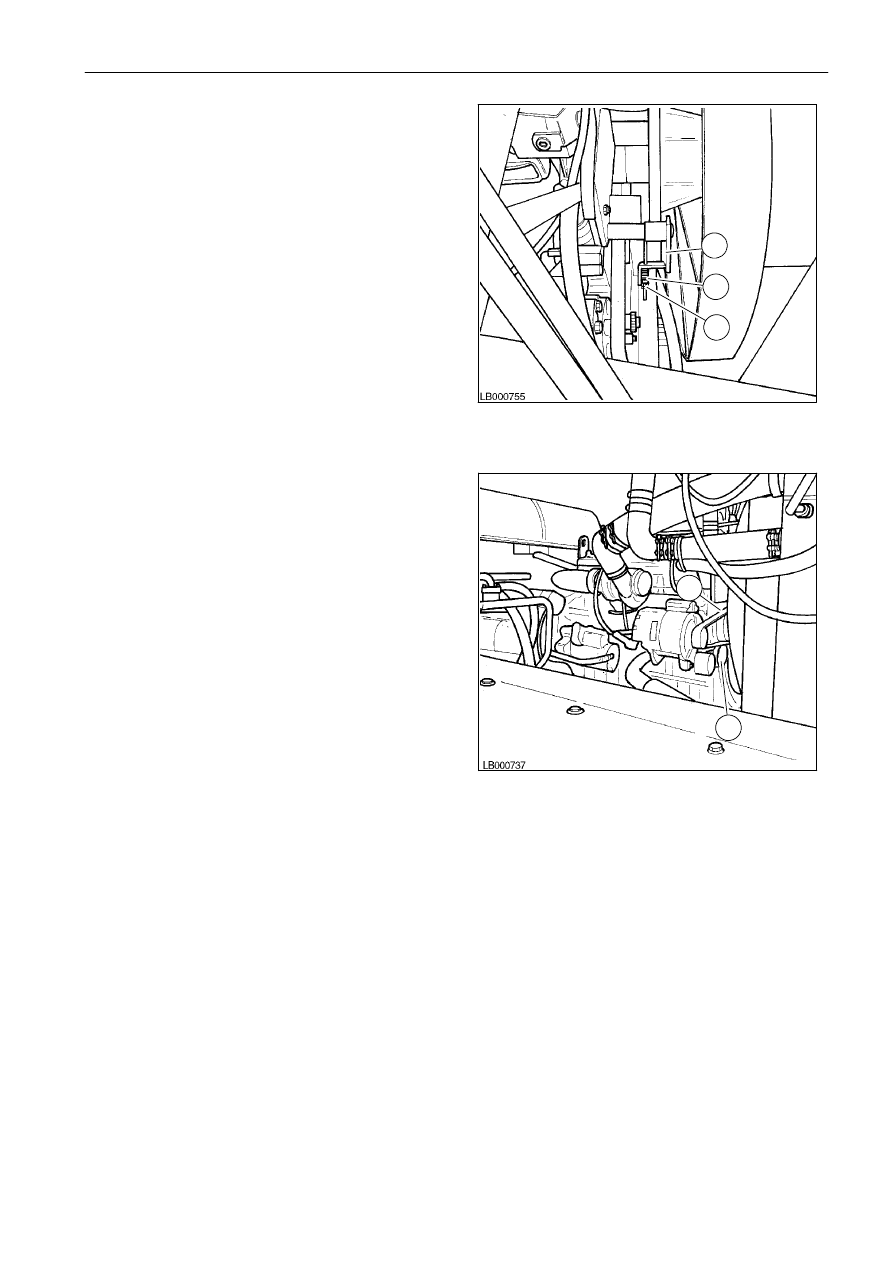

НАТЯЖЕНИЕ ПРИВОДНОГО РЕМНЯ
ВЕНТИЛЯТОРА РАДИАТОРА

В данном приводе предусмотрено автоматическое
натяжное устройство (1), которое восстанавливает
натяжение ремня при помощи пружины (2).

Длина

пружины

должна

быть

согласована

с соответствующим указателем.

Для выполнения регулировки затяните гайки (3).

НАТЯЖЕНИЕ ПРИВОДНОГО РЕМНЯ
ГЕНЕРАТОРА

Натяжение ремня поддерживается с помощью
натяжного устройства (1), которое постоянно
нагружено усилием внутренней пружины.

Правильное натяжение ремня будет получено в
том случае, если после приложения нагрузки в
50 Н в точке (A) ремня прогиб ремня составит 7 мм.

2

1

3

A

1
