8 Централизованная система смазки

8.1 Обслуживание централизованной системы смазки

9359

34492

8.1.6 Срок действия одной заправки

8-литровый бак для пластичной смазки

С приставкой ок. 60 часов.

Без приставки ок. 120 часов.

34494

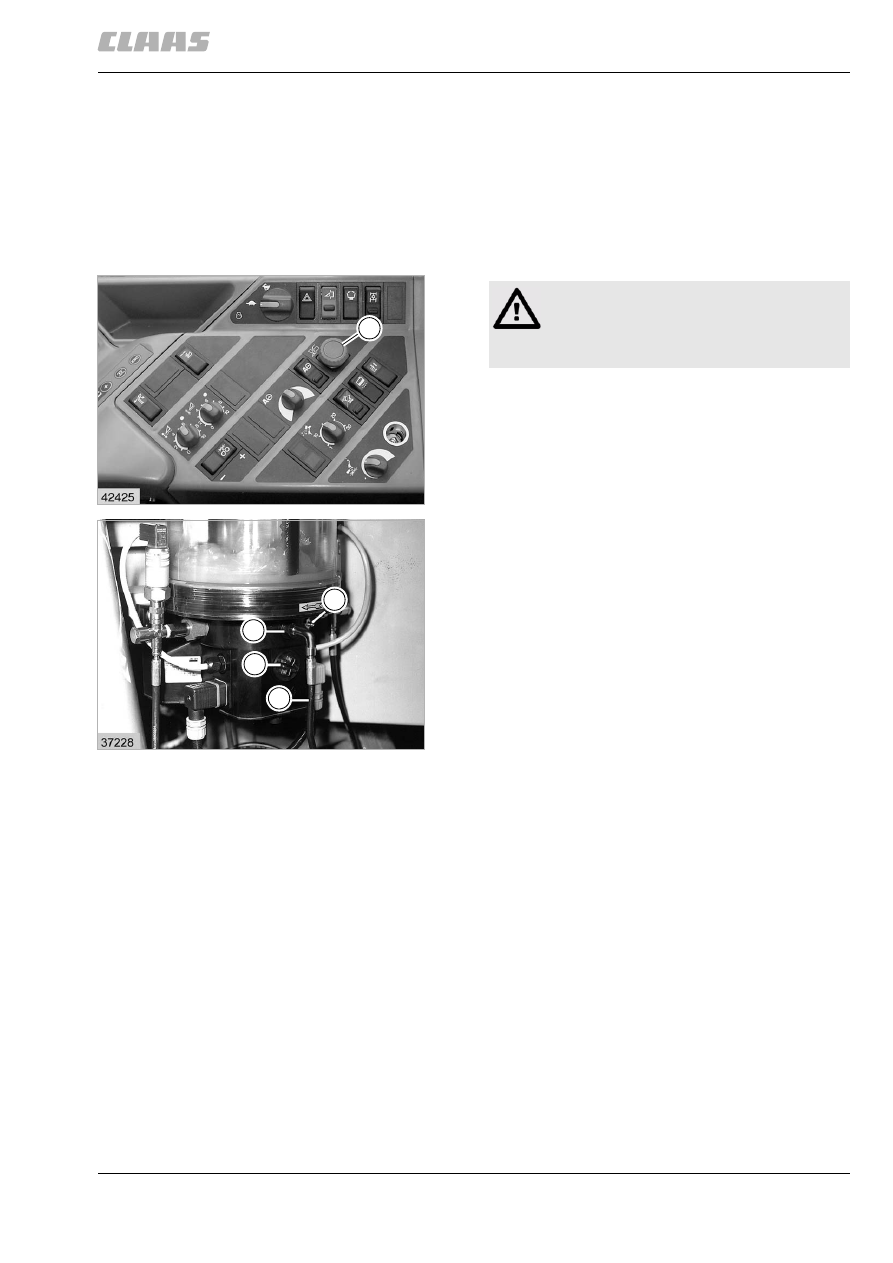

8.1.7 Ручное включение централизованной
системы смазки

Ручное включение смазочного интервала:

– Включить зажигание.
– Включить главный привод (ударный

выключатель 16).

– Выкрутить пробку (Т) централизованной

системы смазки.

– Задействовать расположенный внутри

нажимной выключатель.

Централизованная система смазки включается, и
отрабатывается один смазочный интервал (8
минут).

(рис. 3, 4)

Эту операцию можно проводить для контроля
централизованной системы смазки.

По окончании контроля или процесса заправки
снова плотно закрыть пробку.

Выключить зажигание и главный привод.

3

12192

4

12699

16

R

T

S

F

Опасность!

Централизованную систему смазки
включать вручную только при
остановленном двигателе.

472

8 Централизованная система смазки
8.1 Обслуживание централизованной системы смазки

9359

34496

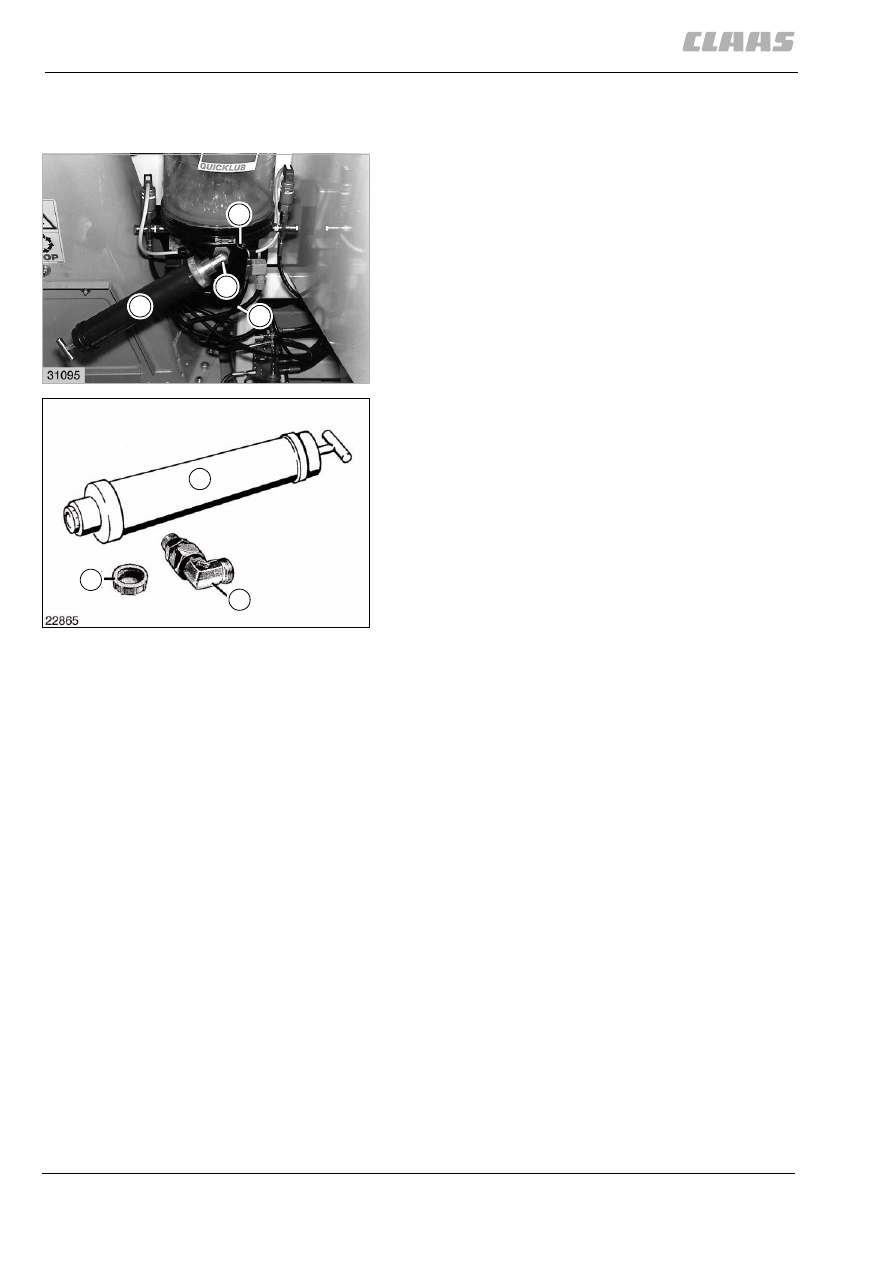

8.1.8 Заполнение посредством
заправочного насоса

При первой заправке заправочным насосом (№
запасной детали 000 078 462 0)

– Вывернуть смазочный ниппель (F).
– Штекерное резьбовое соединение (V) – №

запасной детали 000 078 488 0 – вворачивать с
тефлоновой лентой.

– Снять шланг (S) в обратной линии и

переложить на вставной резьбовой
элемент (V).

– Вывернуть вставной резьбовой элемент

в точке (R) подключения обратной линии
и подсоединить уголок (W) заправочного
насоса к баку для пластичной смазки. Уголок
вновь удалять не требуется.

(рис. 4, 5, 6)

Заправка бака для пластичной смазки:

– Заправочный насос (В) прикрутить уголку (W) и

заполнить бак до отметки "МАХ".

– Снова открутить насос и плотно закрыть уголок

при помощи заглушки (К).

(рис. 4, 5, 6)

5

12700

6

12701

B

V

W

S

B

K

W

473

8 Централизованная система смазки

8.1 Обслуживание централизованной системы смазки

9359

34497

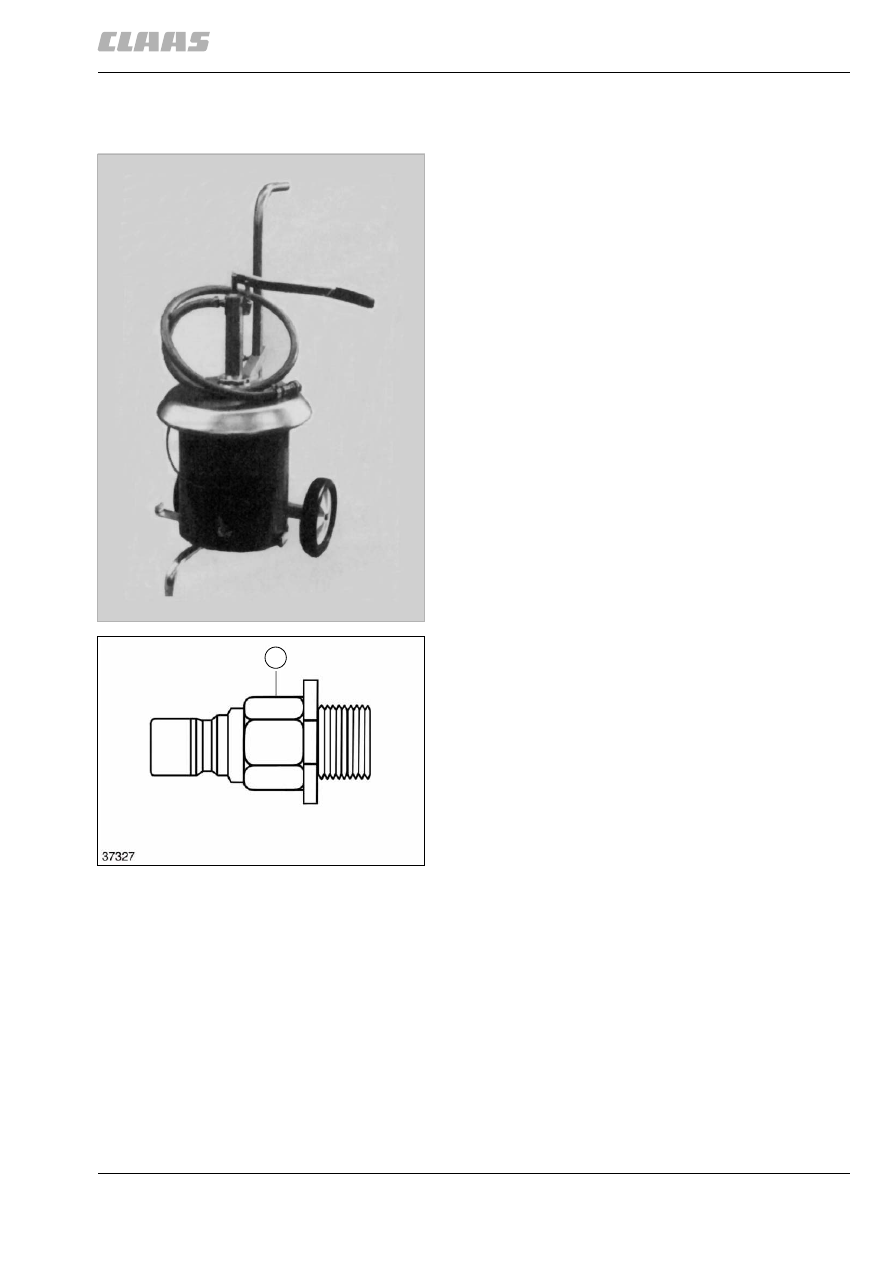

8.1.9 Заправка заправочными насосами,
сосуд 25/50 кг

– Вывернуть смазочный ниппель (F).
– Ввернуть заправочный штуцер (Е)

с тефлоновой лентой.

– Подсоединить заправочный насос.

Вывод для заправки (E), запасная деталь №
000 077 512 0, можно заказывать в системе
снабжения запасными частями фирмы CLAAS.

(рис. 4, 7, 8)

7

12702

8

12703

E

474

8 Централизованная система смазки
8.1 Обслуживание централизованной системы смазки

9359

34498

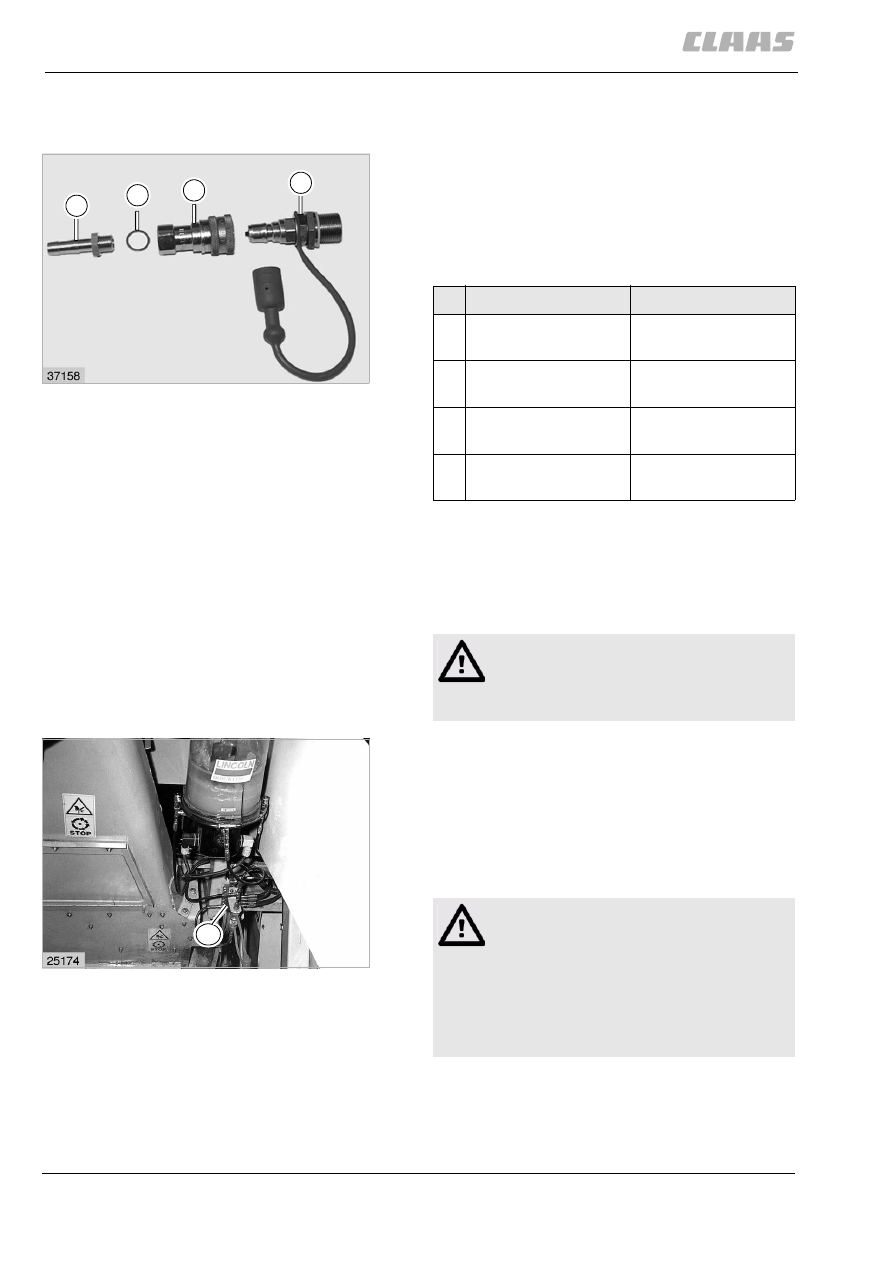

8.1.10 Заправка с использованием штуцера
для быстрой заправки

Через заправочный штуцер можно производить
заправку путем подключения ручных и
пневматических насосов.

Для этого вывернуть смазочный ниппель (F)
и ввернуть заправочный штуцер (D) с тефлоновой
лентой.

Заправочный штуцер можно приобрести в сети
снабжения запасными частями CLAAS.

(рис. 4, 9)

34499

8.1.11 Ручная смазка машины

Через смазочный ниппель главного
распределителя (HV) можно с помощью
пневматического смазочного пресса смазывать все
централизованно смазываемые точки машины.

Это может понадобиться, например, для контроля
или смазки во время чистки машины.

(рис. 10)

9

12704

A

B

C

D

Обозначение

№ детали

A

Шланговый
наконечник

000 077 566 0

B

Уплотнительное
кольцо

000 236 405 0

C

Соединительный
элемент

000 077 565 0

D

Заправочный
штуцер

000 077 512 0

Опасность!

Смазку осуществлять только при
отключенном двигателе и вытянутом ключе
зажигания!

10

12705

HV

Внимание!

До и после чистки струей пара тщательно
смазать машину или приставку
пневматическим смазочным прессом на
главном распределителе. В схемах смазки
все места смазки, подключенные к системе
централизованной смазки, обозначены
буквой "Z".
