435

7 Техническое обслуживание – базовая машина

7.9 Приводной ремень слева

9358

7.9 Приводной ремень слева

34345

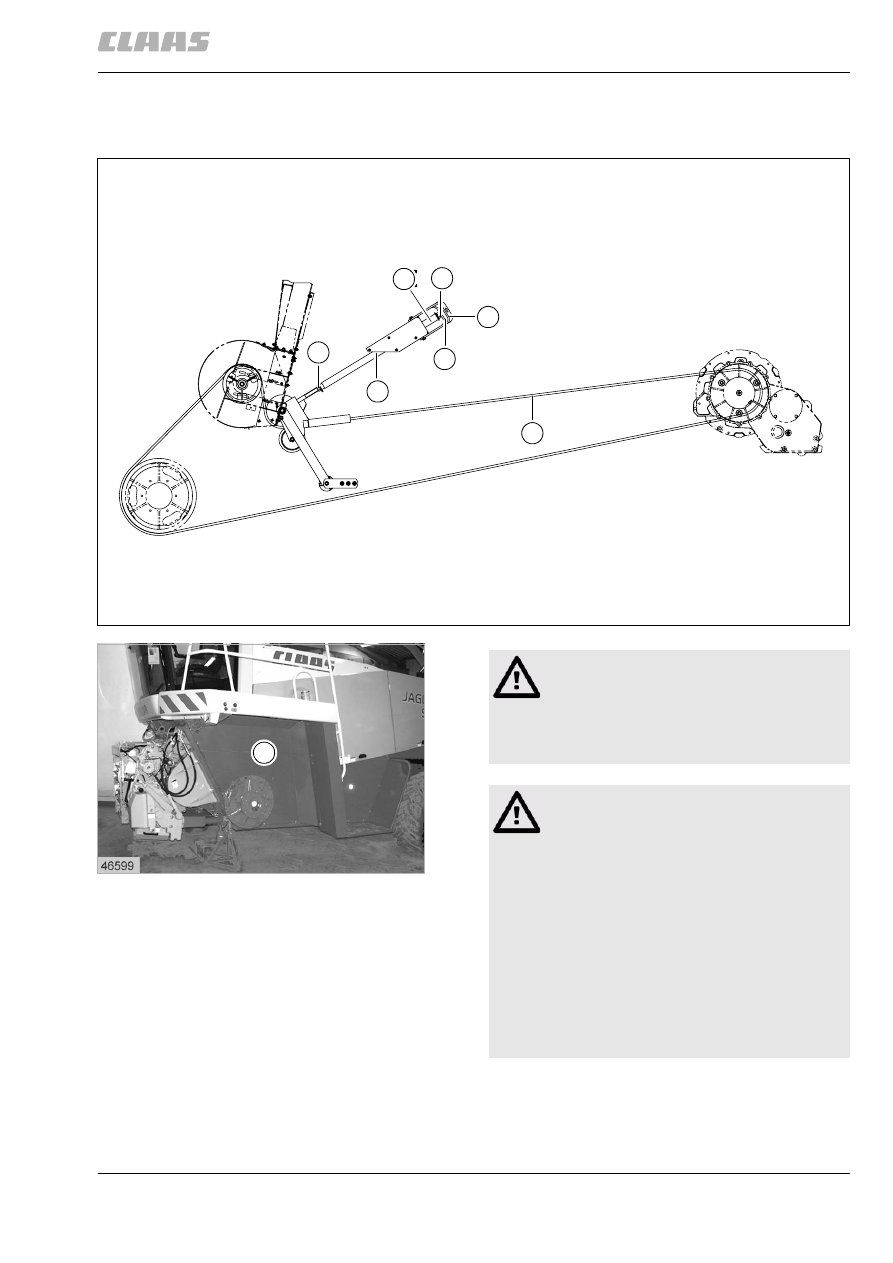

7.9.1 Снятие ремня (1) главного привода

– Установить машину впереди на подставках

и снять ведущее колесо.

12591

59

1

C

B

X

Z

K

F

60

12592

A

Опасность!

Заглушить двигатель и вытянуть
ключ зажигания!

Принять меры для предотвращения отката
машины.

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

436

7 Техническое обслуживание – базовая машина
7.9 Приводной ремень слева

9358

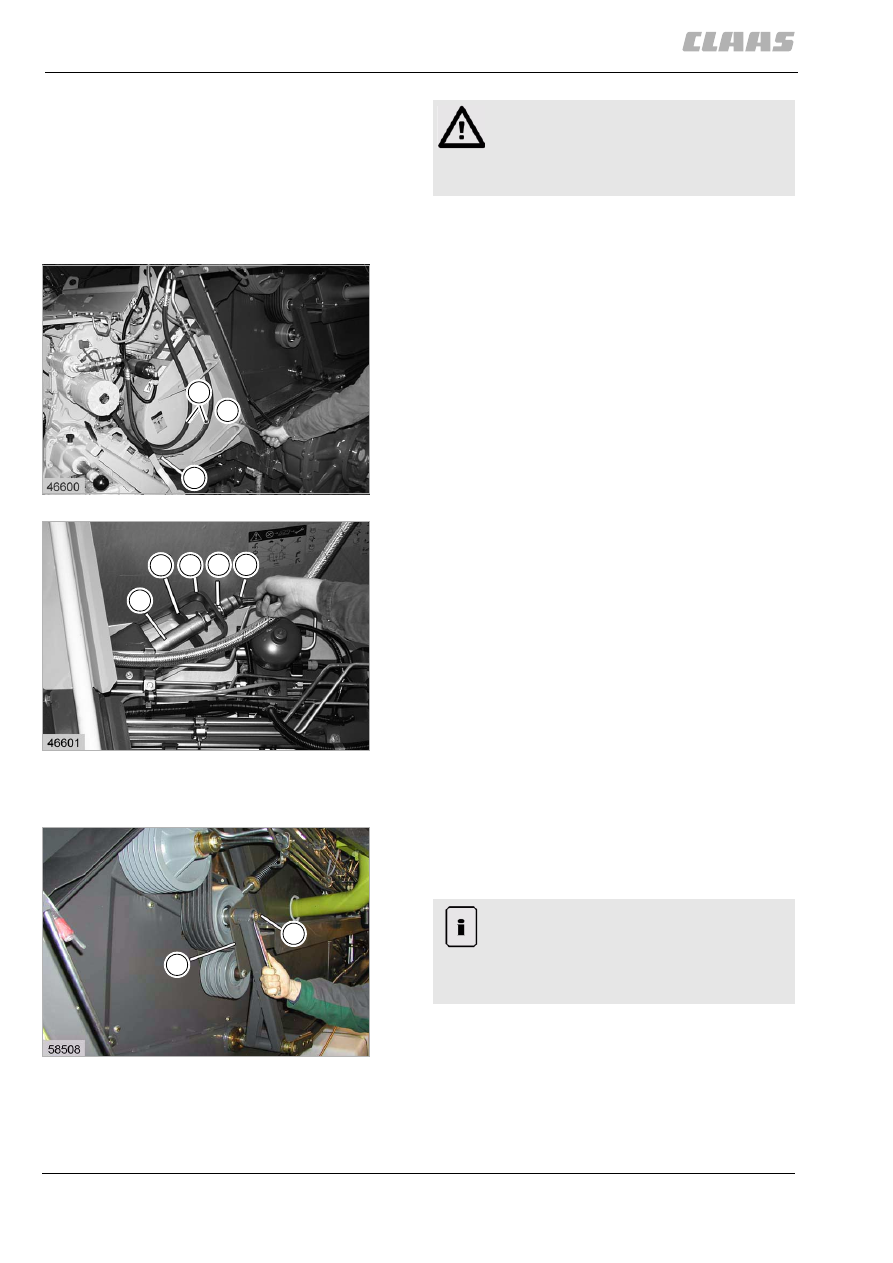

– Открутить защитное устройство (A).

(рис. 59, 60)

– Открутить накладку (P) и защитный

элемент (N).

– В случае необходимости рассоединить

гидравлические шланги (H) на муфтах и
отложить в сторону.

(рис. 61)

– Повернуть упорную скобу (В) в сторону.
– Установить дугу (C) над цилиндрической

трубой (Z) по центру.

– Ввернуть винт с шестигранной головкой (M)

M 20 x 120 DIN 933-8.8, № для заказа:
000 238 869 0, вместе с шайбой с внутренним
диаметром 21 мм, и упорным
шарикоподшипником (D), № для заказа
000 235 983 0 (при наличии), через скобу (C) в
цилиндрическую трубу (Z).

– Оттянуть пружинный цилиндр (F) при помощи

винта с шестигранной головкой (M) назад до
скобы (C).

(рис. 59, 62, 73)

– Вывернуть винт с шестигранной головкой (E).
– Держатель натяжного ролика (G) отдавить

немного в сторону и отвести вниз.

(рис. 63)

Опасность!

Надежно установить машину на стойках.

Использовать подходящее подъемное
устройство и подставную стойку!

61

12593

N

P

H

62

12594

Z

B

C

D M

63

12595

G

E

Указание!

Держатель (G) натяжного ролика не
отсоединять от корпуса машины. Иначе
потребуется повторная регулировка
держателя (G) натяжного ролика.

437

7 Техническое обслуживание – базовая машина

7.9 Приводной ремень слева

9358

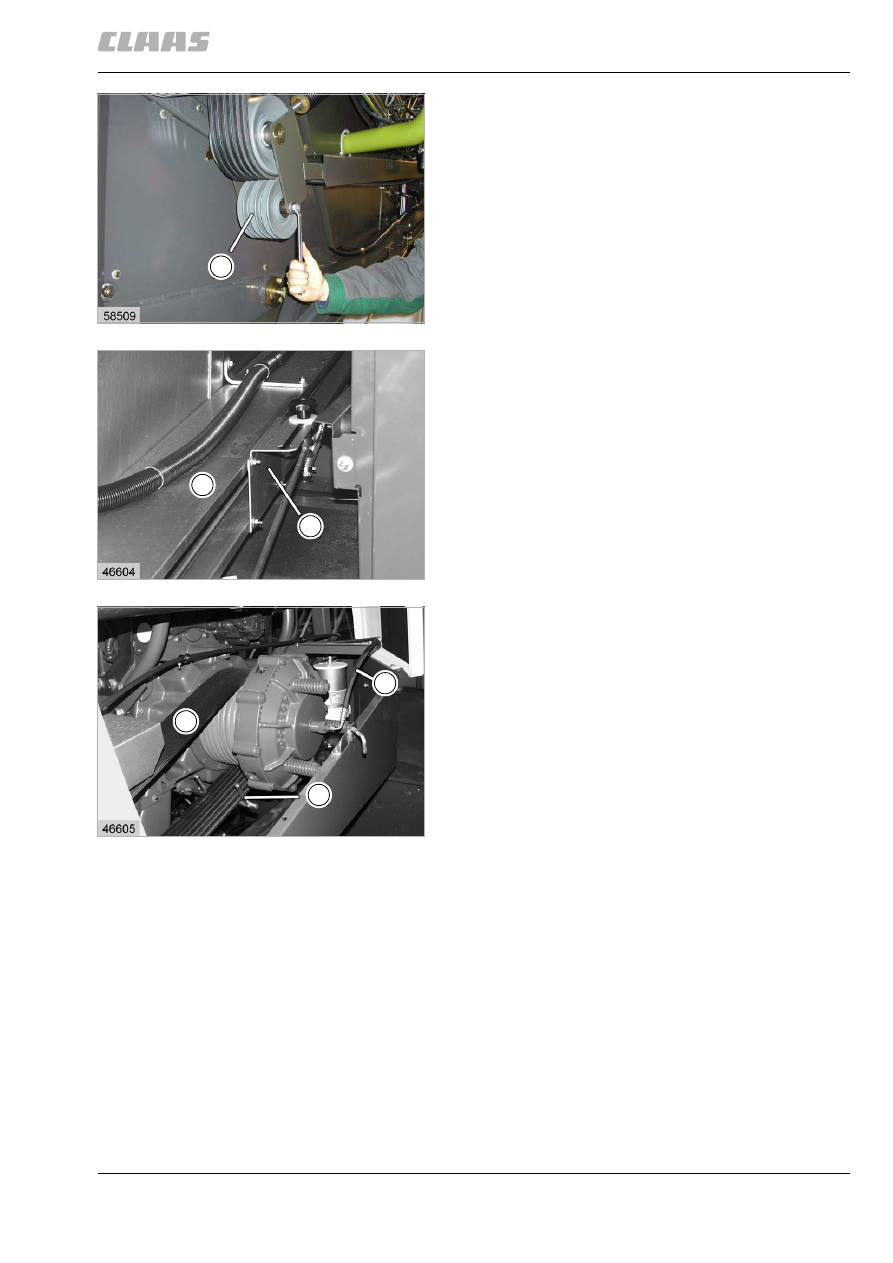

– Открутить направляющий ролик (H) и снять.

При этом обращать внимание на направление
движения (помечено стрелкой).

(рис. 64)

– Пометить держатель (K) на элементе (L)

защиты ремня и затем открутить.

(рис. 65)

– Открутить гидравлическую линию (H) на

вращающемся соединительном элементе
и с двух сторон закрыть пробками.
При этом принять вытекающее масло.

– Ослабить вилку (Q) и откинуть вниз.
– Ремень (1) вначале снять с клиноременного

шкива на ножевом барабане, а затем с
клиноременного шкива на выходе двигателя.

(рис. 66)

64

12596

H

65

12597

L

K

66

12598

1

Q

H

438

7 Техническое обслуживание – базовая машина
7.9 Приводной ремень слева

9358

34346

7.9.2 Надеть и отрегулировать ремень (1)
главного привода

При одностороннем износе отрегулировать
держатель натяжного ролика на приводе барабана.

– Ремень (1) вначале надеть на клиноременный

шкив на выходе двигателя, а затем на
клиноременный шкив на приводе ножевого
барабана – см. таблицу.

Указание!

Перед монтажом нового ремня проверить
старый ремень на наличие одностороннего
износа.

Положение ремня главного привода при монтаже (в направлении движения)

Тип машины

Ремни

Ременный

шкив

Барабан

измельчающ

их ножей

Ременный

шкив

Выходной

ускоритель

Ременный

шкив

Выход

двигателя

Направляющ

ий ролик

Барабан

измельчающ

их ножей

JAGUAR 900 / 890

7 канавок

7 канавок

7 канавок

8 канавок

слева

свободная

посередине

JAGUAR 870

6 канавок

7 канавок

справа

свободная

7 канавок

справа

свободная

8 канавок

слева

свободная

справа

свободная

3-й ремень

слева

середина

направляюще

го ролика

JAGUAR 850

6 канавок

7 канавок

справа

свободная

7 канавок

справа

свободная

8 канавок

(начиная с

машины № ...)

6 канавок (до

машины № ...)

3-й ремень

слева

середина

направляюще

го ролика

JAGUAR 830

5 канавок

7 канавок

справа

свободная

слева

свободная

7 канавок

справа

свободная

слева

свободная

6 канавок

слева

свободная

посередине
