Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 103

427

7 Техническое обслуживание – базовая машина

7.6 Измельчающие органы

9358

Передние пружины растяжения

Для настройки ослабить контргайки (K) на винтах с
шестигранной головкой (S).

Натянуть передние пружины растяжения винтами с
шестигранной головкой (S) таким образом, чтобы
расстояние между витками составляло примерно 1
мм.

Снова затянуть контргайки (K).

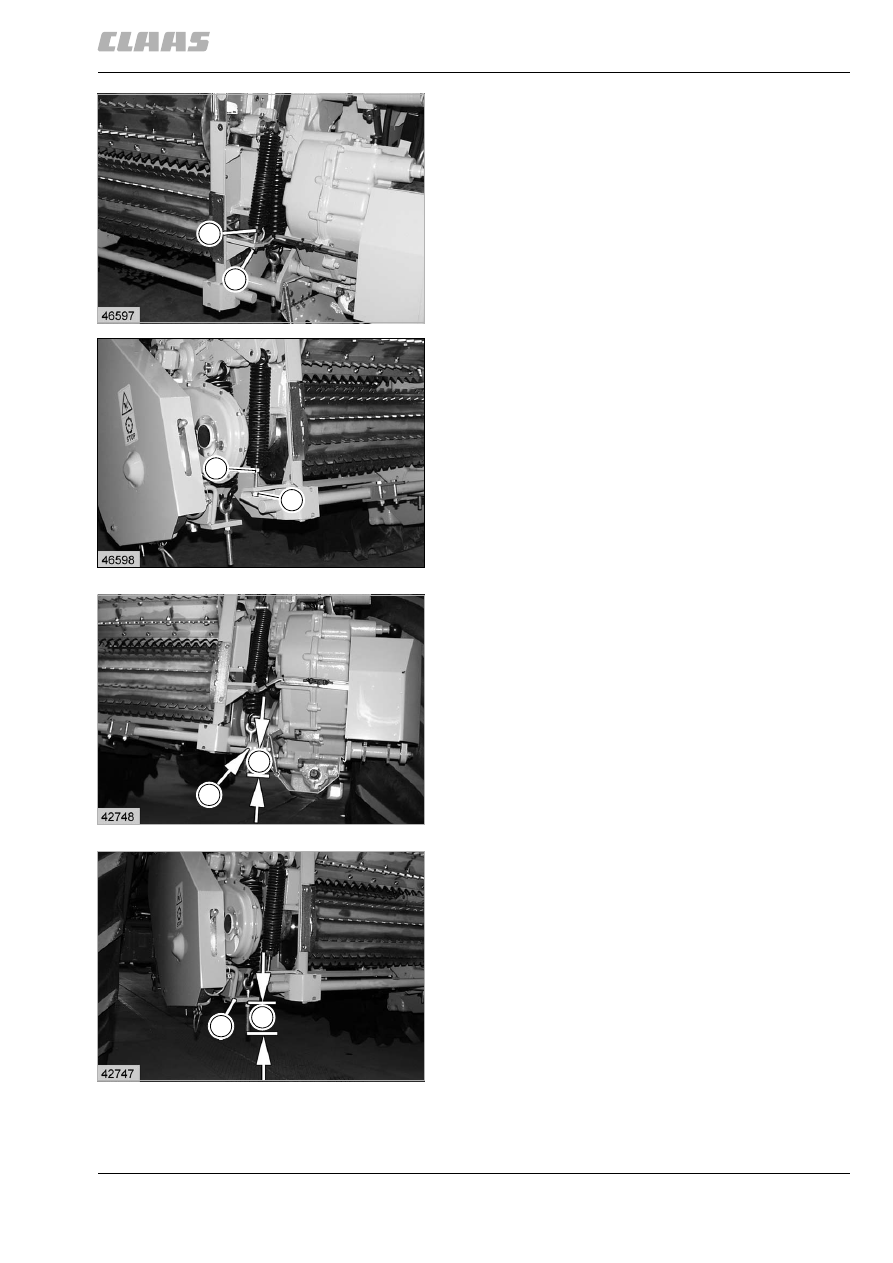

(рис. 49, 50)

Задние пружины растяжения

Левая сторона:

Натянуть пружину растяжения посредством винта с
глазком таким образом, чтобы размер (Y) от
нижней кромки пластины (G) до конца винта
составил 93±1,5 мм.

(рис. 51)

Правая сторона:

Натянуть пружину растяжения посредством винта с
глазком таким образом, чтобы размер (X) от
нижней кромки пластины (F) до конца винта
составил 118±1,5 мм.

(рис. 52)

49

12583

50

12584

K

S

K

S

51

12585

G

Y

52

12586

F

X

428

7 Техническое обслуживание – базовая машина
7.6 Измельчающие органы

9358

34339

7.6.12 Отрегулировать предохранитель
выгрузной трубы

Настройка пружинного цилиндра (F

Отвернув контргайку (1), отрегулировать
цилиндрическую трубу (2) так, чтобы размер (Х)
при натянутой контргайке (1) составлял 173 мм.

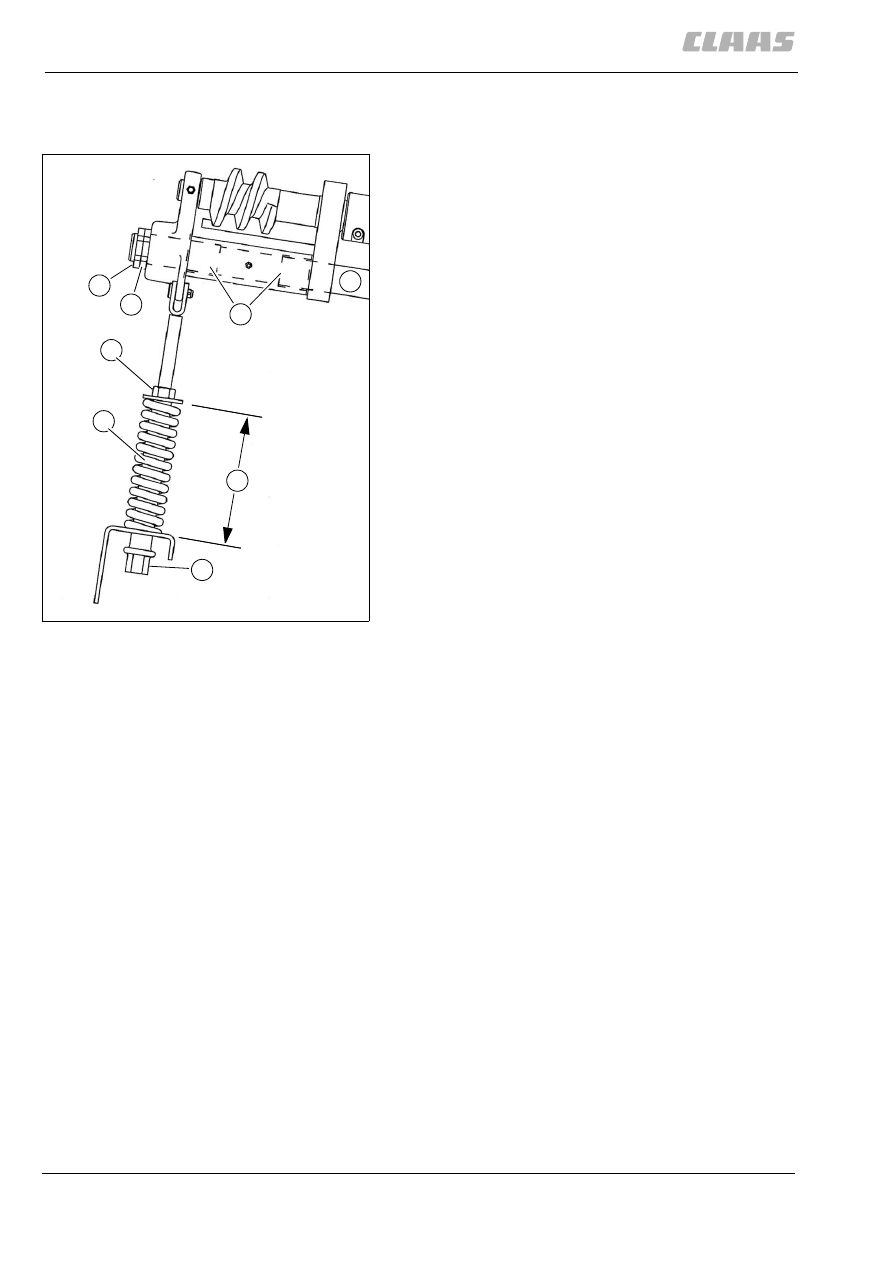

(рис. 53)

Компенсация зазора на предохранителе
выгрузной трубы

Осевой зазор на валу (W) следует проверять через
каждые 100 часов работы и при необходимости
регулировать.

Для этого опустить выгрузную трубу, не опуская ее,
однако, на транспортировочный держатель.

Перемещая конец выгрузной трубы вперед и назад
в боковом направлении, можно определить
возможно имеющийся зазор.

Для регулировки отвернуть контргайку (К).
Компенсировать зазор, регулируя гайку (М). Не
слишком сильно затягивать гайку.

Закончив настройку, законтрить гайкой (К).
Изношенные втулки (В) следует заменить
на новые.

(рис. 53)

53

5254

X

1

2

B

W

F

K

M

429

7 Техническое обслуживание – базовая машина

7.6 Измельчающие органы

9358

34340

7.6.13 Регулировка пружинного цилиндра для главного привода

Отрегулировать пружинный цилиндр

Отвернув контргайку (1), отрегулировать
пружинный цилиндр (F) на цилиндрической
трубе (2) так, чтобы зазор (Х) между
цилиндрической трубой (2) и упорной скобой (В)

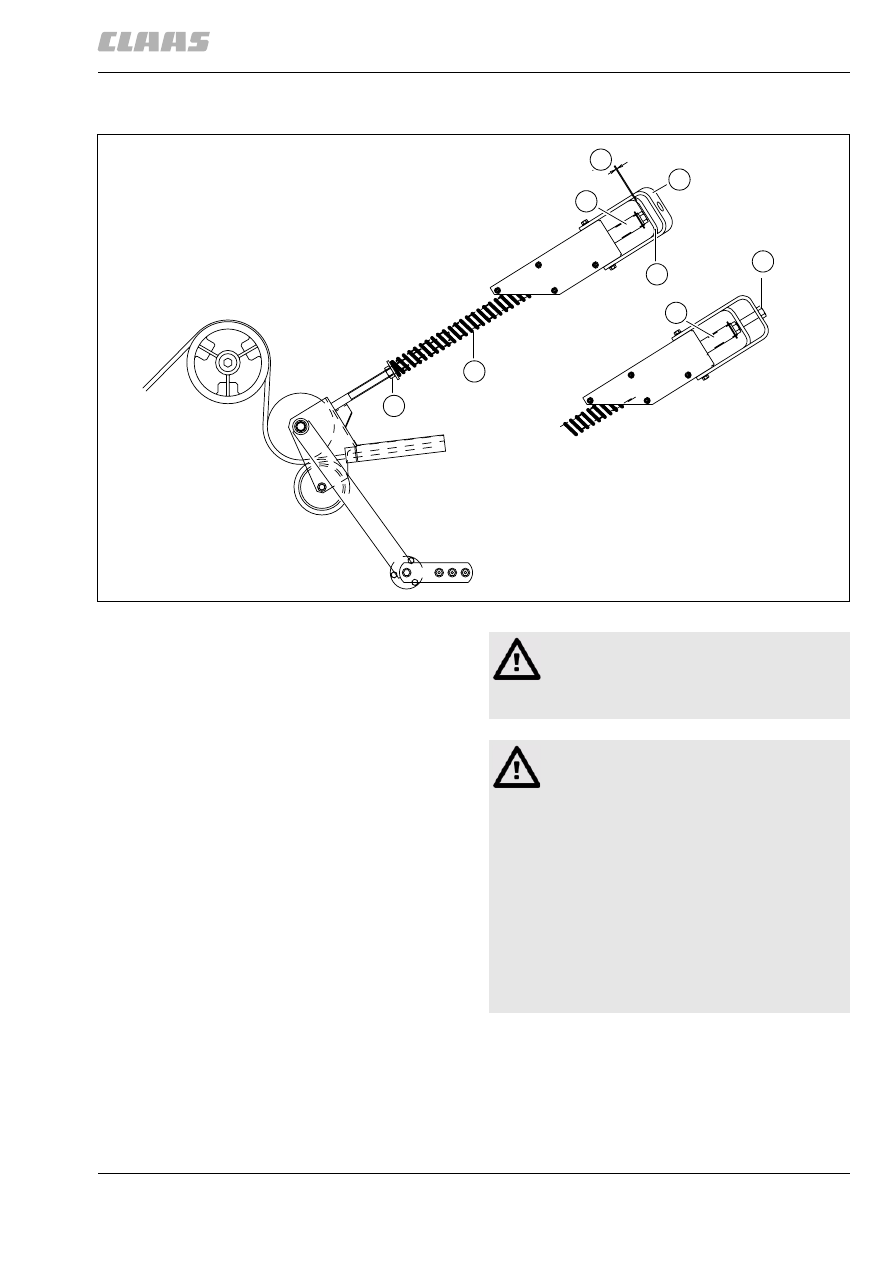

при затянутой контргайке составлял 3 мм.

12587

54

X

2

C

B

M

2

F

1

Опасность!

Все настройки на главном приводе
проводить при выключенном двигателе и
вытянутом ключе зажигания.

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

430

7 Техническое обслуживание – базовая машина
7.6 Измельчающие органы

9358

Ослабить клиновой ремень

– Повернуть упорную скобу (В) в сторону.
– Упорную скобу (С) установить по центру над

цилиндрической трубой (2).

– Ввернуть винт с шестигранной головкой

M 20 x 120 (№ запасной детали 000 238 869 0)
через скобу (C) в цилиндрическую трубу (2).

– Посредством винта с шестигранной

головкой (М) отвести пружинный цилиндр (F)
назад до скобы (С) (смотри выносной
элемент).

(рис. 54)
