Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 101

419

7 Техническое обслуживание – базовая машина

7.6 Измельчающие органы

9358

34329

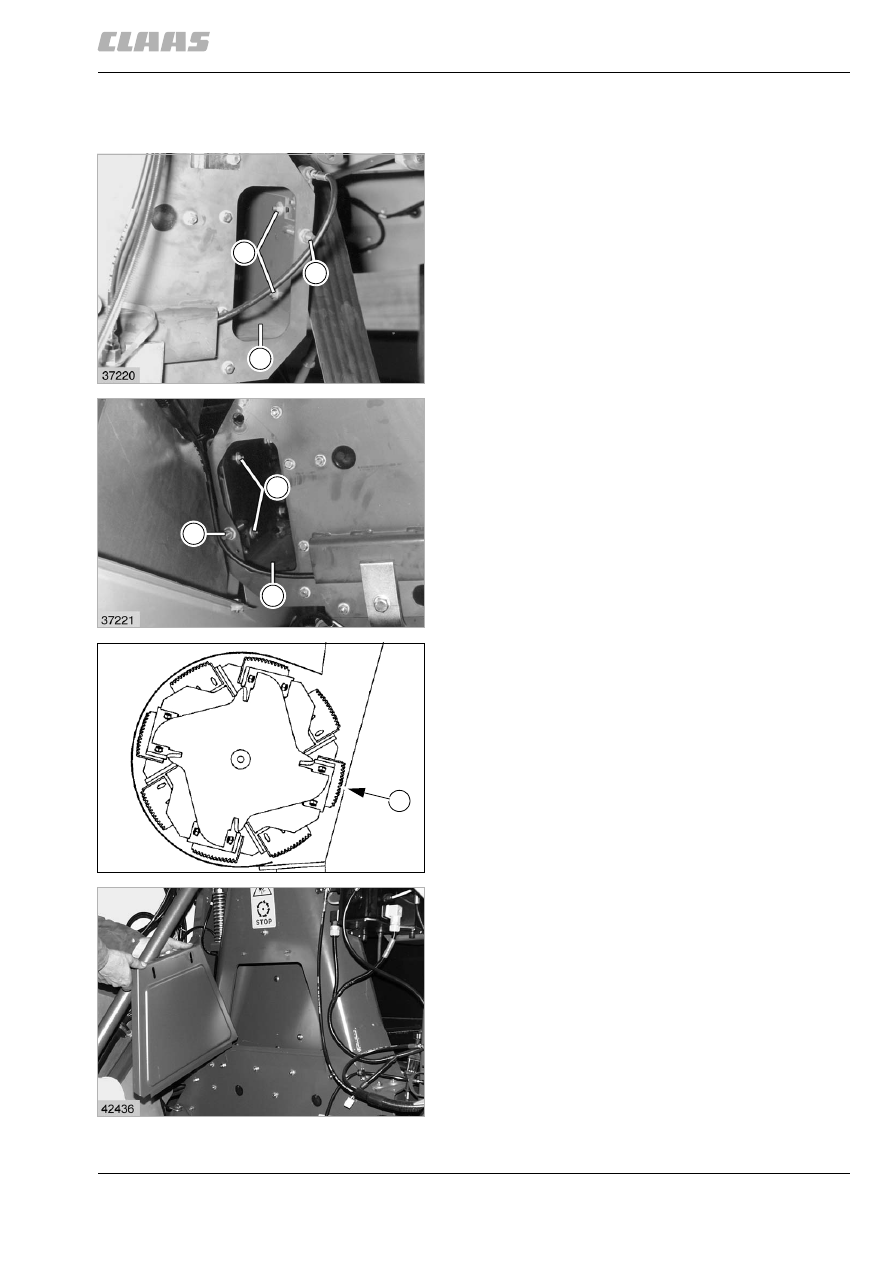

7.6.2 Подрегулировать лопастное колесо
выходного ускорителя

– На обеих сторонах ослабить все

винты подшипников лопастного колеса (по
4 шт.) и зажимные винты (K) (по 2 шт.)
Доступ к опорным винтам имеется через
отверстия (О).

– При помощи установочного винта (S)

переместить вал лопастного колеса назад так,
чтобы зазор возле (Y) между швыряльными
планками и стенкой корпуса составил 2

+2/-1

мм.
Зазор можно замерить через монтажное
отверстие в выходной шахте.
Настройку провести на обеих сторонах
одинаковым образом.

– Снова затянуть все опорные и зажимные

винты.

(рис. 30–33)

30

12569

31

12570

32

5197

33

12571

K

S

O

K

S

O

Y

420

7 Техническое обслуживание – базовая машина
7.6 Измельчающие органы

9358

34330

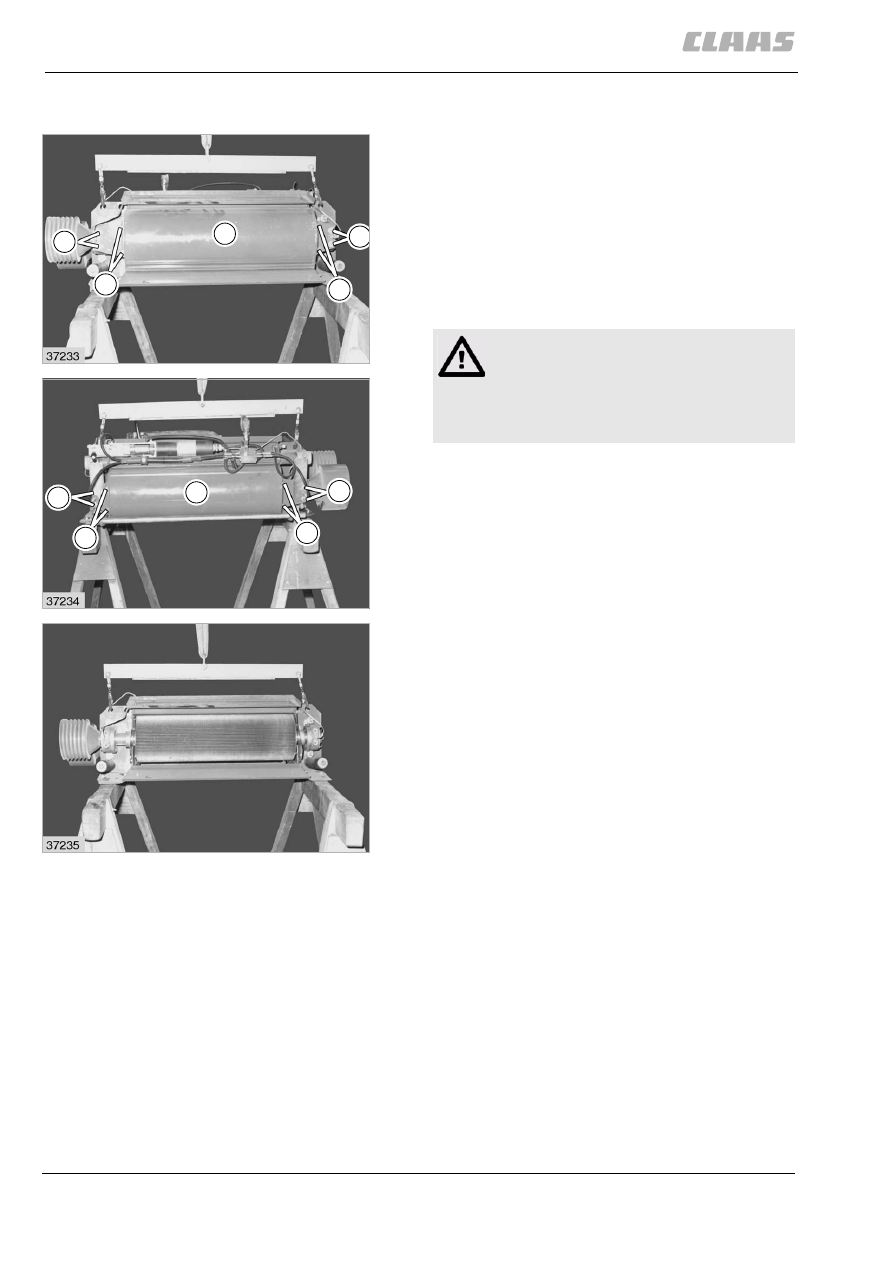

7.6.3 Чистка и консервация зернодробилки

Сразу после уборки кукурузы следует
демонтировать, очистить и законсервировать
зернодробилку.

Для чистки дробильных валков открутить листы
обшивки (M и N). Для этого вывернуть винты с
шестигранной головкой (1 и 2) на обеих сторонах.

Дробильные вальцы очень тщательно очистить,
включая канавки, и защитить от коррозии смазкой,
консервационным лаком и т.п.

По окончании работ по консервации снова
прикрутить листы обшивки (M и N).

(рис. 34, 35, 36)

34

12572

35

12573

36

12574

M

2

2

1

1

N

2

2

1

1

Внимание!

До и после чистки струей пара тщательно
смазать все подшипники зернодробилки.

Это важно для предотвращения попадания
воды или моющего средства в подшипники.

421

7 Техническое обслуживание – базовая машина

7.6 Измельчающие органы

9358

34331

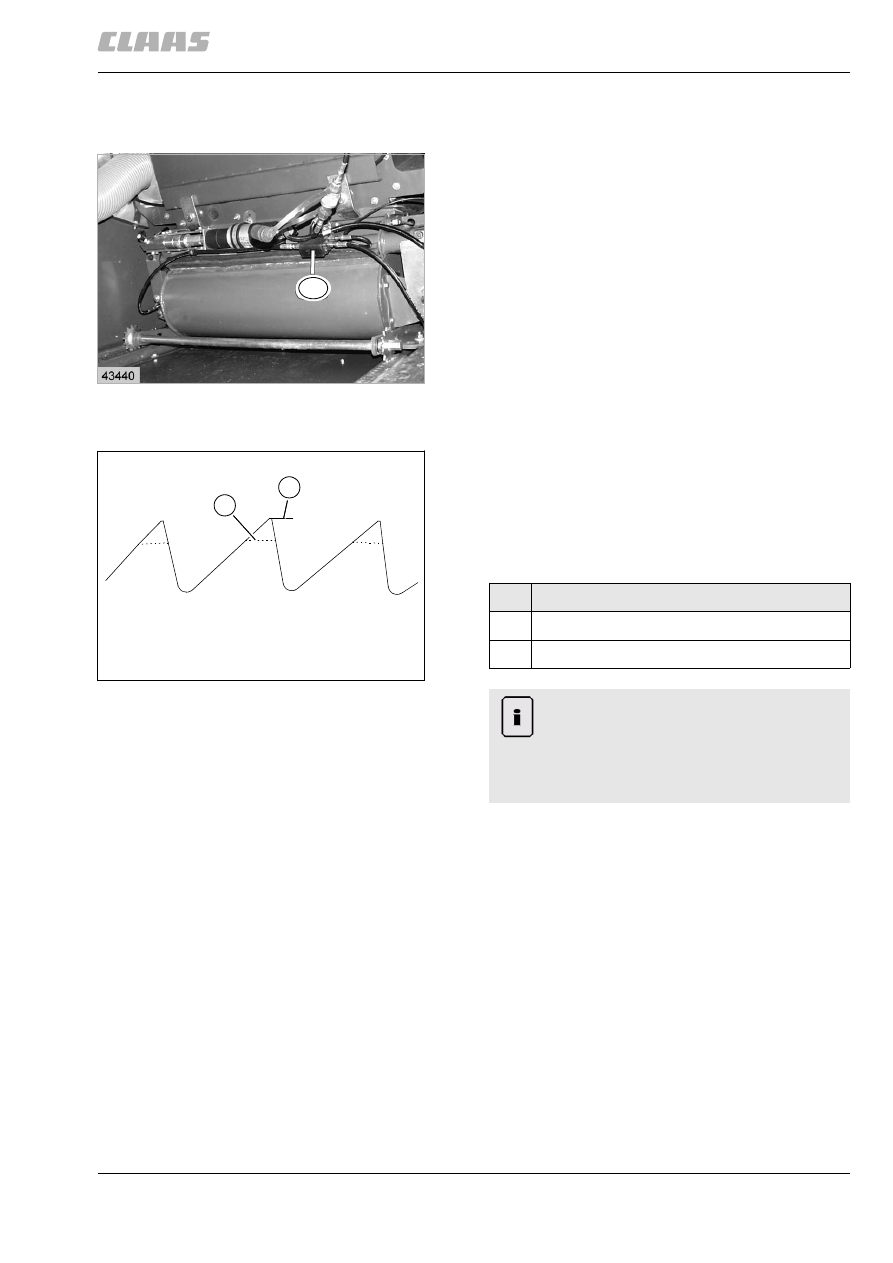

7.6.4 Смазка зернодробилки (машины с
централизованной смазкой)

Зернодробилку можно смазывать с
помощью смазочного пресса в точке
распределения (СС).

(рис. 37)

34332

7.6.5 Проверить валки зернодробилки

Изношенные дробильные валки вызывают
образование пробок и плохое качество
измельчения.

После уборки кукурузы проверить дробильные
валки на износ и в случае необходимости заменить
на новые.

(рис. 38)

37

12575

CC

38

5207

N

V

Обозначение

N

Новый зуб валка

V

Изношенный зуб валка

Указание!

Валки зернодробилки не изнашиваются
равномерно по всей длине.

Валки зернодробилки изношены лишь в
том случае, если забивается машина.

422

7 Техническое обслуживание – базовая машина
7.6 Измельчающие органы

9358

34333

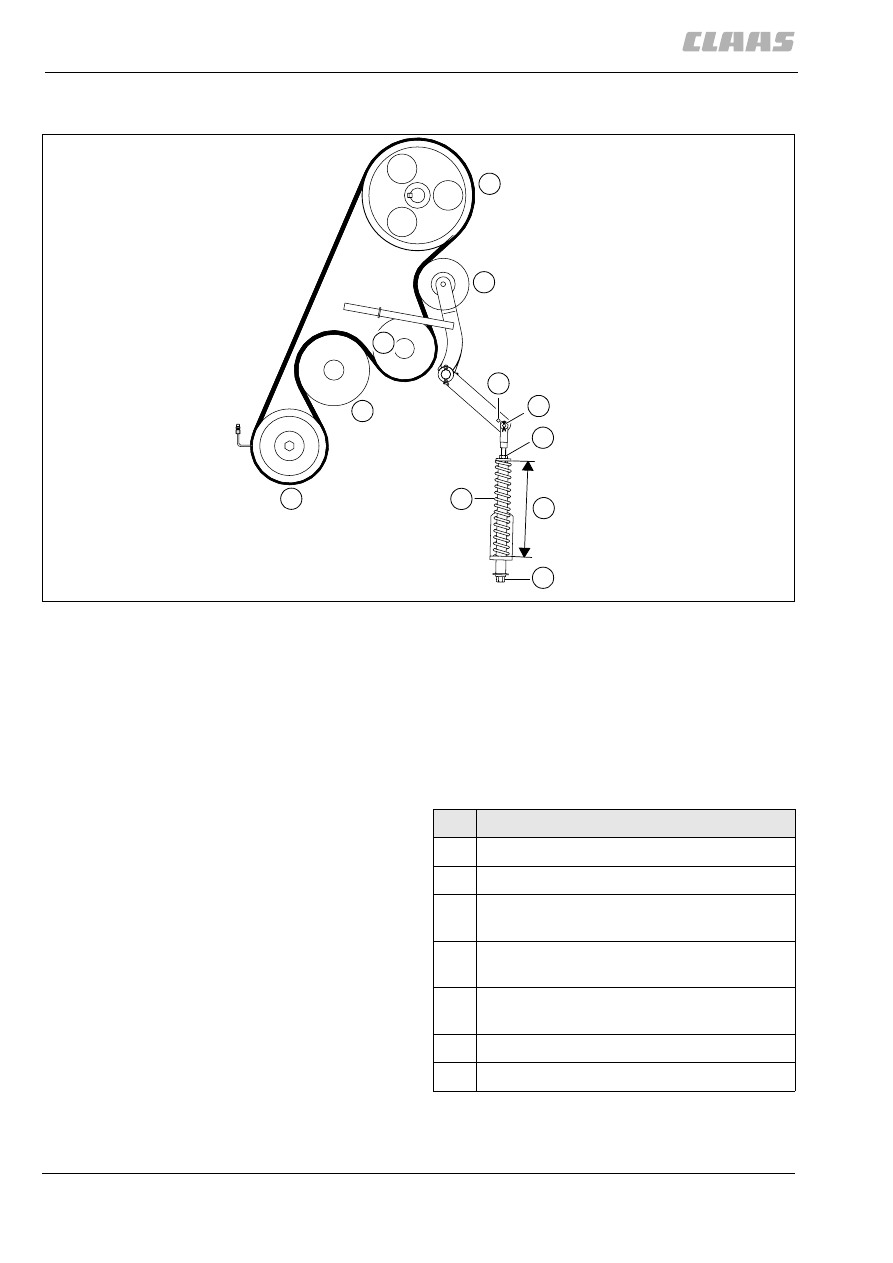

7.6.6 Привод зернодробилки

– Настройка пружинного цилиндра (F):

Ослабив контргайку (1), отрегулировать
цилиндрическую трубу таким образом, чтобы
размер (Y) при затянутой контргайке составил
258 мм на приводе с 6-ю канавками и 265 мм
на приводе с 4-мя канавками.
Снова затянуть контргайку (1).
Обращать внимание на отверстие для
подвески пружинного цилиндра (F)!

(рис. 39)

12576

39

39490

Y

1

2

F

U

G

P

S

V

A

B

V

S

P

G

U

A

B

1

F

Y

2

Обозначение

A

Приводной ремень с 4-мя канавками

B

Приводной ремень с 6-мя канавками

V

Вал промежуточной передачи
зернодробилки

P

Приводной шкив с клиноременным
профилем для валка зернодробилки

G

Гладкий приводной шкив для валка
зернодробилки

S

Натяжной ролик

U

Направляющий ролик
