7 Техническое обслуживание – базовая машина

7.5 Редукторы

9358

34318

7.5.2 Главная передача

Проверить уровень масла

Замена масла

– При каждой замене масла производить чистку

магнитной пробки в маслосливном винте.

(рис. 13)

34319

7.5.3 Раздаточная коробка

Проверить уровень масла

Замена масла

(рис. 14)

34320

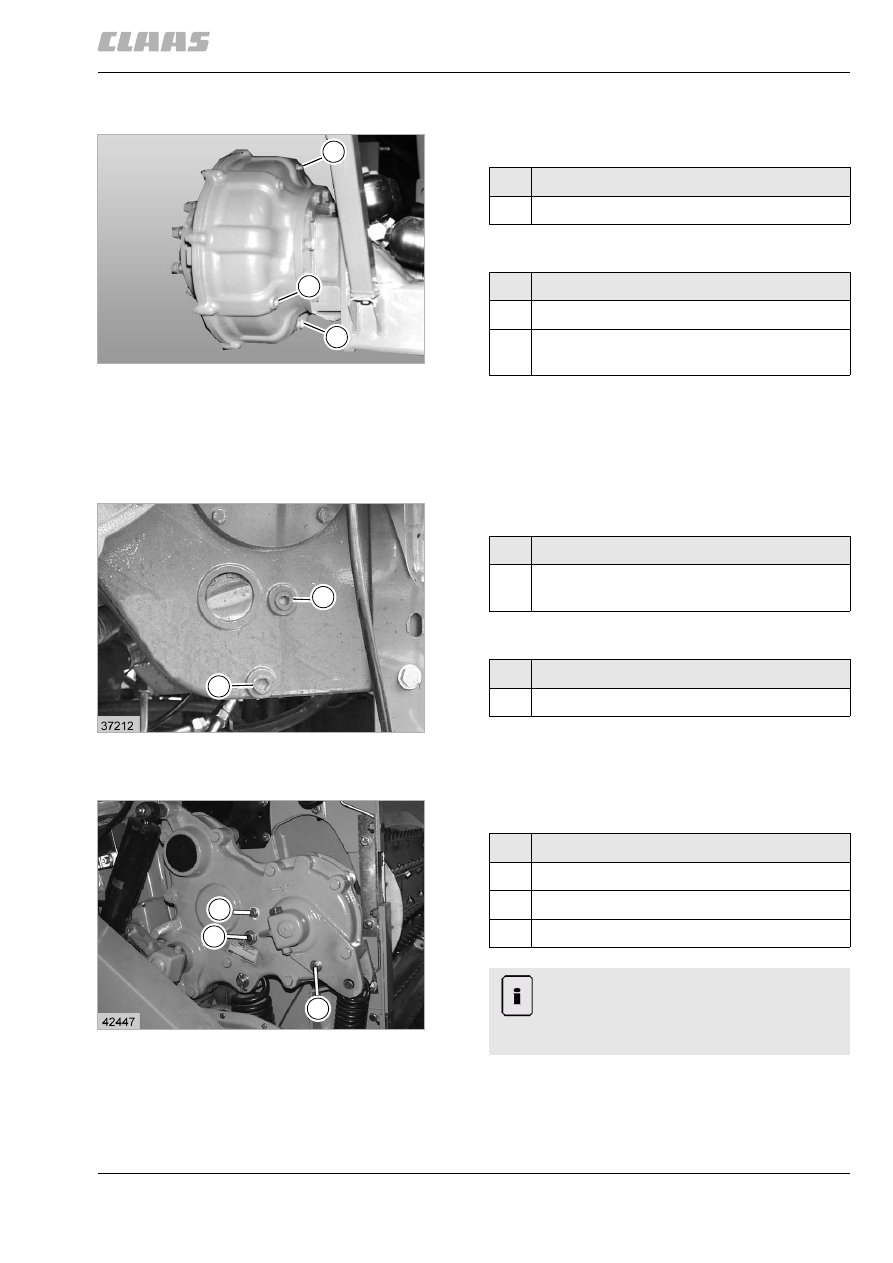

7.5.4 Редуктор для верхних валков

Проверить уровень масла

(рис. 15)

13

5111

E

K

A

Обозначение

K

Винт контроля уровня масла

Обозначение

A

Маслосливной винт с магнитной пробкой

E

Винт для заправки масла и сапун коробки
передач

14

12553

K

A

Обозначение

K

Винт для заправки и контроля уровня
масла

Обозначение

A

Маслосливной винт

15

12554

E

S

A

Обозначение

E

Маслозаливной винт

S

Смотровое стекло

A

Маслосливной винт

Указание!

При контроле уровня масла опустить
установленную приставку до
соприкосновения с грунтом.

412

7 Техническое обслуживание – базовая машина
7.5 Редукторы

9358

34321

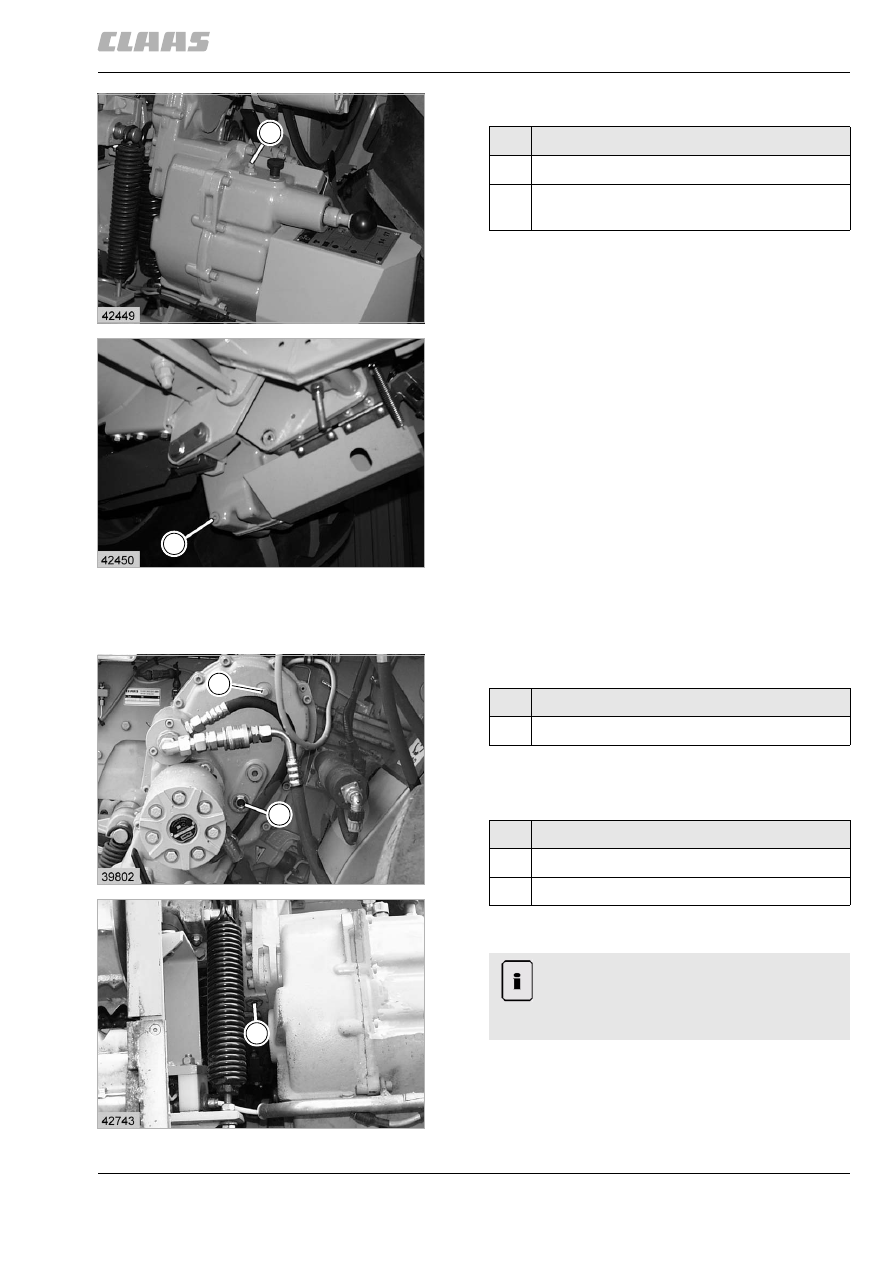

7.5.5 Редуктор для нижних валков

(рис. 16)

34322

7.5.6 Коробка переключения передач и
реверсирования

Проверить уровень масла

(рис. 17)

16

12555

U

Обозначение

U

Винт для заправки и контроля уровня
масла

Указание!

Для контроля количества смазки и
для дозаправки установить подающее
устройство в рабочем положении.

17

12556

K

Обозначение

K

Винт контроля уровня масла

Указание!

Приставку опустить до соприкосновения с
землей.

413

7 Техническое обслуживание – базовая машина

7.5 Редукторы

9358

Замена масла

– Очищайте магнитную вставку в резьбовой

пробке маслосливного отверстия при каждой
замене масла.

(рис. 18, 19)

34323

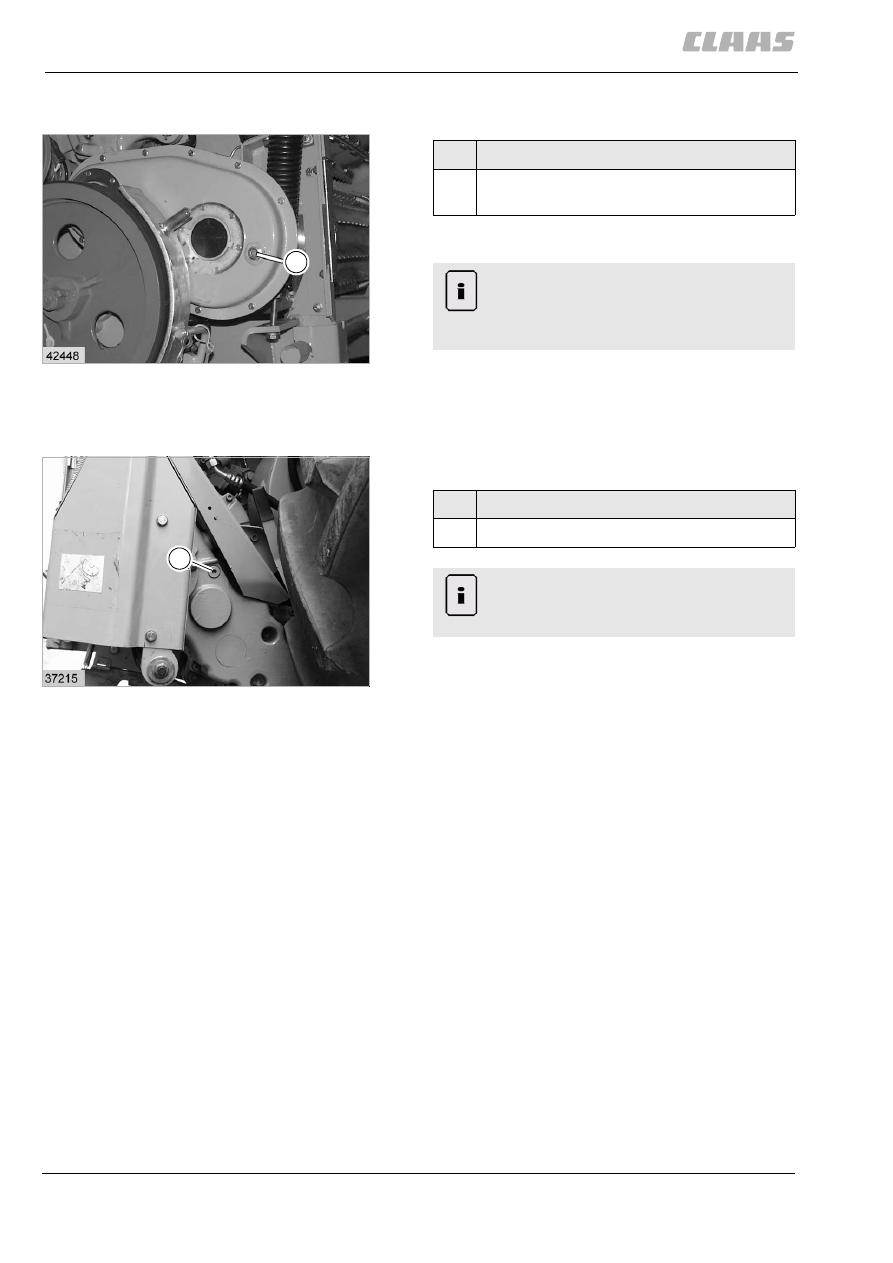

7.5.7 Шестеренчатый редуктор верхних
валков

Проверить уровень масла

Масло должно быть видно в смотровом стекле.

Замена масла

(рис. 20, 21)

18

12557

19

12558

E

A

Обозначение

A

Маслосливной винт

E

Винт для заправки масла и сапун коробки
передач

20

12559

21

12560

E

K

A

Обозначение

K

смотровое стекло

Обозначение

E

Маслозаливной винт

A

Маслосливной винт

Указание!

При контроле уровня масла опустить
установленную приставку до
соприкосновения с грунтом.

414

7 Техническое обслуживание – базовая машина
7.5 Редукторы

9358

34324

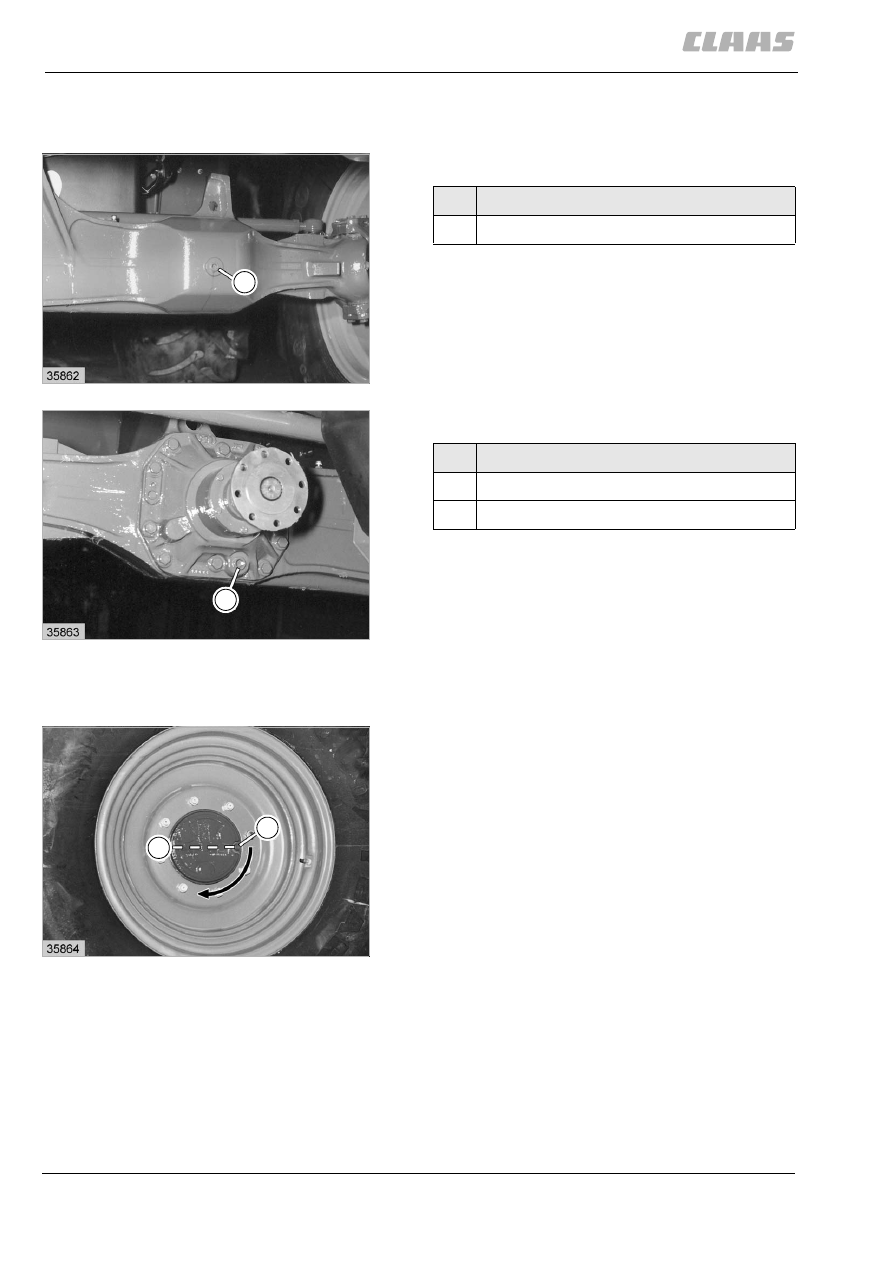

7.5.8 Управляемый ведущий мост
CARRARO – дифференциальная передача

Проверить уровень масла

Контроль уровня масла проводить раз в неделю.

(рис. 22)

Замена масла

(рис. 22, 23)

34325

7.5.9 Управляемый ведущий мост
CARRARO – редуктор управляемого моста

Проверить уровень масла

Для контроля уровня масла управляемые ведущие
колеса установить так, чтобы они касались земли,
а заливной и контрольный винт (К) установить в
горизонтальной плоскости (Н).

Масло должно доходить до заправочного
и контрольного отверстия (К).

(рис. 24)

22

12561

E

Обозначение

E

Винт контроля уровня масла

23

12562

A

Обозначение

E

Маслозаливной винт

A

Маслосливной винт

24

12563

H

K
