Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 97

403

7 Техническое обслуживание – базовая машина

7.3 Таблица смазочных материалов

9358

CARRARO

Дифференциал

Гипоидное
трансмиссионное
масло CLAAS

(MIL-L-2105 B) API-
GL-5-90

10,5 литра

85W-90

см. таблицу
технического
обслуживания

Бортовой редуктор

по 0,8 л

Редуктор
вентилятора
(двигатель)

Гипоидное
трансмиссионное
масло CLAAS

(MIL-L-2105 B) API-
GL-5-90

1,85 л

85W-90

см. таблицу
технического
обслуживания

Тормоз

Ножной тормоз

Тормозная
жидкость ATE

Рабочий
резервуар
заполнен

DOT 4

через каждые 2
года

см. таблицу
технического
обслуживания

Гидравлическая система

Гидравлическая
система

Всесезонное
гидравлическое
масло с классом
вязкости ISO-VG
46 в соответствии
с DIN 51 524, ч. 3 **

ок. 16 литров

см. таблицу
технического
обслуживания

** При выборе гидравл. масла следует учитывать следующие ориентировочные значения:

Температура
застывания

< -25 °C (DIN ISO 3016)

Вязкость при 0 °С

< 600 сст (DIN 51 562)

Вязкость при 40 °С

макс. 50,6 сст (DIN 51 562)

Индекс вязкости

> 170 (DIN ISO 2909)

Масло должно обладать моющими свойствами!

Кондиционер

Компрессор Denso
10 PA 15 C

Масло Denso ND 8 по мере

необходимости

При замене
сухого фильтра
или в том
случае, если
отсосан
хладагент

Конструктивный
элемент

Сорт смазочного
материала /
спецификация

Заправочная
емкость

Класс
вязкости /
класс SAE

Сроки замены Контроль

404

7 Техническое обслуживание – базовая машина
7.3 Таблица смазочных материалов

9358

Места смазки

Смазочный ниппель Универсальная

консистентная
смазка CLAAS
EP 2 (KP 2 K-30)

Патрон 400 г

№ детали:
000 147 451 0

см. план
смазки

DIN 51 502

MAN 283
Le-P2

Места смазки

Специальное
цепное масло
CLAAS

Аэрозольный
баллон 500 мл, №
для заказа
000 177 353 3

см. план
смазки

Конструктивный
элемент

Сорт смазочного
материала /
спецификация

Заправочная
емкость

Класс
вязкости /
класс SAE

Сроки замены Контроль

405

7 Техническое обслуживание – базовая машина

7.4 Гидравлическая система

9358

7.4 Гидравлическая система

34309

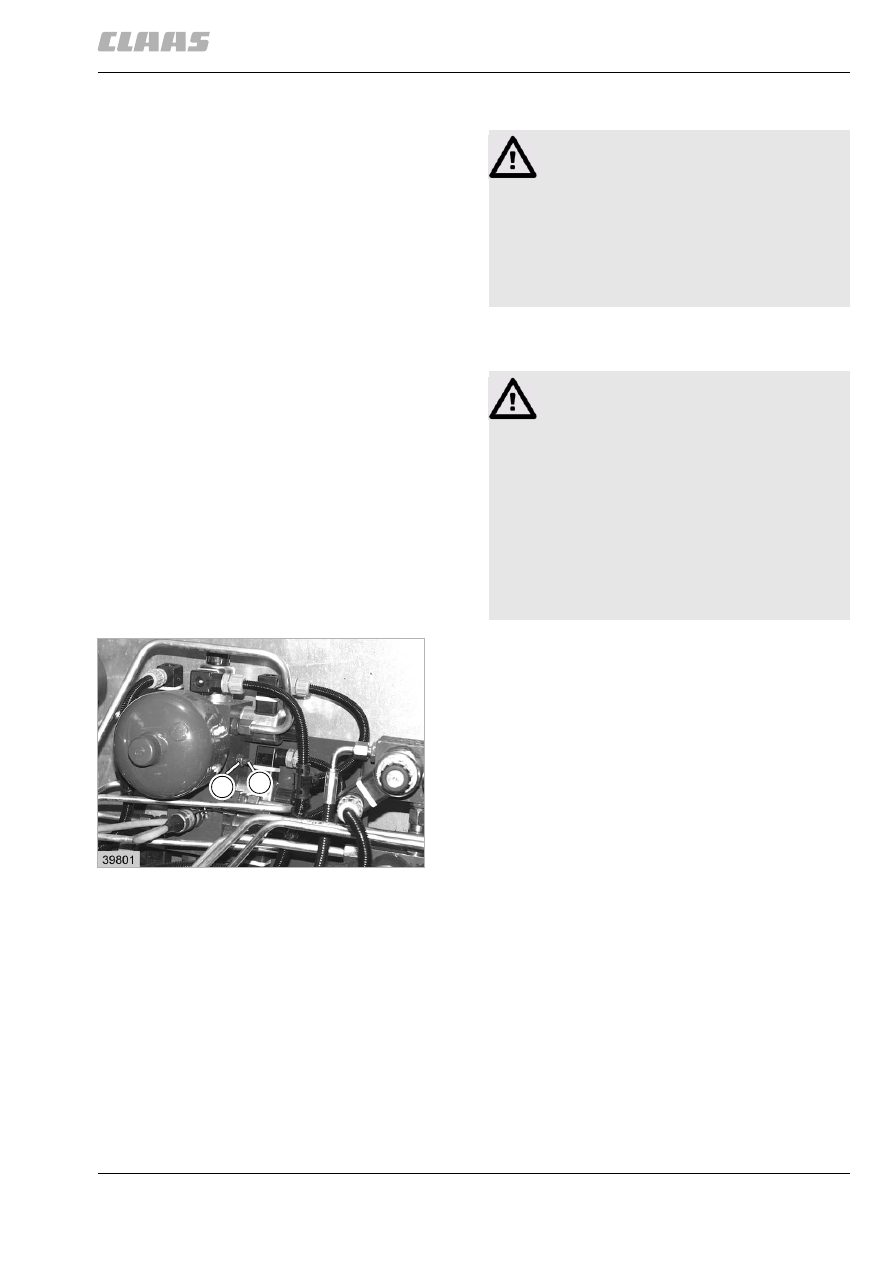

7.4.1 Гидроаккумулятор

Для этого действовать следующим образом:

Ослабить контргайку (К) и немного вывернуть
винт (S), пока не исчезнет давление. Затем снова
ввернуть винт (S) до упора и затянуть
контргайку (К).

(рис. 1)

Опасность!

При проведении работ на гидравлической
системе обязательно заглушить двигатель.
При проведении работ на гидравлической
установке обязательно заглушить
двигатель, вытянуть ключ зажигания и
принять меры по предотвращению отката
полевого кормоизмельчителя (стояночный
тормоз, противооткатный упор)!

Опасность!

При проведении работ на
гидроаккумуляторе требуется особая
осторожность!

Гидроаккумуляторы находятся под
высоким давлением!

Перед началом ремонта
гидроаккумуляторов, управляемых
клапанами, например, в режиме
автопилота, следует ослабить
закорачивающий болт. Это необходимо
для снятия давления гидравлики.

12544

406

7 Техническое обслуживание – базовая машина
7.4 Гидравлическая система

9358

34310

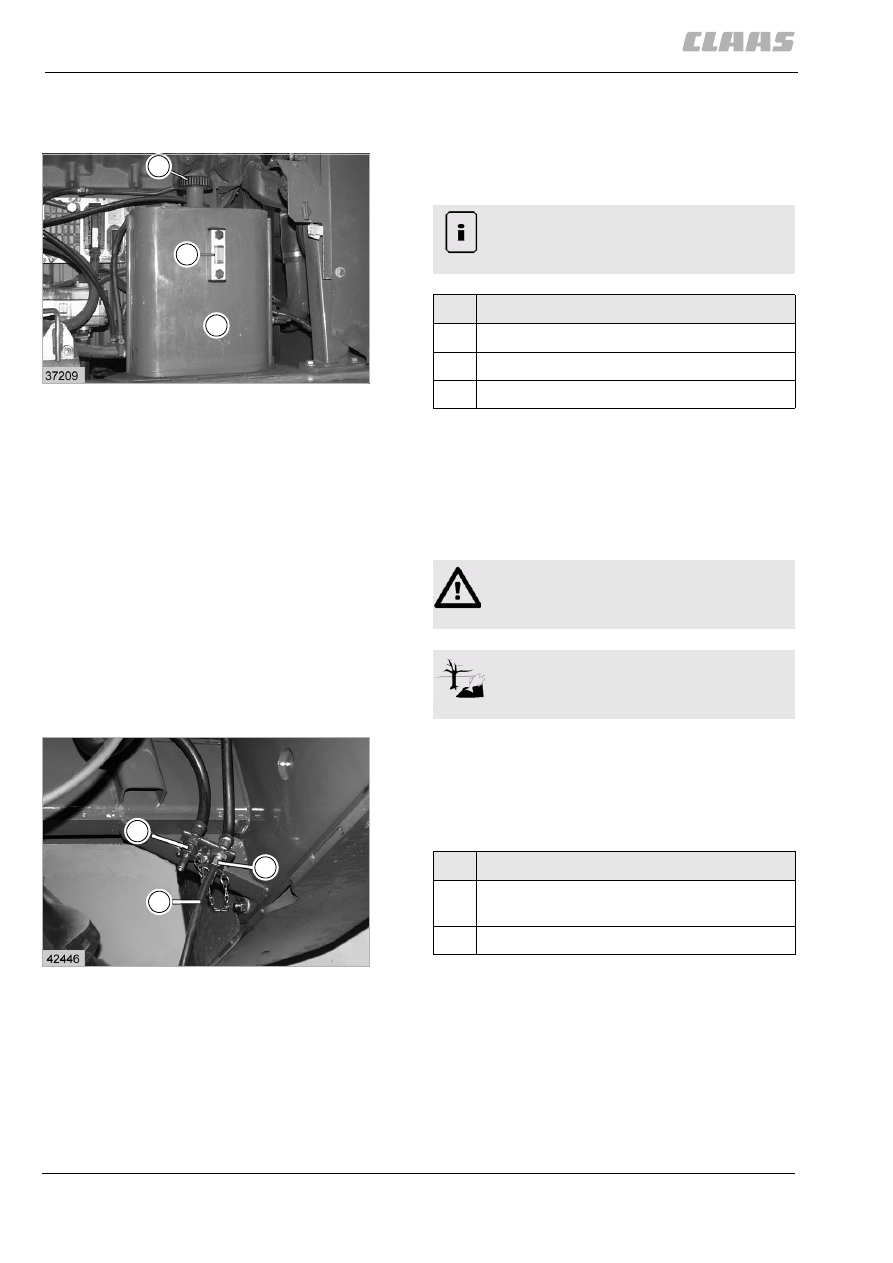

7.4.2 Контроль уровня гидравлического
масла

Уровень масла проверять ежедневно
при заглушенном двигателе.

Уровень гидравлического масла должен быть
виден в смотровом стекле для контроля уровня
масла (S).

(рис. 2)

34311

7.4.3 Замена рабочей жидкости

Надеть на сливной штуцер (H) подходящий шланг
(S). Слегка ослабить гайку (H) и слить
отработанное масло в сосуд подходящего объема.

Снова крепко затянуть гайку (H) на маслосливном
штуцере. Снять шланг (S).

(рис. 3)

12545

Указание!

Перед контролем уровня масла полностью
опустить приставку или наклонную камеру.

Обозначение

Гидравлический бак

Отверстие для заправки масла

Контроль уровня масла

Опасность!

Соблюдайте осторожность при сливе
горячего масла – опасность ожога!

Экологическая безопасность!

Утилизируйте отработанное масло
надлежащим образом.

12546

Обозначение

Сливной штуцер для гидравлического
масла

Штуцер слива масла из двигателя
