299

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

33958

6.1.7 Подстройка противорежущей пластины (машины без электрической регулировки
противорежущей пластины)

– Противорежущую пластину подрегулировать

посредством винтов с воротком (К) на обеих
сторонах корпуса измельчителя.
Вращение влево = уже
Вращение вправо = шире

– Противорежущую пластину медленно и

осторожно придвинуть как можно ближе
к ножам измельчителя, чтобы был слышен
контактный шум (стуки)!
Затем на обеих сторонах вывернуть винты
с воротком назад на 2 оборота.

12412

10

11

12413

12

12414

K

K

Внимание!

Перед настройкой противорежущей
пластины установленную приставку
обязательно опустить на землю и снять
гидравлическое давление в цилиндрах.

Указание!

При регулировании противорежущей
пластины сначала проворачивать один
винт с воротком (К) максимум на два
оборота. Только затем вращать винт
воротком на другой стороне. Иначе может
иметь место деформация опоры
противорежущей пластины.

300

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

(рис. 10, 11, 12)

Внимание!

На новой противорежущей пластине
обязательно настроить расстояние до
измельчающих ножей при помощи щупа.

Настройку по звукам ударов допускается
производить лишь после нескольких часов
работы.

301

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

33960

6.1.8 Возврат противорежущей пластины назад (машины без электрической регулировки
противорежущей пластины)

Этот процесс находит применение, если требуется
регулировка или замена измельчающих ножей.

– Снять корпус подающего устройства.
– Заглушить двигатель!

12412

13

14

12413

15

12414

K

K

Опасность!

Противорежущую пластину перемещать
назад только при остановленном
двигателе!

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

302

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

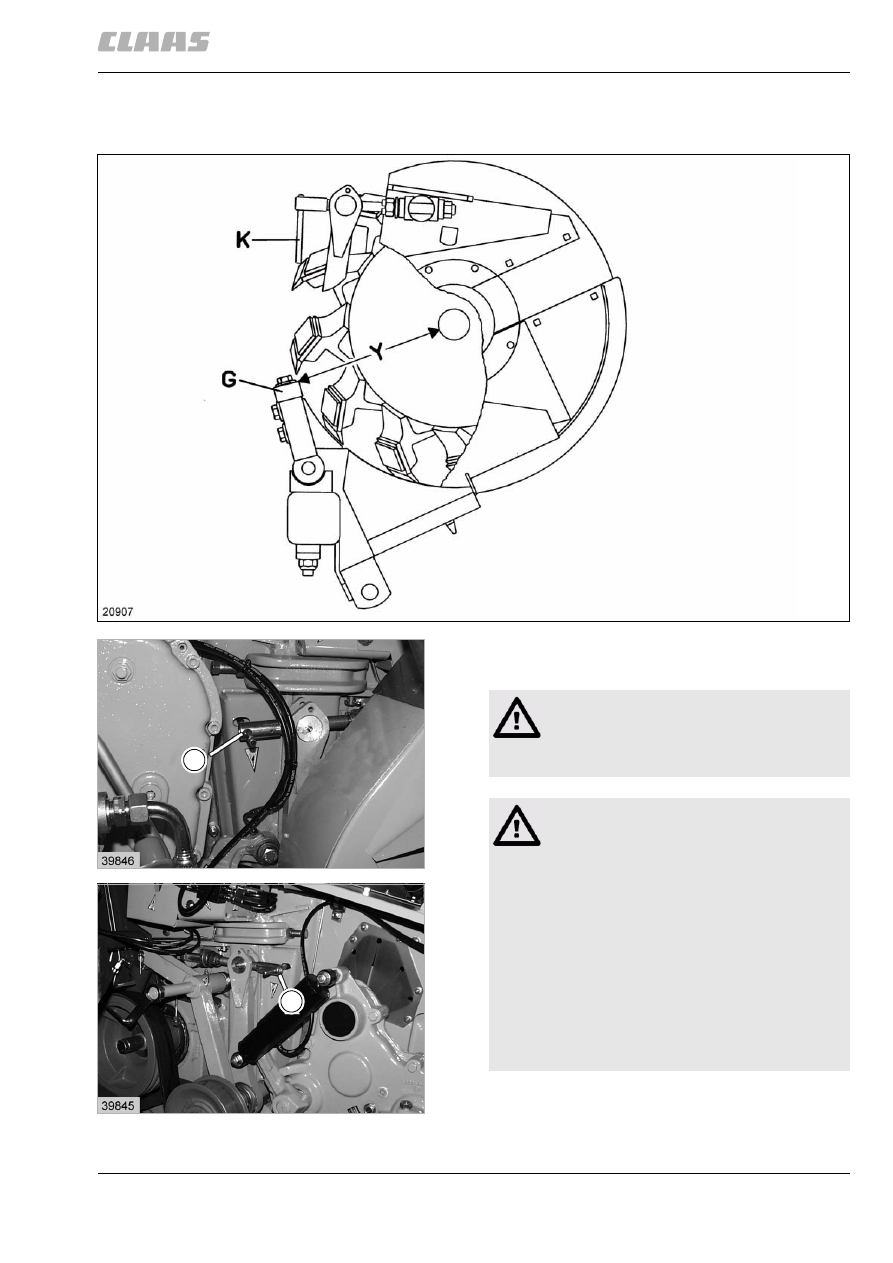

– Вернуть противорежущую пластину (G) назад

посредством винтов с воротком (К) до
расстояния (Y, см. указания размеров).

(рис. 13, 14, 15)

33962

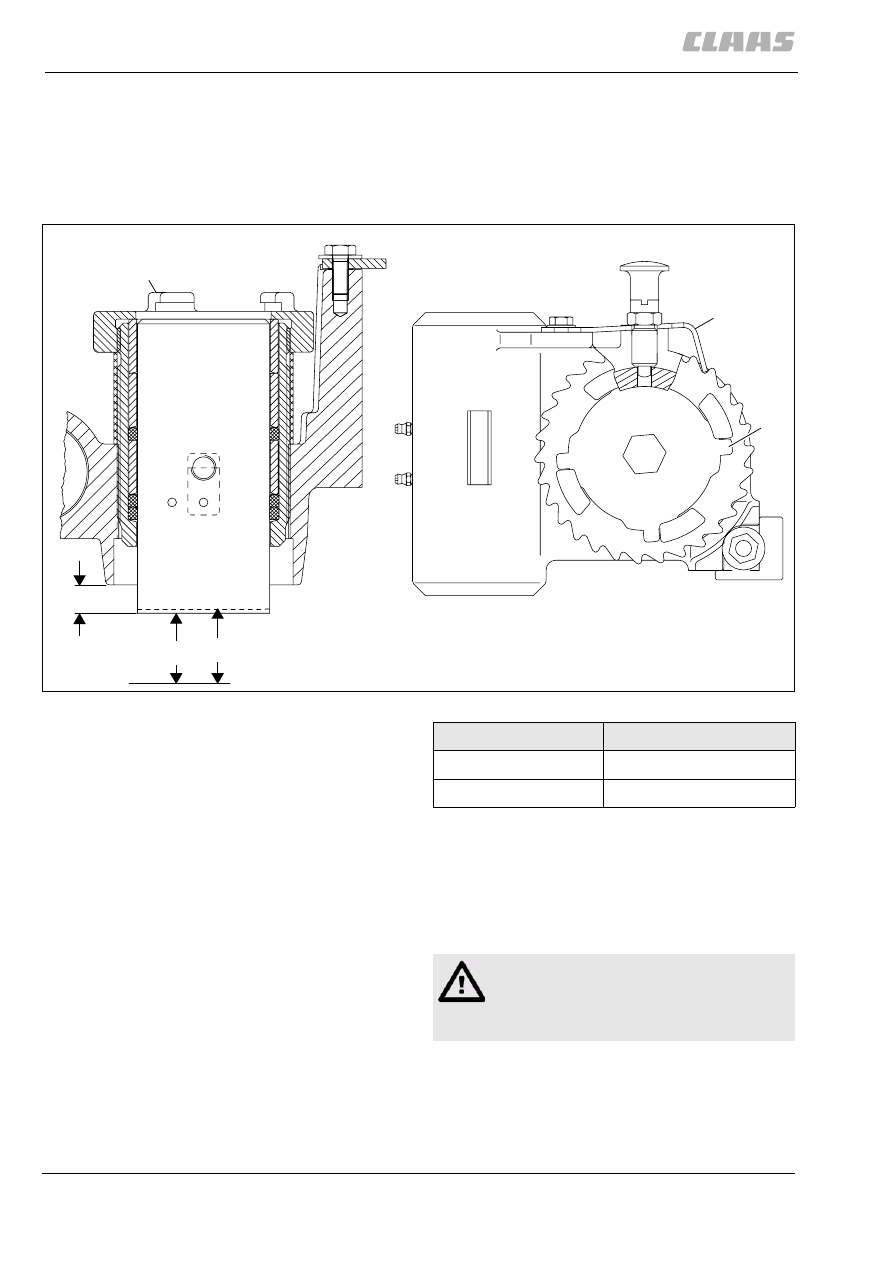

6.1.9 Регулировка точильного камня

При износе точильного камня может
быть проведена его подстройка
(примерно три раза).

Подстройку проводить тогда, когда больше
невозможно автоматическое регулирование
в процессе заточки.

12415

16

M

2

1

W

L

R

B

D

A

S

X

X

N

Вид

Обозначение

A

Вид сбоку

B

Вид сверху

Опасность!

Регулировку точильного камня проводить
только при отключенном двигателе и
вытянутом ключе зажигания!
