6 Обслуживание базовой машины

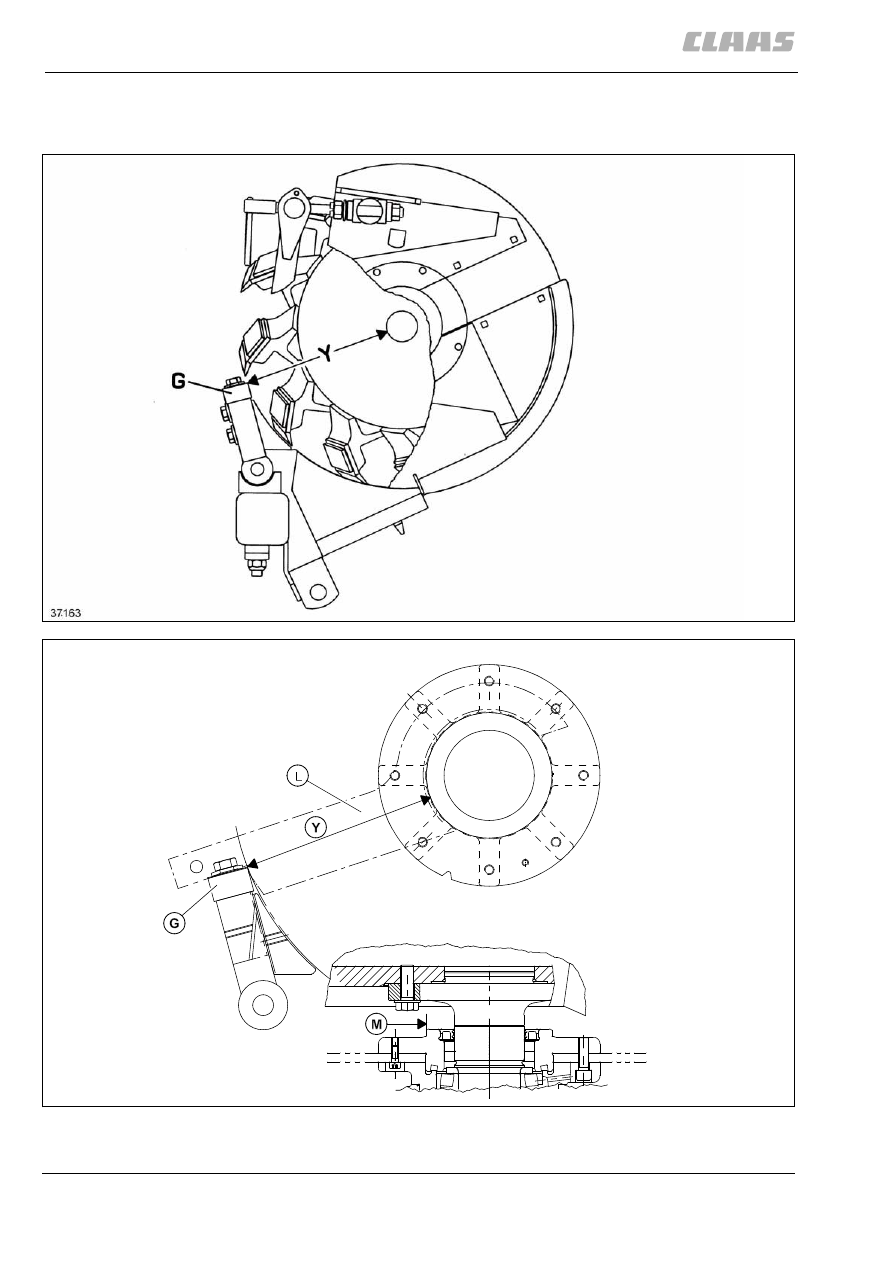

6.1 Измельчающие органы

9357

Ножи измельчителя точить только при нижних
оборотах холостого хода двигателя. Для этого
переключатель (25) установить в положение
нижних оборотов холостого хода .

Ножи затачивать примерно 15 - 20 циклов.

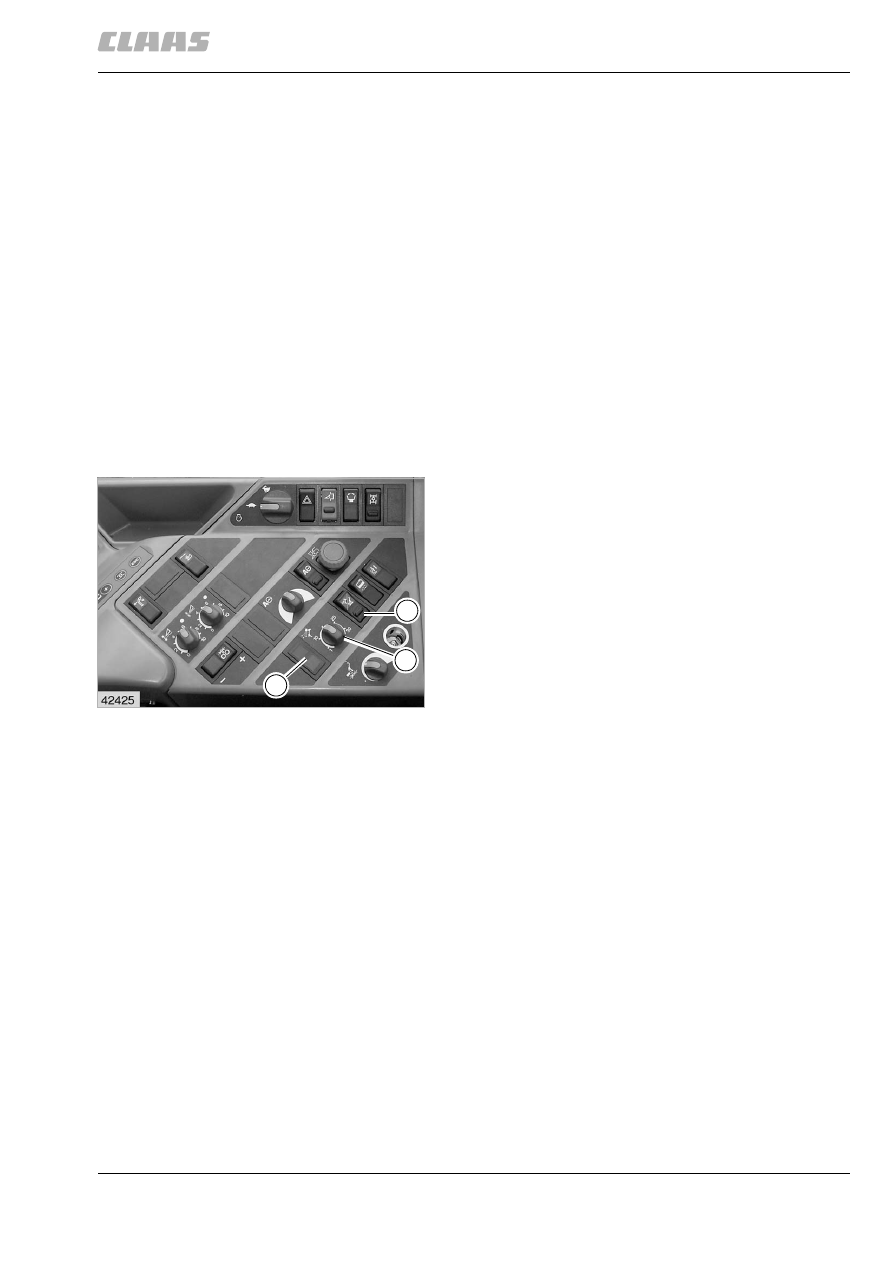

Пуск в ход устройства заточки:

– Завести двигатель и оставить его работать на

нижних оборотах холостого хода.

– Включить главный привод.
– Установить требуемое число циклов заточки

(от 1 до 30) посредством поворотного
выключателя (18).

– Переключить перекидной выключатель (19) в

первое положение (не деблокировать).
Активируется электронное управление для
дистанционного управления автоматическим
устройством заточки – дождаться загорания
контрол. лампы (17 – красная).

– Затем деблокировать перекидной

выключатель (19) и кратковременно перевести
на вторую ступень.
Крышка на корпусе измельчителя
автоматически открывается. Начинается
процесс заточки, контрольн. лампа
(17 – зеленый) мигает.
Как только процесс заточки закончится,
автоматически закрывается крышка и начинает
светиться контрольная лампа (17 – зеленый).

(рис. 1, 2)

1

12192

2

12410

17

18

19

25

Указание!

Если требуется регулировка
противорежущей пластины,
то перекидной выключатель (19) не
выключать!

292

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

33950

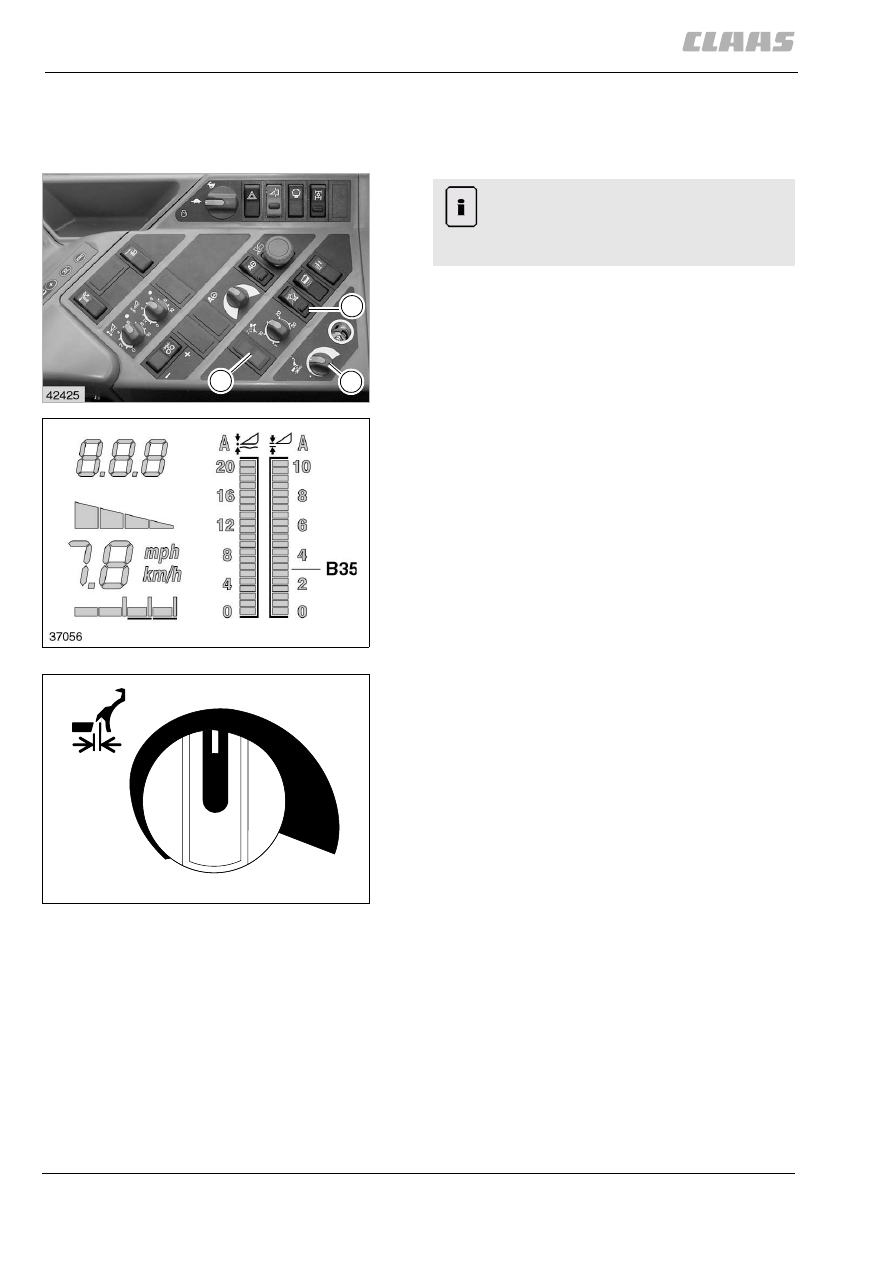

6.1.3 Регулировка противорежущей
пластины (Электрическое регулирование
противорежущей пластины)

Перекидной выключатель (19) не выключать.
Прицепленная приставка должна находиться на
земле, а гидравлика подъема должна быть без
давления. Индикаторный столбец (В35) должен
находиться внизу.

(рис. 3, 4)

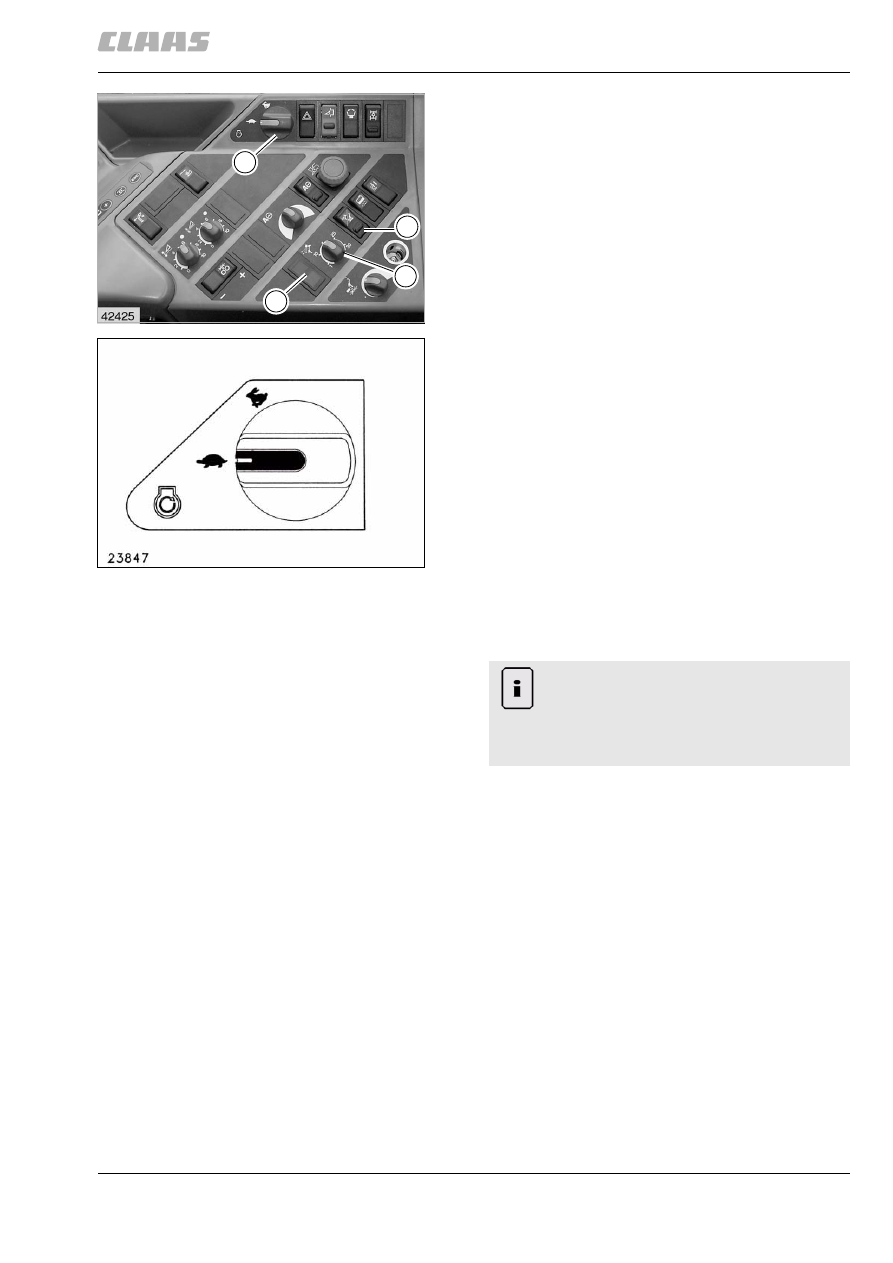

Предварительный выбор для настройки зазора

Размер зазора между ножом измельчителя
и противорежущей пластиной можно
предварительно установить посредством
поворотного выключателя (23) в диапазоне
от МИН. = 0,1 мм до МАКС = 0,5 мм.

Важное указание! Для новой противорежущей
пластины с еще острыми кромками установить
поворотный переключатель (23) вверху посередине
между "МИН." и "МАКС.", это соответствует зазору
ок. 0,2 - 0,3 мм.

Как только радиус округленной режущей кромки
составит  0,5 – 0,7  мм, поворотный
выключатель (23) можно установить на "МИН.".

(рис. 3, 5)

Настройка при обработке листостебельной массы с
початками:

Только при обработке листостебельной массы с
початками мы рекомендуем установить
поворотный выключатель (23) в положении
"МАКС." (широкий зазор).

(рис. 3, 5)

3

12192

4

2195

17

23

19

Указание!

Противорежущую пластину можно
регулировать только сразу после заточки
ножевого барабана.

5

12411

42717

23

MIN

MAX

293

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

Запустить систему регулирования
противорежущей пластины в работу

– Подождать, пока контрольная лампа

(17 – зеленый) перестанет мигать и будет
светиться постоянно. Процесс заточки при
этом закончен и можно отрегулировать
противорежущую пластину.

– Поворотный выключатель (23) установить в

нужное положение.

– Еще раз разблокировать перекидной

выключатель – перевести во второе положение
и удерживать примерно 1 секунду.
При окончании процесса регулирования
загорается контрол. лампа (17 – зеленый).
Выключить перекидной выключатель (19).

(рис. 3, 5)

33952

6.1.4 Возврат электронного счетчика
циклов заточки в исходное положение

– Включить зажигание. Дизельный двигатель не

заводить.

– Включить главный привод. Если он уже

включен, то следует выключить его и затем
снова включить.

– Переключатель циклов заточки (18) установить

на "1".

– Переключить перекидной выключатель (19) в

первое положение. Дождаться загорания
контрольной лампы (17 – зеленого цвета) или
(17 – красного цвета).

– Разблокировать перекидной выключатель (19),

нажатием перевести во второе положение и
удерживать нажатым, пока не будут гореть обе
контрольные лампы (17) (ок. 25 секунд).

– Снова выключить перекидной

выключатель (19). Счетчик циклов заточки
теперь находится в исходном положении.

(рис. 6)

6

12192

17

18

19
