255

5 Обслуживание системы CIS

5.7 Измельчение

9356

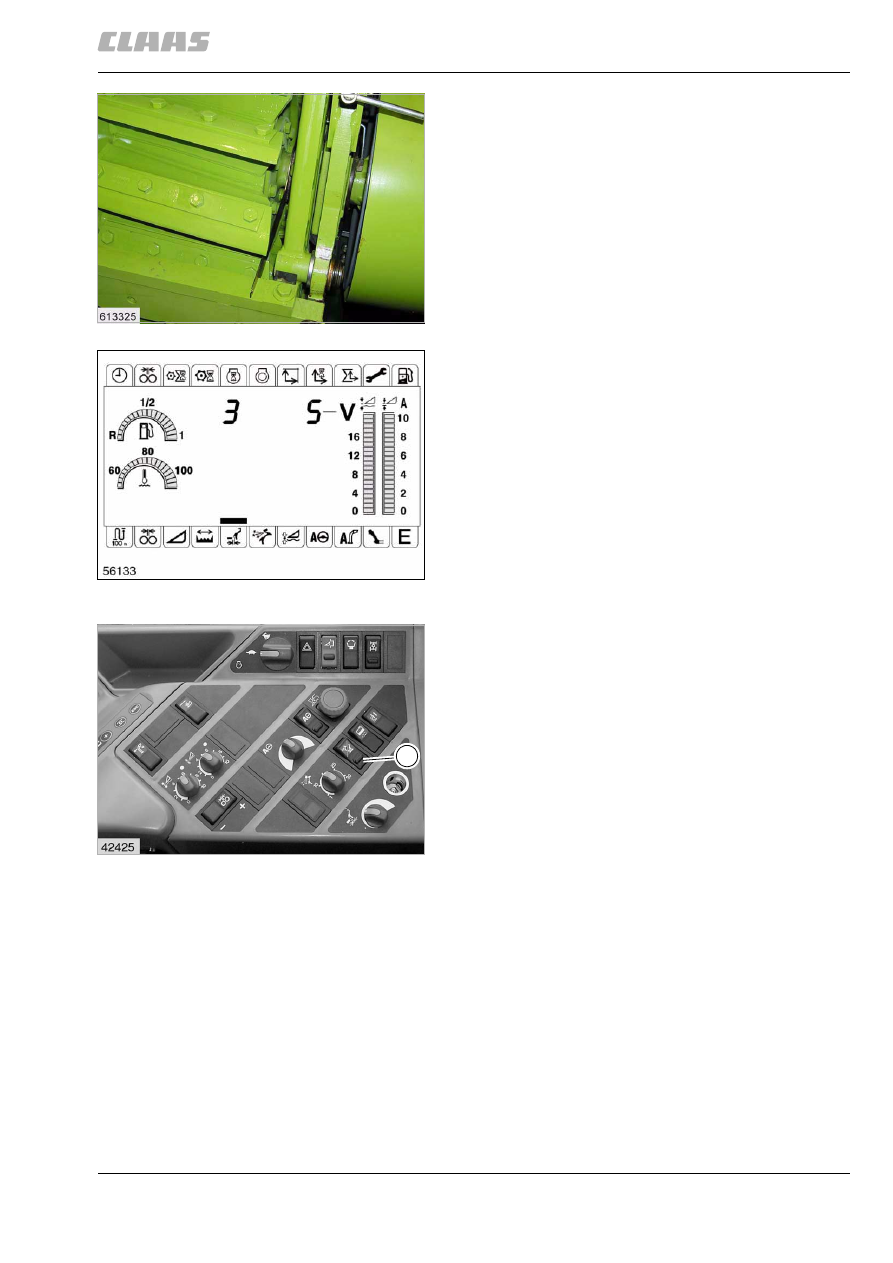

При помощи шаблона (L, если имеется) можно
настроить расстояние (Y) до противорежущей
пластины.

– Приложить шаблон (L) к внутренней стороне

корпуса подшипника.
При этом шаблон должен прилегать к
противорежущей пластине.

– Выполните проверку с обеих сторон пластины.

(рис. 77, 78)

– Повторить процесс не менее шести раз, пока

на индикаторе (V) не будет показано 100.

Остаточное состояние ножей теперь установлено
на 100 %.

Остаточное состояние ножей 100 % позднее
является предпосылкой получения своевременного
сообщения о критическом остаточном состоянии
ножей.

Не превышать размер (Y)!

Иначе может иметь место выворачивание
шпинделей из редукторов.

(рис. 76, 77, 79)

– Проверить состояние противорежущей

пластины. В случае необходимости
перевернуть или заменить противорежущую
пластину.

– Если при возврате противорежущей пластины

при помощи сигналов стука размер (Y) точно
не обеспечивается, то можно провести точную
настройку посредством шпинделей.

– Выключить перекидной выключатель (19).
– Подрегулировать ножи.

Выверить ножи параллельно и равномерно
относительно противорежущей
пластины.Тщательная ручная предварительная
установка ножей является предпосылкой
точной работы автоматики противорежущей
пластины.

Автоматика противорежущей пластины
ориентируется по ножу, выступающему дальше
всех. При односторонним образом
выступающих ножах противорежущая пластина
устанавливается с перекосом.

– Установить на место наклонную камеру.
– Заточить измельчающие ножи и

подрегулировать противорежущую пластину:
- Включить автоматику заточки.

78

2247

79

12366

80

12192

19

256

5 Обслуживание системы CIS
5.7 Измельчение

9356

- Включить автоматику противорежущей

пластины.

– Проверить остаточное состояние ножей (V).

В случае необходимости:
- Сброс остаточного состояния ножей.

(рис. 76, 77, 79, 80)

33927

5.7.14 Проверить сенсоры автоматики
заточки и противорежущей пластины

Для обеспечения безупречной работы автоматики
заточки и противорежущей пластины и,
соответственно, оптимальной эффективности и
качества измельчения следует регулярно
проверять работоспособность сенсоров и
двигателей.

– Выключить двигатель и измельчающий агрегат.
– Включить зажигание.

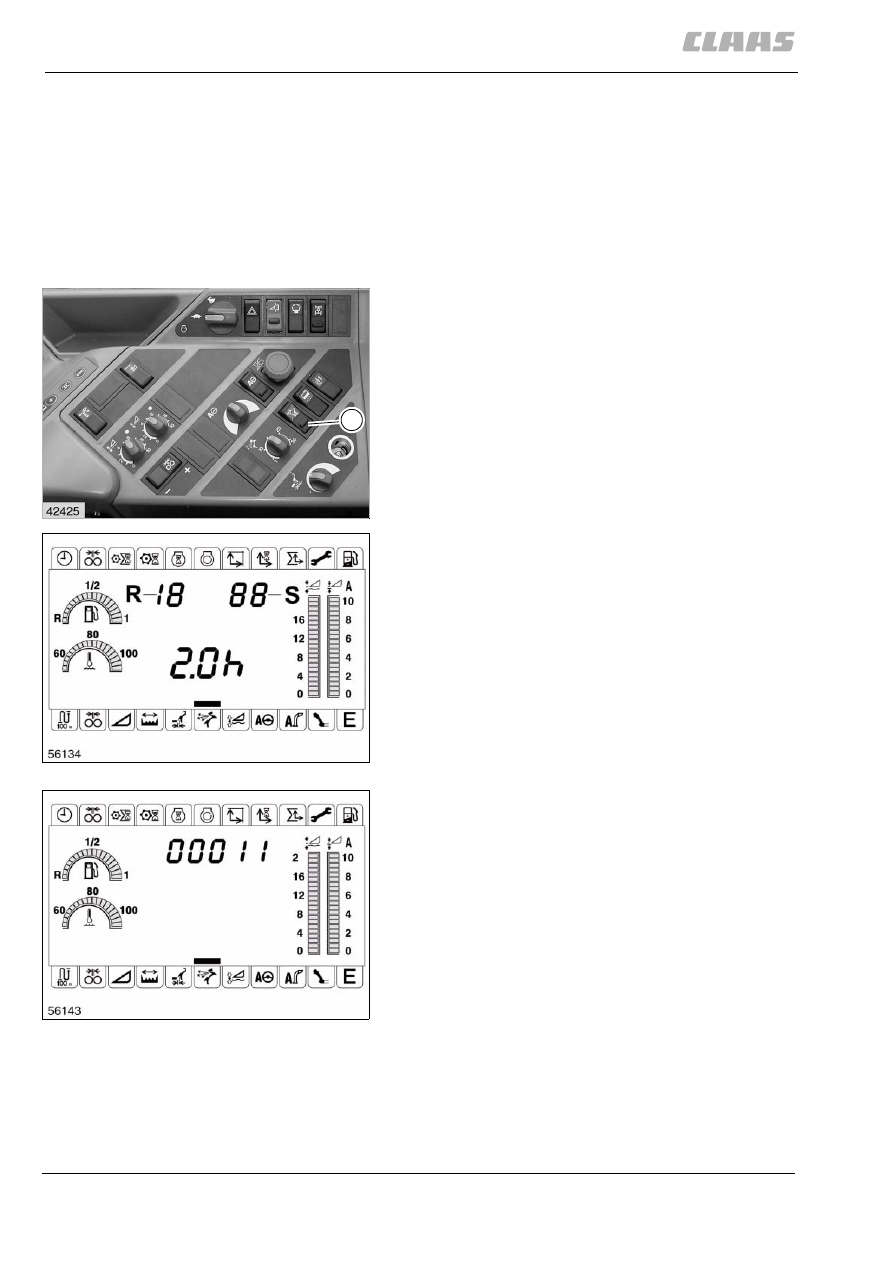

– Перекидной выключатель (19) перевести на

первую ступень (не деблокировать).

Полоса курсора переходит на символ "Заточка"
(B17).

В верхней зоне дисплея появляются актуально
установленное количество циклов заточки (R), а
также общее количество циклов заточки
шлифовального камня (S).

(рис. 81, 82)

– Разблокировать перекидной выключатель (19)

и переключить во 2-е положение.
Удерживать выключатель нажатым на 2-й
ступени.

Примерно через 10 секунд выдается звуковой
сигнал.

– Отпустить перекидной выключатель (19).

На дисплее появляются рабочие состояния для
сенсоров или, соответственно, двигателей.

Рабочие состояние слева направо:

• Магнитный выключатель циклов заточки
• Сенсор ударов справа
• Сенсор ударов слева
• Редукторный двигатель справа

81

12192

82

12367

19

83

12368

257

5 Обслуживание системы CIS

5.7 Измельчение

9356

• Редукторный двигатель слева

Вначале все элементы индикации стоят на нуле.

Запускается автоматическая проверка
редукторных двигателей.

При безупречной работе оба правых элемента
индикации переключаются на "1".

(рис. 81, 83)

Проверить левый сенсор ударов

– Стянуть правого сенсора ударов.
– Стучать металлическим предметом по

противорежущей пластине.

При безупречной работе левого сенсора ударов
выдается звуковой сигнал, а средний элемент
индикации переключается на "1".

– Снова вставить штекер правого сенсора

ударов.

Проверить правый сенсор ударов

– Стянуть штекер левого сенсора ударов.
– Стучать металлическим предметом по

противорежущей пластине.

При безупречной работе правого сенсора ударов
выдается звуковой сигнал, а 2-й слева элемент
индикации переключается на "1".

– Снова вставить штекер левого сенсора ударов.

Проверить магнитный выключатель для
счетчика циклов заточки

– Провести магнит мимо магнитного

выключателя, магнитный выключатель должен
один раз включиться и снова выключиться.

Индикация на мониторе CIS слева переключается
на "1".

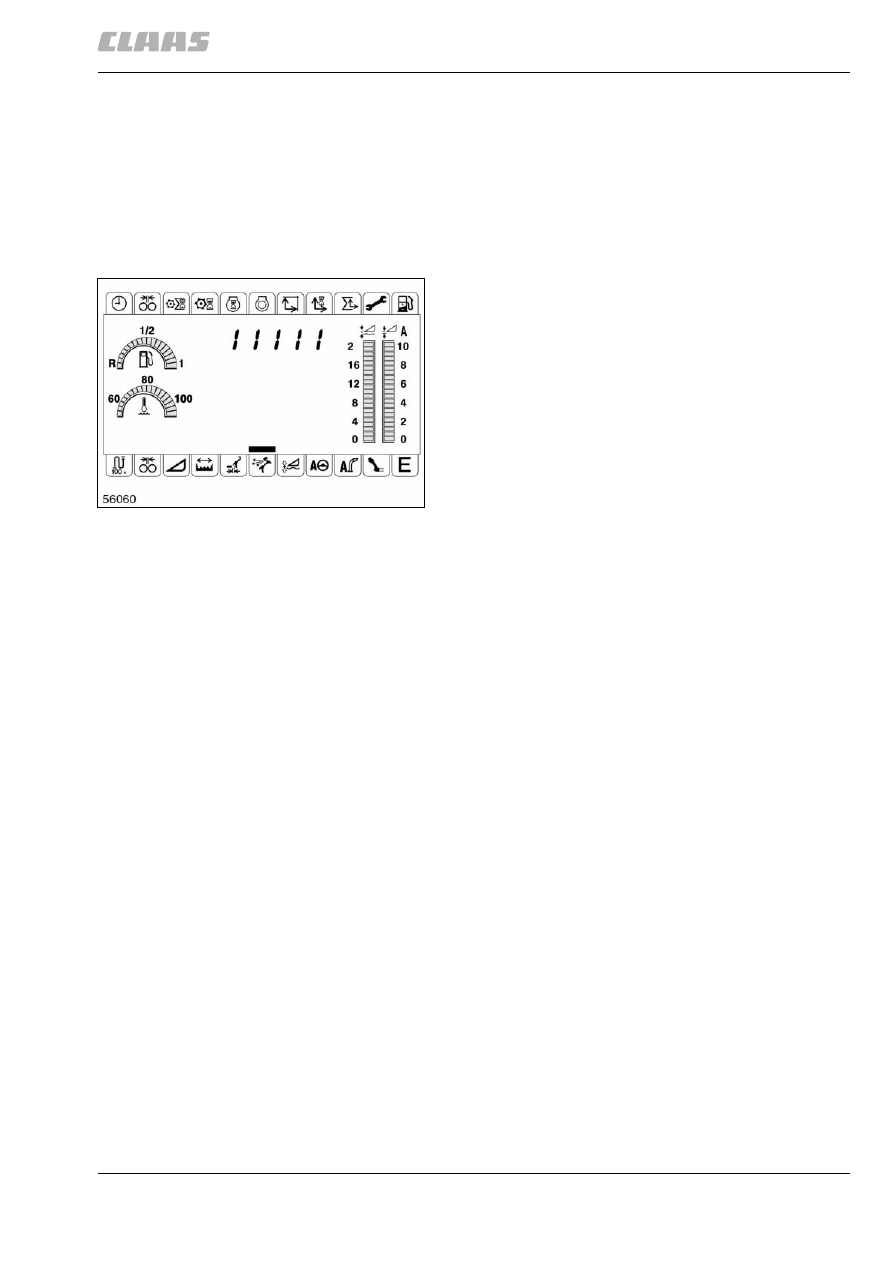

Проверить индикацию

– Проверит, показывают ли все пять

индикаторов "1".

Если один или несколько элементов индикации
показывают "0", то имеет месте неисправность.

– Проверить предохранители и, в случае

необходимости, кабельные соединения и,
соответственно, заменить неисправной
сенсор.

(рис. 84)

84

12369

258

5 Обслуживание системы CIS
5.7 Измельчение

9356

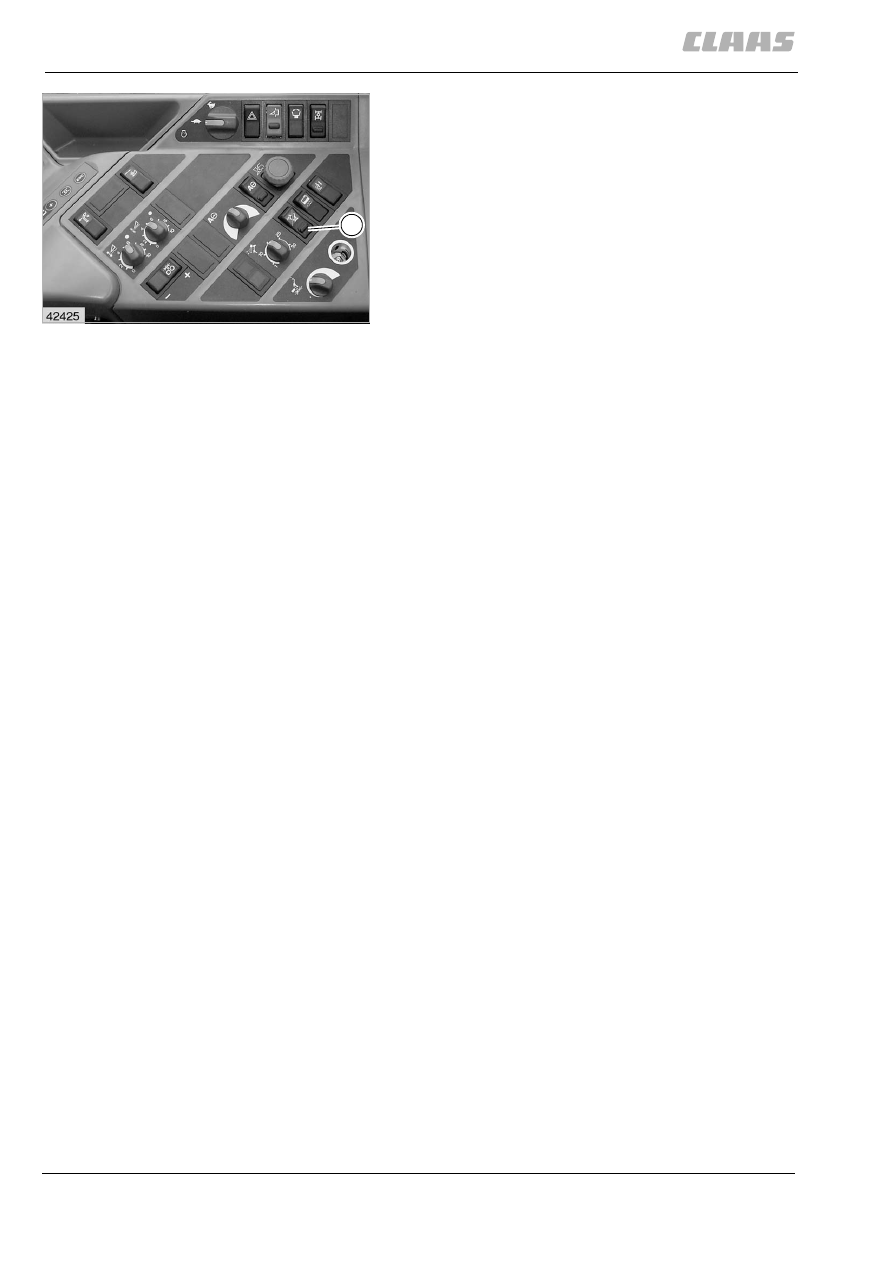

– Выключить перекидной выключатель (19) для

окончания проверки сенсоров.

(рис. 85)

85

12192

19
