Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 58

247

5 Обслуживание системы CIS

5.7 Измельчение

9356

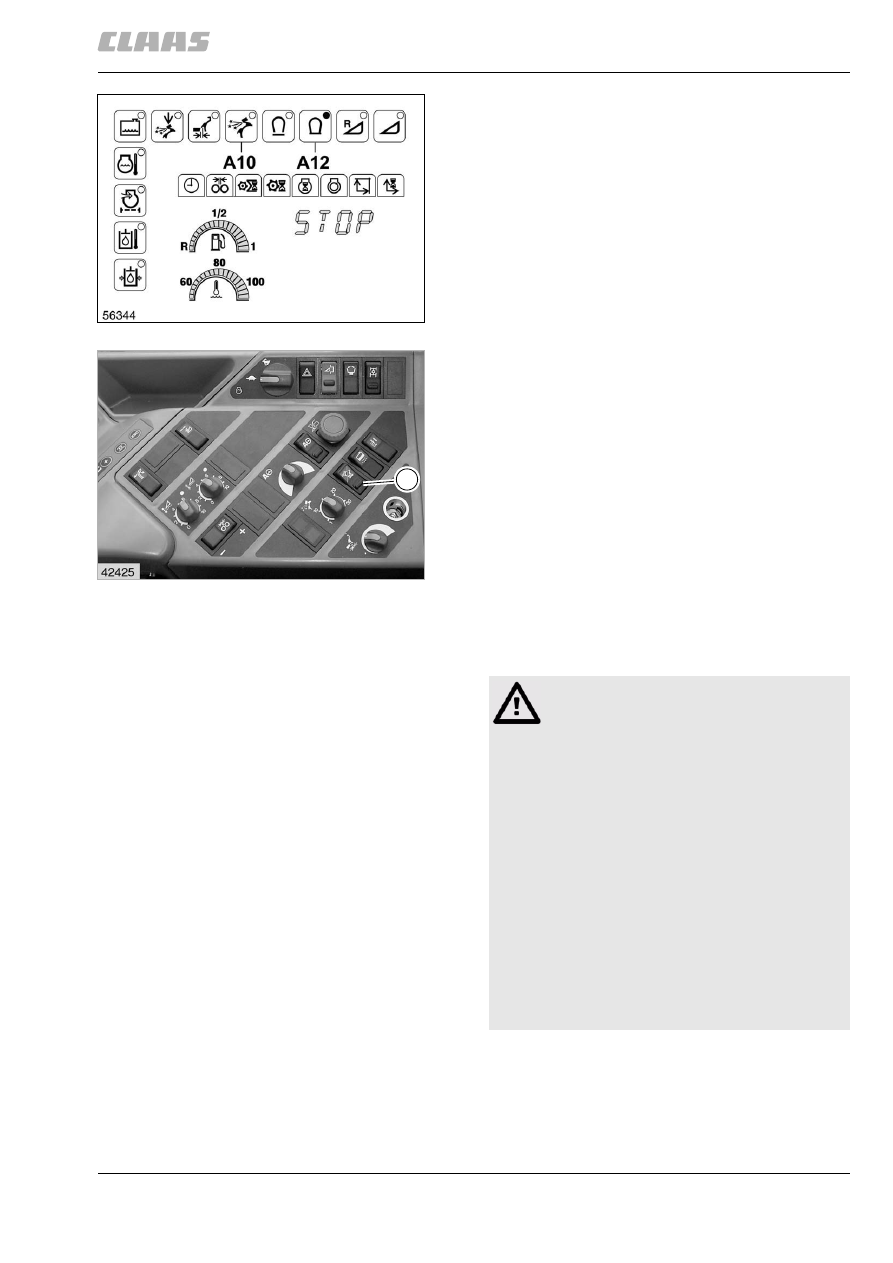

Автоматика заточки закончена, если погас
светодиод "Автоматика заточки активирована"
(A10).

Затем можно подрегулировать противорежущую
пластину.

После окончания автоматики заточки курсор
автоматически переходит в меню
"Противорежущая пластина" (B16).

– Включить автоматику противорежущей

пластины.

(рис. 65)

– Для преждевременного прерывания процесса

заточки выключить перекидной
выключатель (19).

Возможно еще выполняемый цикл заточки
заканчивается, заточная заслонка закрывается, а
светодиод "Автоматика заточки активирована"
(A10) погасает.

После первого пуска машины в эксплуатацию или
после уборки влажного материала при заточке на
подающем валке могут остаться металлические
стружки.

В этом случае может сработать металлодетектор и
загореться светодиод (A12).

– Перед продолжением работы машины следует

произвести чистку подающих валков.

(рис. 66)

65

2231

66

12192

19

Опасность!

Работы по техническому обслуживанию,
уходу и очистке, а также устранение
неисправностей должны выполняться
только при и остановленной машине.

Опасность получения серьезных травм и
даже смерти.

– Дизельный двигатель ВКЛ.
– Задействовать стояночный тормоз.
– Вытянуть ключ зажигания.
– Вытянуть ключ разъединителя

аккумуляторной батареи.

– Зафиксировать машину

противооткатными упорами.

– Убедиться в том, что машина не может

быть пущена в работу третьими
лицами.

248

5 Обслуживание системы CIS
5.7 Измельчение

9356

33921

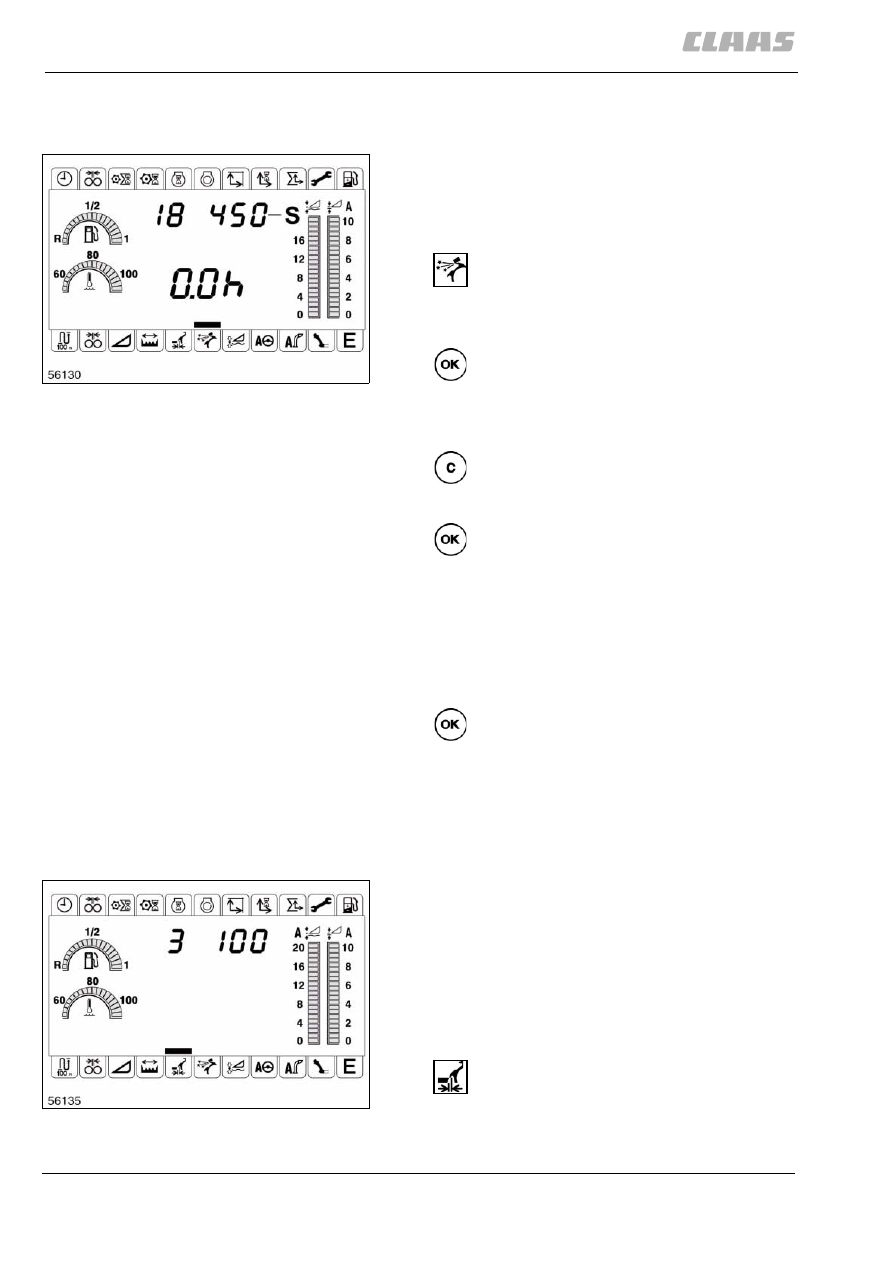

5.7.8 Сброс общего количества циклов
заточки

Для обеспечения по возможности корректной
индикации кода неисправности для состояния
"Износ шлифовального камня" необходимо
производить сброс общего числа циклов заточки
после каждой регулировки шлифовального камня.

Установить полосу курсора над символом
"Заточка" (B17).

Справа вверху на дисплее появляется общее
количество выполненных циклов заточки (S).

Вызвать режим редактирования.

Начинают мигать два левых разряда верхней зоны
дисплея.

Сбросить общее количество циклов заточки
на нуль.

Подтвердить сброс.

Короткий звуковой сигнал указывает на успешный
сброс.

Верхний индикатор перестает мигать.

Интервал времени для функции напоминания о
заточке в нижнем индикаторе начинает мигать.

Подтвердить показанный интервал заточки.

Индикатор перестает мигать.

(рис. 67)

33922

5.7.9 Настроить зазор противорежущей
пластины

Автоматика противорежущей пластины
обеспечивает возможность автоматической
регулировки противорежущей пластины после
процесса заточки.

Настраиваемый при этом зазор между
измельчающими ножами и противорежущей
пластиной можно при этом привести в
соответствие с состоянием измельчающих ножей, а
также с состоянием убираемого материала.

Установить полосу курсора над символом
"Противорежущая пластина" (B16).

Слева вверху на дисплее отображается заданное
значение зазора в виде числа от 1 до 10.

67

12358

68

12359

249

5 Обслуживание системы CIS

5.7 Измельчение

9356

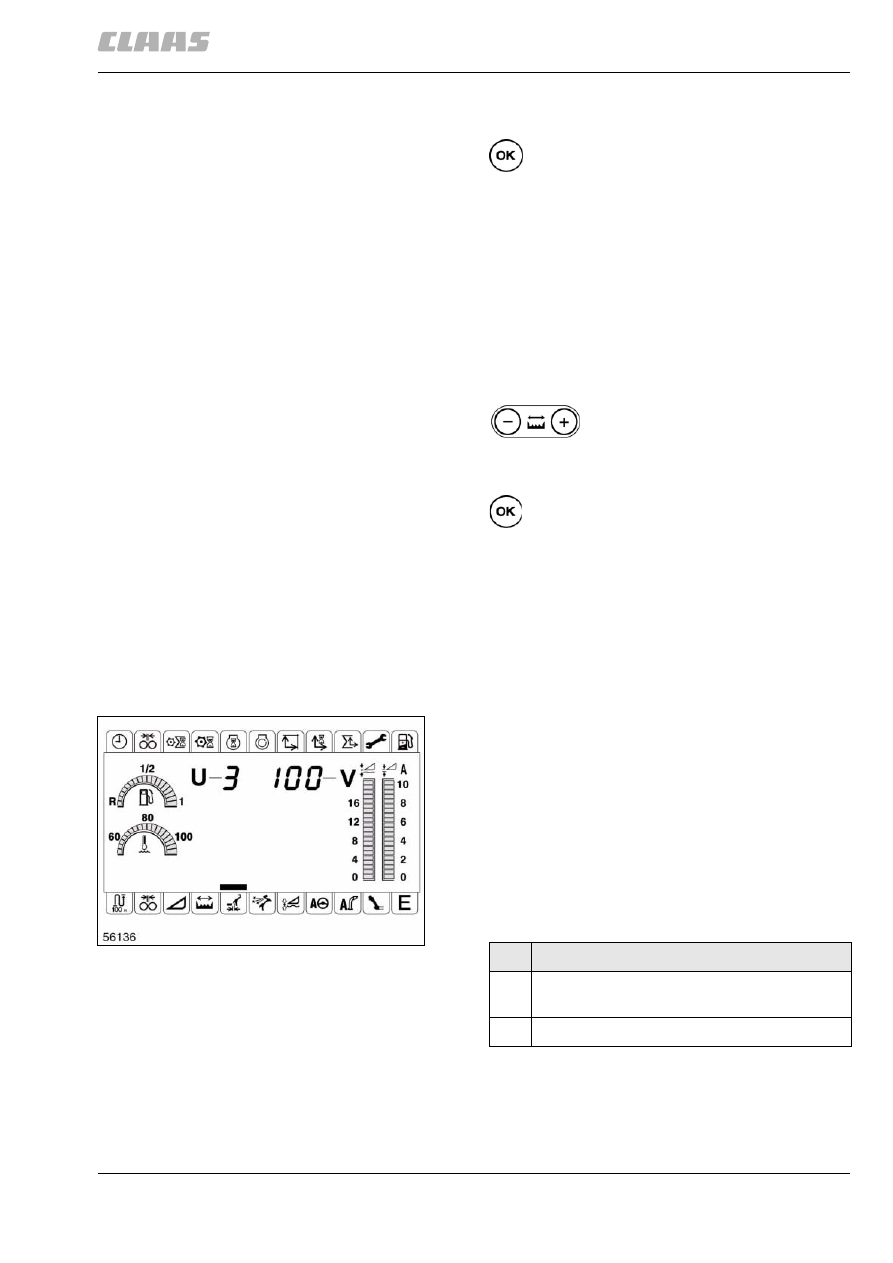

Числа от 1 до 10 соответствуют зазорам от прибл.
0,05 мм до 0,4 мм.

Вызвать режим редактирования.

Начинают мигать два левых разряда верхней зоны
дисплея.

Для новой противорежущей пластины с еще
острыми кромками установить зазор на
значение не менее 3. Настройку уменьшать
лишь после того, как режущая кромка будет
иметь закругление 0,5 - 0,7 мм.

Рекомендация: для GPS (листостебельчатой
массы с початками) установить зазор на
максимальное значение (10).

Нажимать клавишу (+) или (-), пока
не будет показан выбранный зазор.

Чем больше показанное значение, тем больше
установленный зазор.

Подтвердить показанное значение.

Короткий сигнал свидетельствует об успешном
вводе в память.

Индикатор перестает мигать.

(рис. 68)

33923

5.7.10 Включить автоматику
противорежущей пластины

Перед регулировкой противорежущей пластины
полностью опустить приставку и снять
гидравлическое давление на цилиндрах.

Регулировка противорежущей пластины возможна
только после заточки ножей.

После успешного окончания автоматики заточки
полоса курсора автоматически переходит на
символ "Противорежущая пластина" (B16).

В верхней зоне дисплея показываются следующие
данные:

От остаточного состояния ножей (V) зависит, когда
следует выполнить дополнительную регулировку
или замену ножей.

69

12360

Обозначение

U

Актуальный установленный зазор ножи –
противорежущая пластина

V

Остаточное состояние ножей

250

5 Обслуживание системы CIS
5.7 Измельчение

9356

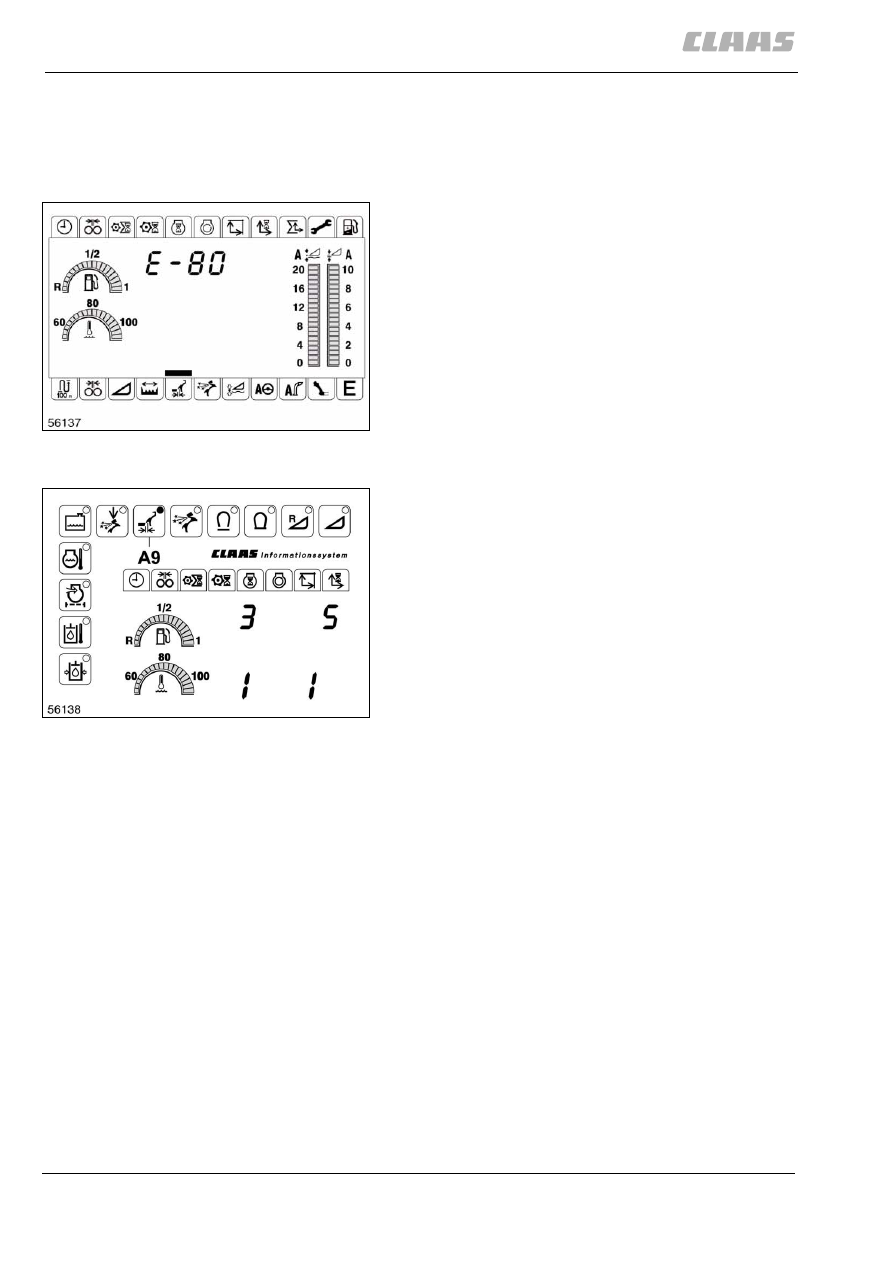

Для новых ножей остаточное состояние ножей
составляет 100 %. Данное значение будет
уменьшаться при каждом использовании или
заточке ножей жатки.

(рис. 69)

При остаточном состоянии ножей 5% в поле
индикации появляется код неисправности E-80.

Возможностей регулировки противорежущей
пластины больше не хватает, необходимо как
можно раньше произвести регулировку или замену
ножей.

Если остаточное состояние ножей опускается
до 0%, то регулировка противорежущей
пластины больше не возможна.

– Отрегулировать ножи или заменить на новые.
– Заточить ножи и подрегулировать

противорежущую пластину.

(рис. 70)

Активировать автоматику противорежущей
пластины

– Оставить двигатель работать на нижних

оборотах холостого хода.

– Оставить измельчающий агрегат включенным.

Полоса курсора стоит над символом
"Противорежущая пластина" (В16).

– Разблокировать перекидной выключатель (19)

и нажатием кратковременно перевести во 2-е
положение.

При отпускании выключателя запускается
автоматическая регулировка противорежущей
пластины.

Светится светодиод "Регулировка противорежущей
пластины активирована" (A9).

Автоматическую регулировку противорежущей
пластины можно контролировать в нижней зоне
монитора CIS.

(рис. 71)

70

12361

71

2236
