5 Обслуживание системы CIS

5.7 Измельчение

9356

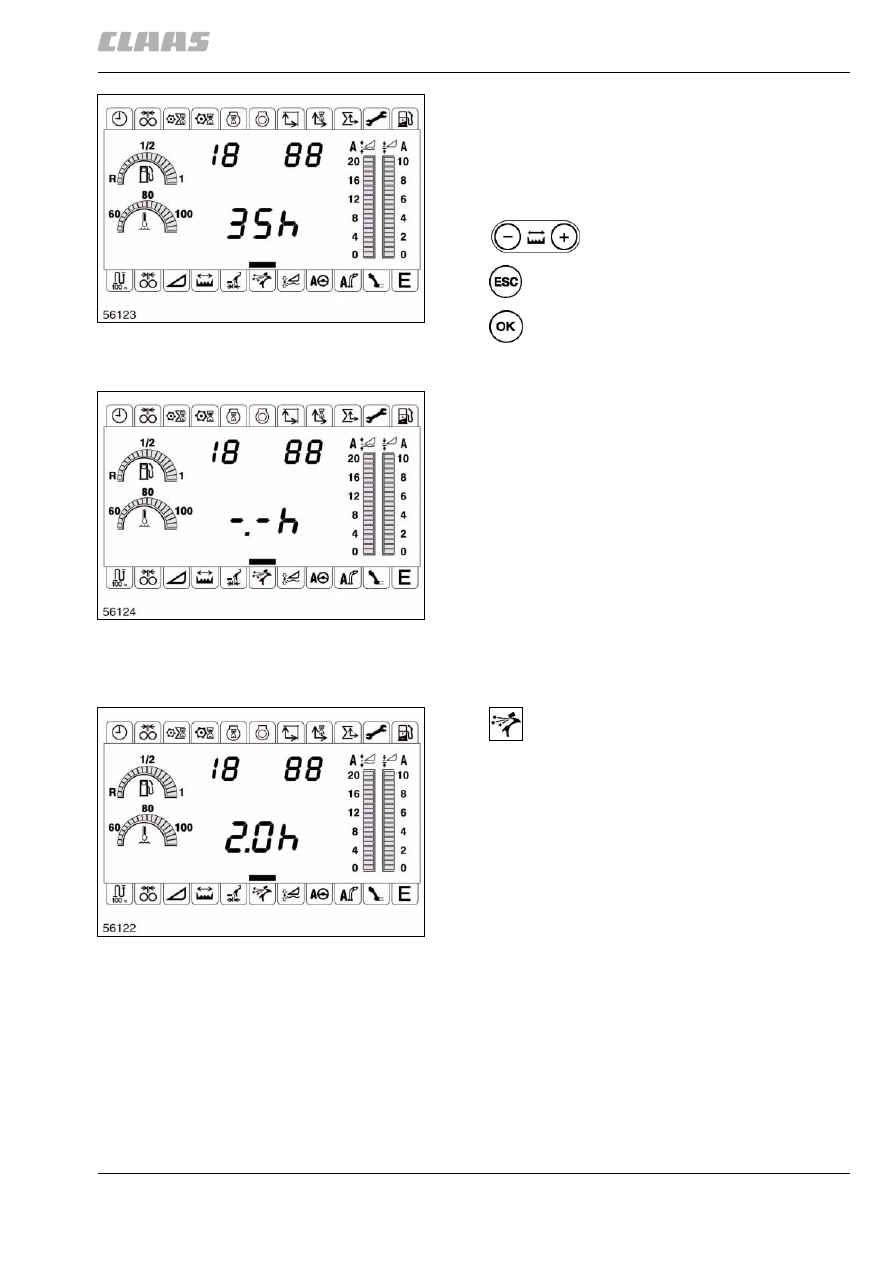

В качестве интервала времени для функции
напоминания можно установить значения между
0.0 и 99.

– Если контроль времени нежелателен, то

интервал времени устанавливается на 0.0
часов.

Нажимать клавишу (+) или (-), пока
не будет показано выбранное время.

В случае прервать функцию. Остается ранее
установленный интервал времени.

Подтвердить показанное значение.

(рис. 53)

В случае интервала времени 0.0 часов контроль
времени заточки деактивируется и на дисплей
выводится следующее: –.– h.

Трехкратный звуковой сигнал указывает на
успешный ввод в память. Индикатор перестает
мигать.

(рис. 54)

33918

5.7.5 Контроль времени до следующей
заточки

Установить полосу курсора над символом
"Заточка" (B17).

В нижней зоне дисплея показывается время,
оставшееся до следующего процесса заточки.

Возможны следующие виды индикации,

(рис. 55)

53

12350

54

12351

55

12349

Осталось более 10 часов работы

2 0 ч

Осталось менее 10 часов работы:

2.0 ч

Превышение заданного времени:

-  3  ч

Функция напоминания отключена:

–.– h

244

5 Обслуживание системы CIS
5.7 Измельчение

9356

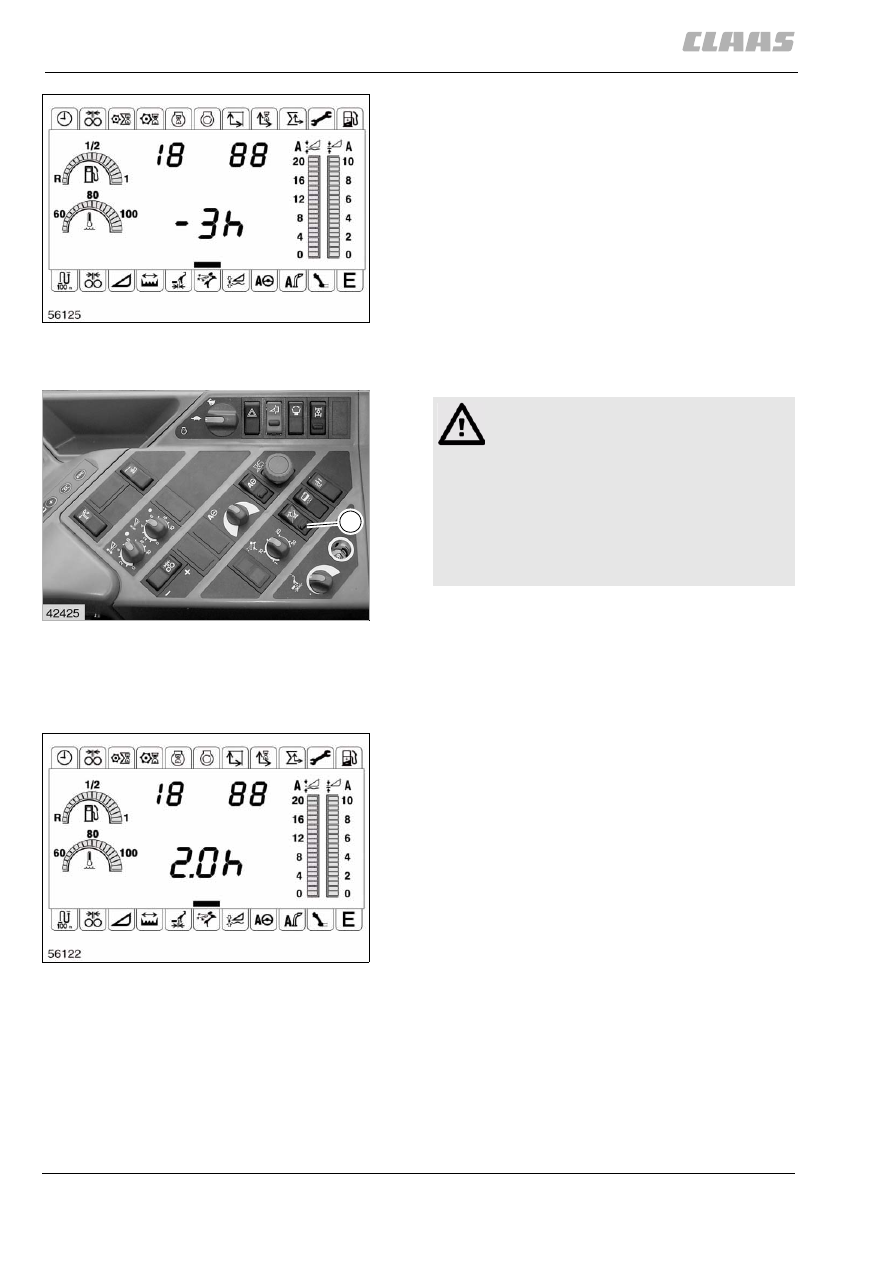

По истечении установленного интервала времени
начинает мигать светодиод (A10) и выдается
короткий звуковой сигнал.

– В этом случае остановить машину и заточить

ножи.

После заточки оставшееся время снова
автоматически сбрасывается. - На дисплее
появляется предварительно выбранный интервал
времени до следующей заточки.

(рис. 56)

33919

5.7.6 Включить автоматику заточки

– Завести двигатель и оставить его работать на

нижних оборотах холостого хода.

– Включить измельчающий агрегат.
– Перекидной выключатель (19) перевести на

первую ступень (не деблокировать).

(рис. 57)

Полоса курсора переходит на символ "Заточка"
(B17). - Слева вверху в дисплее появляется
актуально установленное количество циклов
заточки.

– В случае необходимости установить

количество циклов заточки.

(рис. 58)

56

12352

57

12192

19

Предупреждение!

Искрообразование при заточке.

Травмы глаз или кожи.

Опасность возникновения пожара.

– Очистить зону вокруг заточного

устройства.

– Никто не должен находиться в зоне

заточного устройства.

58

12349

245

5 Обслуживание системы CIS

5.7 Измельчение

9356

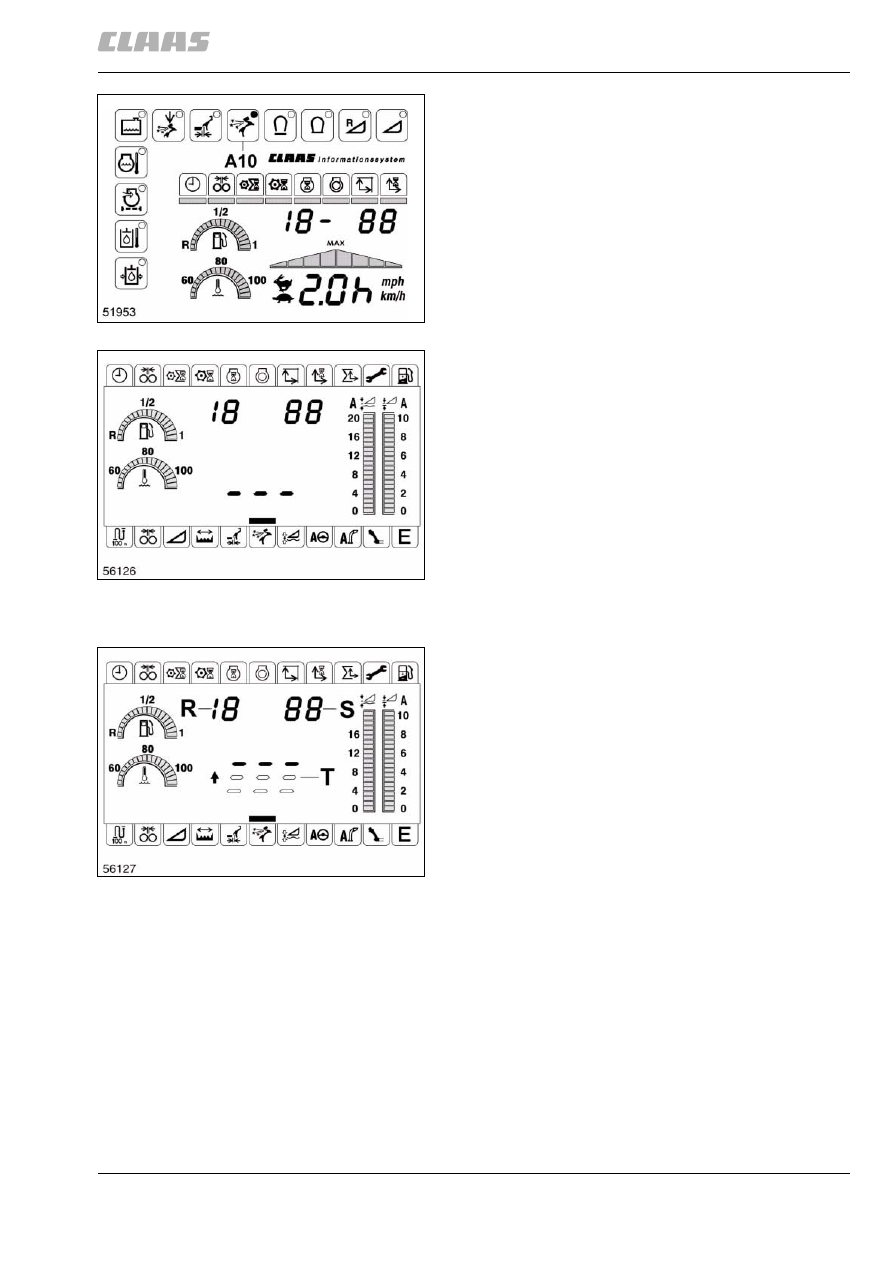

– Разблокировать перекидной выключатель (19)

и нажатием кратковременно перевести во 2-е
положение.

При отпускании выключателя открывается
заточная заслонка на корпусе измельчителя и
запускается процесс заточки.

Светится светодиод "Автоматика заточки
активирована" (A10).

(рис. 57, 59)

Дисплей переходит в рабочее состояние "Заточка".

(рис. 60)

33920

5.7.7 Контроль автоматики заточки

Во время заточки можно контролировать
следующие данные на мониторе CIS:

Во время процесса заточки выполняется заданное
количество циклов заточки. На экране
показывается количество циклов заточки (R), еще
оставшееся до выполнения заданного количества.

Общее количество выполненных циклов заточки
является значением для износа шлифовального
камня.

(рис. 61)

59

12353

60

12354

61

12355

R = Оставшиеся еще невыполненные циклы

заточки

S = Циклы заточки выполненные

шлифовальным камнем всего

246

5 Обслуживание системы CIS
5.7 Измельчение

9356

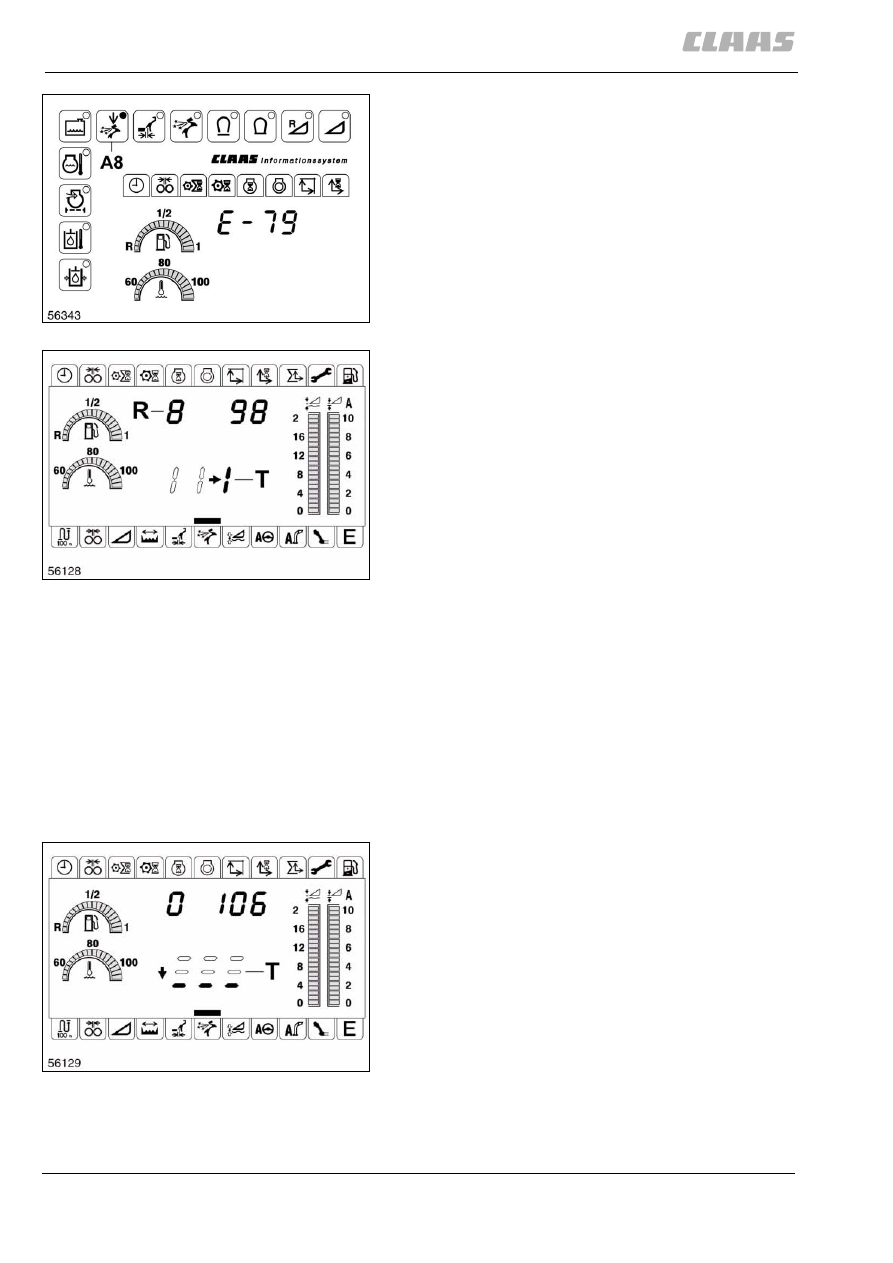

Как только число циклов заточки превысит 450,
начинает мигать светодиод "Износ шлифовального
камня" (A8).

В заключение к процессу заточку выдается код
неисправности E-79.

– Подрегулировать шлифовальный камень.
– Сброс общего количества циклов заточки.

(рис. 62)

На мониторе системы CIS три рабочих состояния
"Открытие заточной заслонки", "Заточка" и
"Закрытие заточной заслонки" показываются в
форме перемещающихся полос.

Направление перемещения полос при этом
изменяется в зависимости от соответствующего
рабочего состояния.

– Открытие заточной заслонки.

Три горизонтальные полосы перемещаются снизу
вверх.

– Заточка.

Две вертикальные балки двигаются в
горизонтальной плоскости.

Рабочее состояние "Заточка" показывается до тех
пор, пока не будет выполнено предварительно
заданное количество циклов заточки.

Во время заточки в верхней зоне дисплея можно
счесть оставшиеся циклы заточки (R), еще
требующие выполнения.

(рис. 63)

– Закрытие заточной заслонки.

Три горизонтальных балки двигаются сверху вниз.

(рис. 64)

62

2228

63

12356

T = Рабочее состояние заточного устройства
