215

5 Обслуживание системы CIS

5.2 Площадка водителя

9356

(рис. 4)

B30

Свободно

B31

Свободно

B32

Скорость движения / давление
гидроаккумулятора

B33

Актуальная частичная ширина

Обозначение

216

5 Обслуживание системы CIS
5.2 Площадка водителя

9356

2573

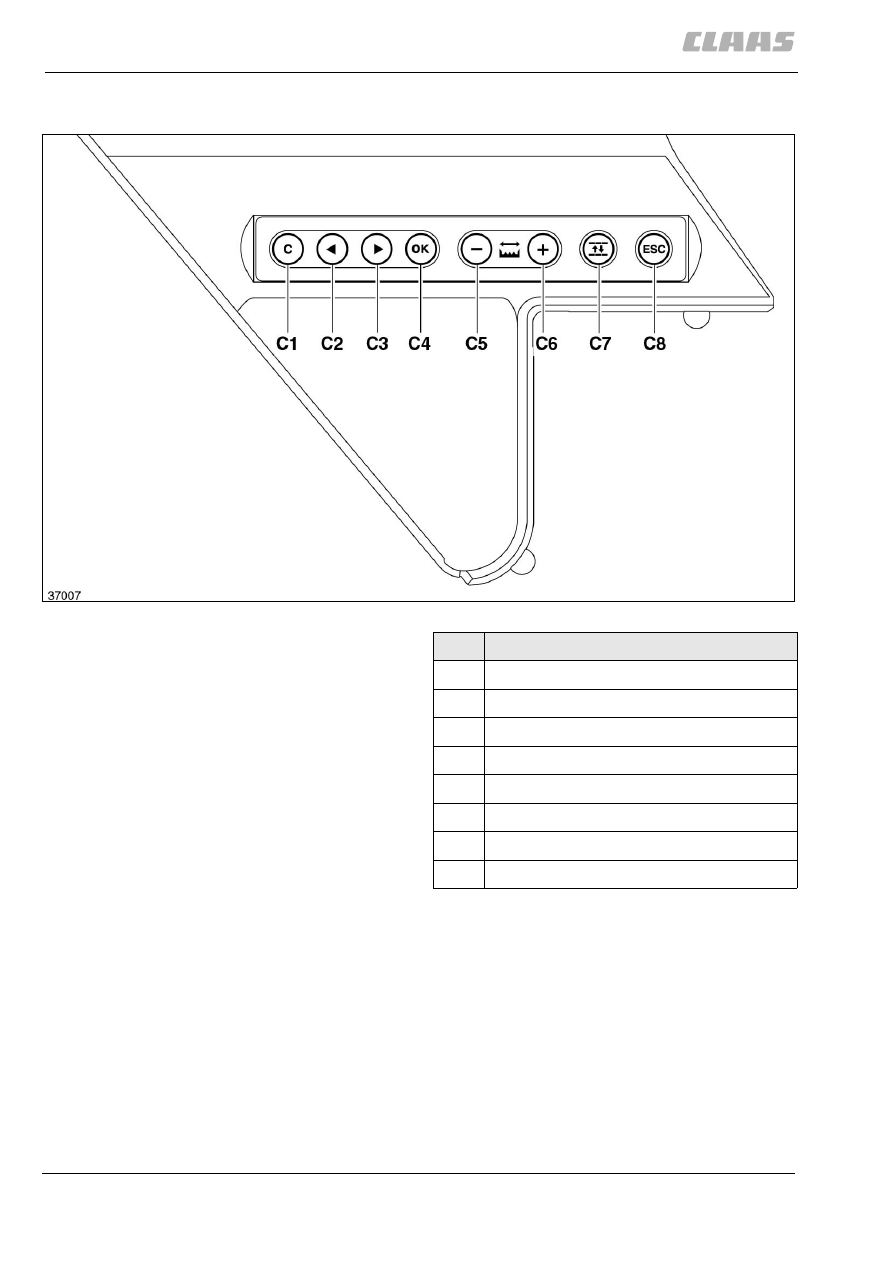

5.2.5 Обзор - клавишная зона С

(рис. 5)

2125

5

Обозначение

C1

Стереть / сбросить

C2

Курсорную планку переместить влево.

C3

Курсорную планку переместить вправо.

C4

Подтвердить

C5

Уменьшить значение

C6

Увеличить значение

C7

Переменить курсорную линейку.

C8

Прервать функцию

217

5 Обслуживание системы CIS

5.2 Площадка водителя

9356

33888

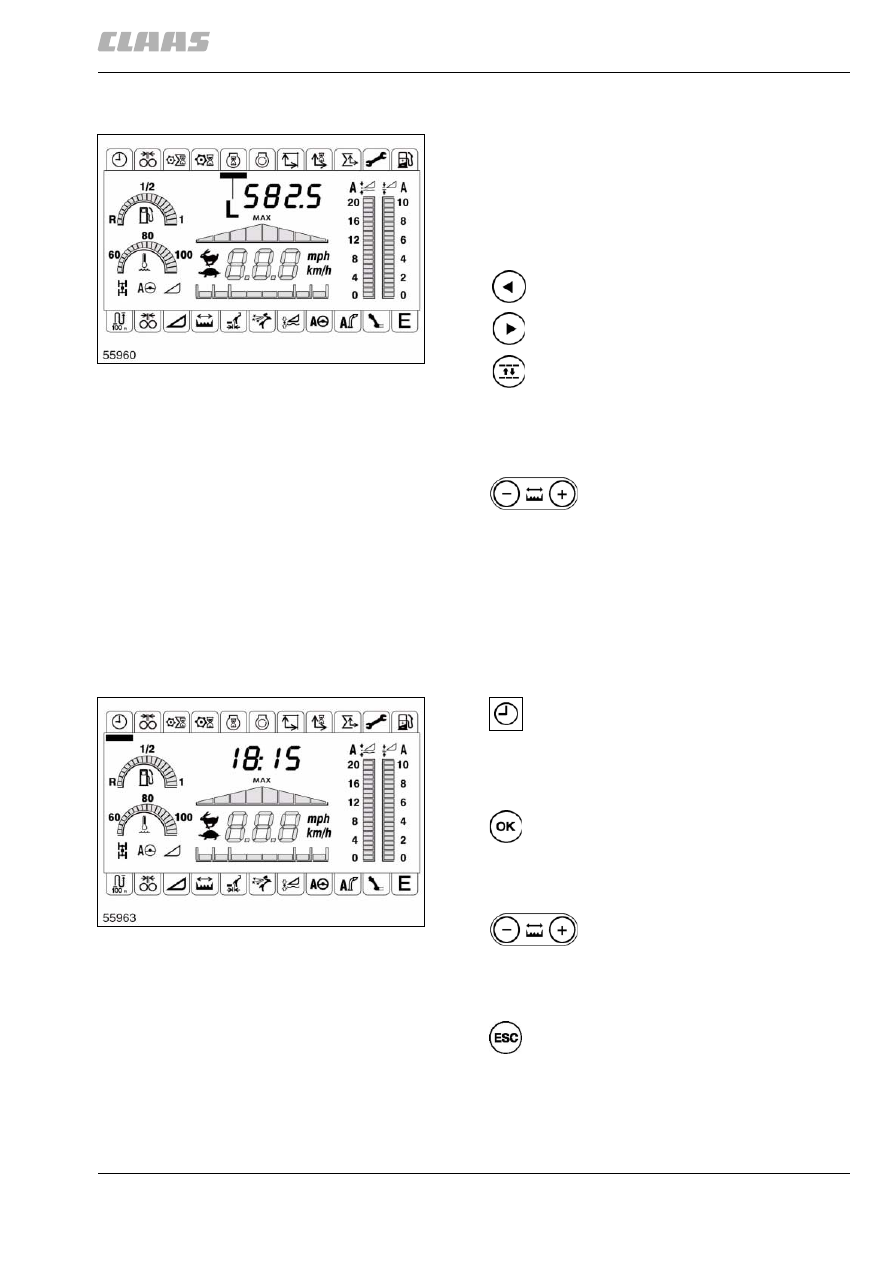

5.2.6 Вызов функций / рабочих параметров

В верхней и нижней зоне дисплея показаны
символы (B1 - B22), предназначенные для функций
или вызываемых данных.

Для вызова функции или рабочих параметров
переместить курсорный штрих (L) на нужный
символ.

(рис. 6)

2575

5.2.7 Изменить значения

Кратковременно нажать клавишу.

Показанное на дисплее значение ступенчато
изменяется.

– Удерживать клавишу нажатой.

Отображаемое на дисплее значение будет
изменяться пока кнопка нажата.

33889

5.2.8 Настройка даты и текущего времени

Выбрать символ "Время" (В1).

Дисплей показывает текущее время.

Настройка текущего времени:

Вызвать коррекцию текущего времени.

 Раздается короткий сигнал / индикация времени
мигает.

Установить время, как требуется.

Для быстрого прохождения

удерживать клавишу в нажатом положении, и
отпустить ее, как только на дисплее появится
требуемое время.

Старое время сохраняется.

6

12318

Курсорную планку переместить
влево.
Курсорную планку переместить
вправо.

Переменить курсорную линейку.

7

12319

218

5 Обслуживание системы CIS
5.2 Площадка водителя

9356

Подтвердить установленное текущее время.

Раздается троекратный сигнал / часы

начинают отсчитывать время с новым,
установленным временем.

(рис. 7)

33890

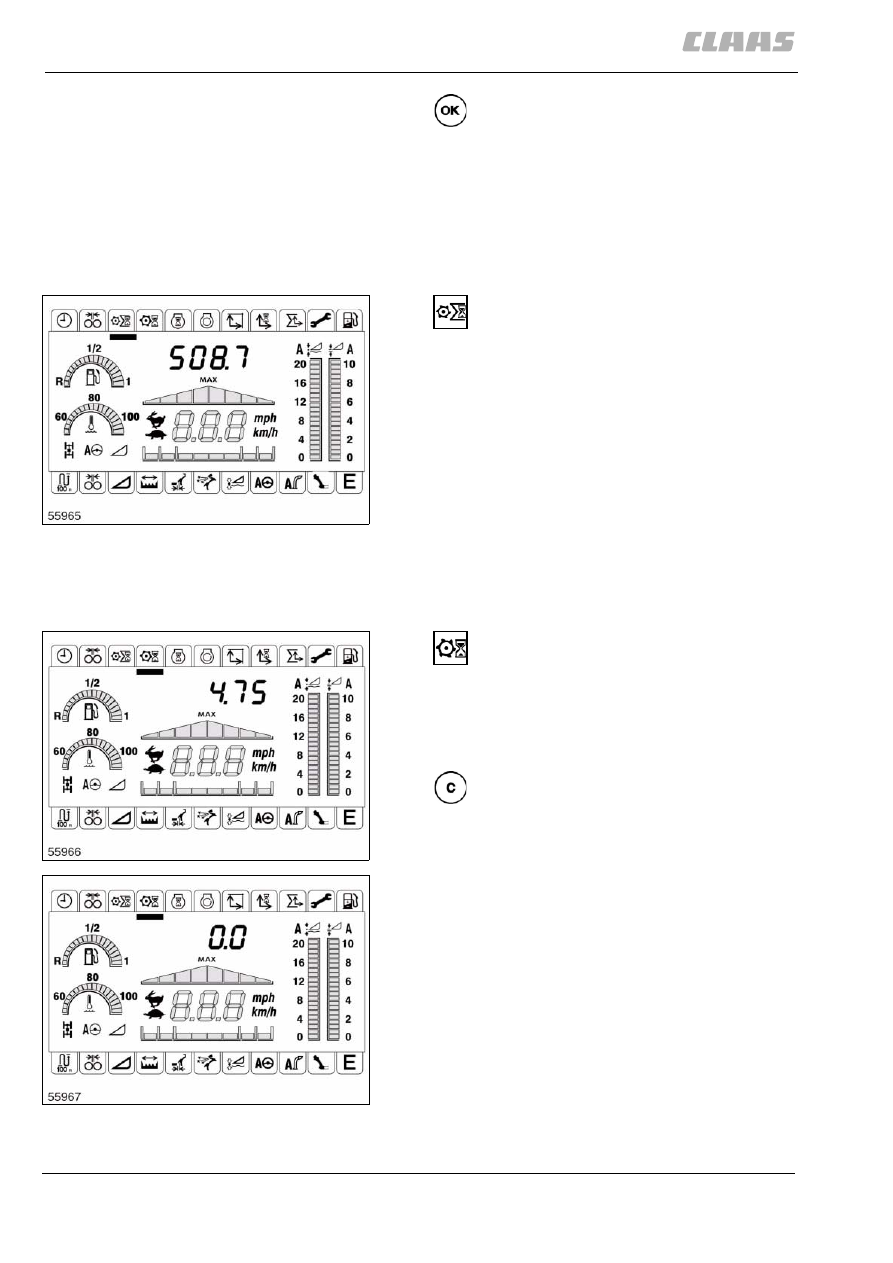

5.2.9 Индикация общей суммы рабочих
часов (Система CIS с бортовым
информатором)

Переместить курсорный штрих на символ
общего счетчика рабочих часов (B3).

Дисплей показывает эффективное рабочее время,
т.е. сумму всех рабочих часов ножевого барабана.

Счетчик общих рабочих часов сбрасывать
невозможно.

(рис. 8)

33891

5.2.10 Индикация / сброс счетчика суточных
рабочих часов (Система CIS с бортовым
информатором)

Переместить курсорный штрих на символ
суточного счетчика рабочих часов (B4).

Дисплей показывает эффективное рабочее время
с момента последнего сброса.

Эффективное рабочее время = сумма всех
рабочих часов ножевого барабана.

Рабочие часы сбросить на нуль.

При сбросе показаний одного дневного
счетчика всегда производится сброс показаний
всех дневных счетчиков. Клавишу гашения
поэтому нажимать лишь для стирания как
суточного счетчика рабочих часов, так и
суточного счетчика убранной площади!

Процесс гашения подтверждается акустическим
сигналом.

(рис. 9, 10)

8

12320

9

12321

10

12322
