Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 41

179

4 Перед пуском в эксплуатацию

4.8 Вождение полевого кормоизмельчителя (до машины № ...) JAGUAR 900 – 830 Profistar

9355

33766

4.8.2 Поворотный переключатель оборотов
двигателя

Функция поворотного переключателя (25):

Настройка скорости вращения двигателя – см.
Обслуживание системы CIS (начиная с машины №
49200133)

(рис. 107, 108)

107

12192

108

172

25

Обозначение

Нижние обороты холостого хода

Верхняя скорость вращения холостой
нагрузки

180

4 Перед пуском в эксплуатацию
4.8 Вождение полевого кормоизмельчителя (до машины № ...) JAGUAR 900 – 830 Profistar

9355

33767

4.8.3 Маневрирование на машине

Для маневрирования, к примеру, для приема
приставки, переключатель скорости вращения (25)
можно переставить в положение

.

Благодаря

этому увеличивается срок службы двигателя и
приводов.

Во время работы поворотный переключатель (25)
всегда должен находиться в положении

 .

(рис. 109, 110)

33768

4.8.4 Компенсация колебаний

(рис. 111)

109

12192

110

172

25

Указание!

При включении 2-й передачи при
выключенном подающем устройстве
обороты двигателя снижаются.

111

10281

1

Указание!

Изменение в ходе технического
совершенствования.

На машинах с модулем (1), начиная с
номера для заказа 000 014 214 9 или
000 014 354 1 нет необходимости изучения
компенсации колебаний.

181

4 Перед пуском в эксплуатацию

4.8 Вождение полевого кормоизмельчителя (до машины № ...) JAGUAR 900 – 830 Profistar

9355

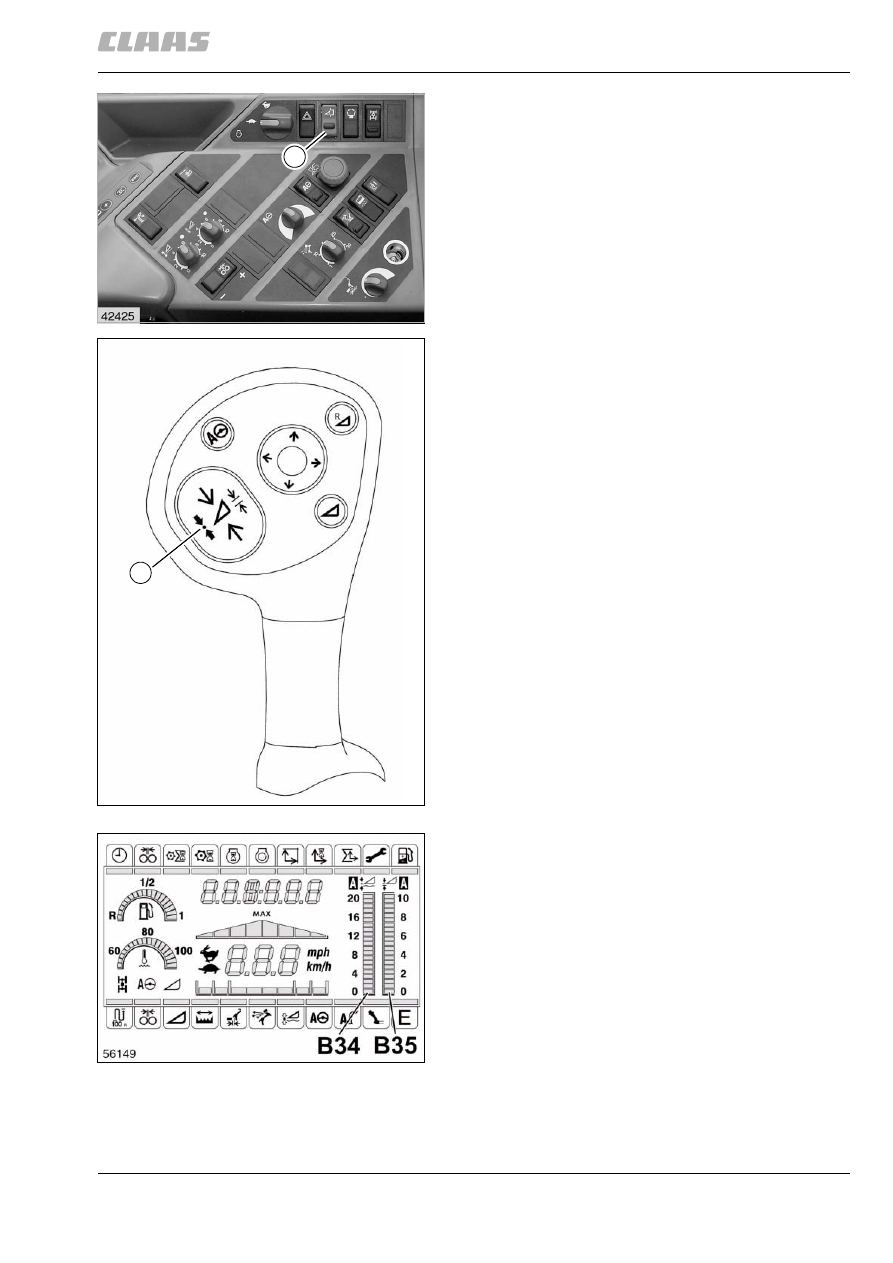

(начиная с машины № 49202210)

Высота выемки при движении по дорогам

– Перевести в приставку в положение для

движения по дорогам (нижняя кромка ок. 400
мм над полотном дороги) и выключить
защитный перекидной выключатель (27).

– Клавишный выключатель функции "Contour

ВКЛ." (1d) на мультифункциональной ручке
удерживать нажатым примерно 5 секунд.

Включить компенсацию колебаний

Выключить защитный перекидной
выключатель (27) и нажать клавишный
выключатель функции "Contour ВКЛ." (1d).
Приставка автоматически поднимается или
опускается на высоту выемки, сохраненную
в памяти, компенсация колебаний активирована.

(рис. 112, 113)

Активирование компенсации колебаний можно
опознать по тому, что одновременно загораются
символы для выбора контурной системы и высоты
резания над индикаторными столбцами B34 и B35
на мониторе.

(рис. 114)

112

12192

113

12176

27

1d

114

12283

182

4 Перед пуском в эксплуатацию
4.8 Вождение полевого кормоизмельчителя (до машины № ...) JAGUAR 900 – 830 Profistar

9355

33769

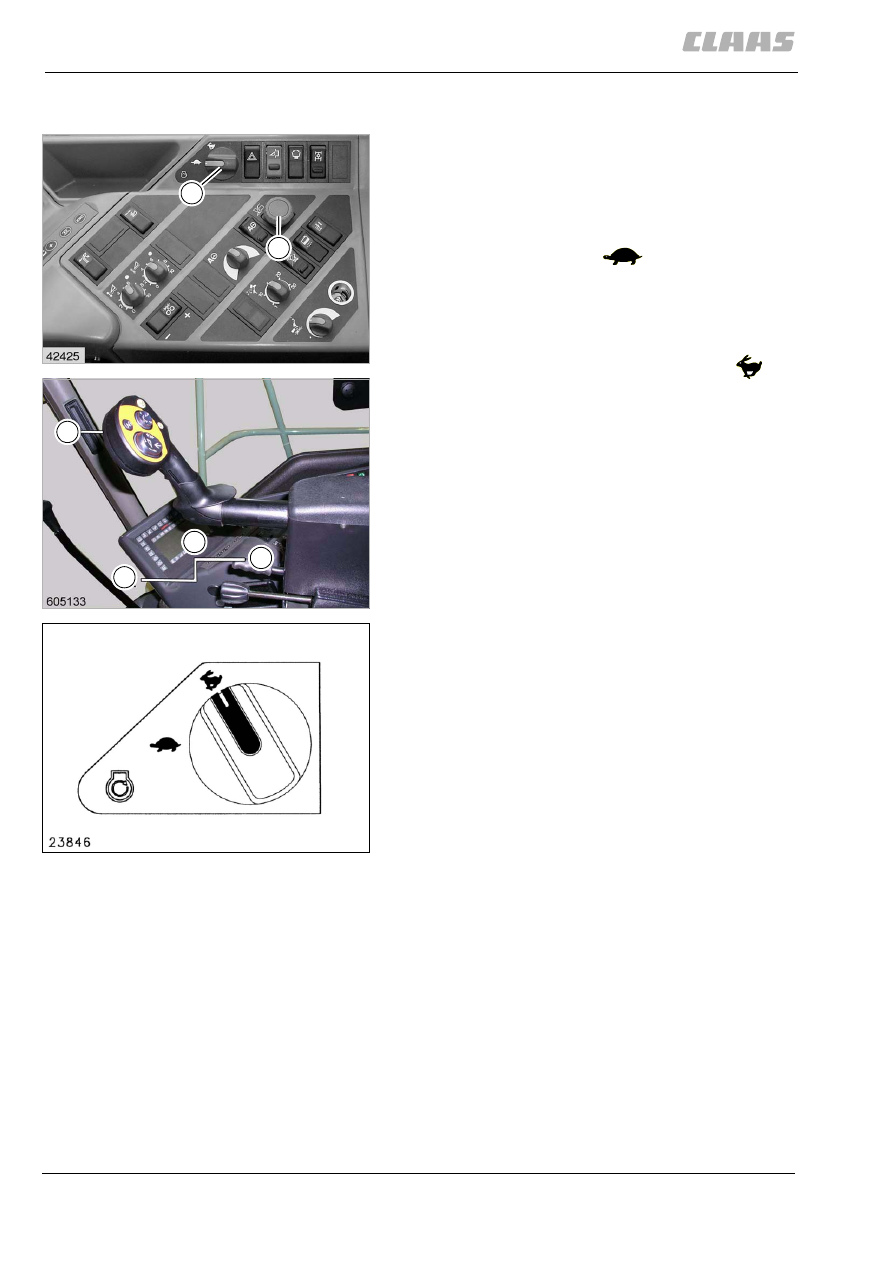

4.8.5 Запуск двигателя

Выключатель (16) ВКЛ./ВЫКЛ. главного привода
должен быть отключен. Многофункциональный
рычаг (F) перевести в положение "0", так как иначе
прервется контакт стартера.

Поворотный переключатель (25) для
регулирования скорости вращения двигателя
перевести в положение

 .

Пуск двигателя – см. Замок зажигания.

После запуска двигателя двигатель вначале
разогнать до полных оборотов, после погасания
лампы контроля давления масла. Для этого
установить поворотный переключатель на

 .

(рис. 115, 116, 117)

Запуск при низких температурах:

В холодное время года следует после запуска дать
двигателю несколько минут поработать на нижних
оборотах холостого хода.

В случае необходимости использовать зимнее
топливо.

33761

4.8.6 Автоматическое снижение скорости
вращения двигателя

Скорость вращения двигателя снижается:

• Если защитный выключатель (27) выключен, а

рычаг движения (F) установлен в положении
"0" (нейтральное положение).
Скорость вращения двигателя снижается до
нижних оборотов холостого хода.

• При реверсировании (до машины № ...).
• При включенном подающем устройстве

и включенной 2-й передаче.

115

12192

116

12280

117

172

25

16

F

0

A

B
