175

4 Перед пуском в эксплуатацию

4.7 Вождение полевого кормоизмельчителя (до машины № ...), машины с механической системой

9355

Функция управления сохраняется и при
отключенном двигателе. Но требуется
прикладывать значительно большее усилие.

33762

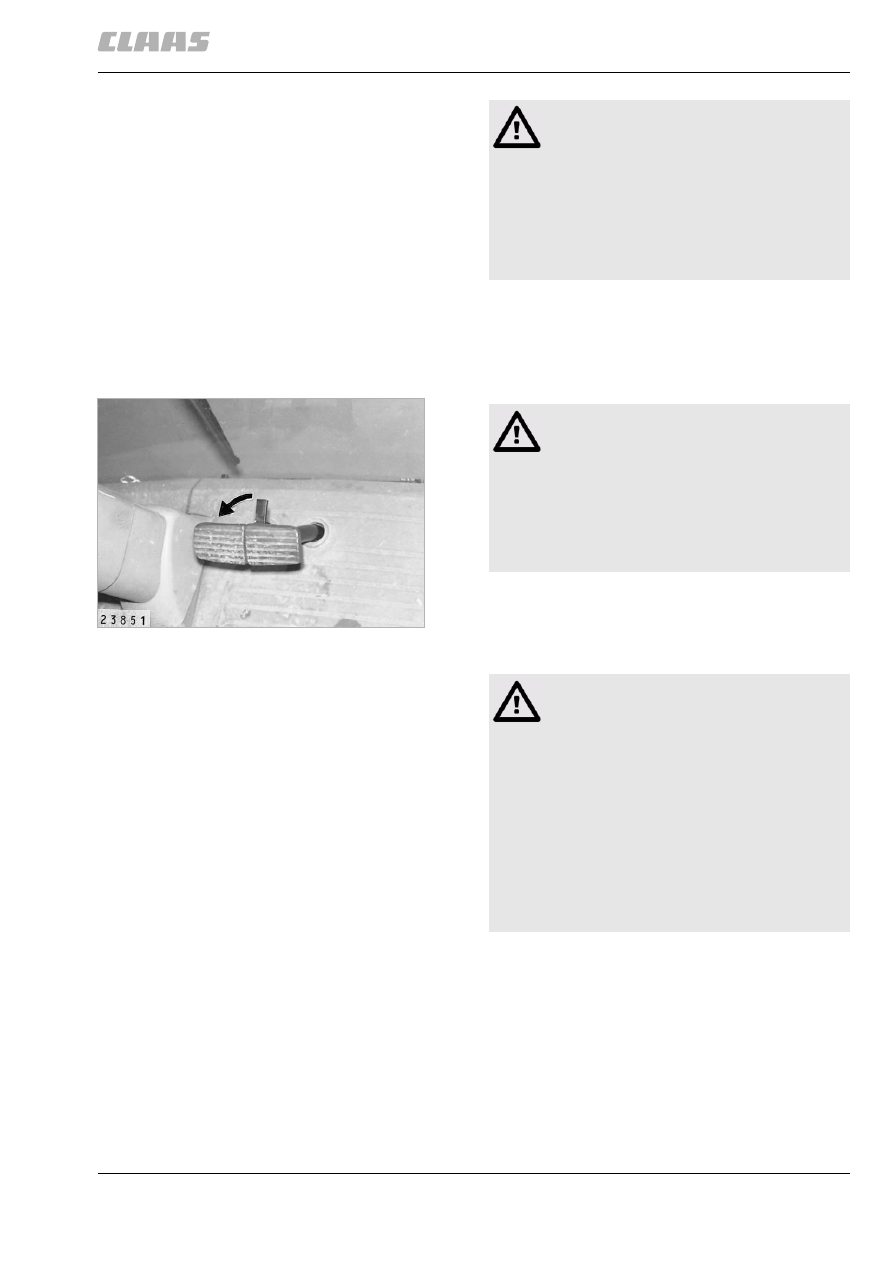

4.7.13 Ножной тормоз

Ножной тормоз выполнен в виде тормоза для
отдельных колес, его можно после разблокировки
тормозных педалей использовать для езды на
крутых поворотов или для разворота.

(рис. 102)

Индикация износа тормозных колодок

В случае износа тормозных колодок светится
сигнальная лампа (А2) на мониторе, если
полностью продавливается ножной тормоз.
Функция обеспечивается лишь при включенном
зажигании и отпущенном стояночном тормозе.

Опасность!

Машину сзади заносит.

Опасность получения серьезных травм и
даже смерти.

– При движении по дорогам требуется

осторожность.

– При движении на крутых поворотах

требуется осторожность.

102

12279

Опасность!

При движении по общественным дорогам и
улицам необходимо соединить тормозные
педали между собой, чтобы тормозной
эффект на обоих ведущих колесах был
одинаковым.

Несоблюдение может приводить к травмам
или смерти.

Опасность!

Осторожно при езде на склонах!

Ножной тормоз должен начинать
действовать после прохождения одной
трети пути педали.

Следует регулярно контролировать
эффективность торможения и, прежде
всего, состояние тормозных колодок!

Работы по настройке, уходу и ремонту
тормозной системы должны проводиться
только специализированными
мастерскими.

176

4 Перед пуском в эксплуатацию
4.7 Вождение полевого кормоизмельчителя (до машины № ...), машины с механической системой

9355

33763

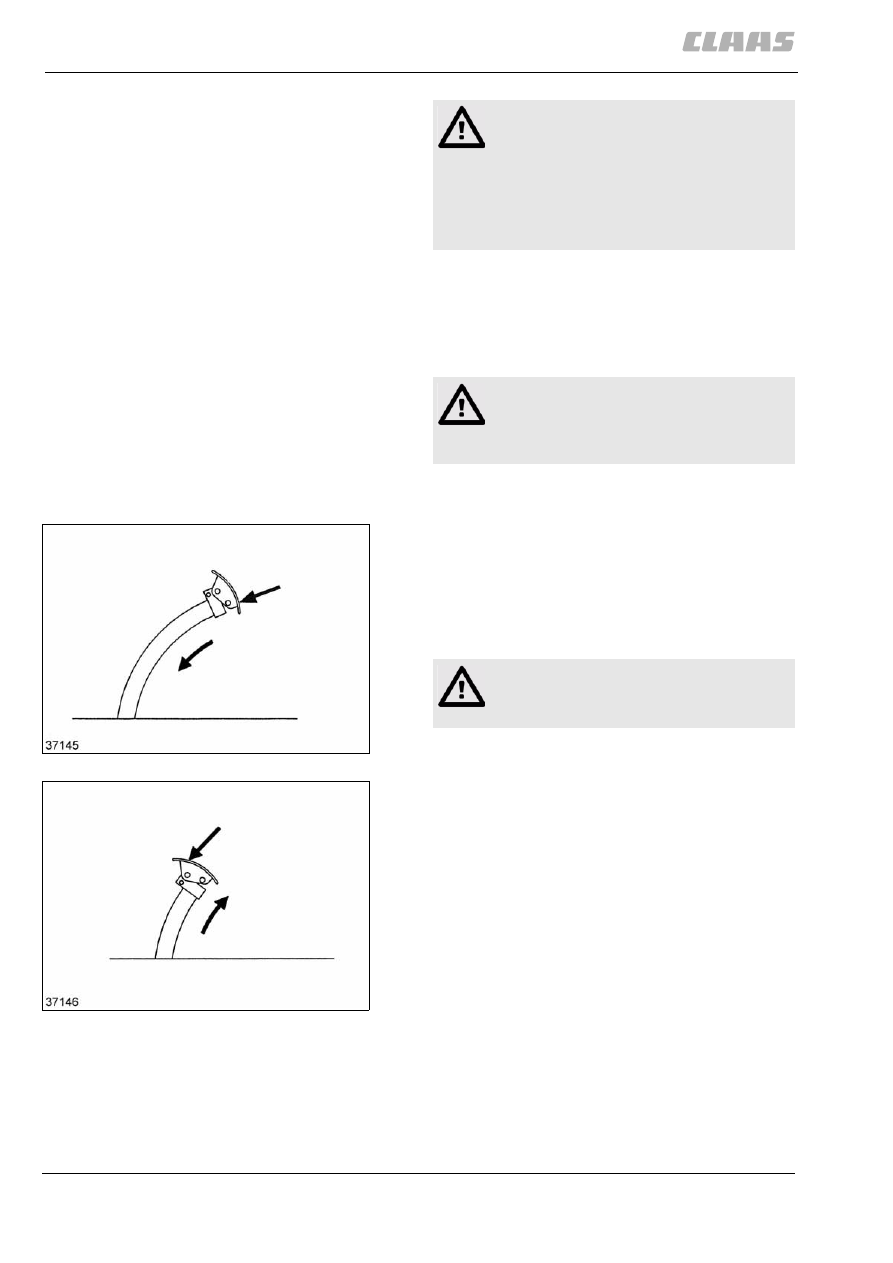

4.7.14 Стояночный тормоз

Стояночный тормоз действует независимо от
ножного тормоза. Он должен активироваться после
3-4 зубьев.

При задействованном стояночном тормозе
светится сигнальная лампа (А2) на мониторе.

Затягивание стояночного тормоза:

– Ногой нажмите на педаль тормоза (в нижней

части) как можно дальше. Защелка должна
зафиксироваться.

– Убедитесь, что стояночный тормоз затянут

достаточно крепко.

(рис. 103)

Отпускание стояночного тормоза:

– Ногой нажмите на педаль тормоза (в верхней

части), так чтобы защелка расфиксировалась.

– После этого отпустите педаль.

(рис. 104)

Опасность!

Включение сигнальной лампы указывает
на необходимость замены тормозных
колодок в специализированной
мастерской.

Несоблюдение может приводить к травмам
или смерти.

Опасность!

Следить за тем, чтобы и после длительной
эксплуатации собачка надежно
фиксировалась в зубчатом сегменте.

103

5306

Внимание!

Каждый раз перед началом движения
полностью отпускайте стояночный тормоз.

104

5307

177

4 Перед пуском в эксплуатацию

4.7 Вождение полевого кормоизмельчителя (до машины № ...), машины с механической системой

9355

33743

4.7.15 Остановка двигателя

Двигатель останавливается путем отключения
зажигания.

Внимание!

Двигателям с турбонаддувом следует
перед отключением дать короткое время
поработать на нижних оборотах холостого
хода. Несоблюдение этого условия
может привести к повреждению
турбонагнетателя.

178

4 Перед пуском в эксплуатацию
4.8 Вождение полевого кормоизмельчителя (до машины № ...) JAGUAR 900 – 830 Profistar

9355

4.8 Вождение полевого
кормоизмельчителя (до машины № ...)
JAGUAR 900 – 830 Profistar

33765

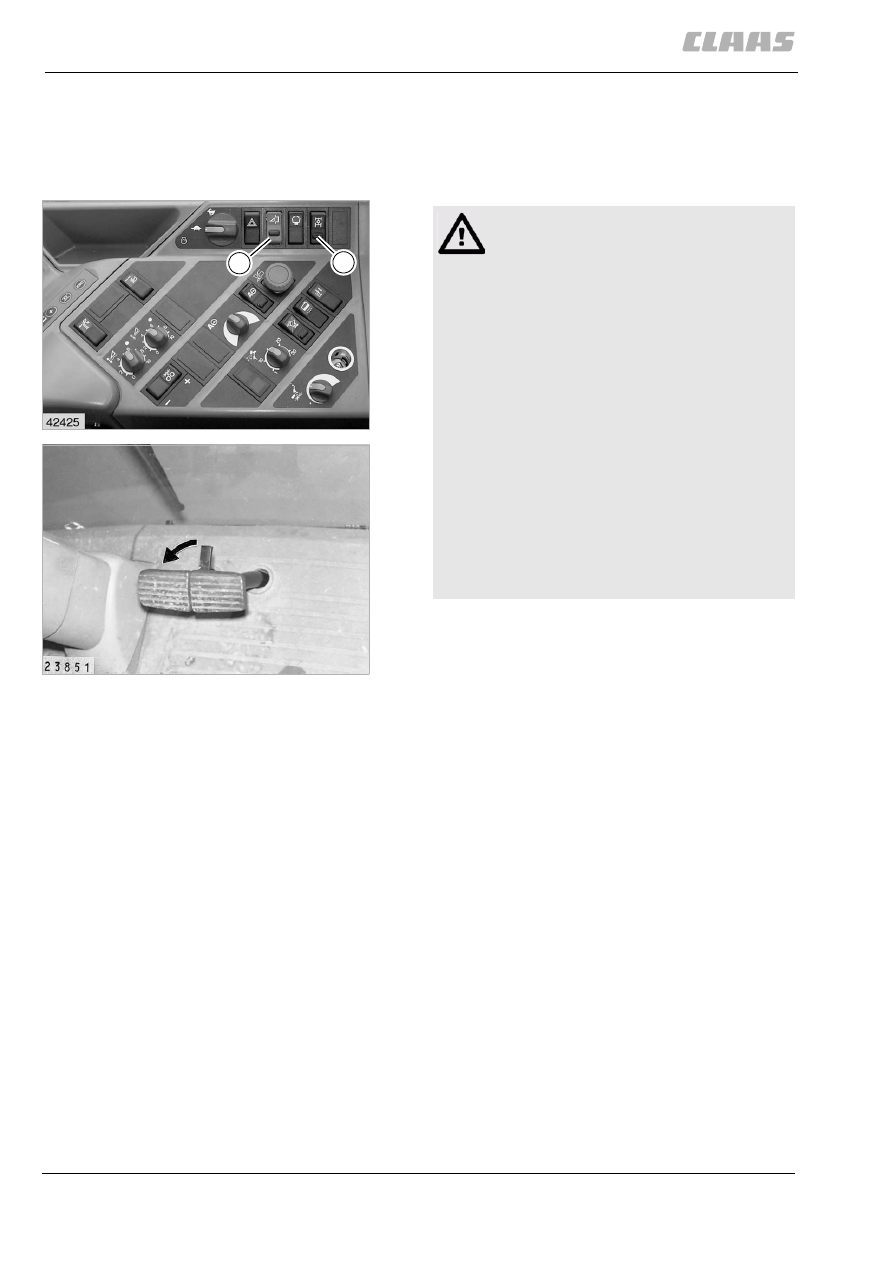

4.8.1 Вождение машины

(рис. 105, 106)

105

12192

106

12279

29

27

Опасность!

При движении по дорогам с поднятой
приставкой защитный выключатель (27)
должен быть выключен и заблокирован.

Не допускается переключать защитные
перекидной выключатель (27) во время
езды.

Начиная с машины № 49202210
обязательно должна быть включена
компенсация колебаний.

Покидая кормоуборочную машину, следует
полностью опустить приставку, заглушить
двигатель, вынуть ключ зажигания и
выключить разъединитель батареи.

При движении по дорогам необходимо
выключить систему 4-Trac фирмы CLAAS
перекидным выключателем (29), а
тормозные педали должны быть
соединены друг с другом!
