4 Перед пуском в эксплуатацию

4.6 Вождение полевого кормоизмельчителя (начиная с машины № ), машины с электрогидравлическим

9355

(рис. 77)

Индикация износа тормозных колодок

В случае износа тормозных колодок светится
сигнальная лампа (А2) на мониторе, если
полностью продавливается ножной тормоз.
Функция обеспечивается лишь при включенном
зажигании и отпущенном стояночном тормозе.

33742

4.6.15 Стояночный тормоз

Стояночный тормоз действует независимо от
ножного тормоза. Он должен активироваться после
3-4 зубьев.

При задействованном стояночном тормозе
светится сигнальная лампа (А2) на мониторе.

Опасность!

Осторожно при езде на склонах!

Ножной тормоз должен начинать
действовать после прохождения одной
трети пути педали.

Следует регулярно контролировать
эффективность торможения и, прежде
всего, состояние тормозных колодок!

Работы по настройке, уходу и ремонту
тормозной системы должны проводиться
только специализированными
мастерскими.

Опасность!

Включение сигнальной лампы указывает
на необходимость замены тормозных
колодок в специализированной
мастерской.

Несоблюдение может приводить к травмам
или смерти.

Опасность!

Следить за тем, чтобы и после длительной
эксплуатации собачка надежно
фиксировалась в зубчатом сегменте.

164

4 Перед пуском в эксплуатацию
4.6 Вождение полевого кормоизмельчителя (начиная с машины № ), машины с электрогидравлическим

9355

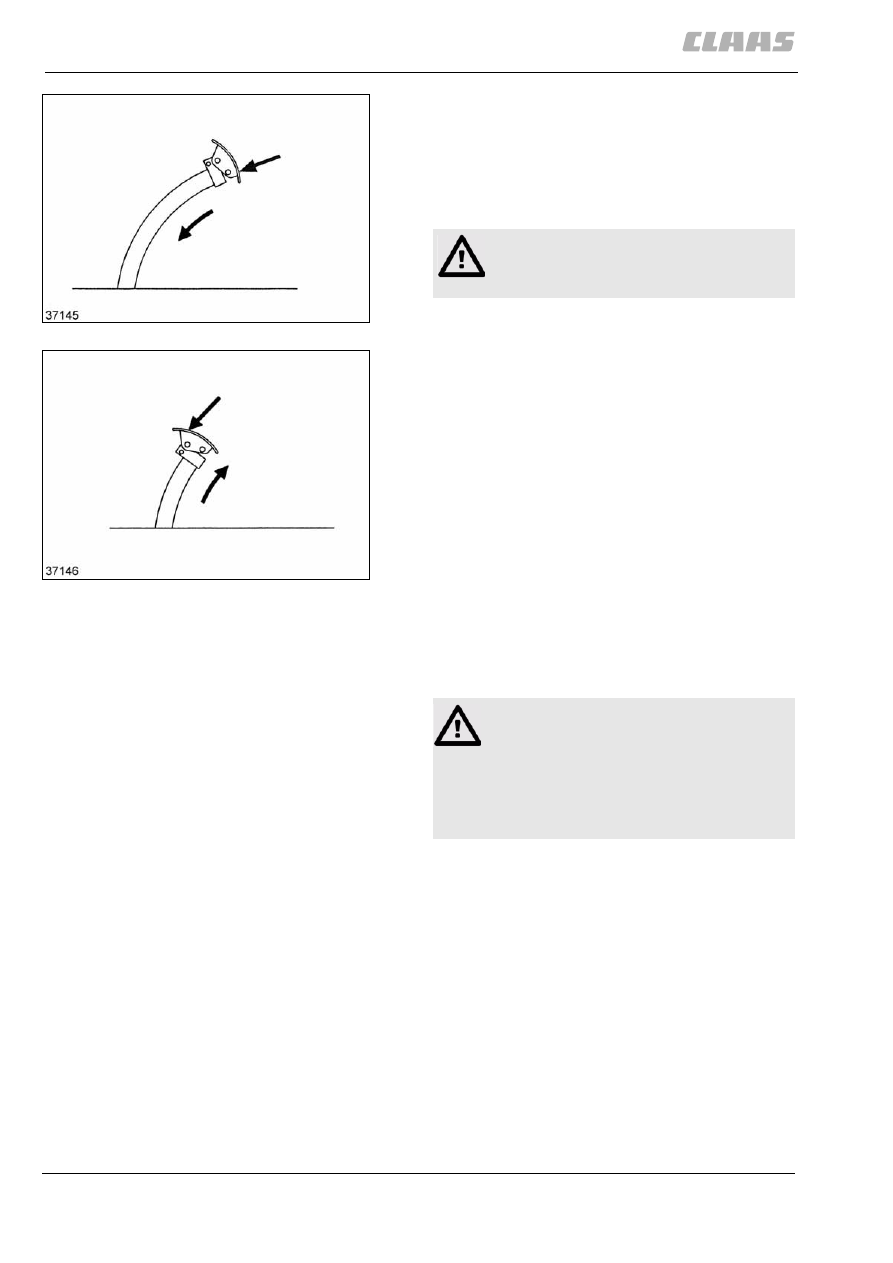

Затягивание стояночного тормоза:

– Ногой нажмите на педаль тормоза (в нижней

части) как можно дальше. Защелка должна
зафиксироваться.

– Убедитесь, что стояночный тормоз затянут

достаточно крепко.

(рис. 78)

Отпускание стояночного тормоза:

– Ногой нажмите на педаль тормоза (в верхней

части), так чтобы защелка расфиксировалась.

– После этого отпустите педаль.

(рис. 79)

33743

4.6.16 Остановка двигателя

Двигатель останавливается путем отключения
зажигания.

78

5306

Внимание!

Каждый раз перед началом движения
полностью отпускайте стояночный тормоз.

79

5307

Внимание!

Двигателям с турбонаддувом следует
перед отключением дать короткое время
поработать на нижних оборотах холостого
хода. Несоблюдение этого условия
может привести к повреждению
турбонагнетателя.

165

4 Перед пуском в эксплуатацию

4.6 Вождение полевого кормоизмельчителя (начиная с машины № ), машины с электрогидравлическим

9355

33745

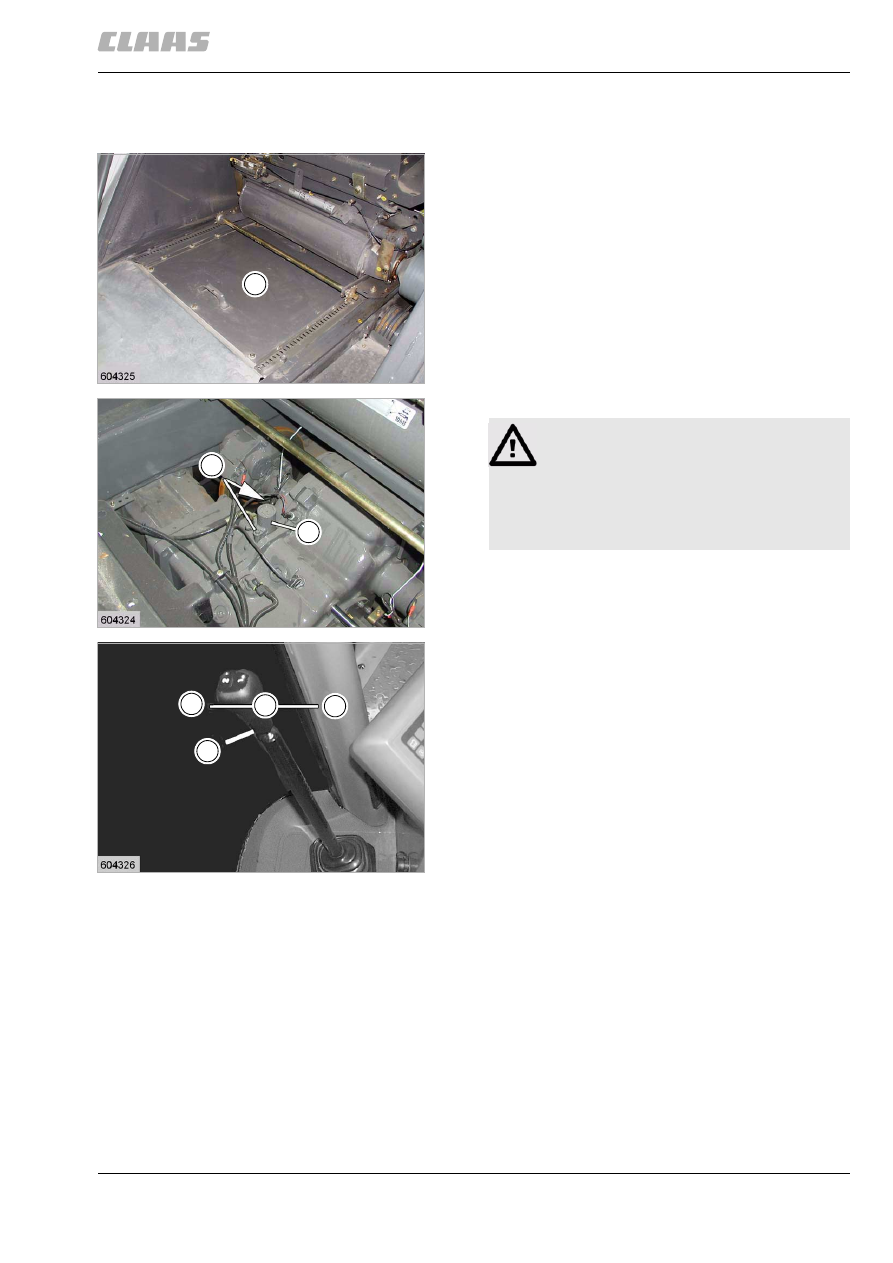

4.6.17 Буксировка машины при
остановленном двигателе

(только при наличии электрогидравлического
регулятора движения)

Для этого действовать следующим образом:

– Открутить защитную пластину (А).
– Ослабить оба винта с цилиндрической

головкой (S) на сервоцилиндре (Z).

– Перевести рычаг движения (F) в нейтральное

положение (0).

– Снова затянуть винты сервоцилиндра (Z).
– Убедиться в том, что не включена ступень

движения.

– Снова прикрутить защитную пластину (А).

(рис. 80, 81, 82)

80

12292

81

12293

82

12294

A

S

Z

2

1

0

F

Опасность!

Буксировка машины разрешена только при
использовании подходящей буксировочной
штанги, устанавливаемой в сцепном
устройстве.

Машину допускается только толкать.

166

4 Перед пуском в эксплуатацию
4.6 Вождение полевого кормоизмельчителя (начиная с машины № ), машины с электрогидравлическим

9355

33746

4.6.18 Настройка легкости хода рычага
движения

(до № машины ...)

– Для предотвращения самостоятельного

перемещения рычага движения при
отпускании можно посредством зажимного
винта (K) отрегулировать легкость хода рычага
движения.

(рис. 83)

33758

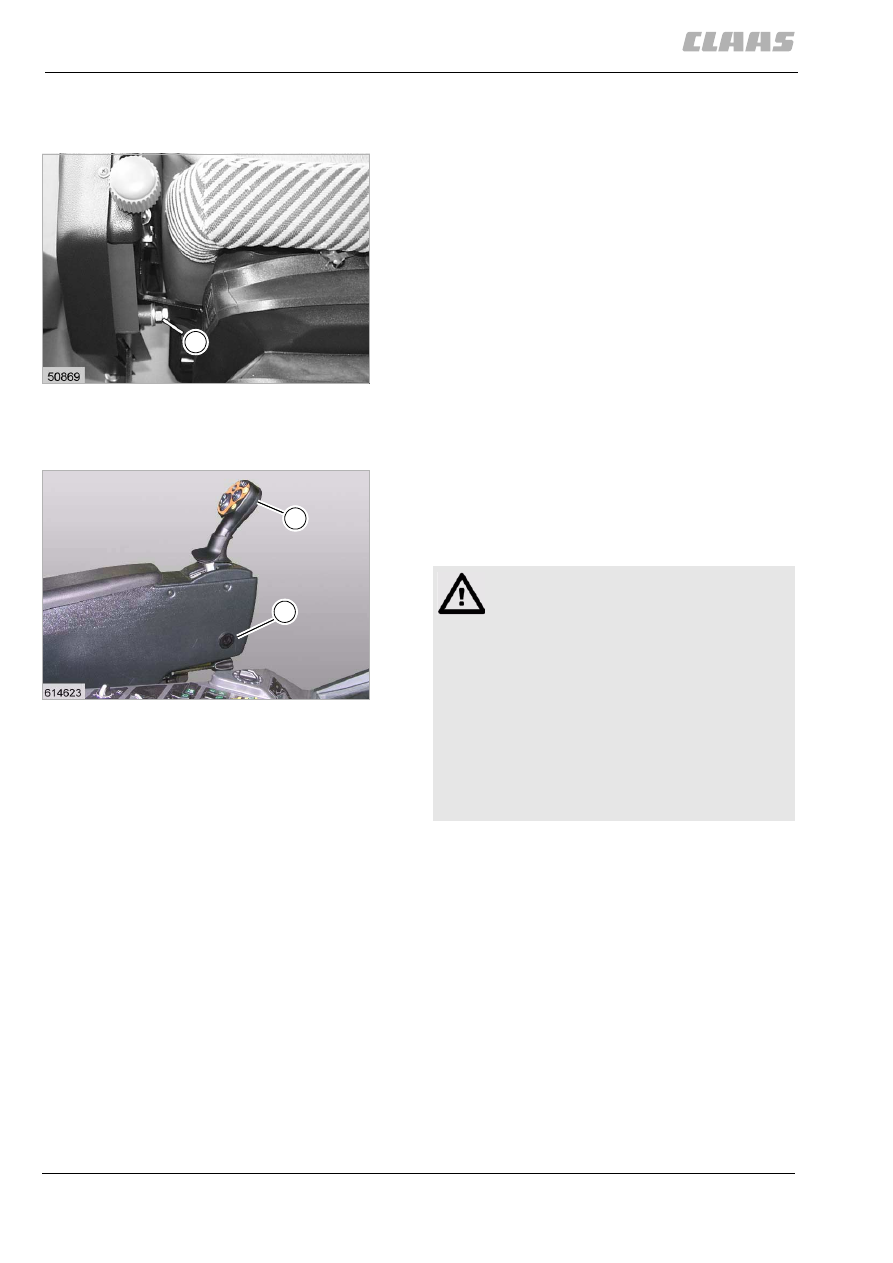

4.6.19 Настройка легкости хода рычага
движения

(начиная с машины № ...)

Сопротивление при воздействии на рычага
движения (1) можно настроить индивидуально для
водителя.

– Снять заслонку (2).

Теперь имеется доступ к гайке для регулирования
сопротивления при воздействии.

– Отрегулировать сопротивление воздействия

регулировочной гайкой.
Отрегулировать сопротивление воздействия
таким образом, чтобы рычаг движения при
вождении машины не перемещался
самостоятельно.
Для ориентировки: рычаг движения должен
перемещаться при воздействии груза
1 кг

+0,5

.

– Закрыть заслонку (2).

(рис. 84)

83

12295

K

84

2922

1

2

Опасность!

Внезапные движения машины.

Опасность получения серьезных травм и
даже смерти.

– Сопротивление при воздействии на

рычаг движения никогда не
регулировать во время езды.

– Сопротивление при воздействии

никогда не устанавливать слишком
малым.

– Сопротивление при воздействии

отрегулировать согласно инструкции.
