4 Перед пуском в эксплуатацию

4.6 Вождение полевого кормоизмельчителя (начиная с машины № ), машины с электрогидравлическим

9355

33696

4.6.2 Поворотный переключатель оборотов
двигателя

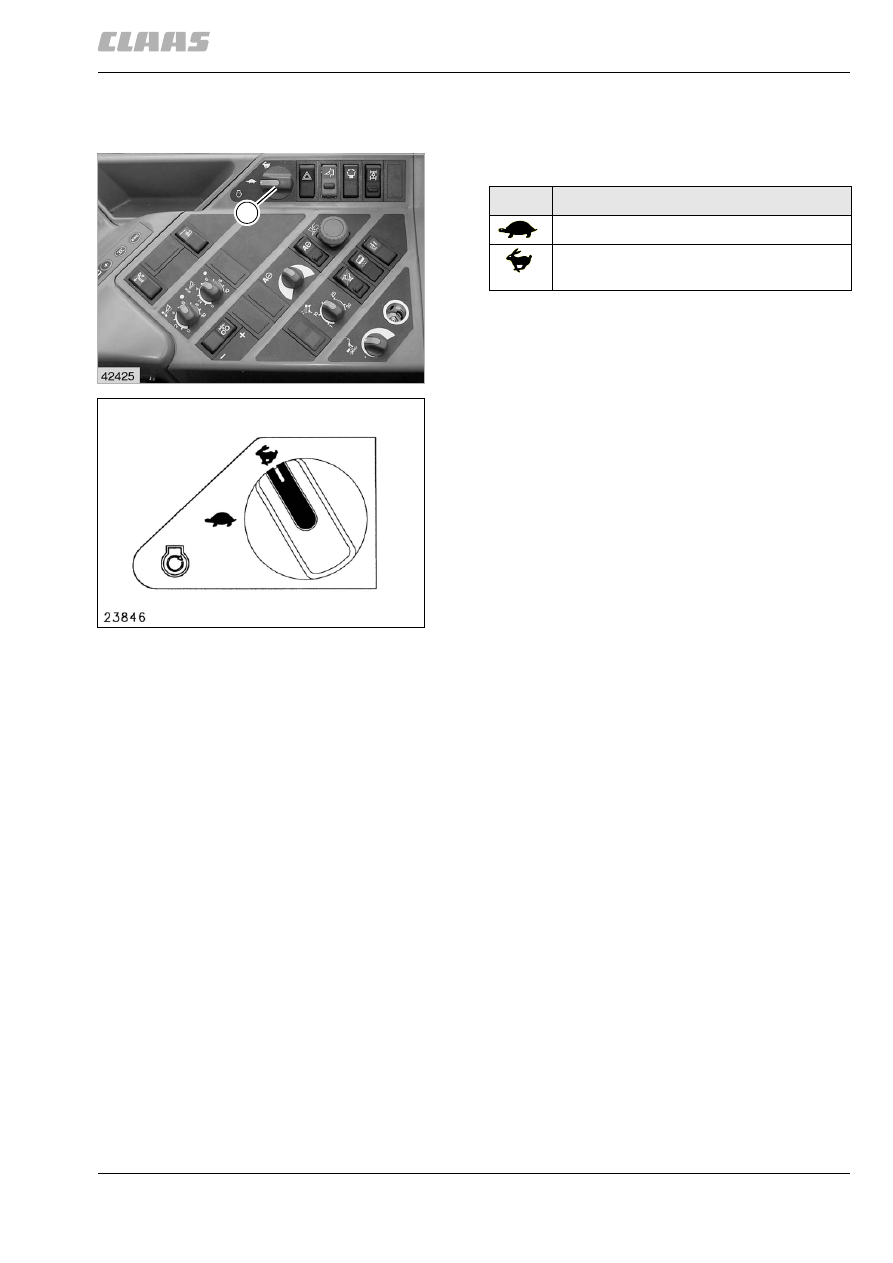

Функция поворотного переключателя (25):

Настройка скорости вращения двигателя – см.
Обслуживание системы CIS (начиная с машины №
49200133)

(рис. 61, 62)

61

12192

62

172

25

Обозначение

Нижние обороты холостого хода

Верхняя скорость вращения холостой
нагрузки

156

4 Перед пуском в эксплуатацию
4.6 Вождение полевого кормоизмельчителя (начиная с машины № ), машины с электрогидравлическим

9355

33698

4.6.3 Электрогидравлическое
регулирование процесса движения

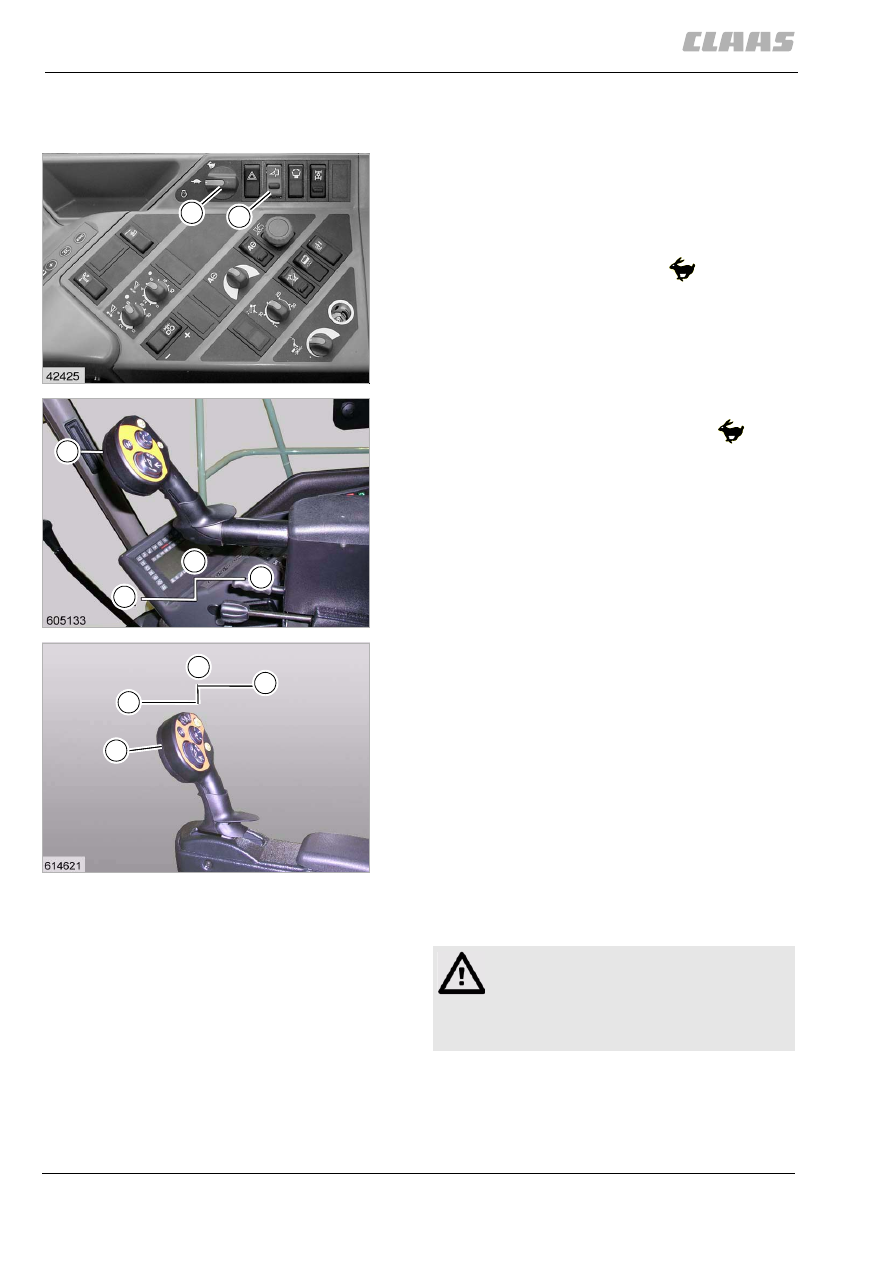

Если при выключенном защитном выключателе
(27), выключенном подающем устройстве и
включенной 2-й передаче установить рычаг
движения (F) в положении "0", то скорость
вращения двигателя устанавливаются равной 1100
об/мин. При этом поворотный переключатель (25)
должен находиться в положении

.

При

перемещении рычага движения вперед
увеличиваются обороты двигателя и,
соответственно, скорость движения.

При увеличении нагрузки, например движении в
гору, скорость движения не уменьшается, но
автоматически поднимаются обороты двигателя.

Во время работы поворотный переключатель (25)
всегда должен находиться в положении

 .

При работе на 2-й передаче (защитный
выключатель (27) включен) можно двигаться со
скоростью от 0 до 25 км/час.

(рис. 63, 64, 65)

33699

4.6.4 Остановка

63

12192

64

до № машины ...

12280

65

начиная с № машины ...

2757

25

27

F

0

A

B

0

F

A

B

Опасность!

Покидая кормоуборочную машину, следует
полностью опустить приставку, заглушить
двигатель, вынуть ключ зажигания и
выключить разъединитель батареи.

157

4 Перед пуском в эксплуатацию

4.6 Вождение полевого кормоизмельчителя (начиная с машины № ), машины с электрогидравлическим

9355

33701

4.6.5 Остановка без использования тормоза

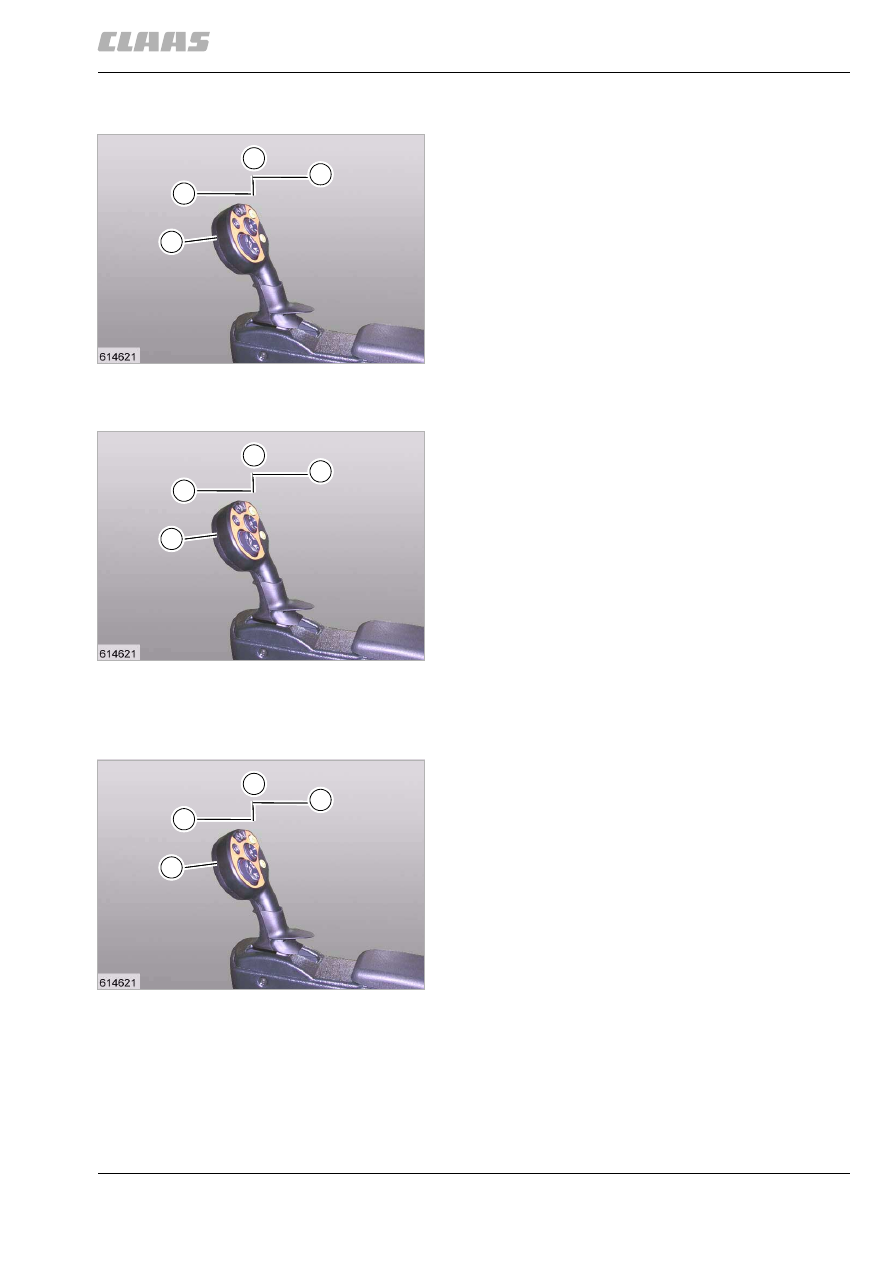

Установить рычаг движения (F) в положении "0".

(рис. 66)

33703

4.6.6 Остановка с небольшим торможением

Рычаг движения (F) при этом установлен в
положении для движения вперед или назад.

При легком нажатии ножного тормоза до
ощутимого противодавления ок. 25 кг
гидравлический насос гидростатического привода
ходовой части отводится назад на 0-ю подачу.
Рычаг движения при этом остается в
установленном положении. Тормозной эффект
тормозов при этом незначителен.

При отпускании тормозных педалей
гидравлический насос снова устанавливается в
исходном положении, а машина снова начинает
двигаться.

(рис. 67)

33705

4.6.7 Остановка с паническим торможением

Рычаг движения (F) при этом установлен в
положении для движения вперед или назад.

Под паническим торможением понимается
внезапное и сильное торможение с нагрузкой на
педаль от 55 до 60 кг. Гидравлический насос
гидростатического привода ходовой части
отводится назад на 0-ую подачу. Рычаг движения
при этом остается в установленном положении.

При отпускании тормозных педалей машина не
начинает снова двигаться.

Для продолжения движения рычаг движения
вначале следует установить в положении "0". Лишь
после этого можно продолжить обычное движение.

(рис. 68)

66

2757

0

F

A

B

67

2757

0

F

A

B

68

2757

0

F

A

B

158

4 Перед пуском в эксплуатацию
4.6 Вождение полевого кормоизмельчителя (начиная с машины № ), машины с электрогидравлическим

9355

33706

4.6.8 Маневрирование на машине

Если машину необходимо тормозить при установке
или снятии приставки, то это надежнее всего
выполнять при задействовании тормоза отдельных
колес.

При воздействии на состыкованный тормоз (с
усилием ок. 25 кг) машина останавливается. При
отпускании тормоза движение снова
продолжается.

33708

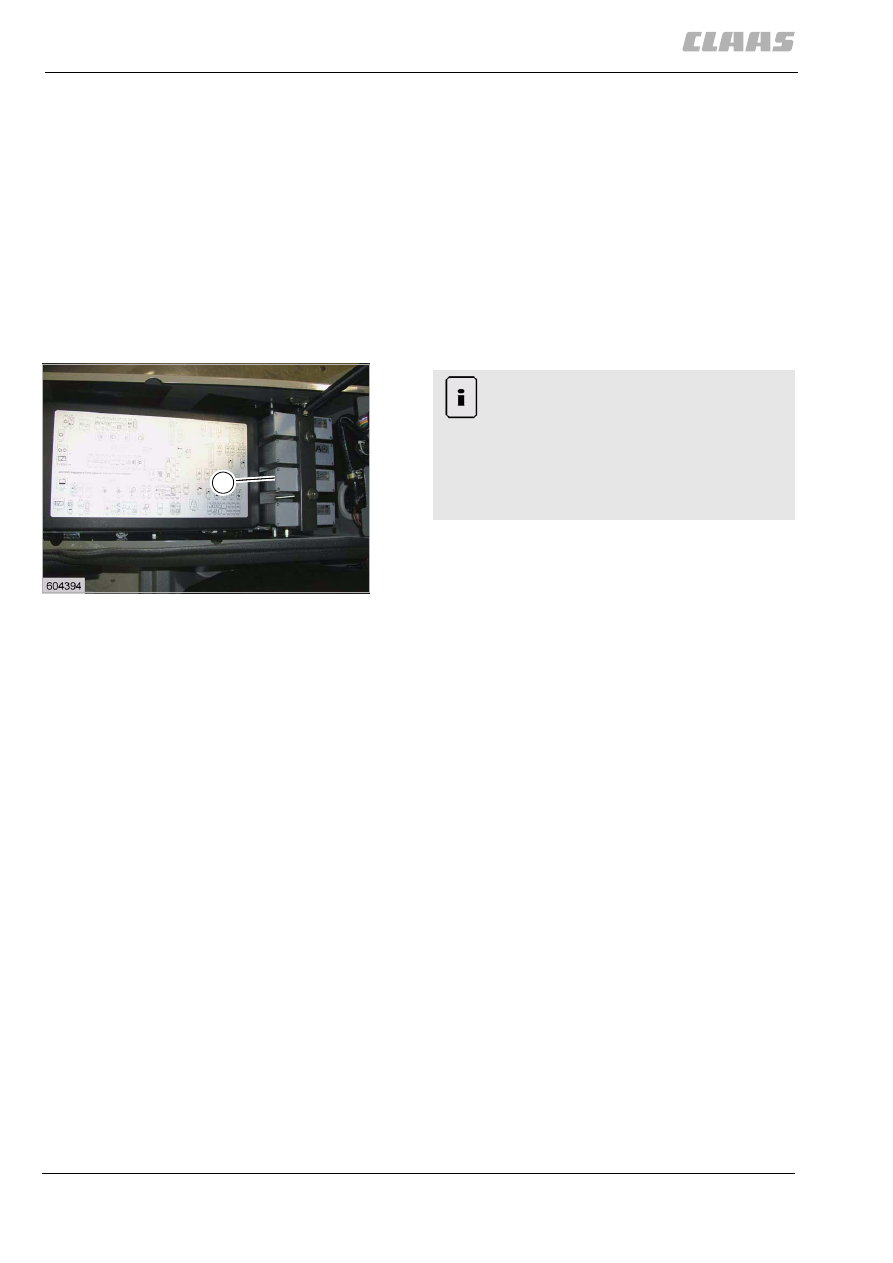

4.6.9 Компенсация колебаний

(рис. 69)

69

10281

1

Указание!

Изменение в ходе технического
совершенствования.

На машинах с модулем (1), начиная с
номера для заказа 000 014 214 9 или
000 014 354 1 нет необходимости изучения
компенсации колебаний.
