Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 32

143

4 Перед пуском в эксплуатацию

4.4 Базовая машина

9355

33642

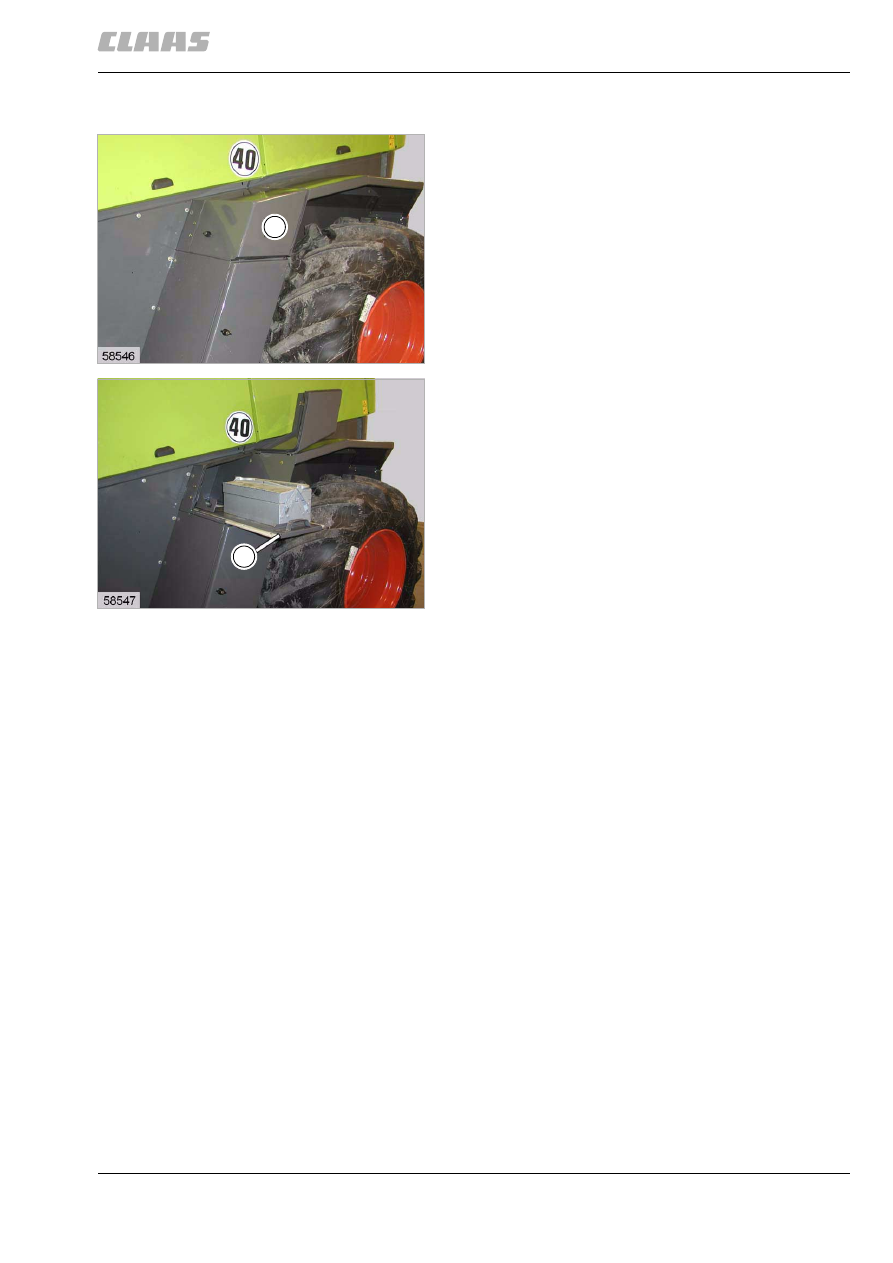

4.4.9 Бортовой инструмент

от машины № 49202653 до машины № 49202702 /
начиная с машины № ...

За заслонкой (K) находится инструментальный
ящик с бортовым инструментом.

После открытия заслонки (K) можно вытянуть
инструментальный ящик на салазках (S).

(рис. 45, 46)

45

12264

46

12265

K

S

144

4 Перед пуском в эксплуатацию
4.4 Базовая машина

9355

33646

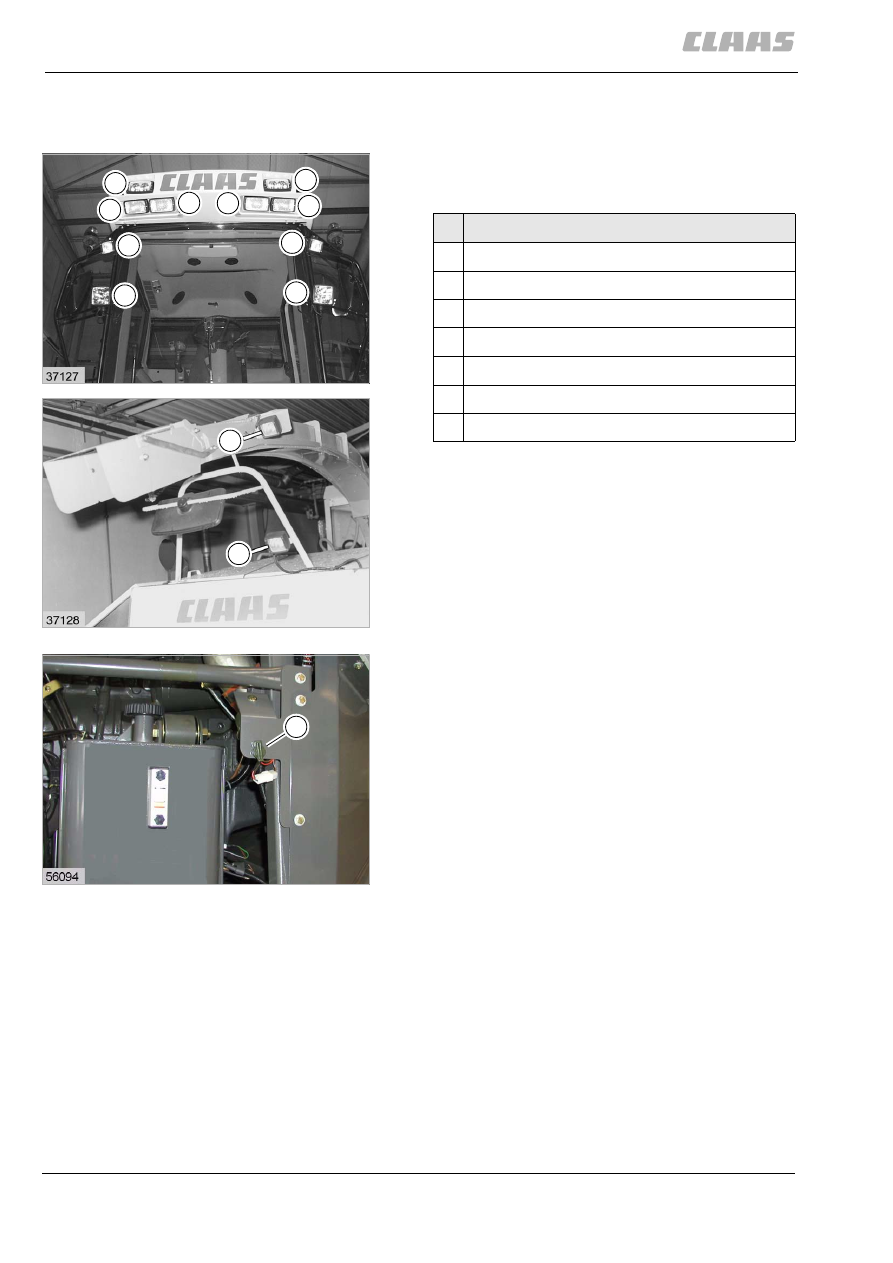

4.4.10 Рабочие фары / освещение дороги и
розетка

Рабочие фары / освещение дороги

(до машины № 49202652 / начиная с машины № ...)

(рис. 47, 48)

12-вольтовая розетка

(до машины № 49202652 / начиная с машины № ...)

12-вольтовая розетка (S) находится сзади рядом с
баком гидравлического масла.

(рис. 49)

47

12269

48

12270

E

C

E

C

B

B

A

A

D

D

G

F

Обозначение

A

Две фары для освещения дороги

B

Две рабочие фары для освещения поля

C

Две рабочие фары внизу, снаружи

D

Две рабочие фары внизу, внутри

E

Две рабочие фары вверху

F

Одна рабочая фара сзади

G

Одна рабочая фара выгрузной трубы

49

2616

S

145

4 Перед пуском в эксплуатацию

4.4 Базовая машина

9355

33679

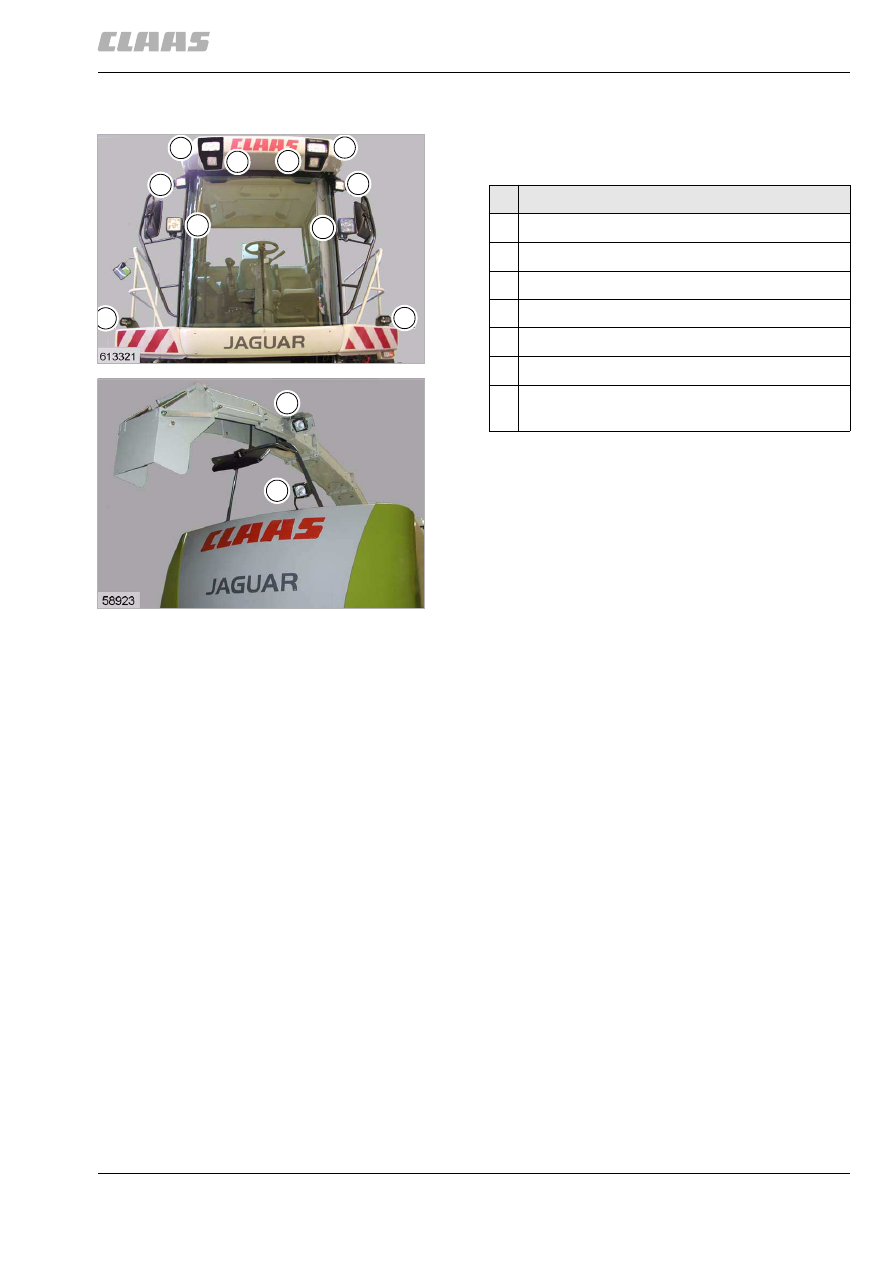

4.4.11 Рабочие фары и освещение дороги

(от машины № 49202653 до машины № 49202702 /
начиная с машины № ...)

(рис. 50, 51)

50

12272

51

12273

D

D

C

C

B

B

A

A

G

G

F

E

Обозначение

A

Две фары для освещения дороги

B

Две рабочие фары для освещения поля

C

Две рабочие фары внизу

D

Две рабочие фары вверху

E

Одна рабочая фара сзади

F

Одна рабочая фара выгрузной трубы

G

Две дополнительные фары освещения
дороги

146

4 Перед пуском в эксплуатацию
4.4 Базовая машина

9355

33680

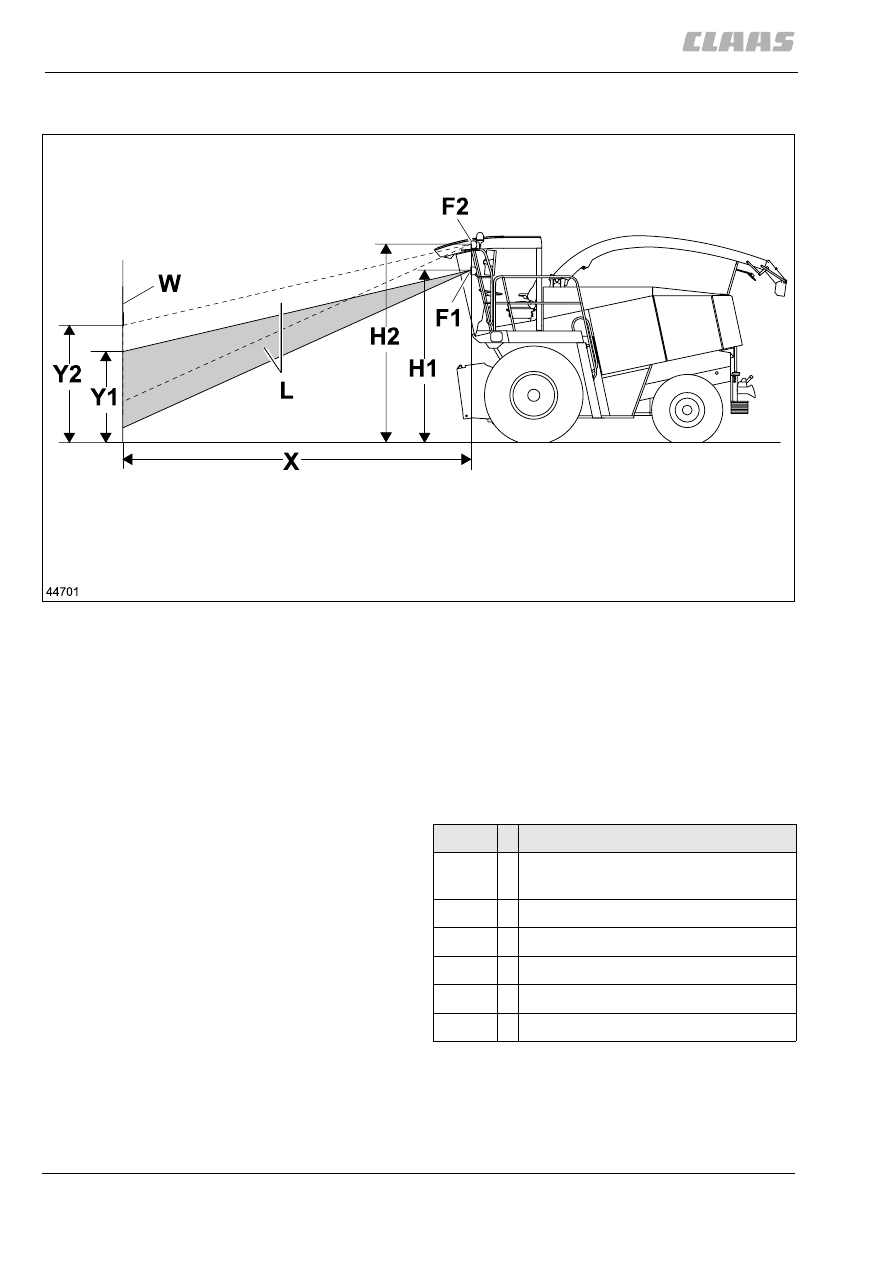

4.4.12 Отрегулировать фары освещения дороги

– Проверить правильное давление воздуха в

шинах.

– Установить машину на расстоянии (X) = 15

метров под прямым углом к вертикальной
стене.

– Отрегулировать фары освещения дороги (F1)

или, соответственно, (F2) таким образом,
чтобы верхний край светового конуса (L) на
стене (W) имел размер (Y1 или Y2) 1,5 или 1,8
метра.

(рис. 52)

1843

52

Наименование / размер

F1

= Все приставки за исключением RU

600

F2

= Приставка RU 600

H1

= 3 м

H2

= 3,6 м

Y1

= 1,5 м

Y2

= 1,8 м
