Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 30

135

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

33586

4.3.20 Пневматическое сиденье водителя
Grammer (оснастка по выбору) (до машины.
49200057)

(рис. 34, 35)

Настройка высоты

Настройка по высоте выполняется пневматически
и бесступенчато.

– Полностью потянув рычаг управления (7),

можно изменить высоту сиденья.
Если при этом будет достигнут верхний или
нижний конечный упор настройки во высоте,
осуществляется автоматическая подстройка по
высоте, чтобы обеспечить наименьший ход
пружинения.

Для предотвращения поломок включать
компрессор максимум на 1 минуту.

(рис. 34)

Настройка веса

Настройка по соответствующему весу водителя
осуществляется, когда машина находится в
состоянии покоя.

– Для этого сесть в сиденье, а рычаг

управления (7) коротко потянуть вверх.

(рис. 34)

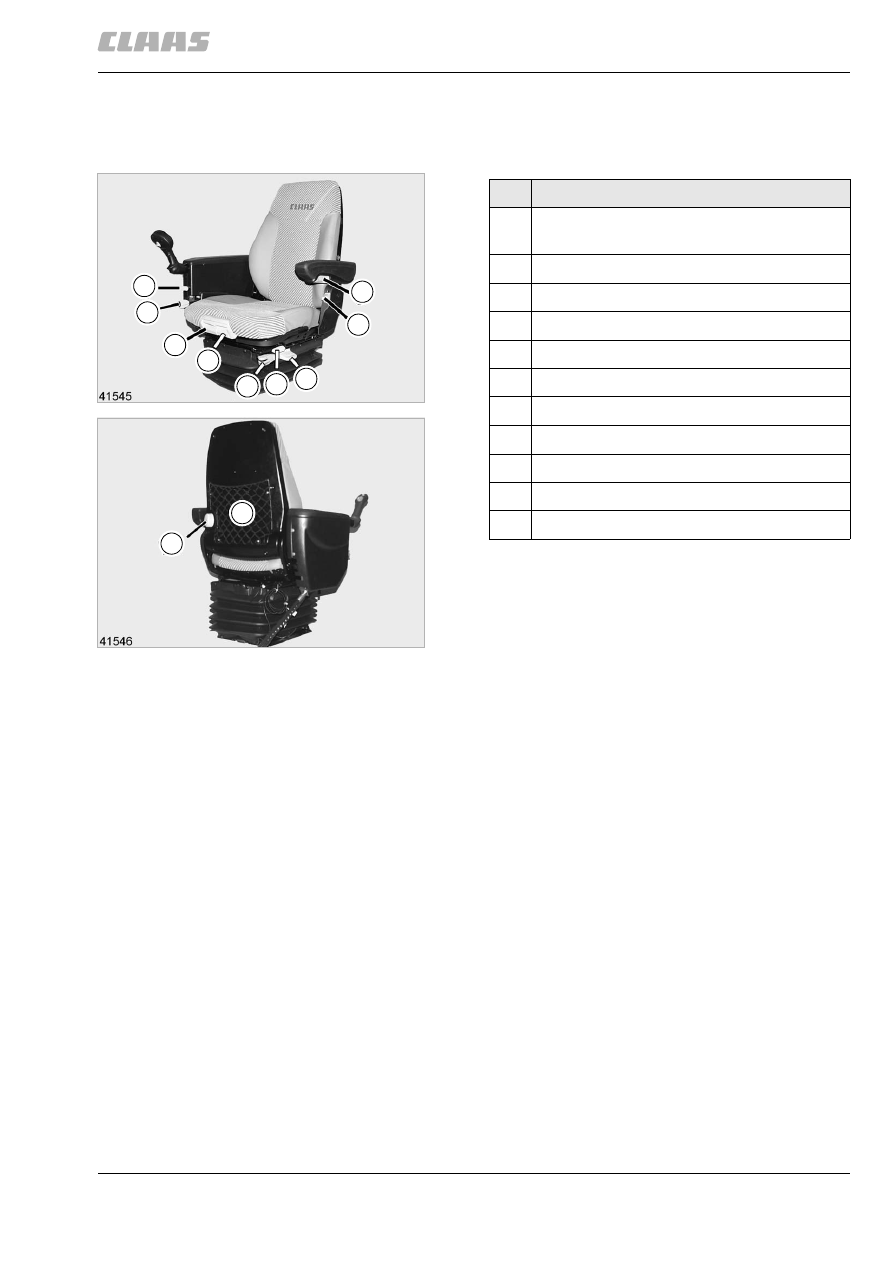

34

12189

35

12190

1

2

3

6

7

5

4

8

9

10

11

Обозначение

1

Горизонтальное перемещение, правый
подлокотник

2

Настройка высоты, правый подлокотник

3

Изменение глубины сиденья

4

Изменение наклона сиденья

5

горизонтальное пружинение

6

Горизонтальное перемещение

7

Настройка по весу и высоте

8

настройка спинки

9

Наклон подлокотника

10

Опора для позвоночника

11

Сеть

136

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

Регулировка наклона сиденья

Продольный наклон подушки сиденья может
регулироваться индивидуально.

– Для регулировки наклона сиденья поднимите

левую клавишу (4) и,

– одновременно отжав подушку сиденья вверх

или вниз, наклоните ее в требуемое
положение.

(рис. 34)

Регулировка глубины сиденья

Глубина сиденья может регулироваться
индивидуально.

– Для регулировки глубины сиденья поднимите

правую клавишу (3) и,

– путем одновременного перемещения сиденья

вперед или назад, установите нужное
положение.

(рис. 34)

Горизонтальное перемещение сиденья
водителя

– Путем нажатия на блокировочный рычаг (6)

вверх производится деблокировка продольной
настройки.

(рис. 34)

Включение и выключение горизонтальной
амортизации

При определенных условиях работы (например,
при движении с прицепом) целесообразно
включать горизонтальную амортизацию. В
результате этого лучше улавливаются ударные
нагрузки в направлении движения, передаваемые
на сиденье водителя.

– Рычаг (5) вперед = горизонтальная

амортизация ВКЛ.

– Рычаг (5) назад = горизонтальная амортизация

ВЫКЛ.

(рис. 34)

Опасность!

Блокировочный рычаг (6) должен
фиксироваться в желаемом положение.
После блокировки сиденье водителя не
должно больше перемещаться в другое
положение.

137

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

Отрегулировать наклон левого подлокотника

– Продольный наклон левого подлокотника

можно изменить путем вращения
маховичка (9).

(рис. 34)

Опора для позвоночника

– Вращением маховичка (10) влево или вправо

можно индивидуально настраивать как высоту,
так и толщину валика в обивке спинки.

(рис. 35)

138

4 Перед пуском в эксплуатацию
4.4 Базовая машина

9355

4.4 Базовая машина

33588

4.4.1 Опускание и подъем выгрузной трубы

Нажимая перекидной выключатель (3), можно при
помощи гидравлического цилиндра (Н), опускать и
поднимать выгрузную трубу.

(рис. 36, 37)

При движении по общественным дорогам и улицам
выгрузная труба должна быть опущена и уложена
на предусмотренную для нее опору (Н).

(рис. 38)

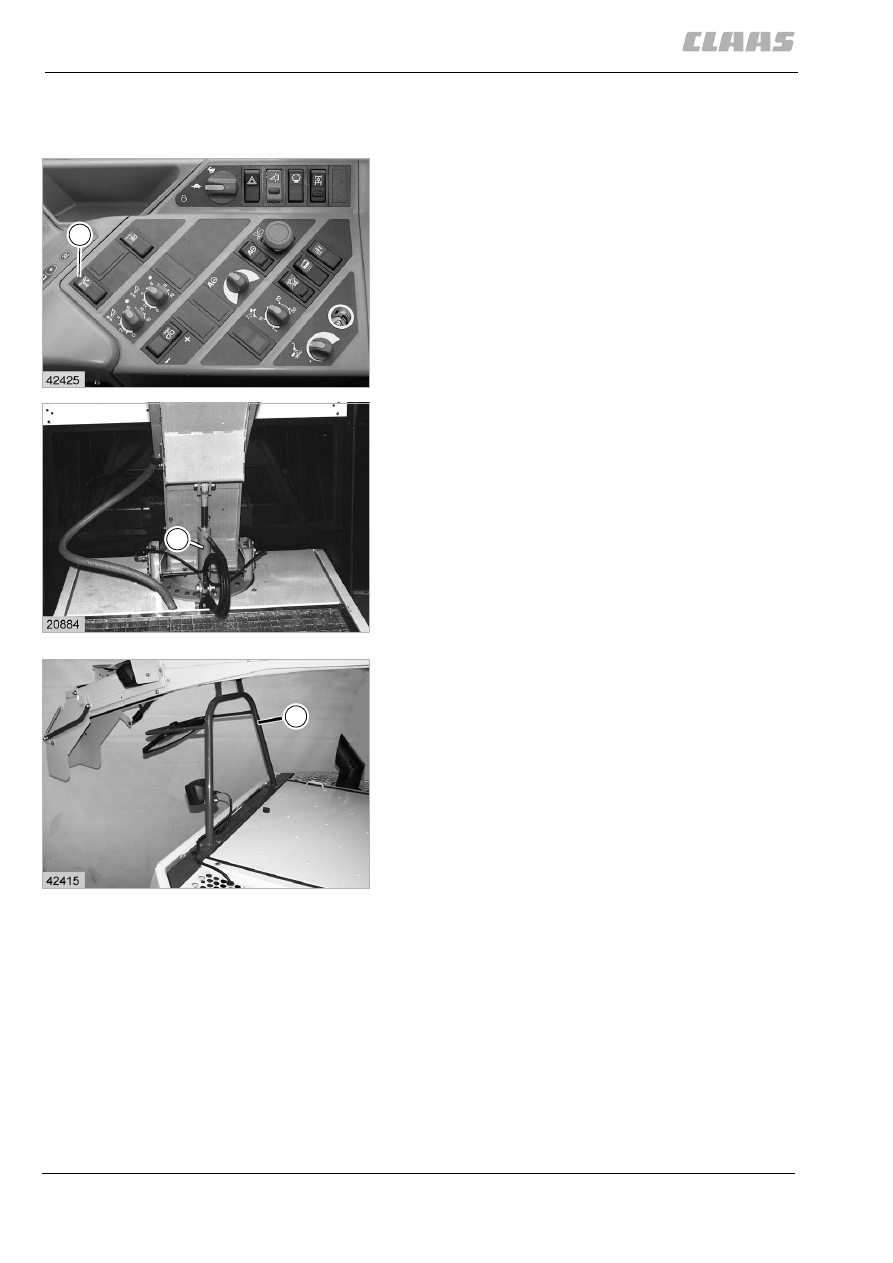

36

12192

37

12193

3

H

38

12194

H
