79

3 Технические характеристики

3.3 JAGUAR 900 / 890 Profistar - ТИП 492

9354

1790

3.3.4 Электрооборудование

33502

3.3.5 Подающее устройство

33541

3.3.6 Ходовой механизм

Заправка шин управляемого моста

Шины управляем.
моста

Хлористый магний

кг

Вода

кг

Общий вес заправки

кг

16.9 - 24

180 кг

380

560

540/65 R 24

200 кг

480

680

700/50 - 26.5

280 кг

660

940

Колеса управляемого моста кормоуборочной машины на заводе заправлены смесью воды с хлористым
магнием.

Для обеспечения морозостойкости воды, заправленной в шины управляемого моста, к температурам до
-35 °C к соответствующему количеству воды следует подмешать указанное количество хлористого
магния.

Указанные объемы заправки относятся к обоим колесам управляемого моста.

Батарея

12 В, 210 Aмпер-часов

Подпрессовывающие валки наверху

2 - со сменными зубчатыми рейками

Подпрессовывающие валки внизу

2

Металлический детектор (в переднем
подающем валке)

Серийно

Привод подачи

Коробка передач с обратной передачей:
3 ступени переключения, каждая с 2-мя скоростями
подачи для подающих органов, с механическим
управлением

Скорость подачи, приставка

2 скорости

Реверсирование

Гидравлический реверсивный привод

Включение остановки

Ременная муфта (с электрогидравлическим
управлением)

Отключающая муфта реверсивного
редуктора

1900 Нм

Свойство

Гидростатическое

управляется регулировочным рычагом на площадке
водителя

по 2 ступени для движения вперед и назад

Скорость движения
Ступени коробки передач для шин

650/75 R32 167 A8 / 800/65 R32 167 A8

Вперед

1-я скорость от 0 до 12,7 км/час
2. я скорость от 0 до 20,0 км/час (от 0 до 25,0 км/час)

Назад

Скорость движения в обратно направлении составляет
ок. 70% скорости движения в прямом направлении.

80

3 Технические характеристики
3.3 JAGUAR 900 / 890 Profistar - ТИП 492

9354

35779

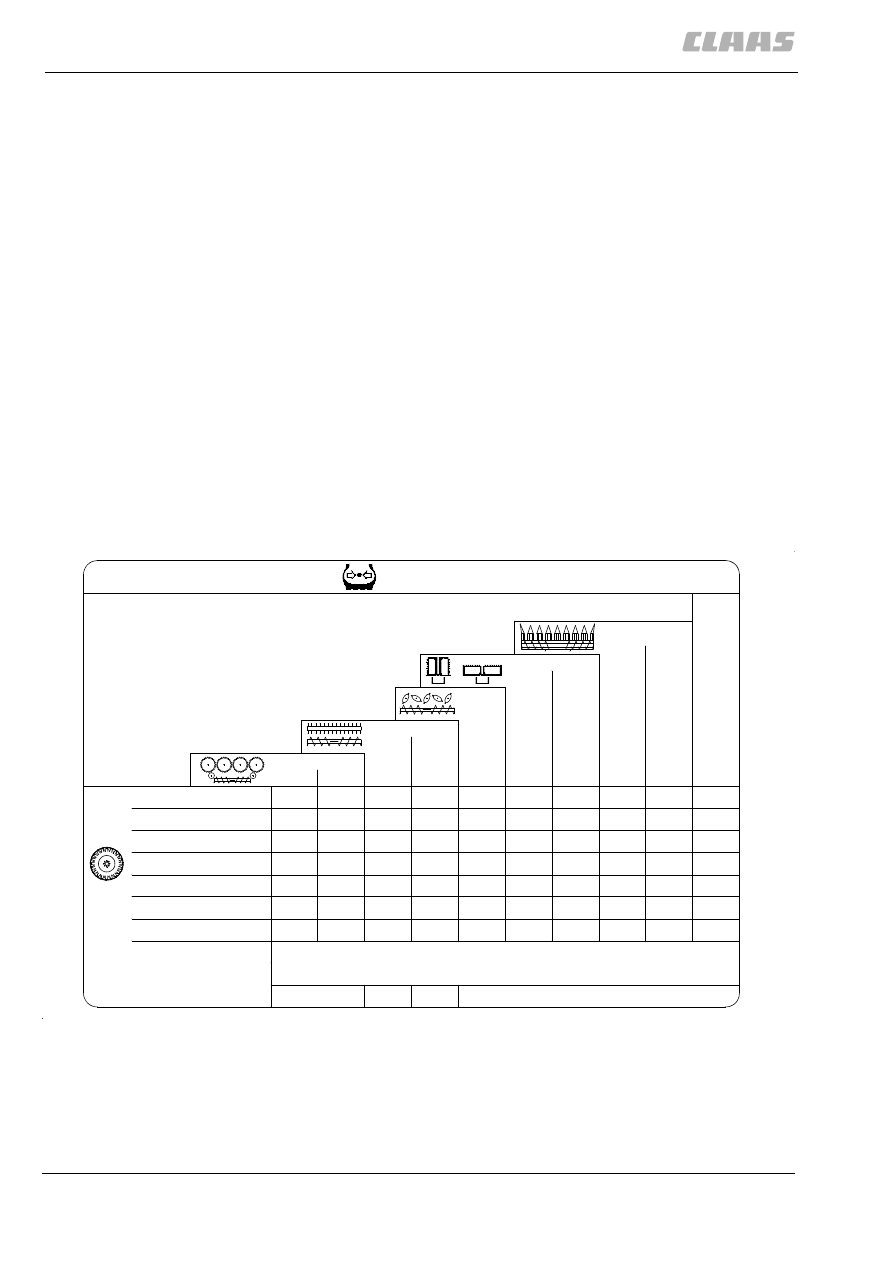

3.3.7 Давление воздуха в шинах ходовой части

Скорости движения в скобках ( ) приведены лишь для
определенных стран.
Для стран с ограничением скорости до 20 км/ч или 25
км/ч отрегулируйте соответственно обороты двигателя
на 2 передаче.

Привод ведущих колес

Главная передача, масляная ванна

Рулевое управление

Гидростатическое

Ножной тормоз

Гидравлический дисковый тормоз, выполненный также в
виде тормоза для отдельных колес

Стояночный тормоз

Механический, независимый

Момент затяжки шин
Момент затяжки винтов колес ведущего
моста

M 22 x 1,5 - 10.9 и гайки крепления колес
с нажимным диском H 22, DIN 74361-10

700 Нм

Момент затяжки винтов колес
управляемого моста

M 18 x 1,5 - 8.8 и пружинные кольца С
18,5, DIN 74361 (кольца Limes)

260 Нм

Момент затяжки винтов колес
управляемого ведущего моста

M 18 x 1,5 - 8.8 и сферические гайки с
буртиком

310 Нм

12779

6

MIN [bar/ psi]

515 493.4

TYP 492 PROFISTAR

172A8

650/75 R32

172A8

700/50-26,5

Pickup

16x6.50-8

6PR

8PR

540/65-R24

146A8

800/65 R32

173A8

16,5/85-24

 14PR

RU600

RU450

PU380

PU300

DD520

C450

C540

6-75FC

8-75FC

Conspeed

MAX

2,2/32

1,4/20

1,2/17

1,7/25

1,2/17

0,8/12

2,0/29

1,2/17

1,0/15

1,7/25

1,0/15

0,8/12

1,4/20

0,8/12

0,8/12

1,4/20

0,8/12

0,8/12

1,2/17

0,8/12

0,6/9

1,4/20

0,8/12

0,8/12

2,4/35

2,2/32

1,8/26

2,2/32

2,4/35

1,3/19

1,9/28

1,4/20

1,0/15

1,7/25

1,2/17

0,8/12

1,2/17

1,2/17

1,7/25

0,8/12

0,8/12

1,4/20

1,4/20

1,2/17

1,7/25

1,2/17

0,8/12

1,6/23

2,4/35

2,2/32

2,2/32

900/55 R32

2,5/36

2,5/36

1050/50 R32

174A8

1,2/17

1,0/15

0,8/12

0,6/9

1,2/17

1,0/15

1,4/20

1,2/17

3,0/44

1,9/28

1,8/26

1,8/26

3,3/48

3,0/44

1,3/19

1,7/25

1,2/17

0,8/12

1,2/17

81

3 Технические характеристики

3.3 JAGUAR 900 / 890 Profistar - ТИП 492

9354

33543

3.3.8 Двигатель

Двигатель, ступень отработанных
газов 2

DaimlerChrysler

DaimlerChrysler

До машины №

OM 502 LA

OM 502 LA

JAGUAR 900 Profistar

JAGUAR 890 Profistar

Рабочий объем [см

3

]

15930

15930

Верхние обороты холостой нагрузки
[об/мин]

2080

+20/-30

2080

+20/-30

Номинальная скорость вращения
[об/мин]

2000

2000

Нижние обороты холостого хода
[об/мин]

1000 ± 20

1000 ± 20

Мощность кВт (л.с.), брутто

445 (605)

370 (503)

Мощность кВт (л.с.), ECE

425 (578)

353 (480)

Охлаждающая жидкость

ок. 56 литров

ок. 56 литров

Генератор

150 А

150 А

Двигатель, ступень отработанных
газов 3a

DaimlerChrysler

DaimlerChrysler

Начиная с машины №

OM 502 LA

OM 502 LA

JAGUAR 900 Profistar

JAGUAR 890 Profistar

Рабочий объем [см

3

]

15930

15930

Верхние обороты холостой нагрузки
[об/мин]

2080

+20/-30

2080

+20/-30

Номинальная скорость вращения
[об/мин]

2000

2000

Нижние обороты холостого хода
[об/мин]

1000 ± 20

1000 ± 20

Мощность кВт (л.с.), брутто

458 (623)

372 (507)

Мощность кВт (л.с.), ECE

443 (602)

358 (487)

Охлаждающая жидкость

ок. 56 литров

ок. 56 литров

Генератор

150 А

150 А

Топливный бак
Емкость

920 л

Дополнительный бак (дополнительная
оснастка)

150 л

82

3 Технические характеристики
3.3 JAGUAR 900 / 890 Profistar - ТИП 492

9354

33532

3.3.9 Измельчение

1787

3.3.10 Выброс

V-образный ножевой барабан

Ширина 750 мм
Диаметр 630 мм
Скорость вращения 1200 об/мин

Количество ножей

См. таблицу

Устройство заточки ножей

с электрогидравлическим управлением

Заточка ножей

Дистанционное управление из кабины

Противорежущая пластина – станд.

Используемая с двух сторон

Противорежущая пластина – для
кукурузы (оснастка по выбору)

Используемая с двух сторон

Днища измельчителя

Гладкое днище измельчителя
Терочное днище с 4-мя терочными кромками (оснастка
по выбору)
Терочное днище с 8-ю терочными кромками (оснастка по
выбору)
Терочное днище для листостебельчатой массы с
початками (оснастка по выбору)

Значения длины резания с ножевым барабаном V 12 / V 10

Скорость подающего
устройства

Ступень

переключения

V 12

V 10

24 ножа

12 ножей

20 ножей

10 ножей

 медленно

1

4,0

8,0

5,0

10,0

 быстро

1

5,5

11,0

6,5

13,0

 медленно

2

7,0

14,0

8,5

17,0

 быстро

2

9,0

18,0

11,0

22,0

 медленно

3

14,0

28,0

17,0

34,0

 быстро

3

17,0

34,0

21,0

42,0

Момент затяжки ножей измельчителя

Винты с шестигранной головкой М 16

315±15 Нм

Момент затяжки противорежущей
пластины

195 Нм

Момент затяжки опоры противорежущей
пластины (наковальня)

Винт с ушком BM 20 x 200 DIN 444 и
стопорная гайка VM 20 CN 200808

300 Нм

Выходной ускоритель

Лопастное колесо

Диаметр

540 мм

Скорость вращения

2400 об/мин

Выгрузная труба

Гидравлически поворачивается на 190°

Устройство опускания выгрузной трубы

Электрогидравлическое
