Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 15
75
3 Технические характеристики
3.3 JAGUAR 900 / 890 Profistar - ТИП 492
9354
3.3 JAGUAR 900 / 890 Profistar - ТИП 492
33535
3.3.1 Общие указания
33537

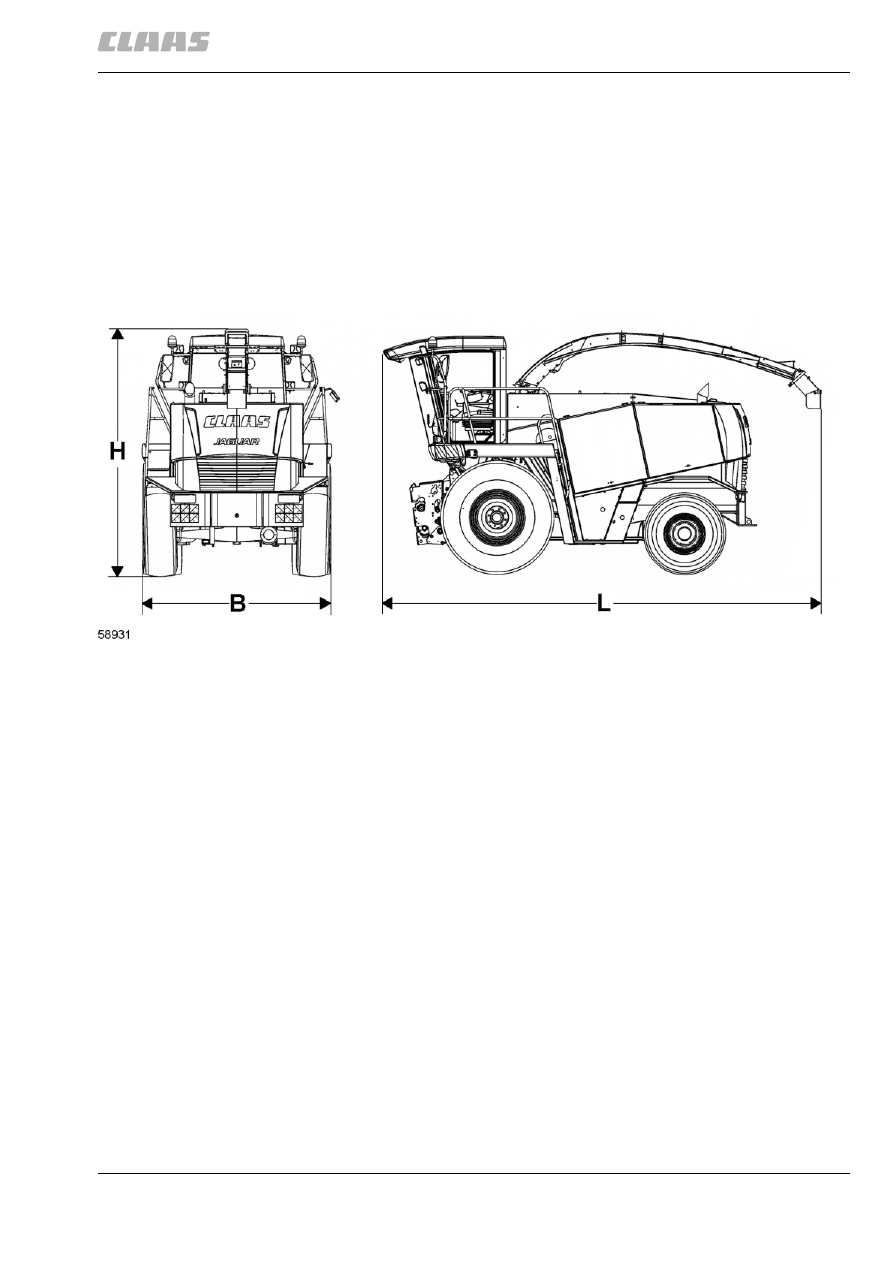

3.3.2 Размеры
Машина для определения технических данных оснащена шинами 650/75 R 32 167 A8 и 16.9 - 24,
заполненными водой с хлористым магнием, полным топливным баком, 8-цилиндровым V-образным
дизельным двигателем и кабиной.
1776
5
Рабочее
положение
Транспортное
положение
Ширина B
Базовая машина
при 900/55 R 32
3470 мм
при 650/75 R 32 167 A8
2990 мм
при 800/65 R 32 166 A8
3295 мм
при 1050/50 R 32
3850 мм
Приставки:
Cм. руководство по эксплуатации приставок
Высота H
Верхняя край выгрузной трубы
5600 мм
3760 мм
Верхний край кабины
3720 мм
(в зависимости от изготовителя шин возможны отклонения
до 50 мм)
Длина L
Базовая машина без приставки
до заднего края машины
5975 мм
до заднего края выгрузной трубы
6151 мм
6431 мм
с приставкой для уборки кукурузы RU 600
7934 мм
с приставкой для уборки кукурузы RU 450
7934 мм
с 8-рядной приставкой для уборки кукурузы
8040 мм
8474 мм
