55

2 Безопасность

2.3 Предупреждающие таблички

9353

000 515 137 1 (36)

47

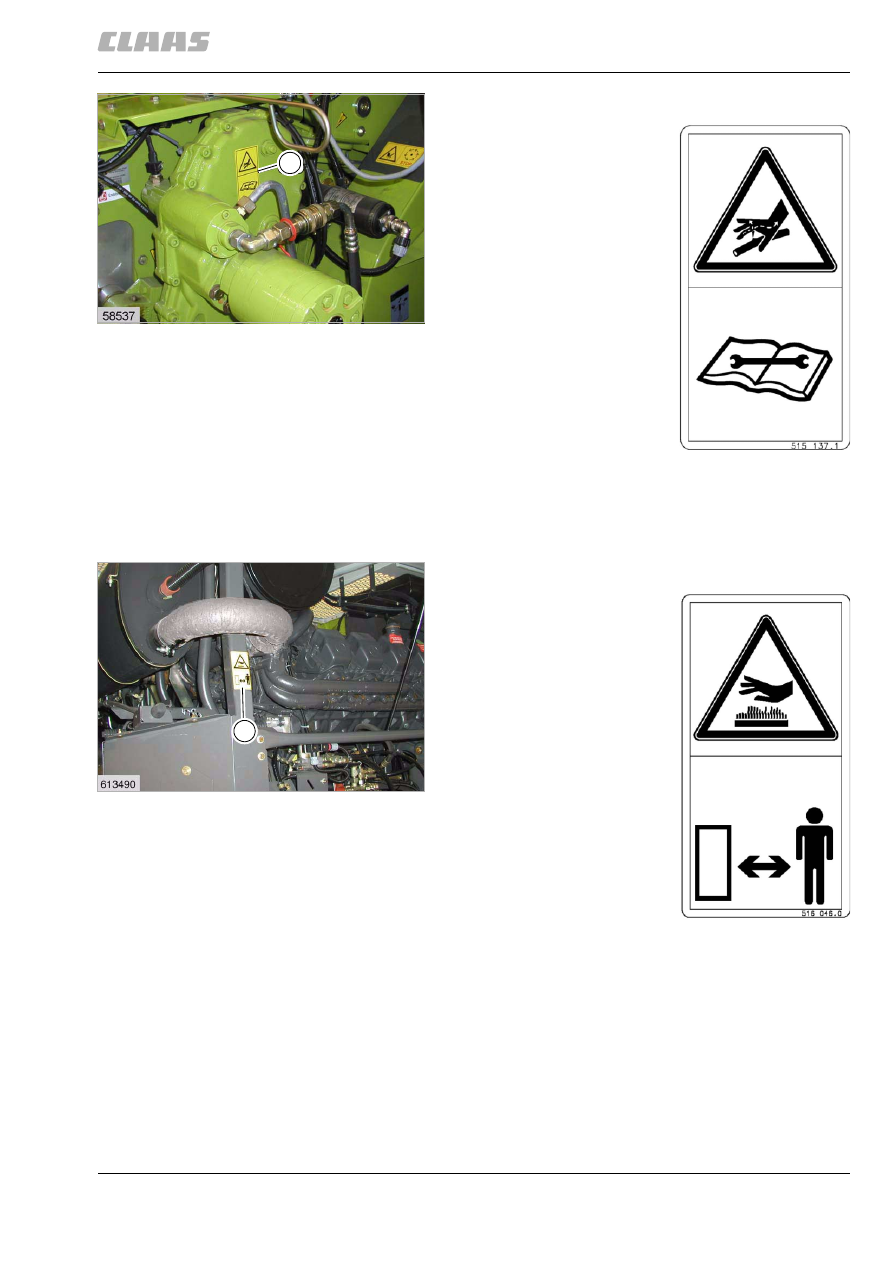

При выходе жидкости под высоким давлением
следует соблюдать осторожность. Соблюдать
указания в техническом руководстве.

(рис. 46, 47)

000 516 046 0 (39)

49

Следует держаться на достаточном расстоянии от
горячих поверхностей.

(рис. 48, 49)

46

12149

36

48

2407

39

56

2 Безопасность
2.3 Предупреждающие таблички

9353

000 516 047 0 (40)

51

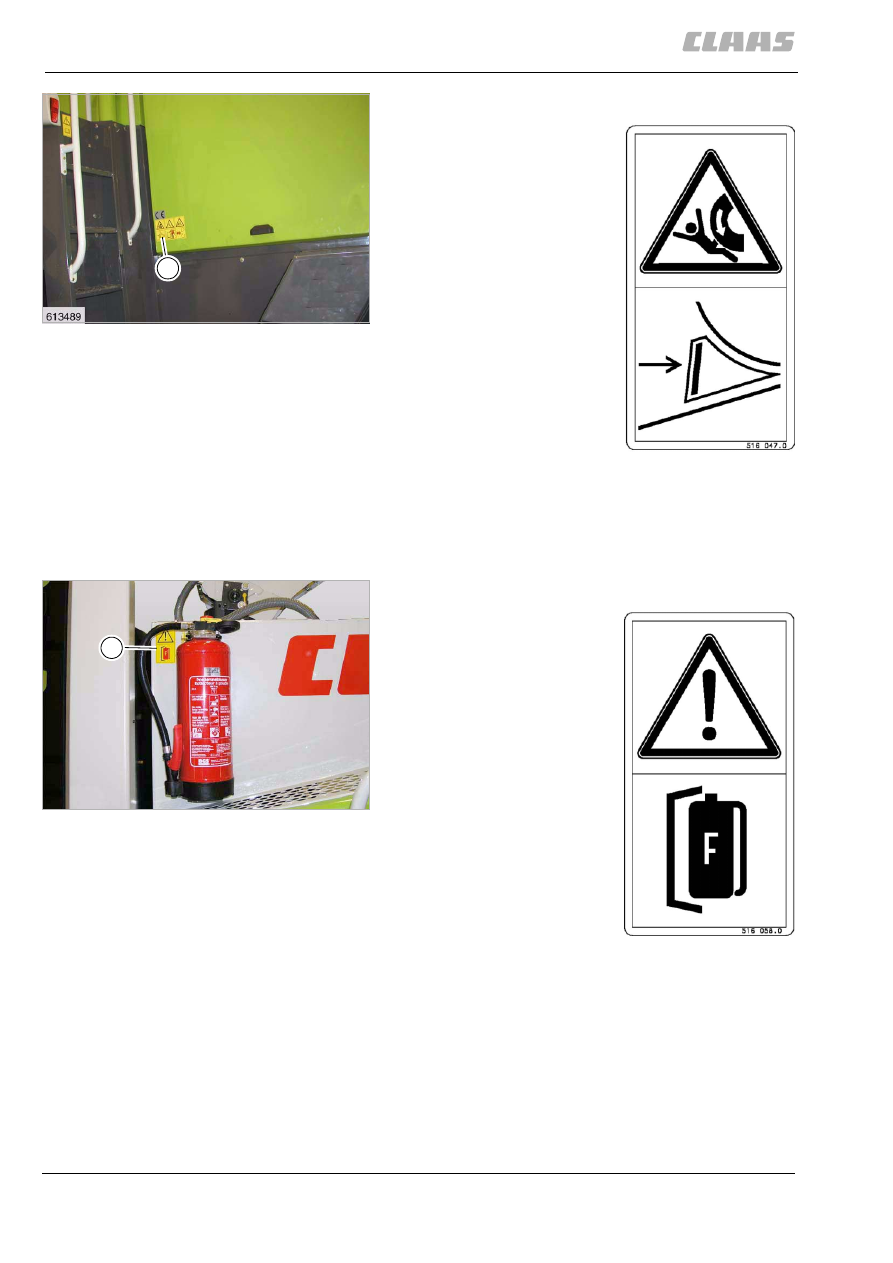

Перед отсоединением или постановкой на стоянку
принять меры по предотвращению отката
транспортного средства посредством
противооткатного упора.

(рис. 50, 51)

000 516 058 0 (53)

53

Пуск машины в эксплуатацию разрешен только при
наличии соответствующего огнетушителя.

(рис. 52, 53)

50

2386

40

52

2405

53

57

3 Технические характеристики

3.1 JAGUAR 900 / 890 Speedstar - ТИП 492

9354

3 Технические характеристики

3.1 JAGUAR 900 / 890 Speedstar - ТИП 492

2132

3.1.1 Общие указания

33469

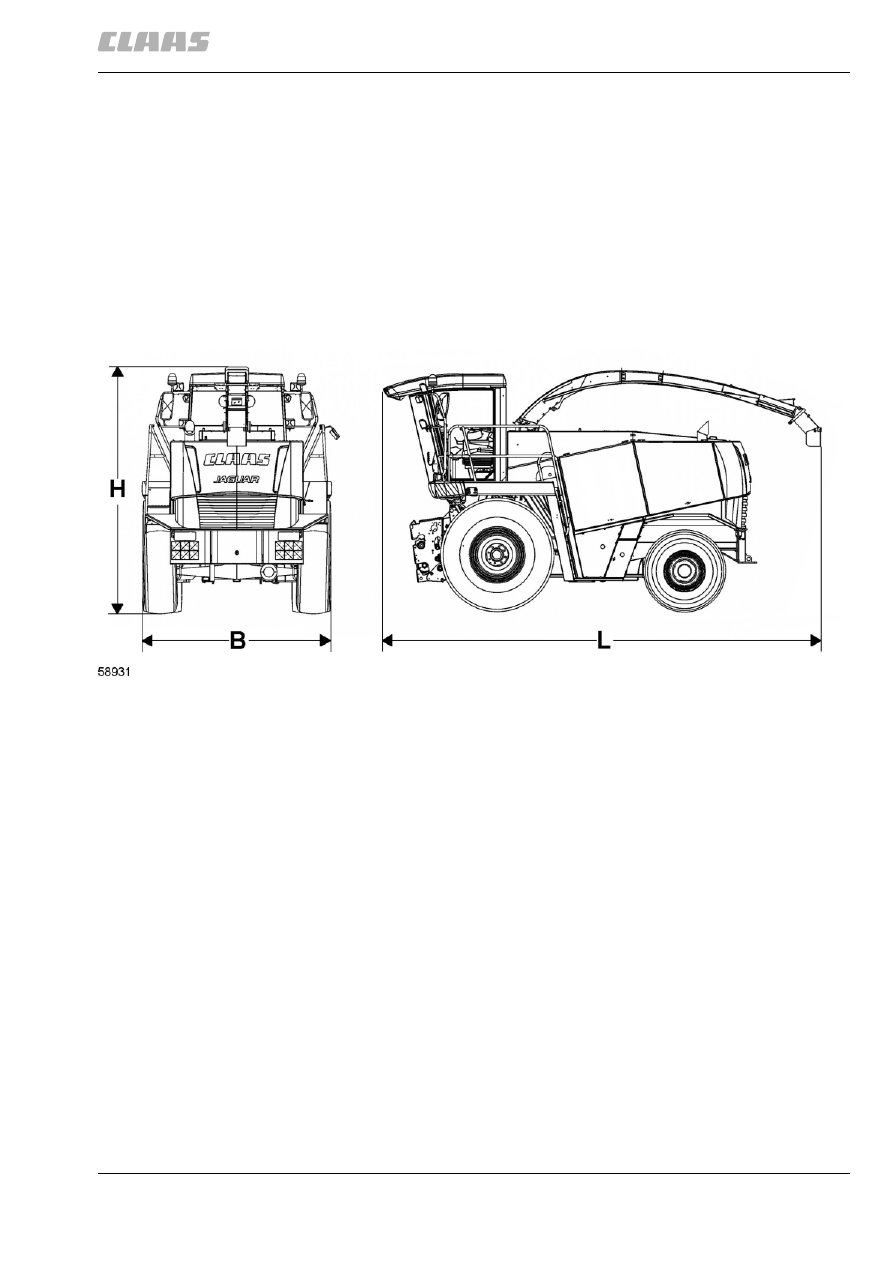

3.1.2 Размеры

Машина для определения технических данных оснащена шинами 650/75 R 32 172 A 8 и 540/65-R24 146 A
8, заполненными водой с хлористым магнием, полным топливным баком, 8-цилиндровым дизельным
двигателем и кабиной.

1776

1

Рабочее

положение

Транспортное

положение

Ширина B

Базовая машина
при 900/55 R 32

3470 мм

при 650/75 R 32 167 A8

2990 мм

при 800/65 R 32 166 A8

3295 мм

при 1050/50 R 32

3850 мм

Приставки:
Cм. руководство по эксплуатации приставок

Высота H

Верхняя край выгрузной трубы

5600 мм

3760 мм

Верхний край кабины

3720 мм

(в зависимости от изготовителя шин возможны отклонения
до 50 мм)

Длина L

Базовая машина без приставки
до заднего края машины

5975 мм

до заднего края выгрузной трубы

6151 мм

6431 мм

с приставкой для уборки кукурузы RU 600

7934 мм

58

3 Технические характеристики
3.1 JAGUAR 900 / 890 Speedstar - ТИП 492

9354

с приставкой для уборки кукурузы RU 450

7934 мм

с 8-рядной приставкой для уборки кукурузы

8040 мм

8474 мм

с 6-рядной приставкой для уборки кукурузы

8040 мм

8474 мм

с 5-рядной приставкой для уборки кукурузы

8040 мм

8474 мм

с длинным стебледелителем

+1000 мм

с приставкой-подборщиком 4,30 м

7000 мм

с приставкой-подборщиком 3,80 м

6960 мм

с приставкой-подборщиком 3,00 м

7230 мм

с приставкой-подборщиком 2,20 м

7230 мм

Ширина колеи
впереди

при 900/55 R 32

2595 мм

при 650/75 R 32

2355 мм

при 800/65 R 32

2500 мм

при 1050/50 R 32

2775 мм

Ширина колеи
сзади

Жесткий управл. мост
при 16.9 - 24

2420 мм

при 540/65 R 24

2420 мм

при 700/50 - 26.5

2580 мм

Управл. ведущий мост
при 16.9 - 24

2400 мм

при 540/65 R 24

2400 мм

при 700/50 - 26.5

2560 мм

Регулир. управл. мост
при 16.9 - 24

2570 мм
2720 мм
2870 мм
3020 мм

при 540/65 R 24

2570 мм
2720 мм
2870 мм
3020 мм

Ширина над
шинами
впереди

при 900/55 R 32

3470 мм

при 650/75 R 32

2990 мм

при 800/65 R 32

3295 мм

при 1050/50 R 32

3850 мм

Рабочее

положение

Транспортное

положение
