Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 8

47

2 Безопасность

2.3 Предупреждающие таблички

9353

2.3 Предупреждающие таблички

859

2.3.1 Общие указания по
предупреждающим табличкам

Опасные зоны на машине или приставке,
устранить которые за счет специальных
конструктивных или защитных мероприятий
невозможно, обозначены предупреждающими
табличками. Предупреждающие таблички
призваны помочь распознать опасность
травмирования.

Предупреждающие таблички состоят из двух
частей:

– В первой части содержится изображение

треугольника с символом опасности
травмирования.

– Во второй части содержится указание на то,

как, соблюдая определенные правила, можно
избежать травм и несчастных случаев.

Изображение на предупреждающей табличке
состоит из общепонятных пиктограмм.
Предупреждающие таблички следует размещать
по мере возможности в непосредственной
близости от опасной зоны.

На оригинальных предупреждающих табличках
CLAAS указан предметный номер CLAAS и дата
изготовления.

Ниже даются пояснения по размещению и
значению предупреждающих табличек:

– для заказа использовать 10-значный

предметный номер CLAAS, приведенный
перед каждой предупреждающей табличкой,

– номер предупреждающей таблички,

отображенный в ( ), указывает на правильное
размещение предупреждающей таблички в
соответствующем изображении,

– в дополнение к графическому изображению

даются пояснения к предупреждающей
табличке в виде текста.

48

2 Безопасность
2.3 Предупреждающие таблички

9353

33459

2.3.2 Расположение предупредительных
знаков

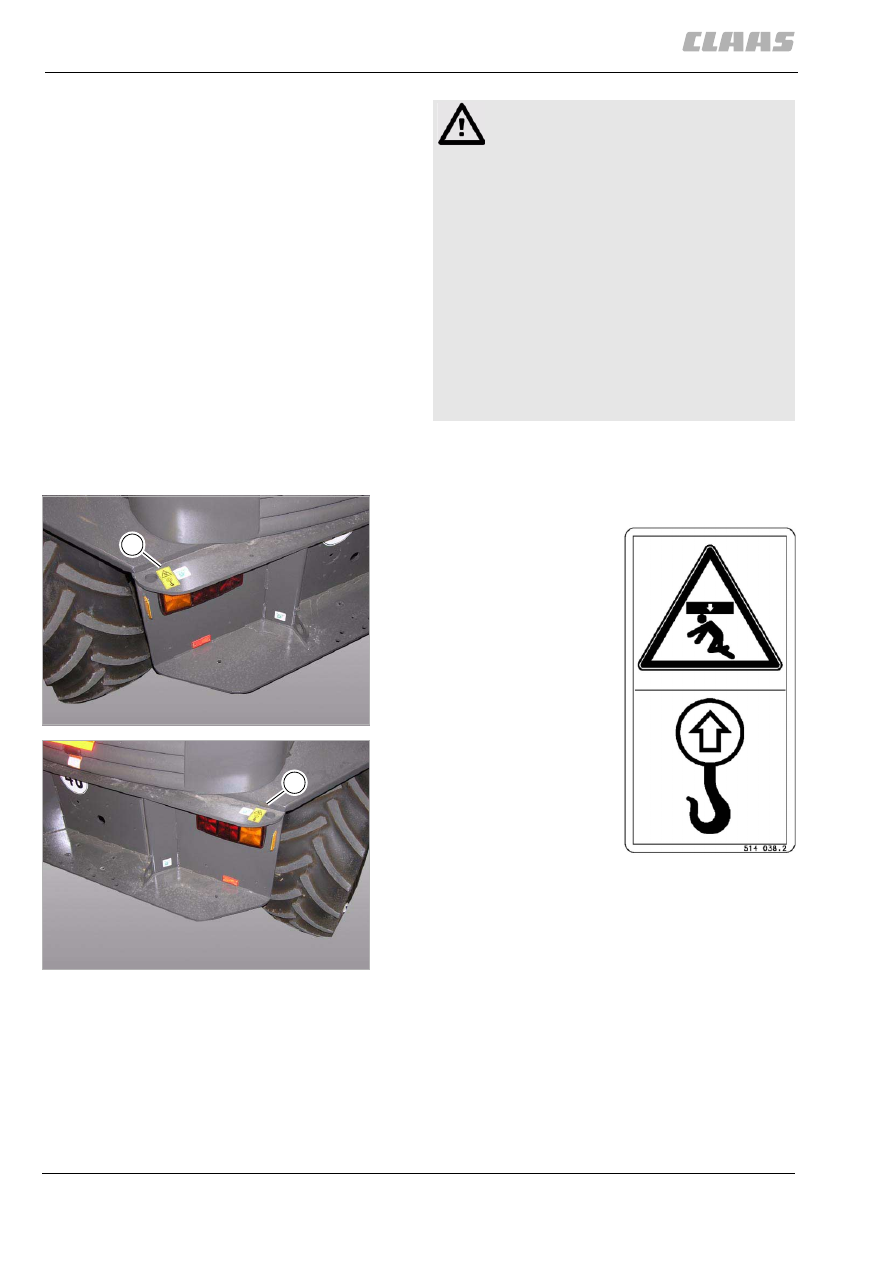

000 514 038 2 (1)

16

Для подъема машины использовать только
помеченные петли: Никогда не находиться в
опасной зоне под поднятой машиной.

(рис. 14, 15, 16)

Опасность!

Опасные зоны машины.

Опасность получения серьезных травм и
даже смерти.

– Поврежденные или нечитаемые

предупреждающие знаки / защитные
наклейки следует немедленно менять
на новые.

– Если производится замена деталей, на

которых имеются предупредительные
знаки / наклейки с указаниями по
безопасности, то следует обеспечить
наклеивание таких же
предупредительных знаков / наклеек с
указаниями по безопасности на новые
детали.

14

9606

15

9605

1

1

49

2 Безопасность

2.3 Предупреждающие таблички

9353

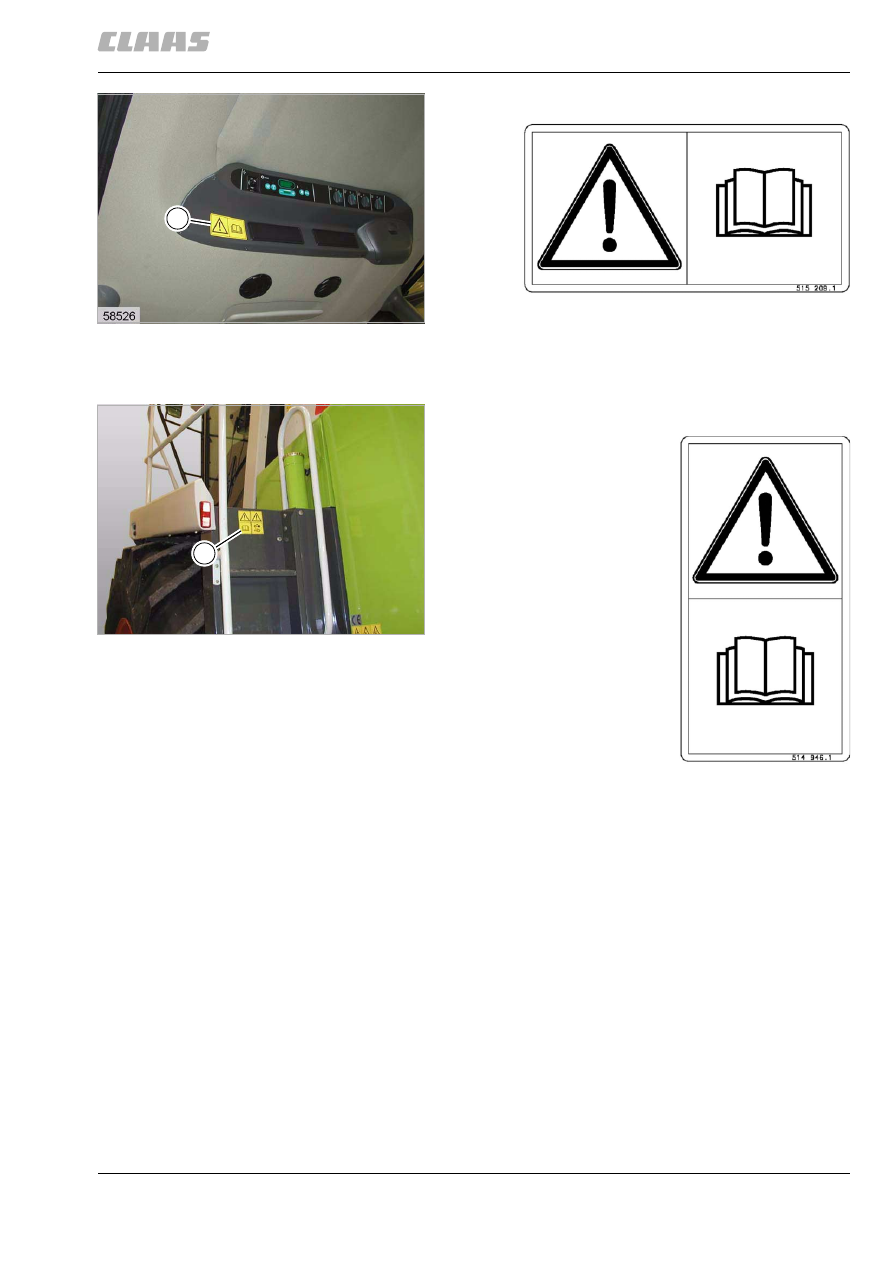

000 515 209 1 (2)

18

Перед пуском в эксплуатацию следует прочитать и
соблюдать руководство по эксплуатации и указания
по безопасности.

(рис. 17, 18)

000 514 946 1 (2)

20

Перед пуском в эксплуатацию следует прочитать и
соблюдать руководство по эксплуатации и указания
по безопасности.

(рис. 19, 20)

17

12140

2

19

2385

2

50

2 Безопасность
2.3 Предупреждающие таблички

9353

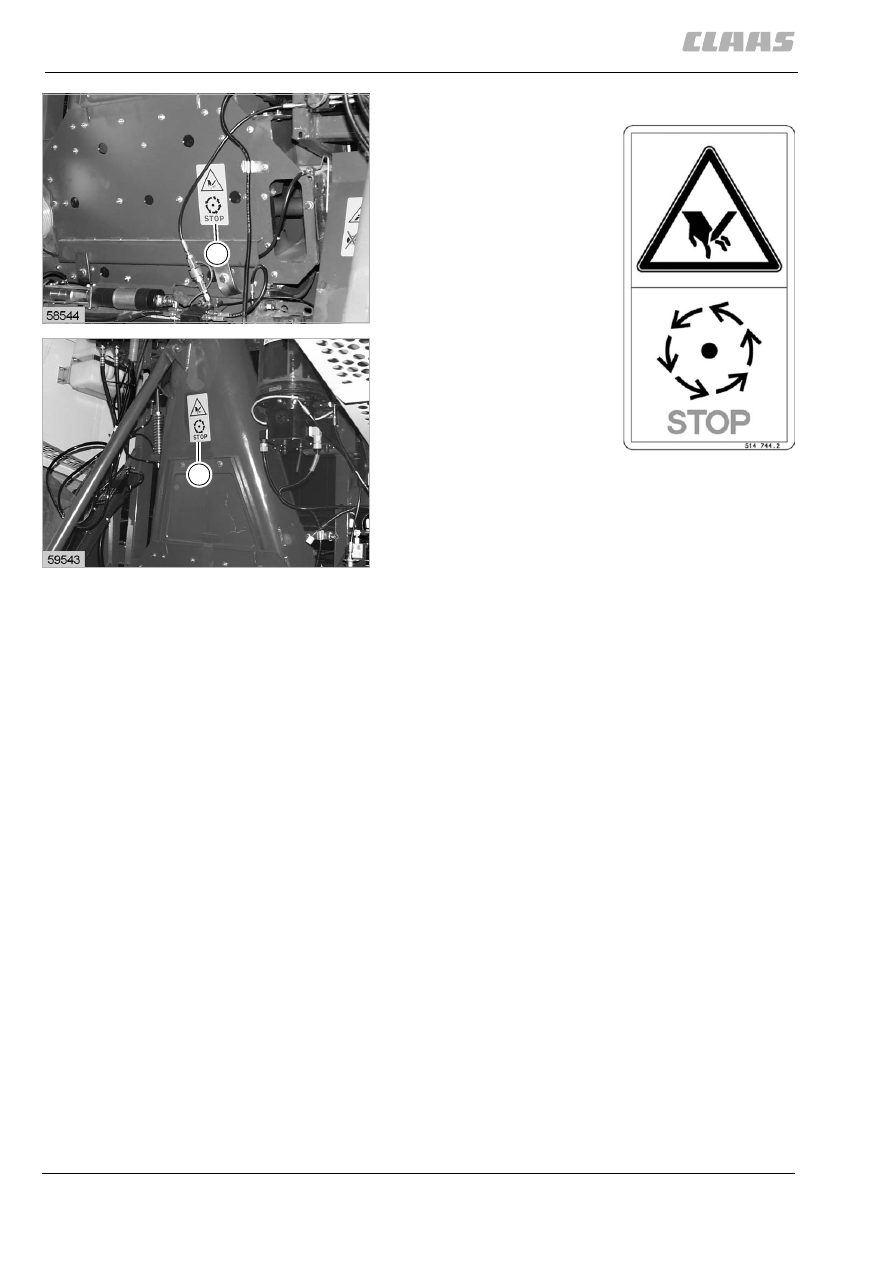

000 514 744 1 (5)

23

Касаться деталей машины только после их полной
остановки.

(рис. 21, 22, 23)

21

12141

22

12142

5

5
