ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

9-4

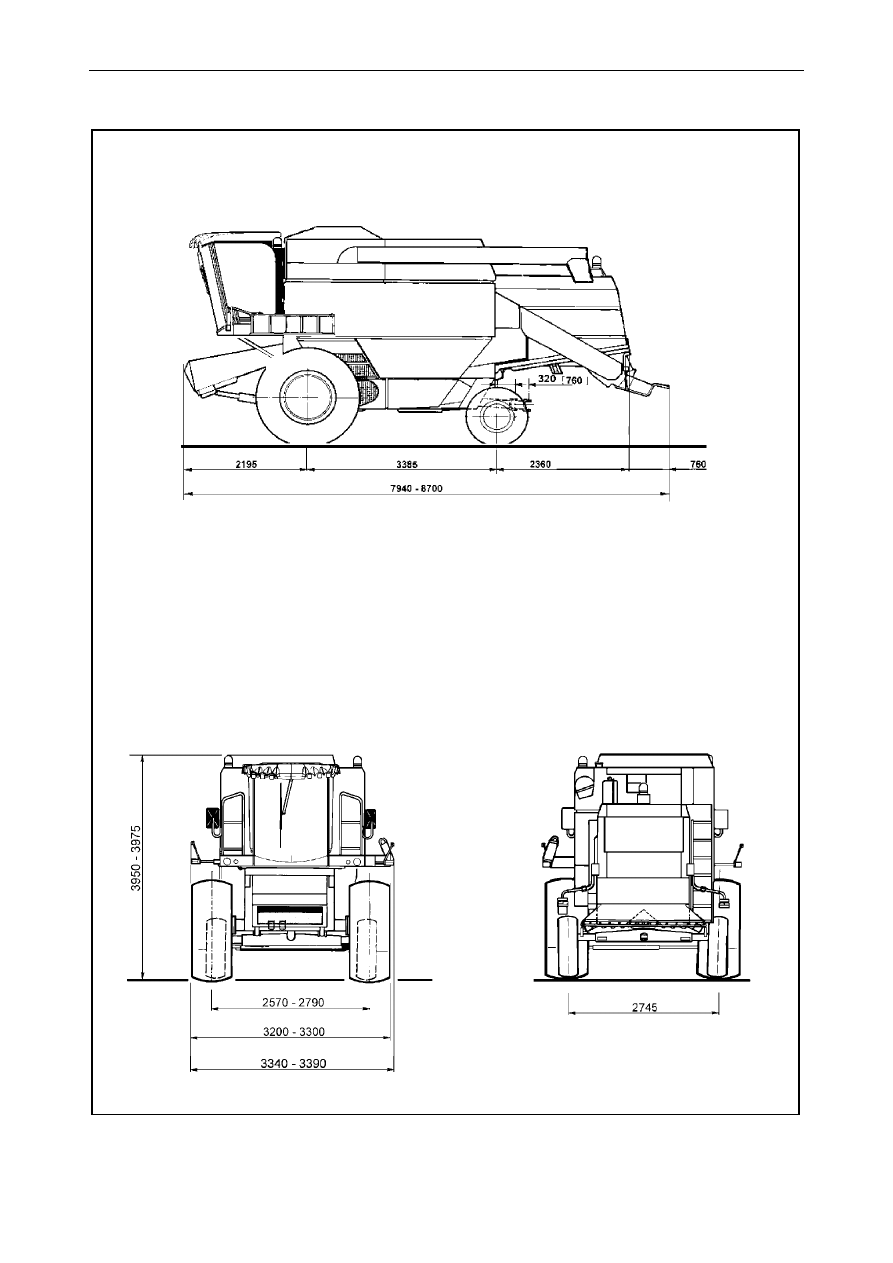

9.3  РАЗМЕРЫ КОМБАЙНА с шинами (мм)

Модели 640

Клапан между кронштейнами относится к заднему сцепному устройству с удлини-

телем.

Модели 640

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

9-5

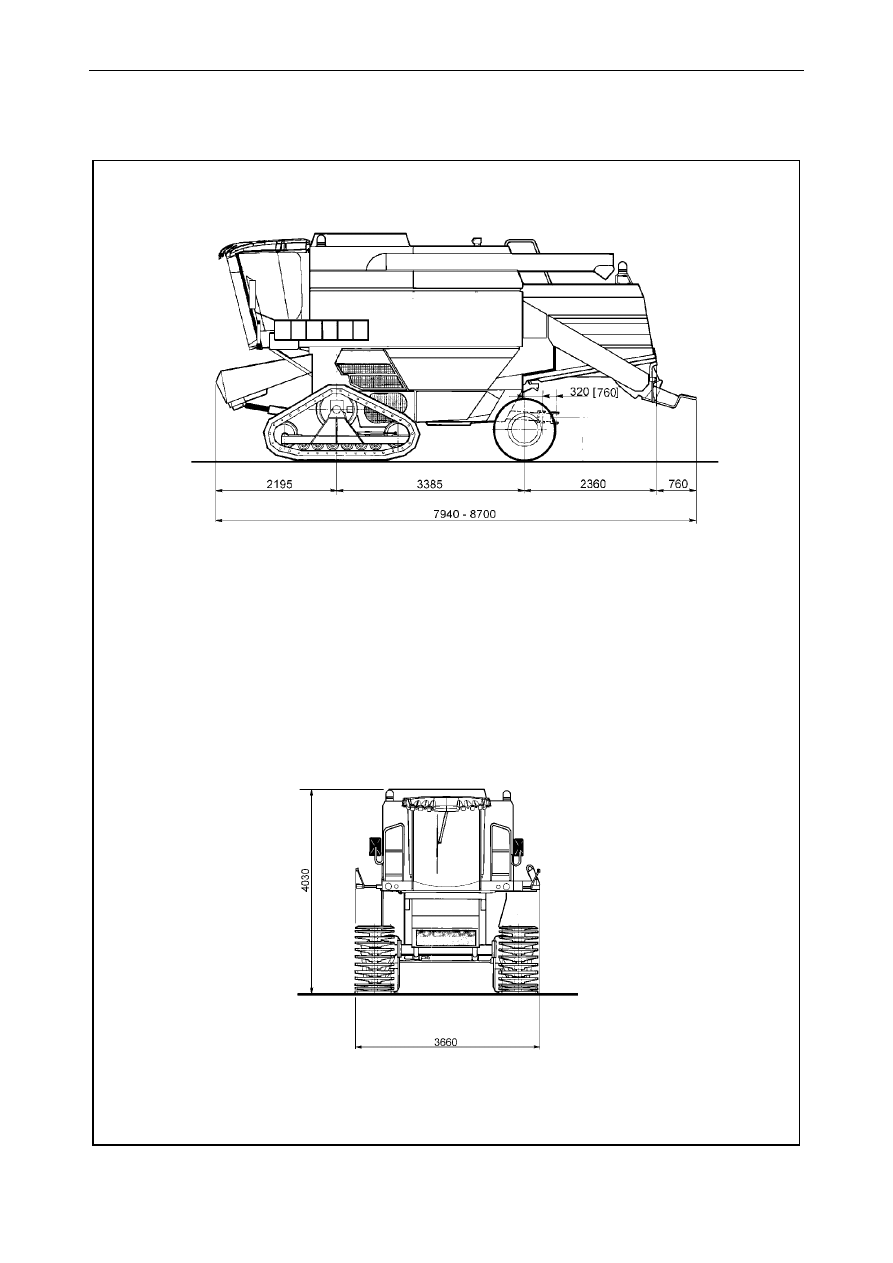

9.4  РАЗМЕРЫ полугусеничного комбайна (мм)

Модели 640

Клапан между кронштейнами относится к заднему сцепному устройству с удлини-

телем.

Модели 640

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

9-6

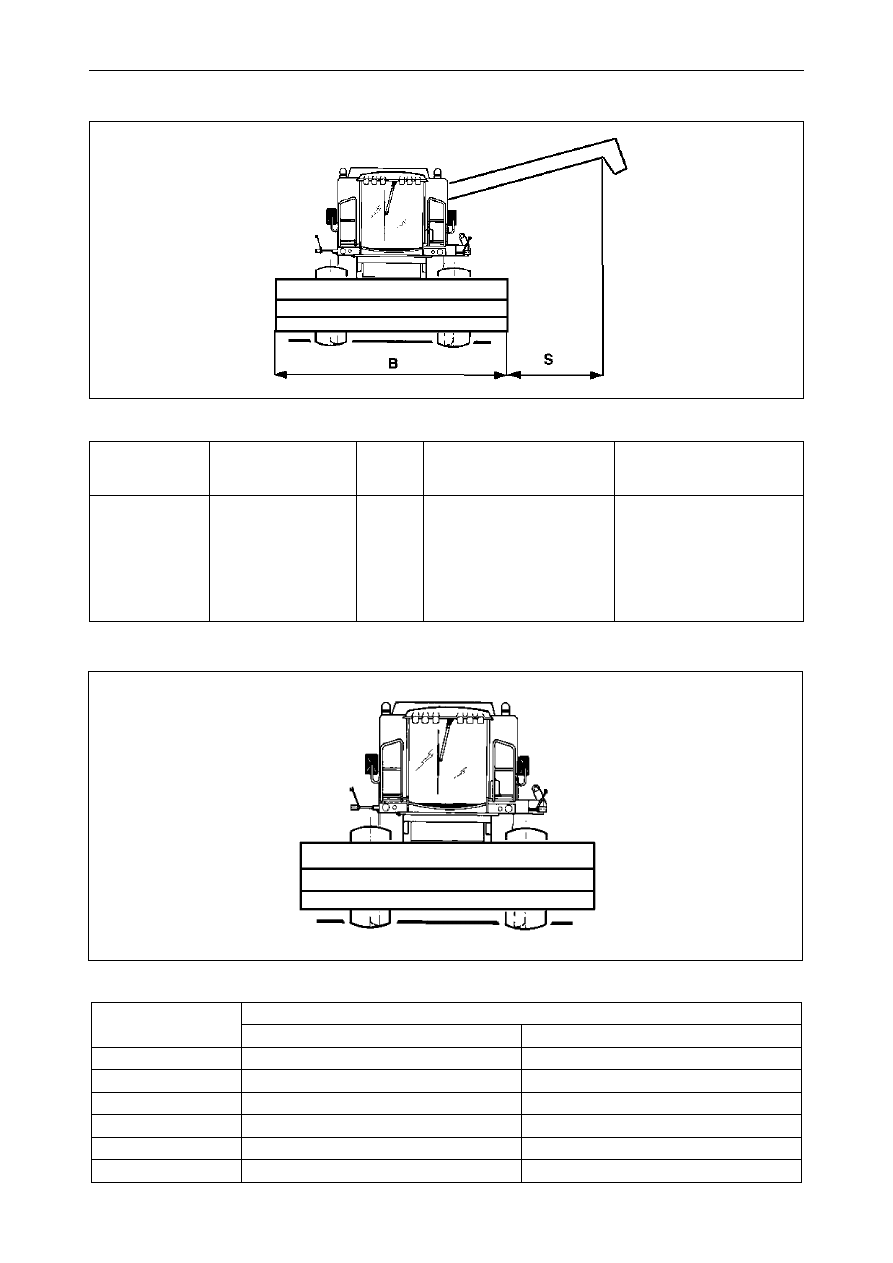

9.5  РАССТОЯНИЕ МЕЖДУ РАЗГРУЗОЧНОЙ ТРУБОЙ И ЖАТКОЙ

9.6 ПОСТАВЛЯЕМЫЕ ЖАТКИ И ВЕСОВЫЕ ПАРАМЕТРЫ

МОДЕЛЬ

ЖАТКА ДЛЯ ЗЕР-

НОВОЙ КУЛЬТУ-

РЫ

B (мм)

S (мм)

5 клавишных соломот-

рясов

S (мм)

6 клавишных соломот-

рясов

640

420

4710

2530

2657

480

5320

2225

2352

540

5929

1921

2048

600

6539

1617

1744

660

7147

1313

1440

760

8035

1113

1240

Жатка

МАССА кг

без балласта

С балластом

420

1170

1170 + 160

480

1370

1370 + 160

540

1480

1480 + 160

600

1600

1600 + 160

660

1690

1690 + 160

760

1940

-

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

9-7

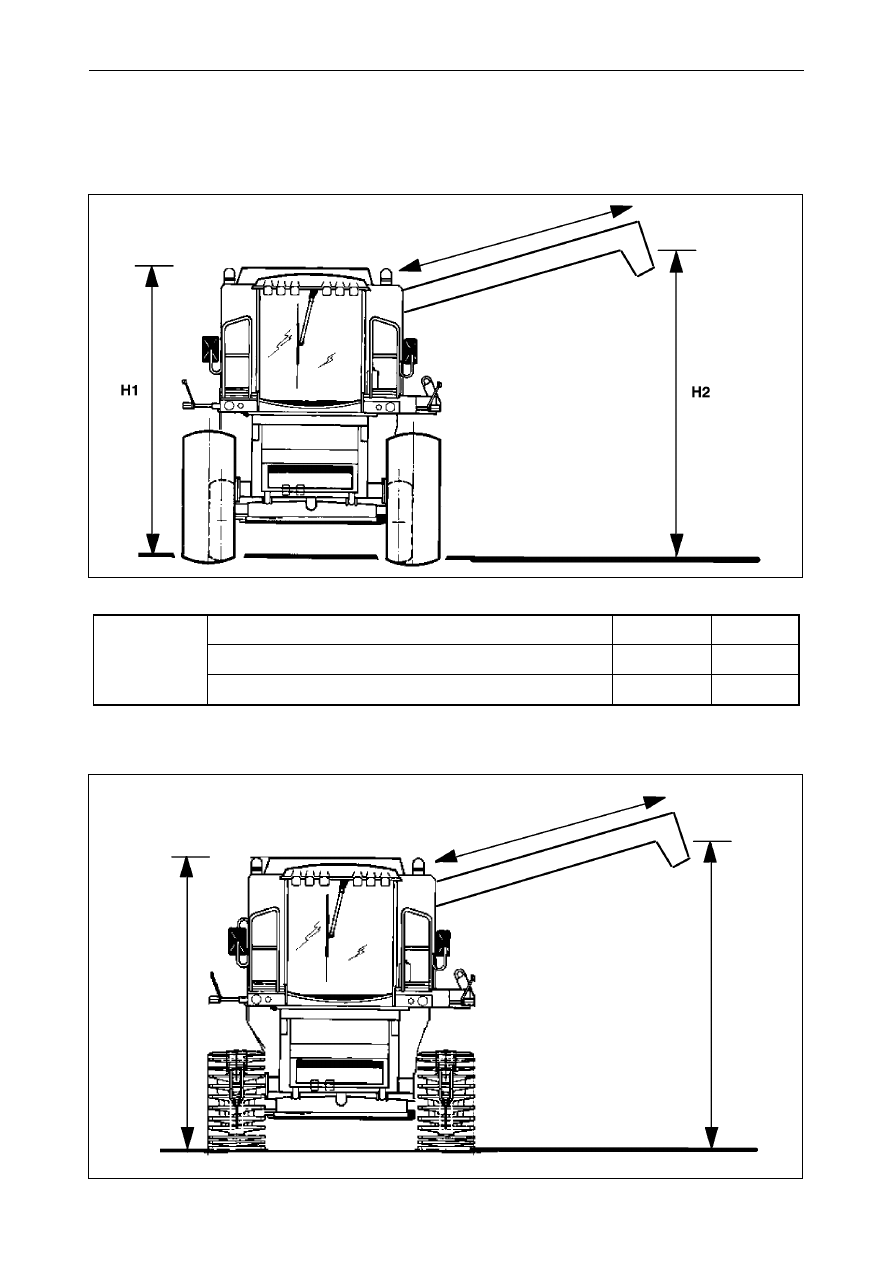

9.7  ЗАЗОР МЕЖДУ РАЗГРУЗОЧНЫМ ШНЕКОМ И ЗЕМЛЕЙ

с шинами на передней оси

с гусеницами на передней оси

4000

 мм

640

ТИП ШИН

H1 (мм)

H2  (мм)

620/75 R30

3950

4185

650/75 R32 и 620/75 R 34

3975

4210

4000

 мм

4030 мм

4 265 мм
