ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-13

СОЛОМОРЕЗКА ДЛЯ КУКУРУЗЫ

Рис. 33 – Рис. 35

Для  того  чтобы  отрегулировать  соломорезку
для  кукурузы,  необходимо  выполнить  следую-
щее:

1.) ослабьте ремень (17) с помощью рычага (18).

2.) Снизьте скорость вращения ротора соломо-

резки  установив  шкив (11) большего  диа-
метра на существующий шкив (12) и затянув
его винтами (13).

3.) Снимите  приводной  шкив (14) и  поместите

его в соответствующий корпус (15), прикре-
пив  его  к  внутренней  опоре  узла  муфты
сцепления при помощи шайбы (16).

4.) Натяните ремень (17), установив рычаг (18) в

соответствующий  корпус (19), специально
предназначенный для кукурузы.

5.) Отверните винты (3) с обеих сторон.

6.) Поверните  рубящую  пластину (5) на 180°

таким  образом,  чтобы  ее  гладкая  поверх-
ность была обращена к ротору.

7.) Прикрепите рубящую пластину (5) при помо-

щи  винтов (3), зафиксировав  их  в  самом
дальнем положении от ротора.

8.) Отверните винты (8) крепления дефлектора

(9).

9.) Только для уборки кукурузы: Передвинь-

те дефлектор (9) вперед и зафиксируйте его
при помощи винтов (8) для того, чтобы серд-
цевины кукурузных початков не выбрасыва-
лись в направлении клавишного соломотря-
са.

ПРИМЕЧАНИЕ:  Так как пластина дефлектора (9)
движется  свободно,  с  обеих  сторон  имеются
зазоры: следите за тем, чтобы они не исчезли.

10.) Отверните  винты (20) крепления  крышки

контрножа.

11.) Снимите крышку (21) и по одному извлеките

контрножи (22).

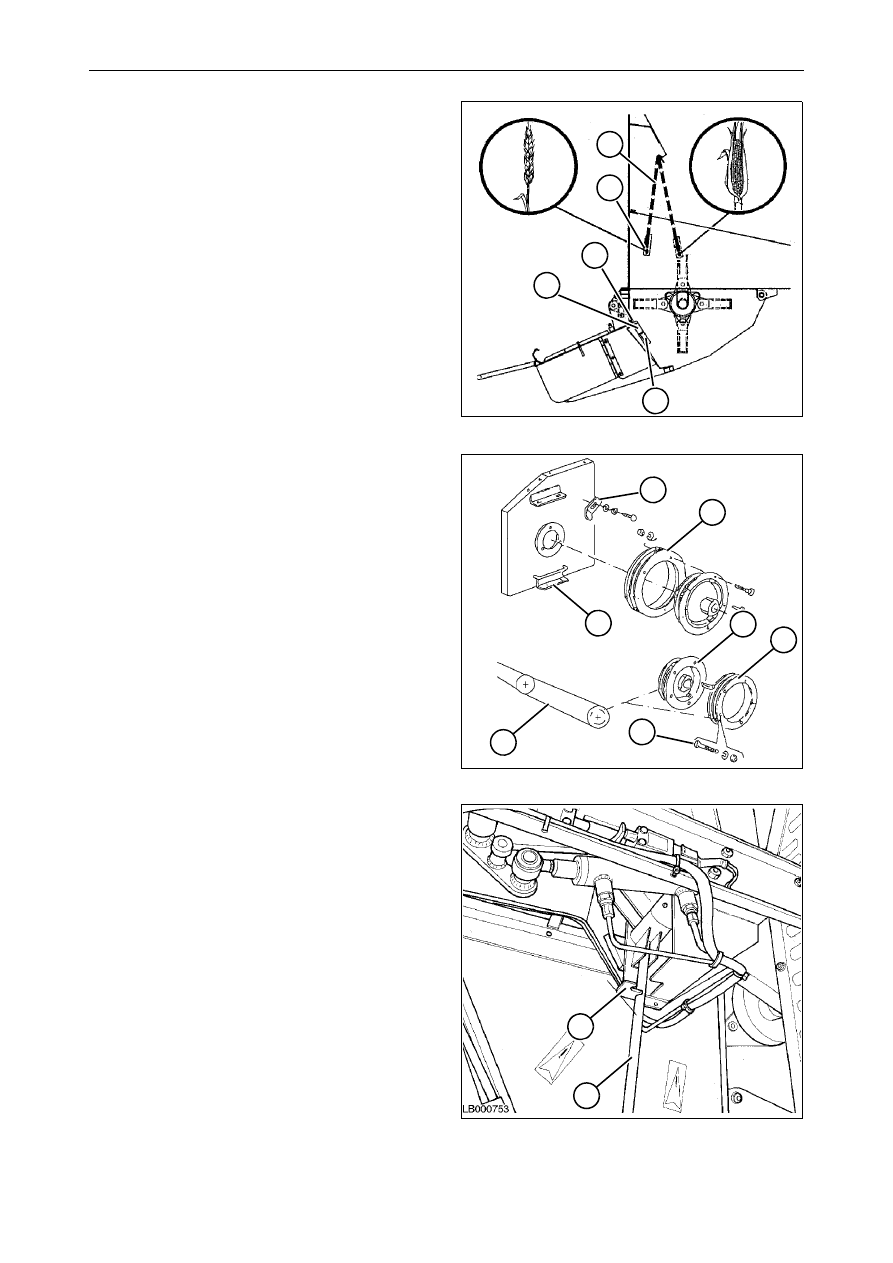

Рис. 33

Рис. 34

Рис. 35

9

8

20

21

22

14

11

15

12

17

13

16

19

18

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-14

РАЗБРАСЫВАТЕЛЬ СОЛОМЫ

РАБОЧЕЕ  ПОЛОЖЕНИЕ  И  ПОЛОЖЕНИЕ
ДЛЯ

ПРОВЕДЕНИЯ

ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ -

Рис. 36 – Рис. 40

¥

ПРЕДУПРЕЖДЕНИЕ:  если  двигатель
комбайна

работает,

разбрасыватель

соломенной сечки включается автомати-
чески, как только будет включена моло-
тилка.
Прежде чем подходить к разбрасывате-
лю  соломенной  сечки  для  выполнения
каких-либо  работ,  необходимо  прежде
всего  отключить  молотилку  и  остано-
вить двигатель комбайна.

Разбрасыватель соломенной сечки может иметь
четыре положения.

a.)

Два из них являются рабочими:

•

- вперед (Рис. 36);

•

- вертикальное (Рис. 37). Оператор может
проверить работу узла очистки.

b.) Два  положения  предназначены  для  техни-

ческого обслуживания:

•

Заднее положение (Рис. 38), для провер-
ки сит

•

Горизонтальное положение (Рис. 39), для
разборки сит

ВАЖНОЕ  ЗАМЕЧАНИЕ:  во  время  работы
нельзя переводить разбрасыватель соломенной
сечки  в  горизонтальное  положение,  даже  если
он не используется, для того чтобы не допускать
накапливания культуры между разбрасывателем
соломенной сечки и клавишным соломотрясом.

ВАЖНОЕ ЗАМЕЧАНИЕ: Если прицеп использу-
ется  для  транспортировки  жатки,  переведите
разбрасыватель  соломенной  сечки  в  горизон-
тальное  положение  перед  тем,  как  присоеди-
нить прицеп к сцепному устройству (Рис. 39).

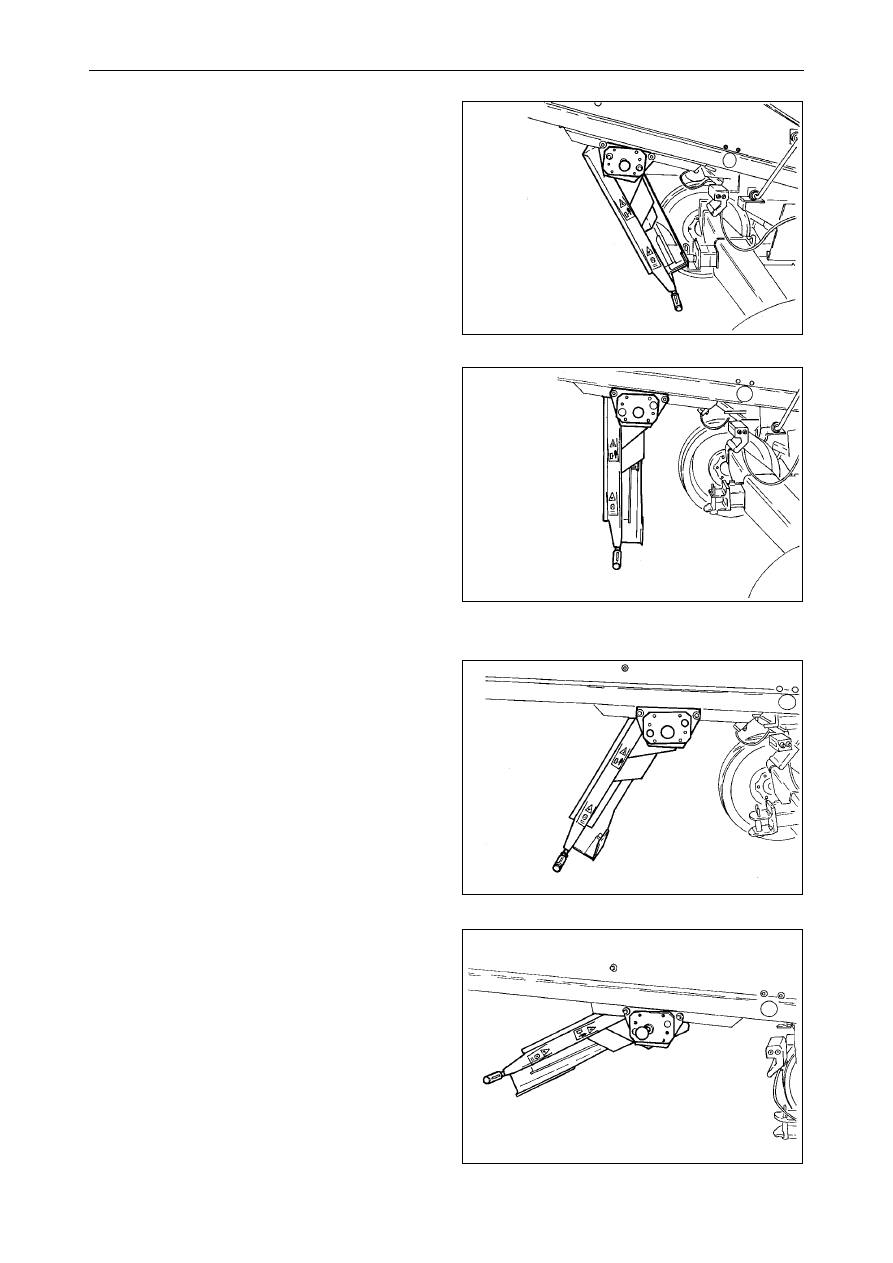

Рис. 36

Рис. 37

Рис. 38

Рис. 39

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-15

Для  изменения  положения  разбрасывателя
соломенной  сечки  необходимо  выполнить  сле-
дующее:

1.) нажмите на ручку (1) на правой стороне кор-

пуса клавишного соломотряса внутрь;

2.) с помощью рукоятки (2) переведите разбра-

сыватель  соломенной  сечки  в  нужное  вам
положение.

3.) отпустите подпружиненную ручку (1) и удер-

живайте разбрасыватель соломенной сечки
до  тех  пор,  пока  стопорное  устройство  не
сядет на свое место.

¥

ОПАСНО:  риск  выбрасывания  твердых
частиц.  Перед  пуском  соломорезки,  а
также в процессе ее работы следите за
тем,  чтобы  никто  не  находился  около
задней части комбайна.
Ни  в  коем  случае  не  используйте  соло-
морезку,  если  имеется  риск  попадания
зерна и мелких камней на дороги обще-
го пользования.

ЧАСТОТА  ВРАЩЕНИЯ  РАЗБРАСЫВАТЕ-
ЛЯ СОЛОМЕННОЙ СЕЧКИ -

Рис. 41

Базовая частота вращения 630 об/мин (диаметр
ведущего шкива 1132 мм).

Частота вращения может варьироваться от 630
до 790 об/мин посредством переустановки шки-
вов (1) и (2).

ПРИМЕЧАНИЕ:  Для  обеспечения  дальнейшего
снижения  частоты  вращения  разбрасывателя
соломы,  в  частности,  при  использовании  жатки
шириной 4,8 м, можно установить специальные
ремень и шкив, которые заказываются дополни-
тельно в отделе запчастей.

ОТКЛЮЧЕНИЕ РАЗБРАСЫВАТЕЛЯ СОЛО-
МЕННОЙ СЕЧКИ -

Рис. 42



Если  разбрасыватель  соломенной  сечки  не
будет  использоваться,  необходимо  снять  при-
водной  ремень (1) и  шкив (2) в  сборе;  оставьте
разбрасыватель соломенной сечки в вертикаль-
ном положении.

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ РАЗ-
БРАСЫВАТЕЛЯ СОЛОМЫ

Регулярно  проверяйте,  чтобы  длина  пружин,
воздействующих  на  натяжные  устройства  двух
ремней  разбрасывателя  соломенной  сечки,
находилась  в  диапазоне  соответствующих  эта-
лонных указателей.

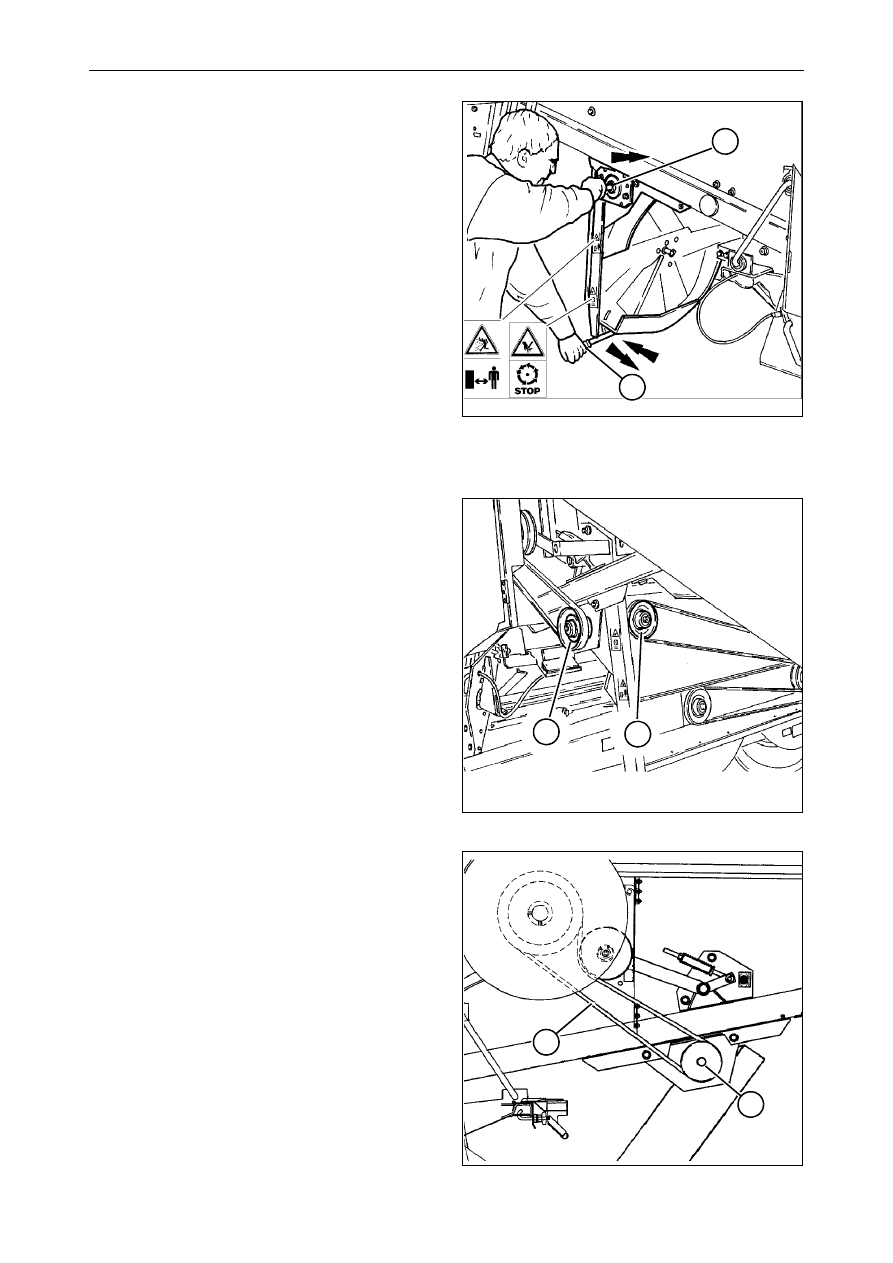

Рис. 40

2

1

Рис. 41

1

2

Рис. 42

1

2

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-16

ХОДОВАЯ ЧАСТЬ

Рис. 43 – Рис. 47

ПРИМЕНЕНИЕ

Если комбайн должен работать на вязком грун-
те, колеса следует заменить на гусеницы.

Техническое

Ведущие ролики (1) и колеса (2) для натяжения
гусениц  поставляются  вместе  с  герметичными
камерами смазки, благодаря чему эти детали не
требуют никакого технического обслуживания.

Залейте BP Energrease LC2 M в масленку внут-
реннего  подшипника  рамы  ходовой  части.  Пов-
торяйте  операцию  через  каждые 75 часов  экс-
плуатации машины.

Повторить  эту  операцию  на  противоположной
стороне.

Через верхнюю пробку (7) проверьте, чтобы уро-
вень  масла  внутри  наружной  опоры (8) рамы
находился  на  расстоянии 10 мм  от  внутренней
кромки.
При необходимости долейте моторное масло BP
Vanellus C6 Global Plus 10W-40 .
Повторить  эту  операцию  на  противоположной
стороне.
Для заправки каждой опоры требуется 0,25 лит-
ра масла.

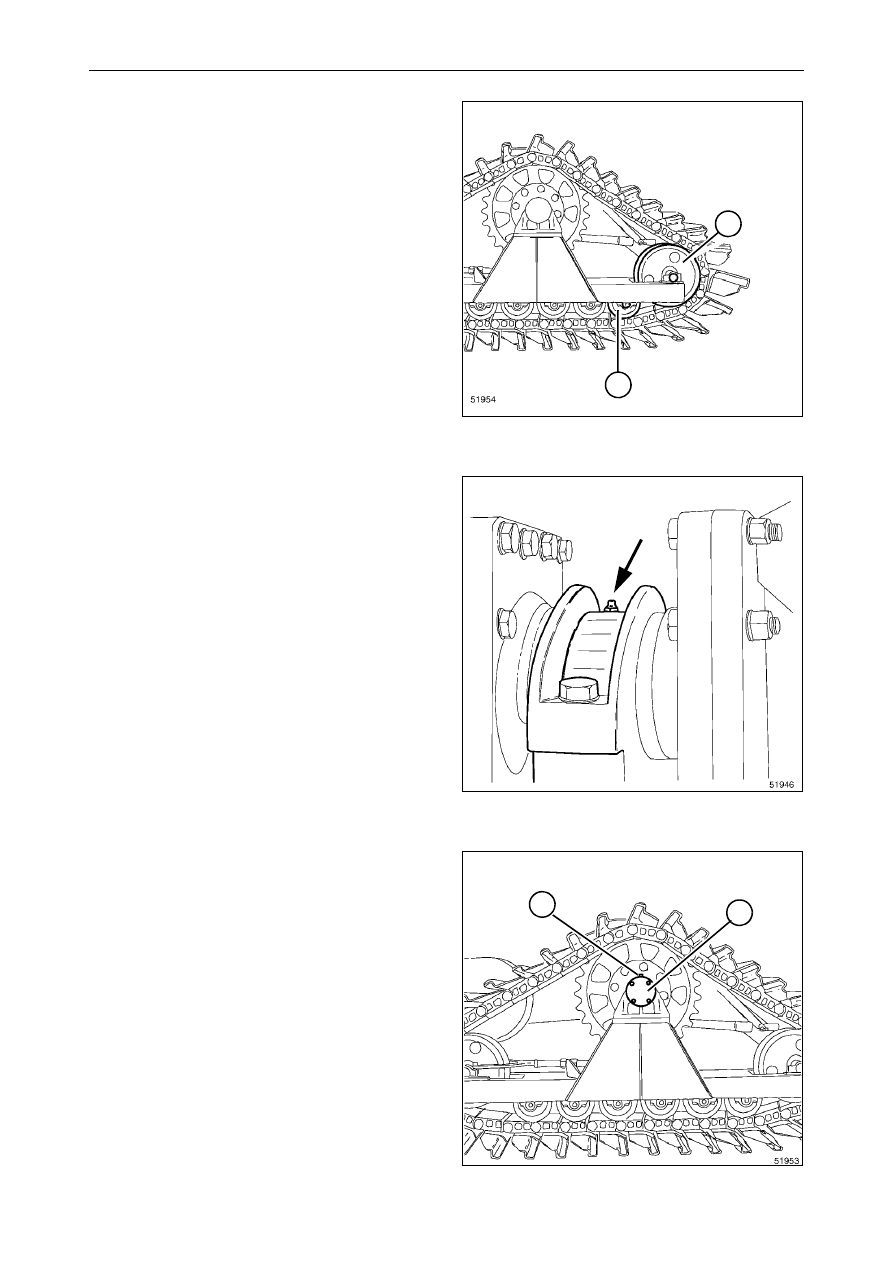

Рис. 43

1

2

Рис. 44

Рис. 45

8

7
