ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-9

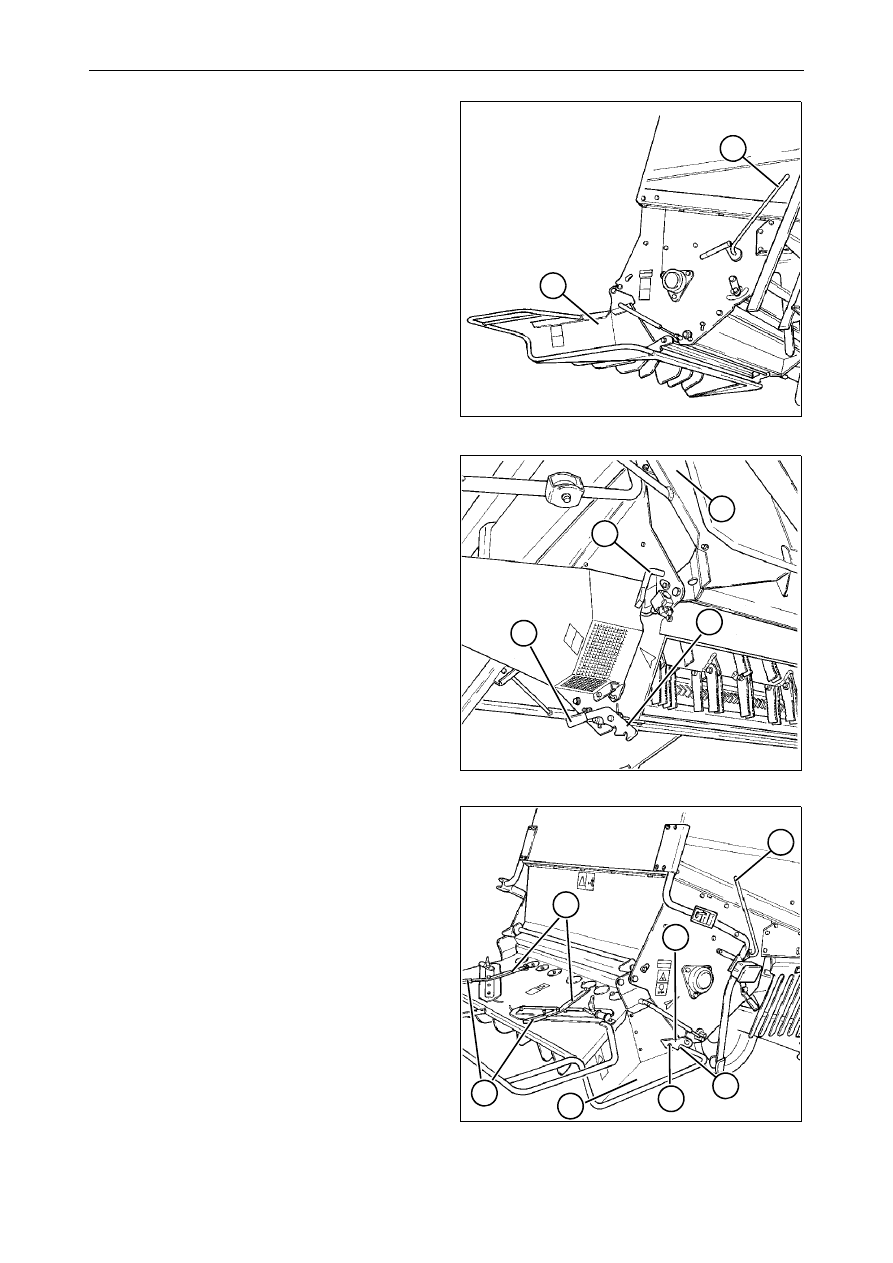

СОЛОМОРЕЗКА

ПОЛОЖЕНИЕ  ДЛЯ  ТРАНСПОРТИРОВКИ  -

Рис. 23 – Рис. 24

¥

При движении по дорогам ротор соломо-
резки должен быть заблокирован, а раз-
брасыватель (3) должен  находиться  в
рабочем

положении,

как

показано

наРис. 23.  При  буксировке  комбайном
прицепа  жатки  разбрасыватель (3) дол-
жен быть направлен вверх, как показано
на Рис. 24. Для того чтобы поднять раз-
брасыватель  вверх,  отпустите  блокиро-
вочное устройство (6) при помощи рыча-
га (7), поверните  разбрасыватель (3)
вверх и закрепите его при помощи бло-
кировочного устройства (5).

РАБОЧЕЕ ПОЛОЖЕНИЕ -

Рис. 23 – Рис. 25

1.) Для того чтобы перейти обратно в рабочее

положение  необходимо  отпустить  защелку
(5),  опустить  разбрасыватель (3) и  прикре-
пить его к блокировочному устройству (6).

¥

ОПАСНО: Опасность пореза.

Разбрасыватель (3) может  быть  заблокиро-
ван при помощи блокировочного устройства
(6) в двух положениях, в зависимости от тре-
буемого типа разбрасывания:
Положение (1) = широкое разбрасывание.
Положение (2) = узкое разбрасывание.
ВАЖНОЕ  ЗАМЕЧАНИЕ:  если  во  время
работы

разбрасыватель

смещается

из

заданного  положения,  главное  устройство
звуковой  сигнализации  немедленно  опове-
щает об этом оператора.
ВАЖНОЕ ЗАМЕЧАНИЕ: Не рекомендуется
использовать  соломорезку  при  работе  на
склонах и в условиях, приближенных к гра-
ничным - например,  если  обрабатываемая
культура  влажная  или  не  разбрасывается
надлежащим образом.

¥

ОПАСНО: Ни в коем случае не поворачивай-
те  разбрасыватель  вверх  во  время  работы
или сразу же после выключения соломорез-
ки,  поскольку  последняя  продолжает  вра-
щаться  еще  в  течение  одной  минуты.  Ни  в
коем случае не включайте соломорезку при
поднятом вверх разбрасывателе.

2.) Рычаг (4) для  управления  дефлектором

соломы  находится  в  рабочем  положении,
если он передвинут вперед.
ПРИМЕЧАНИЕ:  Рычаг (4) располагается
параллельно  дефлектору  внутри  корпуса
клавишного соломотряса.

3.) Дефлекторы разбрасывателя соломы могут

быть  отрегулированы  в  соответствии  с
шириной жатки, для чего необходимо отпус-
тить винты (8) и передвинуть рычаг (9) или,
для моделей с дефлекторами с электричес-
ким приводом, это можно выполнить путем
нажатия на кнопку на панели приборов.

Рис. 23

Рис. 24

Рис. 25

3

4

5

3

7

6

4

1

6

2

3

9

8

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-10

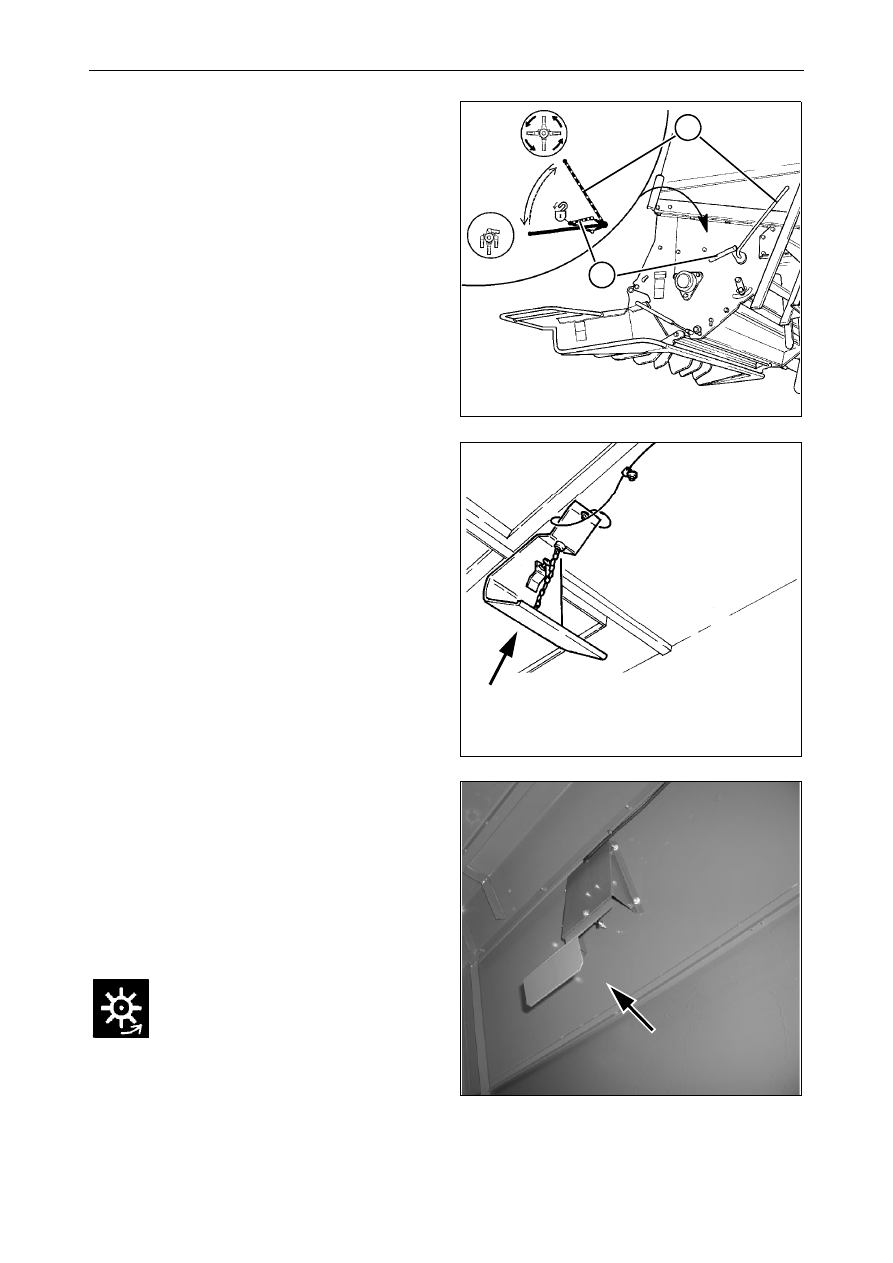

 ОТСОЕДИНЕНИЕ САМОРЕЗКИ

Рис. 26

Это выполняется следующим образом:

1.) снимите стопорную пластину (Р) с рычага (4);

2.) поверните рычаг (4) назад;

3.) зафиксируйте  рычаг (4) с  помощью  стопор-

ной пластины (Р).

РАБОТА СОЛОМОРЕЗКИ

¥

ПРЕДУПРЕЖДЕНИЕ:

перед

пуском

соломорезки,  а  также  в  процессе  ее
работы  проследите,  чтобы  никто  не
находился около задней части комбайна.
Ни в коем случае не допускайте работы
соломорезки,  если  имеется  опасность
того, что на дороги общего пользования
будут  выбрасываться  зерно  или  мелкие
камни.
Прежде  чем  приступать  к  работе,  про-
верьте,  чтобы  все  предусмотренные
защитные  ограждения  и  крышки  были
установлены  на  комбайне  должным
образом.

Прежде  чем  приступать  к  работе,  проверьте
следующее:

1.) работу аварийной сигнализации перегрузки

клавишного соломотряса (Рис. 27) и засоре-
ния  соломорезки  (Рис. 28). Давление  на
дефлектор  вызовет  срабатывание  главного
устройства подачи звукового сигнала.

2.) Правильность  натяжения  приводных  рем-

ней  соломорезки  (см.  раздел  «Регулиров-
ки»).

3.) Состояние улавливателя камней на входной

пластине.

ВНИМАНИЕ: ни в коем случае нельзя допускать
работу соломорезки с поврежденными или поло-
манными ножами. Это может быть опасным, так
как дисбаланс может послужить причиной серь-
езных повреждений соломорезки и комбайна.

Переведите рычаг (4) в рабочее положение.

Включите молотилку на холостых оборотах дви-
гателя.

Увеличьте обороты двигателя до максимальных
и проверьте, чтобы световой индикатор системы
управления  оборотами  ротора  соломорезки

отключился.

ПРИМЕЧАНИЕ: привод соломорезки будет авто-
матически отключен вместе с молотилкой.

¥

ПРЕДУПРЕЖДЕНИЕ:

прежде

чем

выполнять  какие-либо  работы  на  соло-
морезке  и  соответствующем  приводе,
необходимо  выключить  двигатель  и
остановить ротор соломорезки.

Рис. 26

Рис. 27

Рис. 28

P

4

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-11

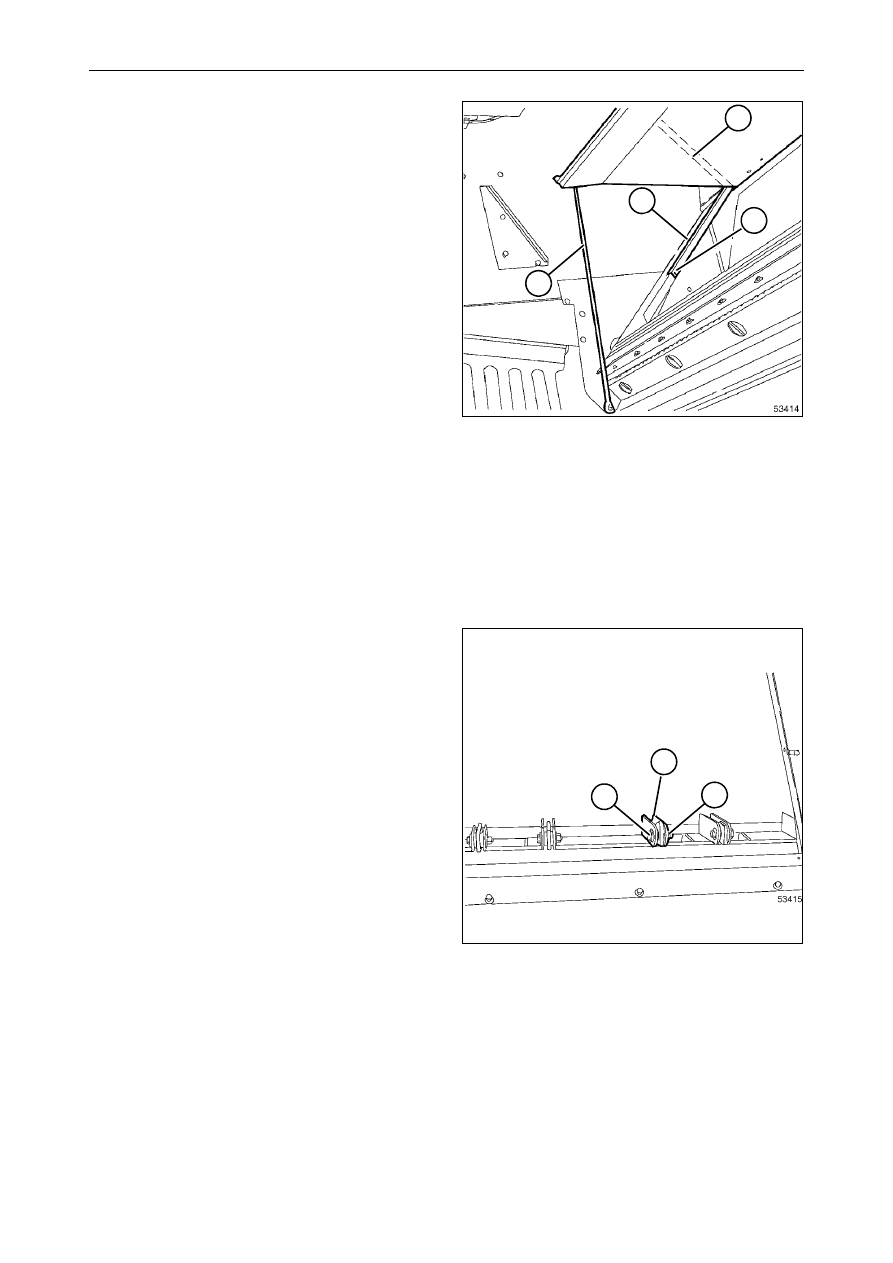

ДОСТУП К РОТОРУ СОЛОМОРЕЗКИ -

Рис.

29

В  случае  засорения  соломорезки  или  если  ее
ротор  потребует  ремонта,  вы  можете  получить
доступ к ротору следующим образом:

1.) остановить двигатель и ротор соломорезки.

2.) C помощью рычага управления (4 ) отпусти-

те дефлектор соломы (1) (в зависимости от
стороны движения).

3.) Откройте зажимы (2) с обеих сторон пласти-

ны  дефлектора.  Поднимите  крышку (3) и
заблокируйте  ее  в  таком  положении  при
помощи стержня (4).

НОЖИ РОТОРА СОЛОМОРЕЗКИ -

Рис. 30

Ножи (1) ротора  имеют  две  режущих  кромки.
Если ножи затупились, их следует перевернуть;
если  ножи  повреждены,  их  необходимо  заме-
нить. Это выполняется следующим образом:

1.) Отверните  винт (2), стараясь  не  потерять

две проставки и шайбы.

2.) Поверните  лезвие  ножа  или  замените  его

новым.

3.) Установите  винт (2) на  правую  сторону  (в

направлении работы); гайка (3) должна нахо-
диться на стороне привода.

4.) Затяните гайку (2) моментом 64 Нм.

ПРИМЕЧАНИЕ: при замене одного ножа следу-
ет поменять также и нож на диаметрально про-
тивоположной  стороне  ротора  для  того,  чтобы
исключить дисбаланс.

Рис. 29

4

1

3

2

Рис. 30

2

3

1

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-12

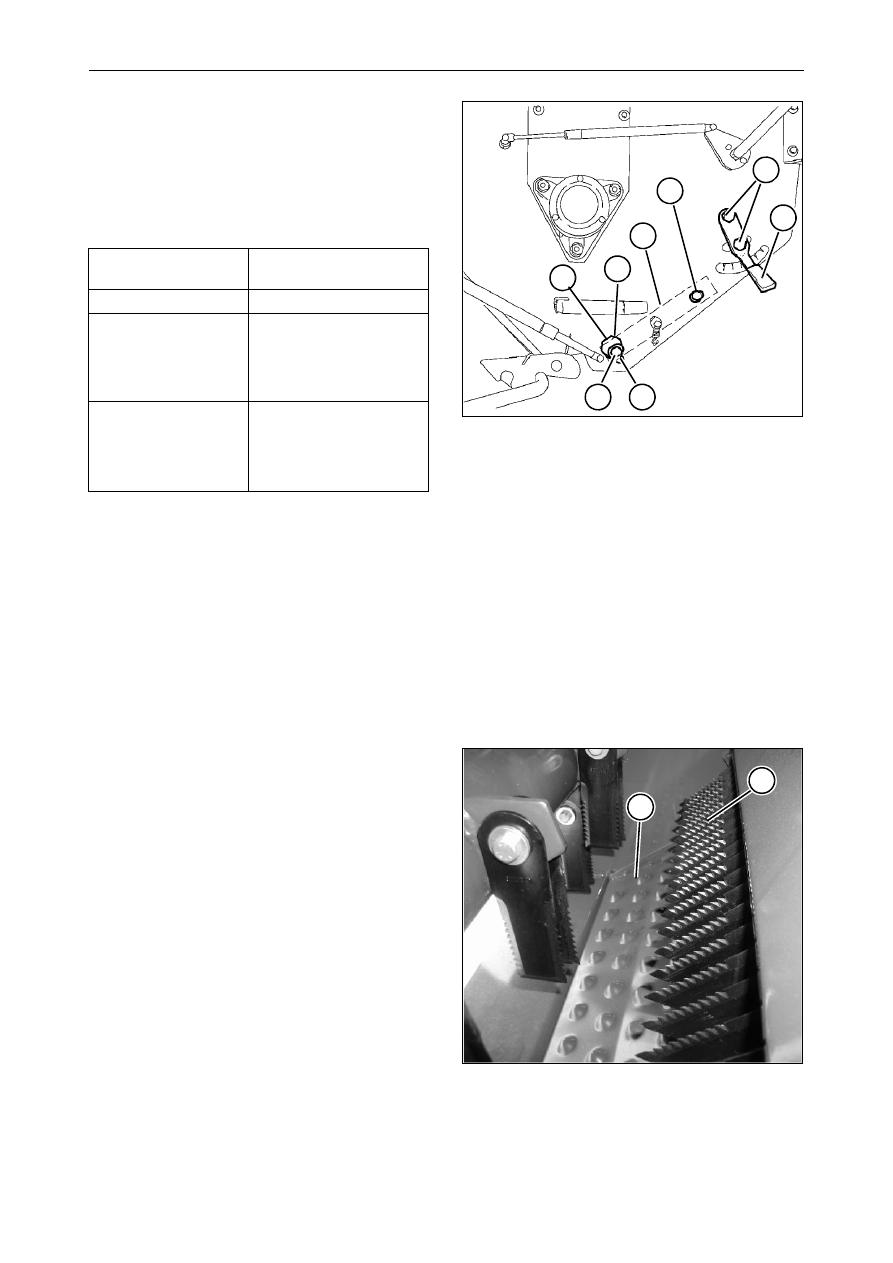

КОНТРНОЖИ -

Рис. 31 и Рис. 32

Положение контрножей (1) можно регулировать.
Для  правильного  измельчения  расположите
ножи, как указано ниже:

Чтобы  отрегулировать  положение  контрножа,
необходимо отпустить гайки (2) с обеих сторон,
передвинуть опорную штангу контрножа в нуж-
ное положение при помощи рычага (3), а затем
снова затянуть гайки (2).

Помните, что мощность, потребляемая соломо-
резкой,  увеличивается  по  мере  приближения
контрножей к ротору.

КАЧЕСТВО  ИЗМЕЛЬЧЕНИЯ  СОЛОМЫ  -

Рис. 31



и



Рис. 32

Рубящая  планка (6) может  работать  в  трех  раз-
личных  положениях;  ее  регулировка  осущест-
вляется с помощью кулачка (7).
При  приближении  рубящей  планки (6) к  ротору
резание становится более мелким.

Отпустите винты (4) с обеих сторон, поверните
кулачок (7) в нужное положение и убедитесь, что
прорезь (8) совпадает с защелкой (5).

Закрепите винты (4).

Рис. 31

8

7

6

4

5

4

2

3

Культура и (или)

условия работы

Положение контрно-

жей.

Сухая солома

Полностью вперед

Влажная культура:

Втянутое положение:

- Густая солома

- примерно  на  полови-

ну хода

- рапс, горох и бобы

- полностью втянуты

Кукуруза  и  подсол-
нух

Снимите

все

контр-ножи.  Пометьте
их, чтобы впоследствии
установить  их  в  то  же
положение.

Рис. 32

6

1
