СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4-27

68.)ЗАМЕНА МОТОРНОГО МАСЛА и

69.)Замена фильтра моторного масла

Рис.

66 – Рис. 68



¥

ВНИМАНИЕ:  в  целях  безопасности

никогда  не  выполнять  эти  операции,
если масло горячее. В любом случае
носить  резиновые  перчатки  для
защиты рук.

ВАЖНОЕ ЗАМЕЧАНИЕ: При каждой заме-
не  масла  производить  также  замену
фильтра.  При  использовании  топлива
низкого  качества  (с  содержанием  серы
более 350 мг/кг) интервалы замены мас-
ла  и  фильтра  необходимо  сократить  в
два  раза  (через  каждые 225 часов  рабо-
ты).

Для  этого  выполнить  следующее  (при  теп-
лом масле):

1)

Извлеките  заглушку (1) шланга  слива
моторного  масла,  обозначенного  таб-
личкой, приведенной в Рис. 66.

¥

ВНИМАНИЕ: не сливать масло в окру-

жающую  среду,  использовать  для
сбора масла подходящую емкость.

2)

Для  доступа  к  фильтру (2) необходимо
поднять кожух двигателя;

3)

тщательно  очистить  зону  вокруг  филь-
тра,  отсоединить  фильтр  и  проверить,
что уплотнение полностью находится на
фильтре;  при  необходимости  удалить
следы уплотнения, налипшие на опору;

4)

смазать  маслом  уплотнение  нового
фильтра и плотно затянуть фильтр без
применения инструмента;

5)

установить на место заглушку (1) шлан-
га слива моторного масла;

6)

залить  масло  в  двигатель  через  налив-
ную горловину (3) и проверить уровень
масла маслоизмерительным щупом (4);

7)

запустить двигатель и проверить филь-
тры  на  отсутствие  протечек  масла,
затем  остановить  двигатель  и  долить
масло до необходимого уровня.

Используйте  моторное  масло  Motor Lube
Plus 15W-40 .

ВАЖНОЕ ЗАМЕЧАНИЕ: Должны быть про-
ведены мероприятия для зимнего хранения
(раздел 7).
Масло  и  фильтры  необходимо  заменять
каждый  год,  даже  если  машина  не  отра-
ботала 450 часов.

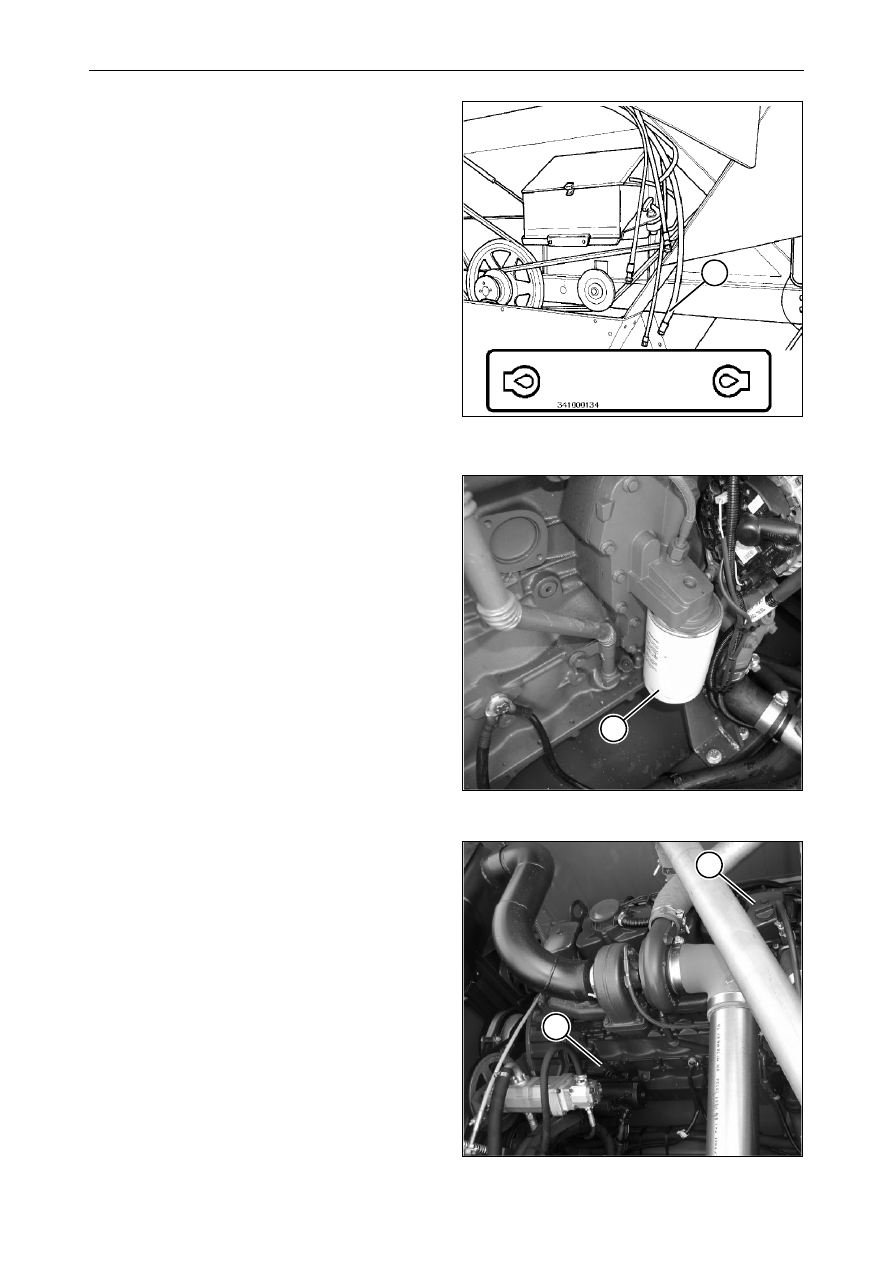

Рис. 66

1

Рис. 67

2

Рис. 68

4

3

СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4-28

4.7  ВМЕСТИМОСТЬ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ -

CHALLENGER 640

ЕМКОСТИ, В КОТОРЫЕ ЗАЛИВАЕТСЯ

ЖИДКОСТЬ

КОЛИЧЕТВО

дм

3

 (л)

РЕКОМЕНДУЕ-

МЫЕ ПРОДУКТЫ

МЕЖДУНАРОД-

НЫЕ ТУ

Система охлаждения двигателя

40

Антифриз

(рекомендуется

разбавлять в

пропорции 1:1)

ASTM D 3306
BS 6580:1992

ТОПЛИВНЫЙ БАК

450

Чистое и отфиль-

трованное дизель-

ное топливо

-

Картер двигателя и фильтр

Только картер двигателя

18

16

Моторное масло

Motor Lube Plus

15W-40

API CH-4
ACEA E5

Бак тормозной жидкости и тормозная система

0,30

BP DOT 4

Тормозная жидкость

SAE J 1703

Корпус коробки передач и дифференциала

12

Трансмиссион-

ное масло BP

Terrac Super Gear

80W-90

API GL5

конечные приводы;

5,5x2

Нижняя пара сопряженных конических шес-
терен разгрузчика бункера

0,35

Сервисный  бак  гидравлической  системы
(система)

20 (31)

BP Terrac Super

Hydraulic 46

DIN 51 524, часть 3

Бак гидростатического привода (система)

20 (44)

Пара  сопряженных  конических  шестерен
элеватора бункера

0,22

BP Energrease

LC2 M

NLGI 2

Верхняя  пара  сопряженных  конических
шестерен разгрузчика бункера

0,10

Пара  сопряженных  конических  шестерен
разбрасывателя соломенной сечки

0,35

Наружные опоры рамы гусеничной тележки

0,25x2

Моторное масло

Motor Lube Plus

15W-40

API CH-4
ACEA E5

Компрессор

0,26 (210 г)

ISO 150

-

Система кондиционирования воздуха

2500 г

R134a

-

Масленки для консистентной смазки

-

BP Energrease

LC2 M

NLGI 2

Масленки для масла

-

BP Terrac Super

Hydraulic 46

DIN 51 524, часть 3

Омыватель лобового стекла

1,50

Жидкость стек-

лоомывателя BP

Screenwash

-

СМАЗКА

 И

 ТЕХНИЧЕСКОЕ

 ОБСЛУЖИВАНИЕ

Руково

дство

 дл
я

 о

пер

ато

р

а

 Комбайны

  CH

AL
LEN

G

E

R 6

4

0

- RU

 -

 LA

327

27
20
91

- 10

/2

008

4-29

4.8  ГРАФИК ОБСЛУЖИВАНИЯ

ДИЛЕР



Через

50

часов

Через

225

часов

Через

450

часов

Через

900

часов

По окон-

чании

первого

сезона

По окон-

чании

второго

сезона

По окон-

чании

третьего

сезона

По окон-

чании

четверто-

го сезона

Жатка -

Смазать редуктор привода ножа

X

X

X

X

X

X

X

X

Смазать головку ножа.

X

X

X

X

X

X

X

X

Проверить ножи и пальцы.

X

X

X

X

Проверить шнек, зубья шнека и лопасти шнека.

X

X

X

X

Проверить фрикционную муфту шнека.

X

X

X

X

Проверить все приводные ремни и цепи.

X

X

X

X

X

Проверить ремни и ступицы вариатора мотовила.

X

X

X

X

Проверить зубья мотовила, крестовины и подшипники.

X

X

X

X

Главный элеватор

Полностью  опустить  мотовило  и  отсоединить  жатку  от  главного
зернового элеватора.

X

X

X

X

Проверить состояние планок элеватора и цепей конвейера.

X

X

X

X

Проверить движение и состояние плавающего ролика.

X

X

X

X

Осмотреть и установить в рабочее состояние фрикционную муф-
ту.

X

X

X

X

Проверить состояние и натяжение приводных ремней и цепей эле-
ватора и жатки.

X

X

X

X

X

X

X

X

Проверить состояние приводного вала верхнего транспортера.

X

X

X

X

Проверить работу камнеуловителя.

X

X

X

X

Проверить работу и состояние механизма реверсирования жатки
(при низкой частоте вращения двигателя).

X

X

X

X

СМ

АЗКА

 И

 ТЕХНИЧЕСКОЕ

 ОБСЛУЖИВАНИЕ

4-30

Руко

водс

тво

 для

 опе

рат

о

р

а

 Комбайны

  C
H

ALL

E

NG

ER
 64

0- R

U

 - L

A

32
72
72
091

 -

10/

200

8

Механизмы цилиндра, подбарабанья и молотильного агрегата

Проверить состояние вариатора барабана.

X

X

X

X

Проверить барабан и стержни на наличие следов износа и повреж-
дений.

X

X

X

X

Проверить состояние планок и стержней подбарабанья.

X

X

X

X

Убедиться, что подбарабанье свободно движется, нормально регу-
лируется, зазор выбран правильно.

X

X

X

X

Проверить состояние смотрового люка и уплотнений барабана.

X

X

X

X

Проверить задний битер на наличие повреждений и износа, а так-
же проверить состояние его приводного ремня.

X

X

X

X

Проверить состояние фартуков соломотрясов и подбарабанья.

X

X

X

X

Проверить все приводные ремни и цепи.

X

X

X

X

X

X

Проверить состояние клавишных соломотрясов и сит.

X

X

X

X

Проверить состояние уплотнительных планок для скатной зерно-
вой доски и грохота.

X

X

X

X

Через

50

часов

Через

225

часов

Через

450

часов

Через

900

часов

По окон-

чании

первого

сезона

По окон-

чании

второго

сезона

По окон-

чании

третьего

сезона

По окон-

чании

четверто-
