ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-9

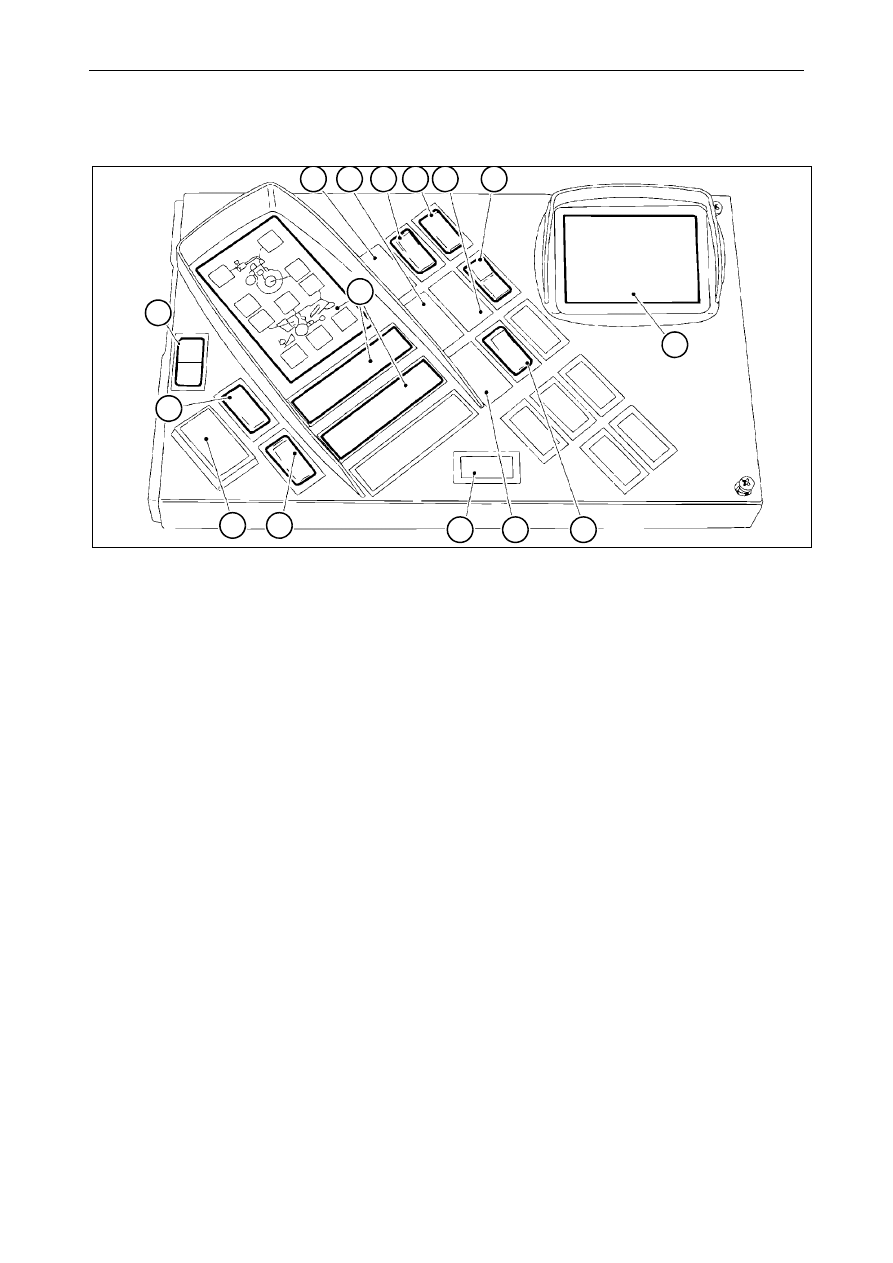

2.5  ЗАДНЯЯ ПАНЕЛЬ ПРИБОРОВ.

1.) Не используется.

2.) Переключатель

внутреннего

освещения

зернового  бункера  (по  дополнительному
заказу).

3.) Переключатель одновременного включения

аварийных огней.

4.) Тумблер для настройки ширины разбрасыва-

ния соломорезки (по запросу).

5.) Переключатель вспомогательного цилиндра

жатки (по запросу).

6.) Переключатель  фонарей  рабочего  освеще-

ния.

7.) Не используется.

8.) Переключатель  вращающихся  маячков  (по

дополнительному заказу).

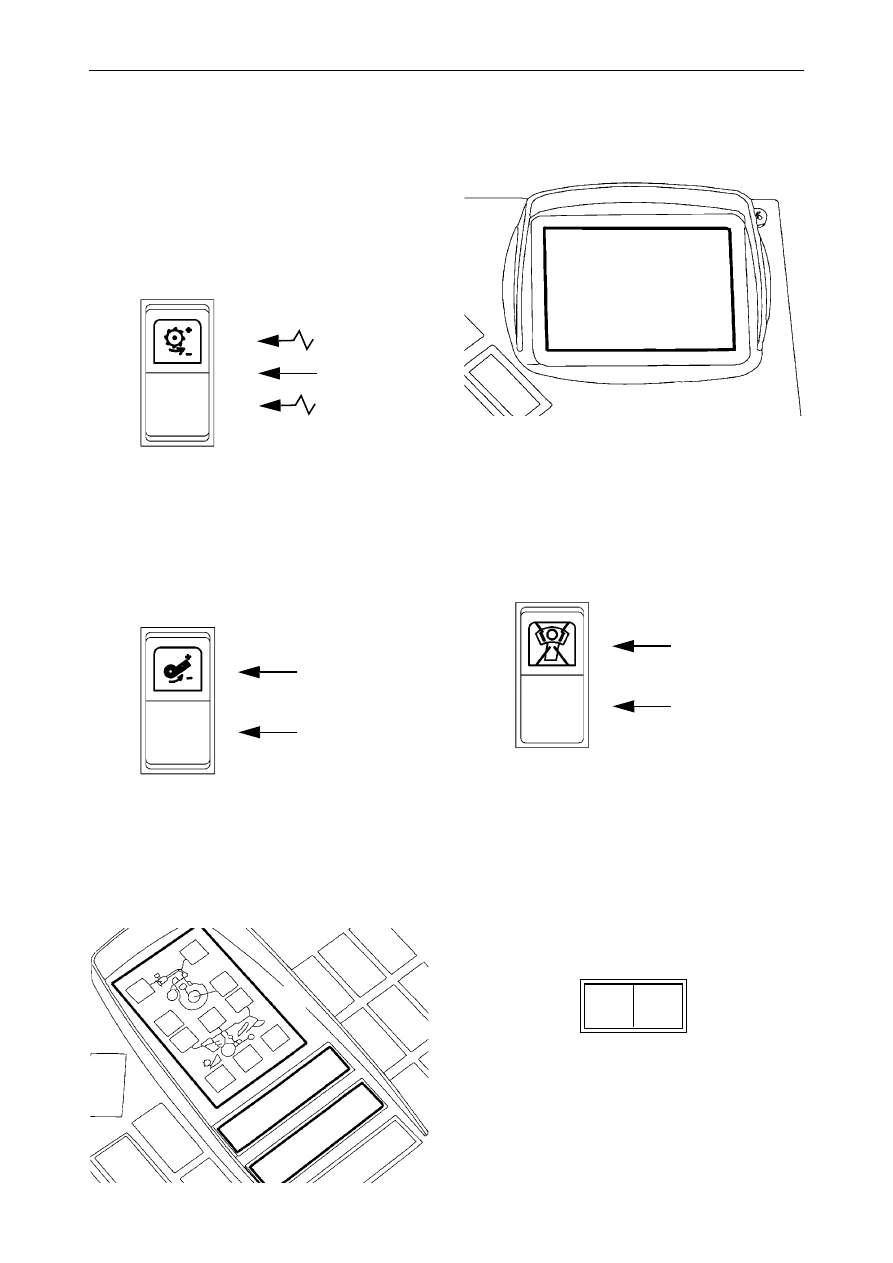

9.) Не используется.

10.) Тумблер для управления вариатором цилин-

дра.

11.) Тумблер для управления вариатором венти-

лятора.

12.) Многофункциональные  световые  индикато-

ры

13.) Бортовой компьютер.

14.) Переключатель,

отключающий

органы

управления,  расположенные  на  многофунк-
циональном рычаге, а также переключатель
фонаря заднего хода.
Должен быть отключен при движении по
дорогам общественного пользования.

15.) Индикаторная лампа (красного цвета), обоз-

начающая  работу  главного  электромагнит-
ного  клапана  (для  комбайнов  с  соломорез-
кой).

1

2

3

4

6

7

8

9

10

11

12

13

14

5

15

Рис. 13

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-10

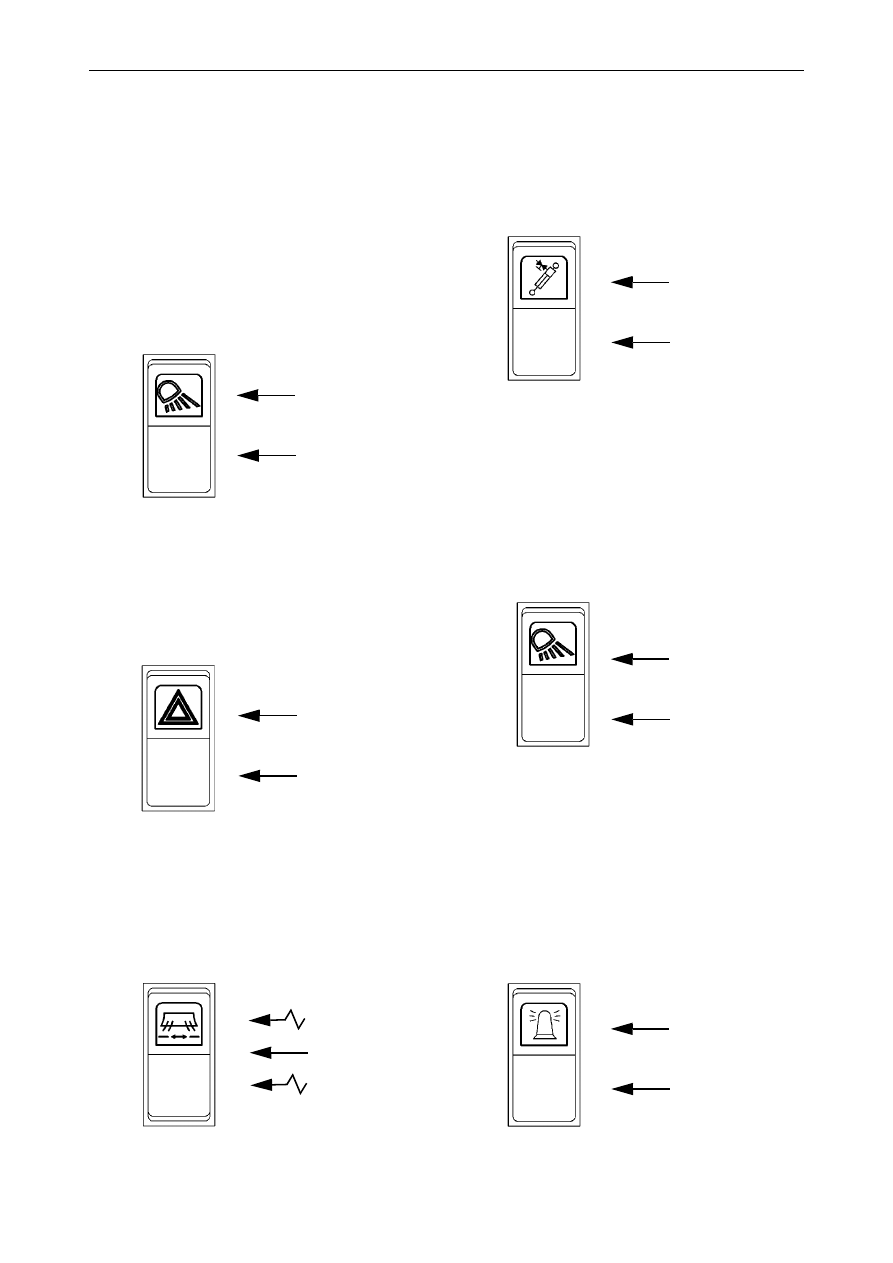

ИСПОЛЬЗОВАНИЕ КОМПОНЕНТОВ ПАНЕЛИ ПРИБОРОВ

1.) Не используется.

2.) Переключатель

внутреннего

освещения

зернового  бункера  (по  дополнительному
заказу).

3.) Переключатель одновременного включения

аварийных огней.

4.) Тумблер для настройки ширины разбрасыва-

ния соломорезки (по запросу).

5.) Переключатель вспомогательного цилиндра

жатки (по запросу).

6.) Переключатель  фонарей  рабочего  освеще-

ния.

¥

ПРЕДУПРЕЖДЕНИЕ:  Не  передвигаться
по дорогам общественного пользования
на машине с включенным рабочим осве-
щением.

7.) Не используется.

8.) Переключатель  вращающихся  маячков  (по

дополнительному заказу).

ОТКЛЮЧЕН

Включен

ОТКЛЮЧЕН

Включен

+

-

Нейтральное

ОТКЛЮЧЕН

Включен

ОТКЛЮЧЕН

Включен

ОТКЛЮЧЕН

Включен

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-11

9.) Не используется.

10.) Тумблер для управления вариатором цилин-

дра.

11.) Тумблер для управления вариатором венти-

лятора.

12.) Многофункциональные  световые  индикато-

ры.
См. стр. 2-12

13.) Бортовой компьютер.

См. стр. 2-14

14.) Переключатель,

отключающий

органы

управления,  расположенные  на  многофунк-
циональном рычаге, а также переключатель
фонаря заднего хода.
Должен быть отключен при движении по
дорогам общественного пользования.

15.) Индикаторная лампа (красного цвета), обоз-

начающая  работу  главного  электромагнит-
ного  клапана  (для  комбайнов  с  соломорез-
кой).

ВАЖНОЕ ЗАМЕЧАНИЕ: Убедитесь, что индика-
торная  лампа  гаснет  сразу  после  включения
соломорезки.
Если  индикаторная  лампа  продолжает  гореть,
немедленно остановите комбайн и свяжитесь со
специалистами дилера.

+

-

Нейтраль-

ОТКЛЮЧЕН

Включен

ОТКЛЮЧЕН

Включен

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-12

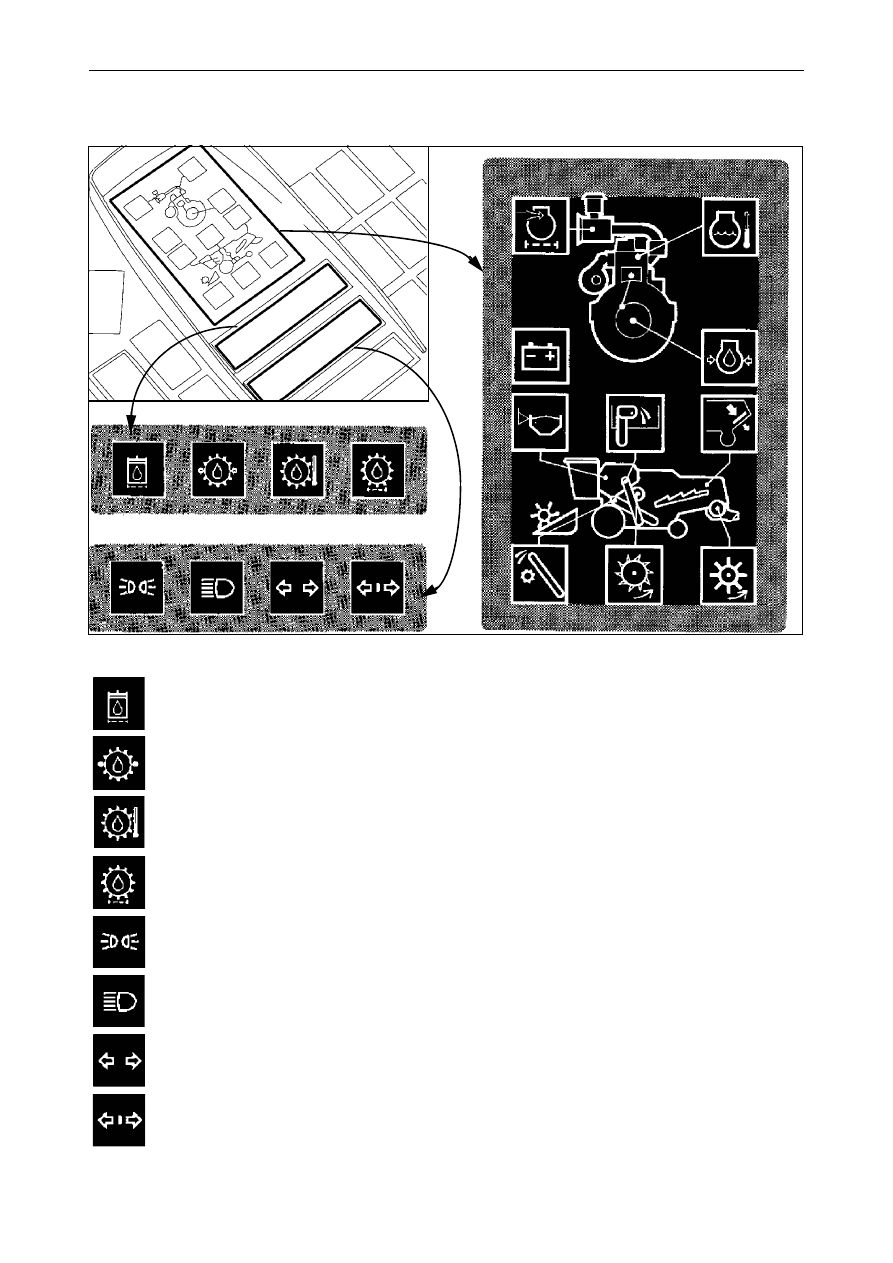

МНОГОФУНКЦИОНАЛЬНЫЕ СВЕТОВЫЕ ИНДИКАТОРЫ

элементы компонента 12 на задней панели приборов

Световой  индикатор  (красного  цвета)  засорения  масляного  фильтра  вспомогательной
гидравлической системы.

Световой индикатор (красного цвета) низкого давления масла гидростатической транс-
миссии.

Световой  индикатор  (красного  цвета)  высокой  температуры  масла  гидростатической
трансмиссии.

Световой индикатор (красного цвета) засорения масляного фильтра гидростатической
трансмиссии.

Индикаторная лампа (зеленого цвета) включенных габаритных фонарей.

Индикаторная лампа (синего цвета) дальнего света передних фар.

Индикатор (зеленого цвета) указателей поворота комбайна.

Индикатор (зеленого цвета) указателей поворота прицепа жатки.
