Аскон. Интегрированная система проектирования тел вращения КОМПАС-SHAFT 2D. Руководство - часть 4
Часть II.
Построение вала
Табл. 4.2. Команды управления отчетом
Команда
Описание команды
Масштаб
Команда предназначена для ввода масштаба изображения
отчета.
Значение масштаба можно ввести при
помощи клавиатуры или выбрать из
предлагаемого списка. Список откроется
после того, как вы нажмете кнопку с

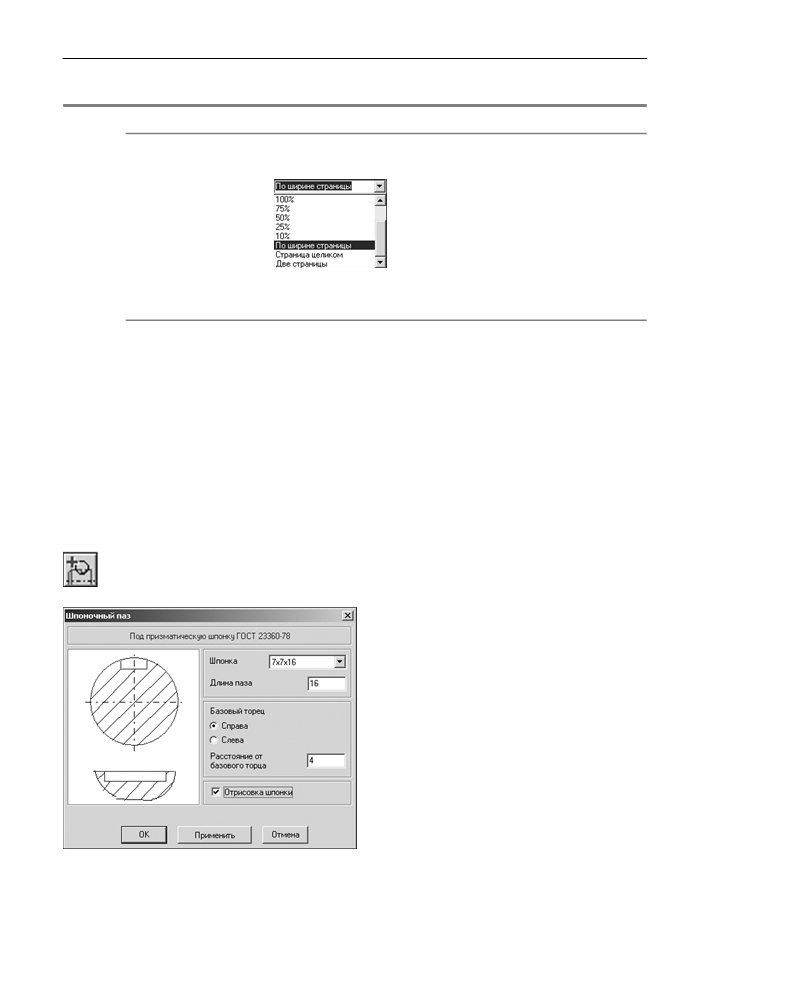

черным треугольником (рис. 4.25).
Используя линейку прокрутки, выберите
Рис. 4.25.
нужную строку и зафиксируйте значение
щелчком мыши.
4.2.4.
Шпоночные пазы
На цилиндрической ступени внешнего контура модели КОМПАС SHAFT 2D V6 могут быть
построены шпоночные пазы следующих типов:
▼ Шпоночный паз под призматическую шпонку;
▼ Шпоночный паз под призматическую высокую шпонку;
▼ Шпоночный паз под сегментную шпонку (передача крутящего момента);
▼ Шпоночный паз под сегментную шпонку (фиксация элементов).
Шпоночный паз под призматическую шпонку
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы.
Откроется дополнительное меню с различны!
ми типами пазов. Укажите тип паза Под при
зматическую шпонку ГОСТ 23360 78 и
щелкните левой клавишей мыши. На экране
появится окно, предназначенное для ввода па!
раметров шпонки и шпоночного паза

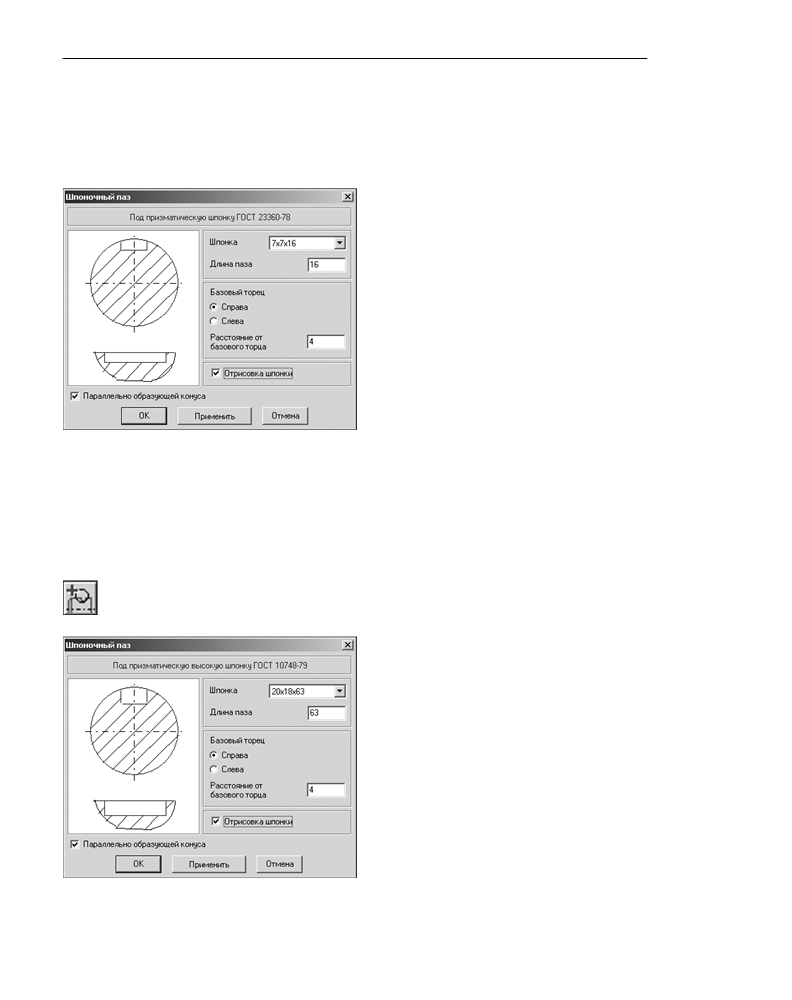

(рис. 4.26).
1.
В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени вала. Вы можете выбрать
другую шпонку из списка, который откро!
ется при нажатии кнопки с черным треу!
гольником.
Рис. 4.26.
2.
Введите значение в поле Длина паза.
3. Определите торец ступени, относительно которого будет базироваться шпонка.
56
Глава 4. Построение внешнего контура
4.
Задайте расстояние от базового торца до шпоночного паза. Это можно сделать разными
способами:
▼ ввести значение при помощи клавиатуры;
▼ взять расстояние с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение шпоночного паза относительно
базового торца.
5.
Включите опцию Отрисовка шпонки, чтобы отображать шпонку на чертеже.
6.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
7.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под призматическую шпонку можно построить дополнительный
элемент Профиль шпоночного паза.
Профиль шпоночного паза под призматическую шпонку
Выделите в дереве ступеней и элементов внешнего контура дополнительный элемент
Шпоночный паз под призматическую шпонку и нажмите кнопку Дополнительные
элементы ступеней на инструментальной панели внешнего контура. В раскрывшемся
меню выберите строку Профиль шпоночного паза и щелкните левой клавишей мыши.

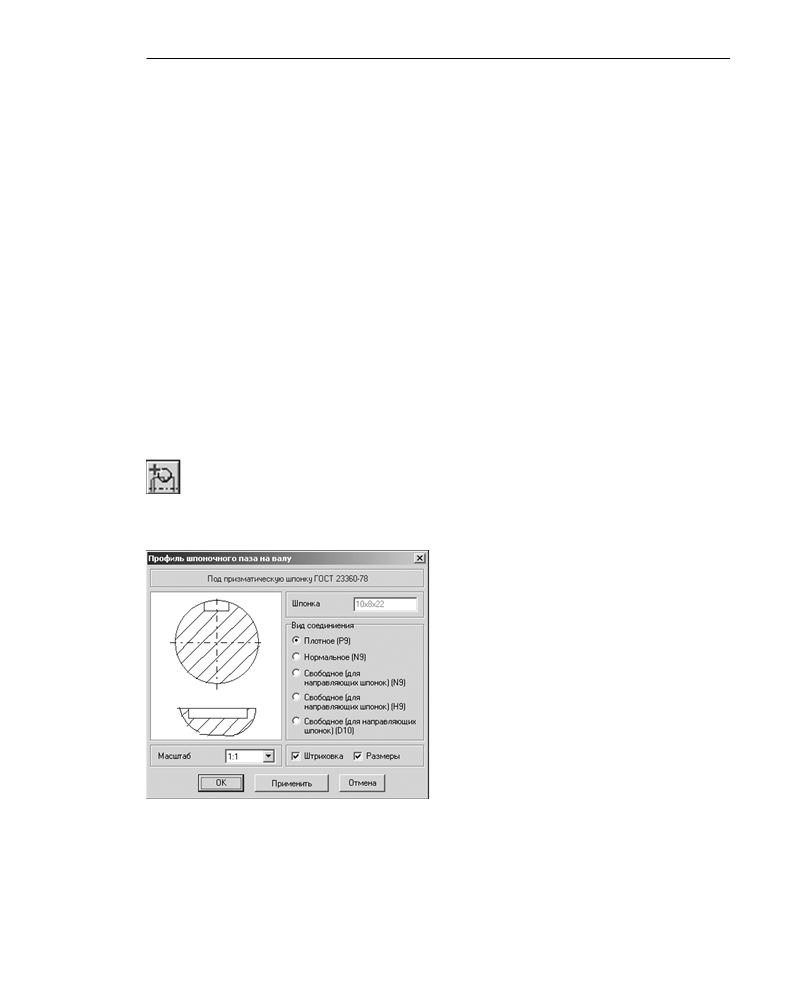

На экране появится окно Профиль шпоночного паза на валу (рис. 4.27).
1. Укажите Вид соединения — выберите нужный
вариант в группе Вид соединения.
2. Выберите из стандартного ряда Масштаб
изображения профиля шпоночного паза на
чертеже. Чтобы открыть список предлагае!
мых вариантов, нажмите кнопку с черным
треугольником.
3. Включите опции Штриховка и Размеры,
чтобы показать эти атрибуты на изображении
профиля.
4. Нажмите кнопку Применить, чтобы увидеть
результаты построения, не закрывая окно
ввода параметров.
5. Нажмите кнопку OK.
Рис. 4.27.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
57
Часть II.
Построение вала
Шпоночный паз под призматическую высокую шпонку
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От!
кроется дополнительное меню с различными типами пазов. Укажите тип паза Под при
зматическую высокую шпонку ГОСТ 10748 79 и щелкните левой клавишей мыши.
На экране появится окно, предназначенное для ввода параметров шпонки и шпоночного
паза (рис. 4.28).
1.
В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени вала. Вы можете выбрать
другую шпонку из списка, который откро!
ется при нажатии кнопки с черным треу!
гольником.
2.
Введите значение в поле Длина паза.
3.
Определите торец ступени, относительно
которого будет базироваться шпонка.
Рис. 4.28.
4. Задайте расстояние от базового торца до шпоночного паза. Это можно сделать разными
способами:
▼ ввести значение при помощи клавиатуры;
▼ взять расстояние с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение шпоночного паза относительно
базового торца.
5. Включите опцию Отрисовка шпонки, чтобы отображать шпонку на чертеже.
6. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
7. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под призматическую высокую шпонку можно построить дополни!
тельный элемент Профиль шпоночного паза. Это делается так же, как для шпоночно!
го паза под призматическую шпонку (см. раздел «Профиль шпоночного паза под при!
зматическую шпонку» на с. 57).
58
Глава 4. Построение внешнего контура
Шпоночный паз под сегментную шпонку (передача крутящего момента)
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От!
кроется дополнительное меню с различными типами пазов. Укажите тип паза Под сег
ментную шпонку ГОСТ 24071 97 (передача крутящего момента) и щелкните ле!
вой клавишей мыши. На экране появится окно, предназначенное для ввода параметров

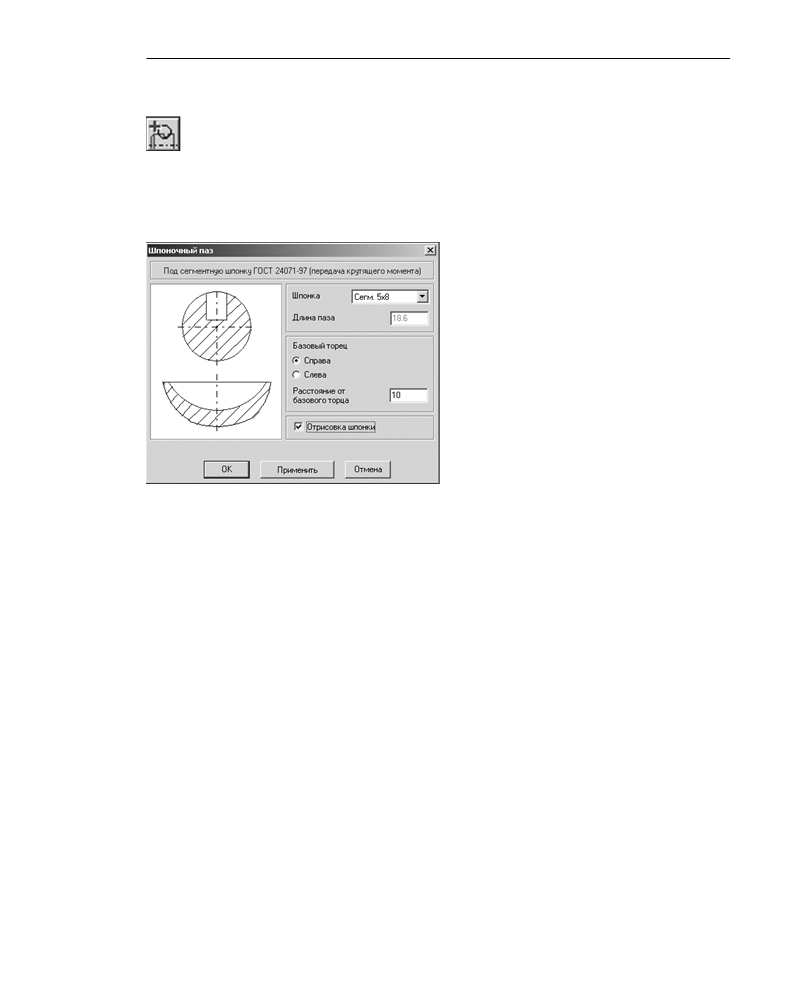

шпонки и шпоночного паза (рис. 4.29).
1.
В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени вала. Вы можете выбрать
другую шпонку из списка, который откро!
ется при нажатии кнопки с черным треу!
гольником.
2.
Определите торец ступени, относительно
которого будет базироваться шпонка.
Рис. 4.29.
3. Задайте расстояние от базового торца до шпоночного паза. Это можно сделать разными
способами:
▼ ввести значение при помощи клавиатуры;
▼ взять расстояние с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение шпоночного паза относительно
базового торца.
4. Включите опцию Отрисовка шпонки, чтобы отображать шпонку на чертеже.
5. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
6. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под сегментную шпонку можно построить дополнительный эле!
мент Профиль шпоночного паза. Это делается так же, как для шпоночного паза под
призматическую шпонку (см. раздел «Профиль шпоночного паза под призматическую
шпонку» на с. 57).
59
Часть II.
Построение вала
Шпоночный паз под сегментную шпонку (фиксация элементов)
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От!
кроется дополнительное меню с различными типами пазов. Укажите тип паза Под сег
ментную шпонку ГОСТ 24071 97 (фиксация элементов) и щелкните левой клави!
шей мыши. На экране появится окно, предназначенное для ввода параметров шпонки и

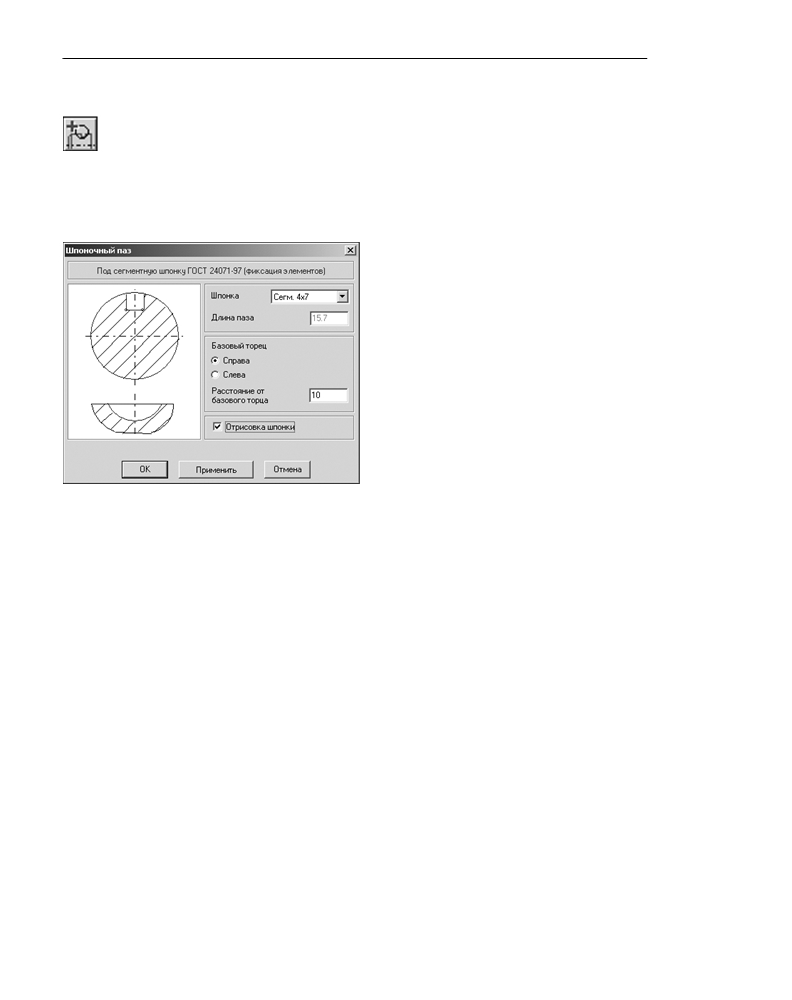

шпоночного паза (рис. 4.30).
1. В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени вала. Вы можете выбрать
другую шпонку из списка, который откро!
ется при нажатии кнопки с черным треу!
гольником.
2. Определите торец ступени, относительно
которого будет базироваться шпонка.
Рис. 4.30.
3. Задайте расстояние от базового торца до шпоночного паза. Это можно сделать разными
способами:
▼ Ввести значение при помощи клавиатуры.
▼ Взять расстояние с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца;
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа;
▼ указать на чертеже точку, определяющую положение шпоночного паза относительно
базового торца.
4. Включите опцию Отрисовка шпонки, чтобы отображать шпонку на чертеже.
5. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
6. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под сегментную шпонку можно построить дополнительный эле!
мент Профиль шпоночного паза. Это делается так же, как для шпоночного паза под
призматическую шпонку (см. раздел «Профиль шпоночного паза под призматическую
шпонку» на с. 57).
60
Глава 4. Построение внешнего контура
4.2.5.
Подшипники
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню дополнительных элементов выберите ко!
манду Подшипники. Из раскрывшего списка вновь выберите строку Подшипники. На
экране появится одноименное команде окно. Оно содержит две вкладки:
▼ Выбор типа подшипника;

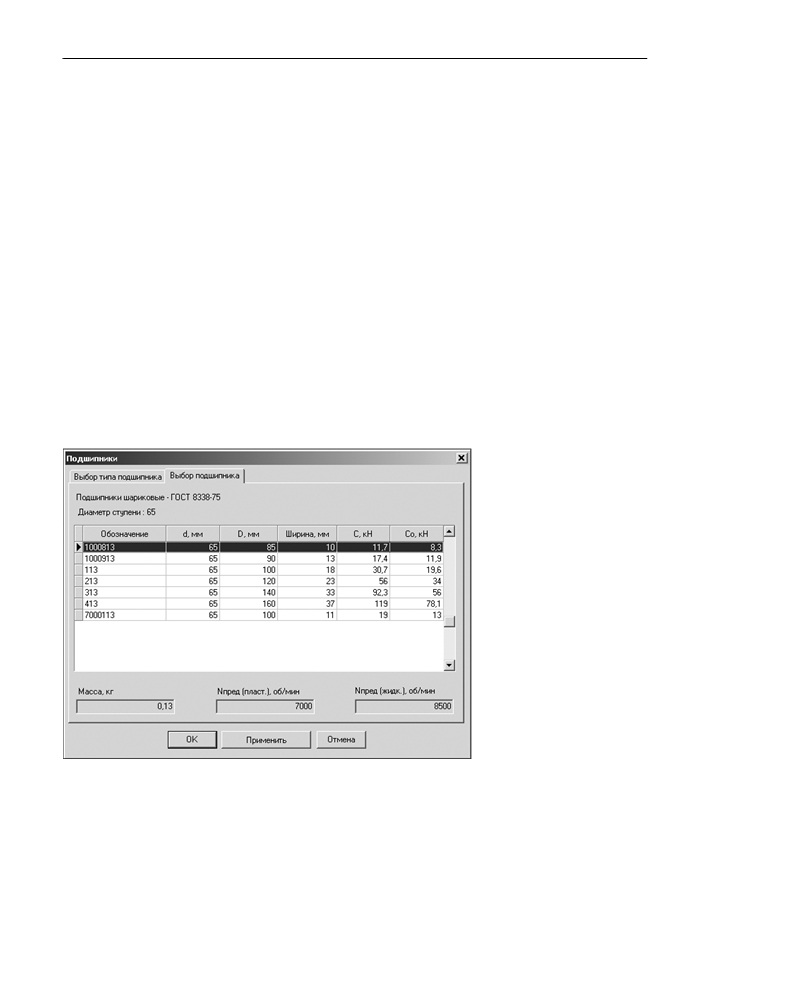

▼ Выбор подшипника.

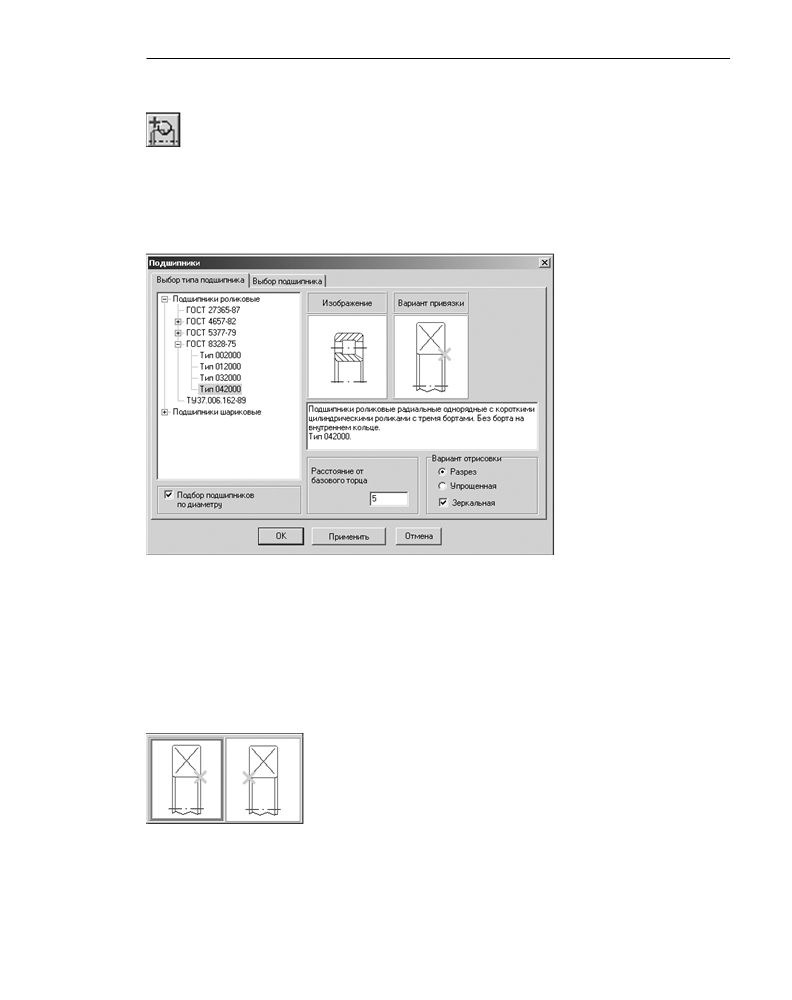

В левой части вкладки Вы
бор типа подшипника
(рис. 4.31) находится спи!
сок подшипников, имею!
щихся в базе данных систе!
мы. Он оформлен в виде
классификатора. Разделы
классификатора с непус!
тым составом имеют слева
от обозначения значки «+»
или «!». Знак «!» означает,
что категории, располо!
женные ниже со смещени!
ем вправо, входят в этот
раздел. Знак «+» показыва!
ет, что состав раздела
скрыт, и для того чтобы его
увидеть, необходимо щел!
Рис. 4.31.
кнуть мышью на знаке «+».
Например, раздел классификатора подшипников Подшипники роликовые включает в
себя ряд стандартов, каждый из которых содержит несколько типов подшипников.
1.
Укажите в классификаторе ГОСТ и тип подшипника. В области Изображение появится
соответствующая иллюстрация. Ниже будет приведено наименование подшипника.
2.
В области Вариант привязки выберите способ привязки подшипника к валу. Для этого
щелкните на слайде правой (или два раза левой) клавишей мыши. На экране появится
развернутое меню вариантов привязки (рис. 4.32).
Перемещая курсор, выберите нужный вид и щелкните на нем левой
клавишей мыши.
Рис. 4.32.
3. Вы можете подобрать для модели подшипники с внутренним диаметром, превышающим
диаметр активной ступени. Для этого отключите опцию Подбор подшипников по
диаметру.
61
Часть II.
Построение вала
4.
Задайте Расстояние от базового торца ступени до точки привязки подшипника. Это мож!
но сделать разными способами:
▼ Ввести значение при помощи клавиатуры. При этом способе ввода можно:
▼ осуществлять перемещение между полями ввода при помощи клавиши <Tab>;
▼ пользоваться калькулятором (см. раздел 2.6 на с. 30).
▼ Взять значение с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение подшипника относительно ба!
зового торца.
5.
Определите способ отрисовки подшипника на чертеже. Для этого выберите один из ва!
риантов в группе Вариант отрисовки.
6.
Включите опцию Зеркальная, чтобы получить зеркальное изображение подшипника.
При включении или выключении этой опции происходит смена иллюстрации в области
Изображение.
7.
Чтобы выбрать конкретный подшипник указанного типа, раскройте вкладку Выбор
подшипника (рис. 4.33) и укажите подшипник, который должен быть установлен на ак!
тивную ступень вала.
В верхней части вкладки
показано
наименование
стандарта, из которого бу!
дет выбран подшипник, и
диаметр активной ступени
вала.
Для каждого подшипника
приводятся:
▼ обозначение;
▼ внутренний диаметр d;
▼ наружный диаметр D;
▼ ширина;
▼ динамическая грузопо!
дъемность С;
▼ статическая грузоподъ!
емность Со.
Рис. 4.33.
В нижней части вкладки для указанного подшипника отображается справочная инфор!
мация о массе подшипника, предельных оборотах при использовании пластического
смазочного материала Nпред (пласт.) и о предельных оборотах при использовании жид!
кого смазочного материала Nпред (жидк.).
8. Нажмите кнопку Применить, чтобы, не закрывая окно ввода параметров, увидеть, как
будет расположен подшипник.
62
Глава 4. Построение внешнего контура
9.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
4.2.6.
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить кольцевые пазы двух типов:
▼ Тип 1;
▼ Тип 2.

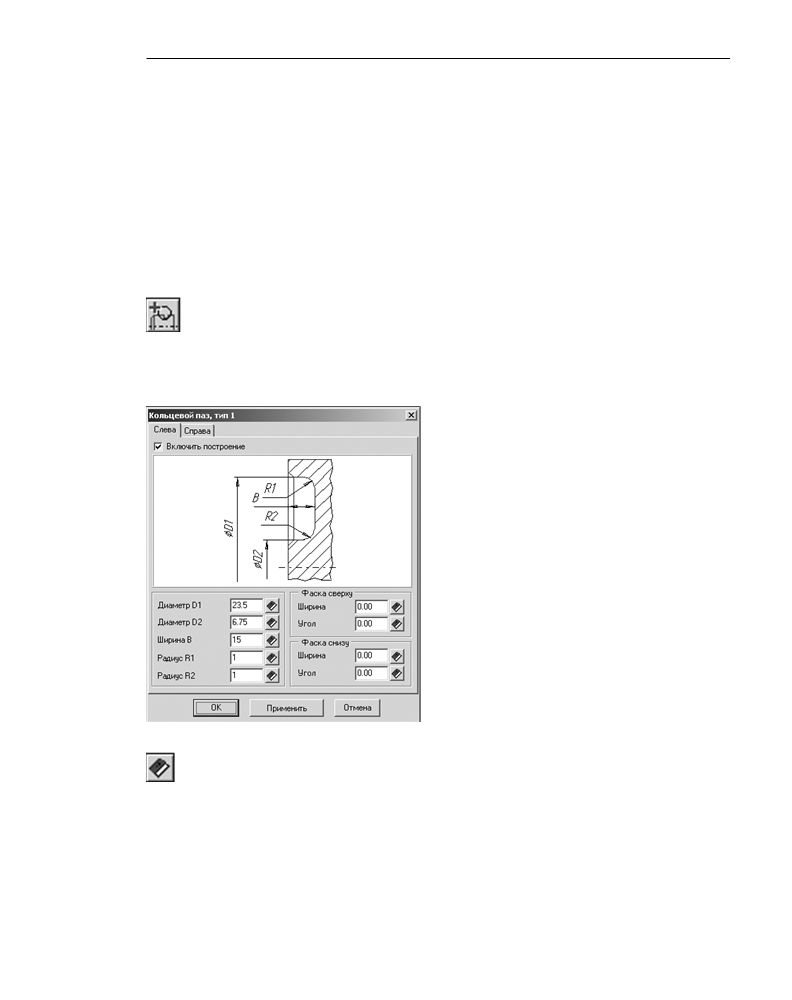

Кольцевой паз. Тип 1
Выделите в дереве ступеней и элементов ту ступень, на которой должен быть построен
кольцевой паз. Нажмите кнопку Дополнительные элементы ступеней, расположен!
ную на инструментальной панели внешнего контура. В развернувшемся меню выберите
команду Кольцевые пазы. Откроется дополнительное меню с различными типами
кольцевых пазов. Укажите последовательно строки Кольцевой паз — Тип 1. Щелкните
левой клавишей мыши. На экране появится окно Кольцевой паз, тип 1 (рис. 4.34).
На вкладках Слева и Справа задайте параметры,
необходимые для построения пазов.
1.
Система предложит вам значения параметров
паза, автоматически подобранные к диаметру
активной ступени. Вы можете скорректиро!
вать их разными способами:
▼ Ввести значения при помощи клавиатуры.
При этом способе можно осуществлять пере!
мещение между полями ввода при помощи
клавиши <Tab> и пользоваться калькулято!
ром (см. раздел 2.6 на с. 30).
▼ Взять значение диаметра с чертежа. Для этого
необходимо щелкнуть правой клавишей мы!
ши в поле ввода значения, вызвать из открыв!
шегося контекстного меню команду Снять с
чертежа, а затем указать на чертеже точку,
определяющую интересующий вас диаметр.
Рис. 4.34.
▼ Выбрать значения из базы. Для этого потребуется нажать кнопку с изображением книги,
а затем выбрать нужное значение из предлагаемого ряда и зафиксировать его нажатием
клавиши <Enter> или двойным щелчком мыши.
2. Вы можете построить симметричные пазы с левой и правой стороны ступени. Чтобы за!
дать одинаковые значения параметров пазов, подведите курсор к области ввода значе!
ния диаметра, ширины или радиуса и щелкните правой клавишей мыши. В открывшемся
меню выберите нужную строку:
▼ Так же, как слева — в текущее поле будет занесено такое же значение, какое установле!
но для противоположного паза;
63
Часть II.
Построение вала
▼ Все размеры как слева — во все поля (кроме параметров фасок) будут занесены такие
же значения, какие установлены для противоположного паза;
▼ Снять с чертежа — в текущее поле будет занесено значение диаметра, который вы ука!
жете на чертеже, выбрав точку, принадлежащую этому диаметру.
3.
Задайте параметры верхней и нижней фасок.
4.
Если вы не хотите, чтобы проектируемый кольцевой паз отображался на модели, выклю!
чите опцию Включить построение. В этом случае нельзя будет редактировать парамет!
ры паза.
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не выходя из диа!
лога.
6.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.

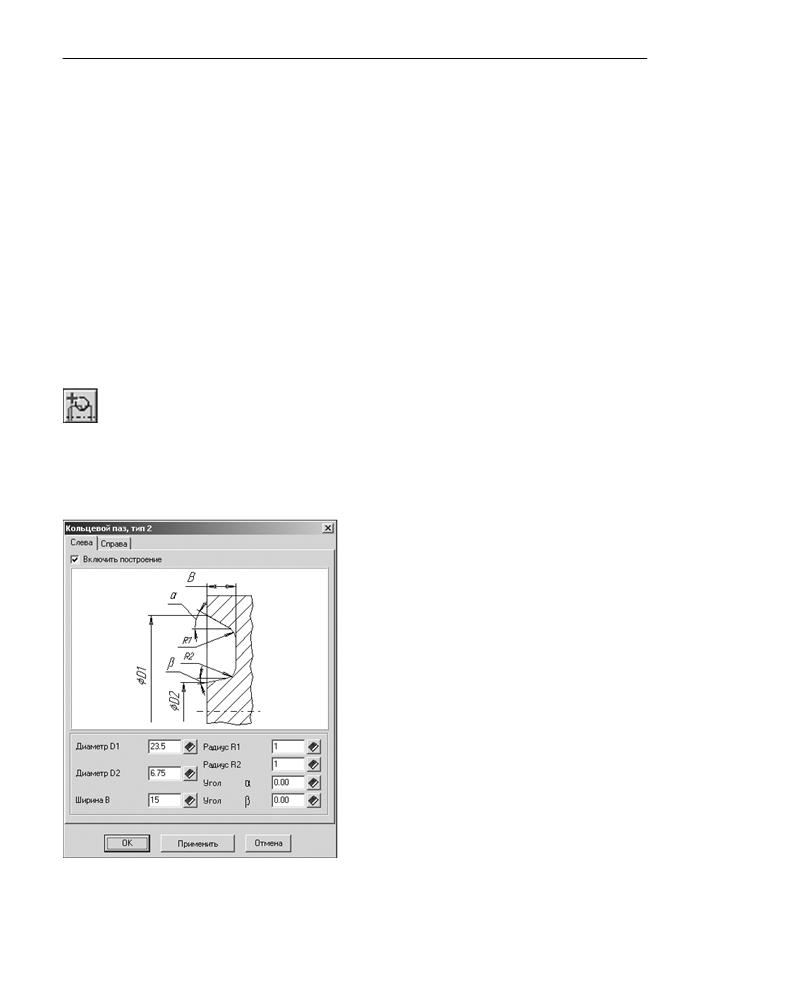

Кольцевой паз. Тип 2
Выделите в дереве ступеней и элементов ту ступень, на которой должен быть построен
кольцевой паз. Нажмите кнопку Дополнительные элементы ступеней, расположен!
ную на инструментальной панели внешнего контура. В развернувшемся меню выберите
команду Кольцевые пазы. Откроется дополнительное меню с различными типами
кольцевых пазов. Укажите последовательно строки Кольцевой паз — Тип 2. Щелкните
левой клавишей мыши. На экране появится окно Кольцевой паз, тип 2 (рис. 4.35).
На вкладках Слева и Справа задайте параметры, необходимые для построения пазов.
1.
Система предложит вам значения параметров
паза, автоматически подобранные к диаметру
активной ступени. Вы можете скорректиро!
вать их разными способами:
▼
Ввести значения при помощи клавиатуры.
При этом способе можно осуществлять пере!
мещение между полями ввода при помощи
клавиши <Tab> и пользоваться калькулято!
ром (см. раздел 2.6 на с. 30).
▼
Взять значение диаметра с чертежа. Для этого
необходимо щелкнуть правой клавишей мы!
ши в поле ввода значения, вызвать из открыв!
шегося контекстного меню команду Снять с
чертежа, а затем указать на чертеже точку,
определяющую интересующий вас диаметр.
▼
Выбрать значения из базы. Для этого потре!
буется нажать кнопку с изображением книги,
а затем выбрать нужное значение из предла!
гаемого ряда и зафиксировать его нажатием
Рис. 4.35.
клавиши <Enter> или двойным щелчком мы!
ши.
64
Глава 4. Построение внешнего контура
2.
Вы можете построить симметричные пазы с левой и правой стороны ступени. Чтобы за!
дать одинаковые значения параметров пазов, подведите курсор к области ввода значе!
ния диаметра, ширины или радиуса и щелкните правой клавишей мыши. В открывшемся
меню выберите нужную строку:
▼ Так же, как слева — в текущее поле будет занесено такое же значение, какое установле!
но для противоположного паза;
▼ Все размеры как слева — во все поля (кроме параметров фасок) будут занесены такие
же значения, какие установлены для противоположного паза;
▼ Снять с чертежа — в текущее поле будет занесено значение диаметра, который вы смо!
жете указать на чертеже, выбрав точку, принадлежащую этому диаметру.
3.
Задайте радиусы скругления ребер и углы наклона граней паза.
4.
Если вы не хотите, чтобы проектируемый кольцевой паз отображался на модели, выклю!
чите опцию Включить построение. В этом случае нельзя будет редактировать парамет!
ры паза.
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не выходя из диа!
лога.
6.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
4.2.7.

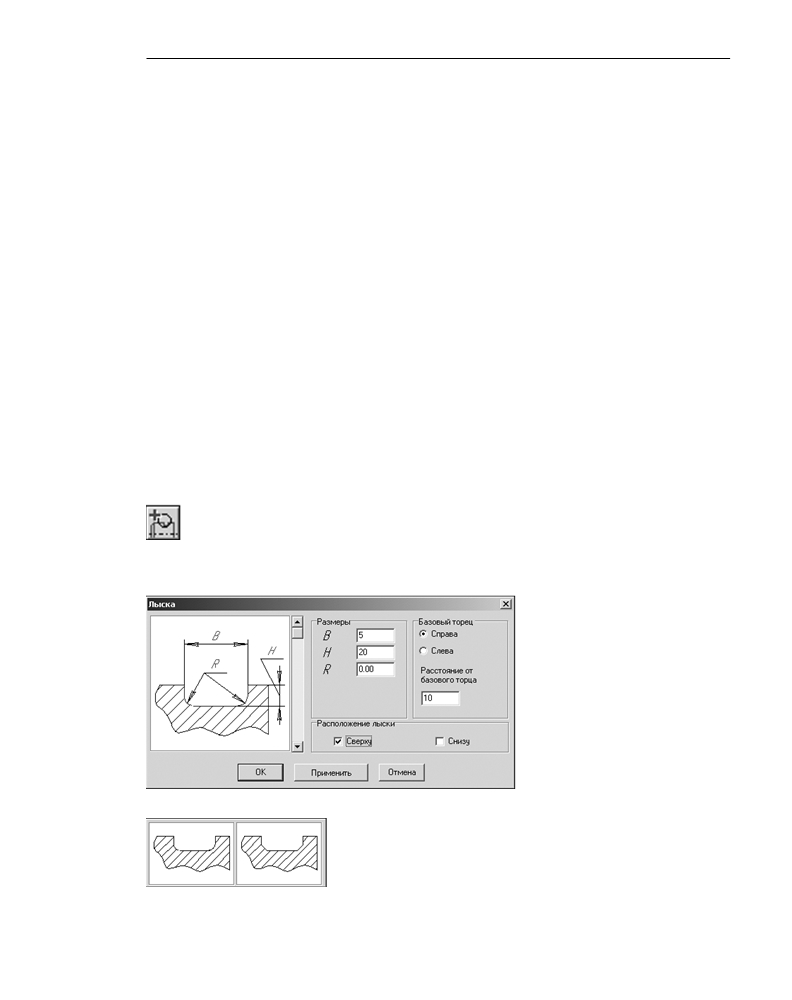

Лыска
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню дополнительных элементов выберите ко!
манду Лыска. На экране появится окно, предназначенное для ввода параметров лыски
(рис. 4.36).
1. В левой области окна показан
вид лыски по умолчанию. Для
того чтобы выбрать другой вид,
щелкните на слайде правой
(или два раза левой) клавишей
мыши. На экране появится раз!
вернутое меню видов лысок
(рис. 4.37).
Рис. 4.36.
Перемещая курсор, выберите нужный вид и щелкните на нем ле!
вой клавишей мыши.
Также вы можете выбрать вид лыски, пролистывая слайды в окне
Лыска с помощью линейки прокрутки.
Рис. 4.37.
65
Часть II.
Построение вала
2.
Задайте размеры лыски в соответствии с обозначениями параметров, приведенными на
слайде.
3.
Определите торец ступени, относительно которого будет базироваться лыска.
4.
Задайте расстояние от базового торца до лыски. Это можно сделать разными способа!
ми:
▼ ввести значение при помощи клавиатуры;
▼ взять значение с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение лыски относительно базового
торца.
5.
Укажите, в какой части конструируемой ступени будет находиться лыска — в верхней
или в нижней. Для этого включите одну из опций в группе Расположение лыски.
6.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
7.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
4.3.

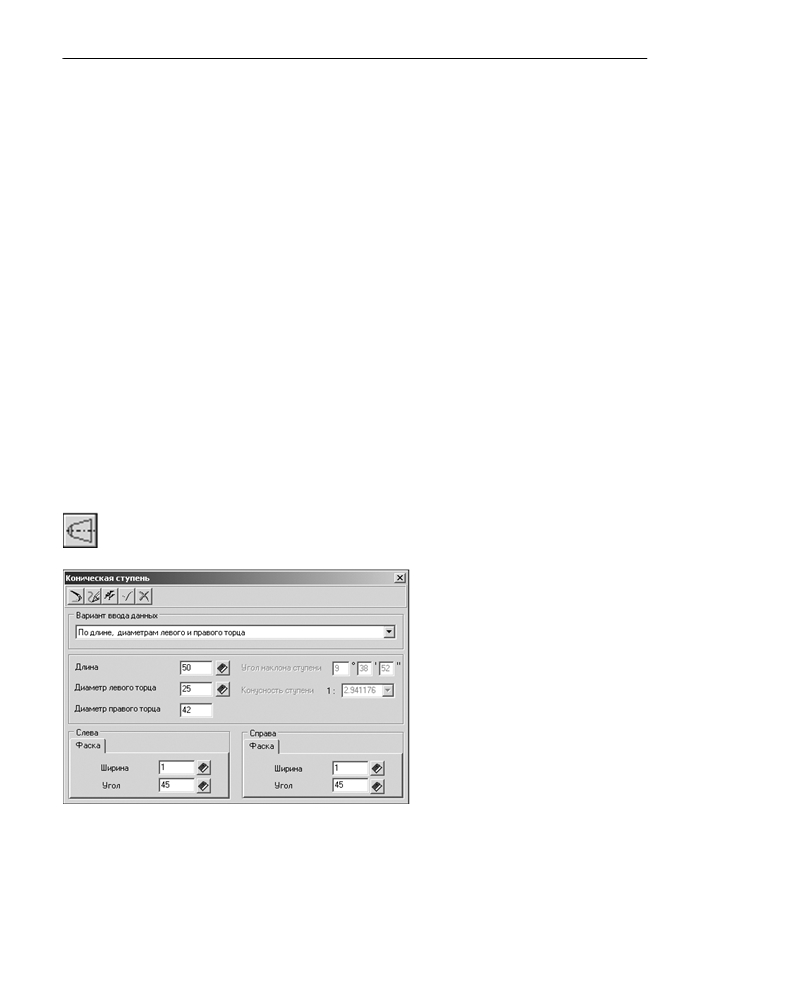

Коническая ступень
Чтобы построить коническую ступень модели, щелкните левой клавишей мыши кнопку
Коническая ступень, расположенную в меню Простые ступени инструментальной па!
нели внешнего контура. На экране появится окно Коническая ступень (рис. 4.38).
В верхней части окна находится па!
нель инструментов. Она содержит
кнопки вызова команд управления
изображением проектируемой ступе!
ни (см. табл. 2.7 на стр. 31).
1. Выберите Вариант ввода данных
для построения ступени. В зависи!
мости от указанного варианта ста!
нут доступными те или иные поля
ввода параметров.
2. Введите значения параметров сту!
пени. Это можно сделать разными
способами:
Рис. 4.38.
▼ Ввести значения при помощи клавиатуры. При этом способе ввода можно:
▼ осуществлять перемещение между полями ввода при помощи клавиши <Tab>;
▼ пользоваться калькулятором (см. раздел 2.6 на с. 30).
66
Глава 4. Построение внешнего контура
▼ Выбрать значения из базы. Для этого потребуется нажать кнопку с изображением книги,
выбрать из предложенного стандартного ряда нужное значение и зафиксировать его на!
жатием клавиши <Enter> или двойным щелчком левой клавиши мыши.
▼ Взять значение диаметра с чертежа:
▼ щелкнуть правой клавишей мыши в поле ввода величины диаметра,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую интересующий вас диаметр.
3.
С помощью групп команд Справа и Слева вы можете задать для каждого конца ступени
ширину и угол фаски. Их можно ввести при помощи клавиатуры или выбрать из списка
стандартных значений, нажав кнопку Выбрать значения из базы.
4.
После ввода параметров нажмите на панели инструментов кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
На конической ступени внешнего контура можно построить следующие дополнительные
элементы:
▼ Кольцевые пазы;
▼ Шпоночные пазы.
О порядке построения дополнительных элементов рассказано в разделе 4.1.2 на с. 37.
4.3.1.
Шпоночные пазы
На конической ступени внешнего контура модели КОМПАС SHAFT 2D V6 могут быть пос!
троены шпоночные пазы следующих типов:
▼ Шпоночный паз под призматическую шпонку;
▼ Шпоночный паз под призматическую высокую шпонку.
Шпоночный паз под призматическую шпонку
Выделите в дереве ступеней и элементов коническую ступень внешнего контура и на!
жмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы.
Откроется дополнительное меню с различными типами пазов. Укажите тип паза Под
призматическую шпонку ГОСТ 23360 78 и щелкните левой клавишей мыши. На эк!
ране появится окно, предназначенное для ввода параметров шпонки и шпоночного паза
(рис. 4.39).
1.
В поле Шпонка автоматически указываются стандартные размеры шпонки, которые по!
добраны, исходя из диаметра активной ступени вала. Вы можете выбрать другую шпонку
из списка, который откроется при нажатии кнопки с черным треугольником.
2.
Введите значение в поле Длина паза.
3.
Определите торец ступени, относительно которого будет базироваться шпонка.
4.
Задайте расстояние от базового торца до шпоночного паза. Это можно сделать разными
способами:
▼ ввести значение при помощи клавиатуры;
67
Часть II.
Построение вала
▼ взять расстояние с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение шпоночного паза относительно
базового торца.
5.
Включите опцию Отрисовка шпонки,
чтобы отображать шпонку на чертеже.
6.
Если вы хотите расположить шпонку па!
раллельно оси ступени, выключите опцию
Параллельно образующей конуса.
7.
Нажмите кнопку Применить, чтобы уви!
деть результаты построения, не закрывая
окно ввода параметров.
8.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесен!
ных изменений нажмите кнопку Отмена или
клавишу <Esc>.
Рис. 4.39.
Для шпоночного паза под призматическую шпонку можно построить дополнительный
элемент Профиль шпоночного паза. Это делается так же, как для шпоночного паза
под призматическую шпонку на цилиндрической ступени (см. раздел «Профиль шпо!
ночного паза под призматическую шпонку» на с. 57).
Шпоночный паз под призматическую высокую шпонку
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы.
Откроется дополнительное меню с различны!
ми типами пазов. Укажите тип паза Под при
зматическую высокую шпонку ГОСТ
1074879 и щелкните левой клавишей мыши.
На экране появится окно, предназначенное для
ввода параметров шпонки и шпоночного паза
(рис. 4.40).
1.
В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени вала. Вы можете выбрать
другую шпонку из списка, который откро!
ется при нажатии кнопки с черным треу!
гольником.
Рис. 4.40.
2.
Введите значение в поле Длина паза.
68
Глава 4. Построение внешнего контура
3.
Определите торец ступени, относительно которого будет базироваться шпонка.
4.
Задайте расстояние от базового торца до шпоночного паза. Это можно сделать разными
способами:
▼ ввести значение при помощи клавиатуры;
▼ взять расстояние с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение шпоночного паза относительно
базового торца.
5.
Включите опцию Отрисовка шпонки, чтобы отображать шпонку на чертеже.
6.
Если вы хотите расположить шпонку параллельно оси ступени, выключите опцию Па
раллельно образующей конуса.
7.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
8.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под призматическую высокую шпонку можно построить дополни!
тельный элемент Профиль шпоночного паза. Это делается так же, как для шпоночно!
го паза под призматическую шпонку на цилиндрической ступени (см. раздел «Профиль
шпоночного паза под призматическую шпонку» на с. 57).
4.3.2.
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на конической ступени коль!
цевые пазы следующих типов:
▼ Тип 1;
▼ Тип 2.
Порядок ввода параметров кольцевых пазов на конической ступени совпадает с поряд!
ком ввода параметров кольцевых пазов на цилиндрической ступени. Смотрите раздел
4.2.6 на с. 63.
4.4.

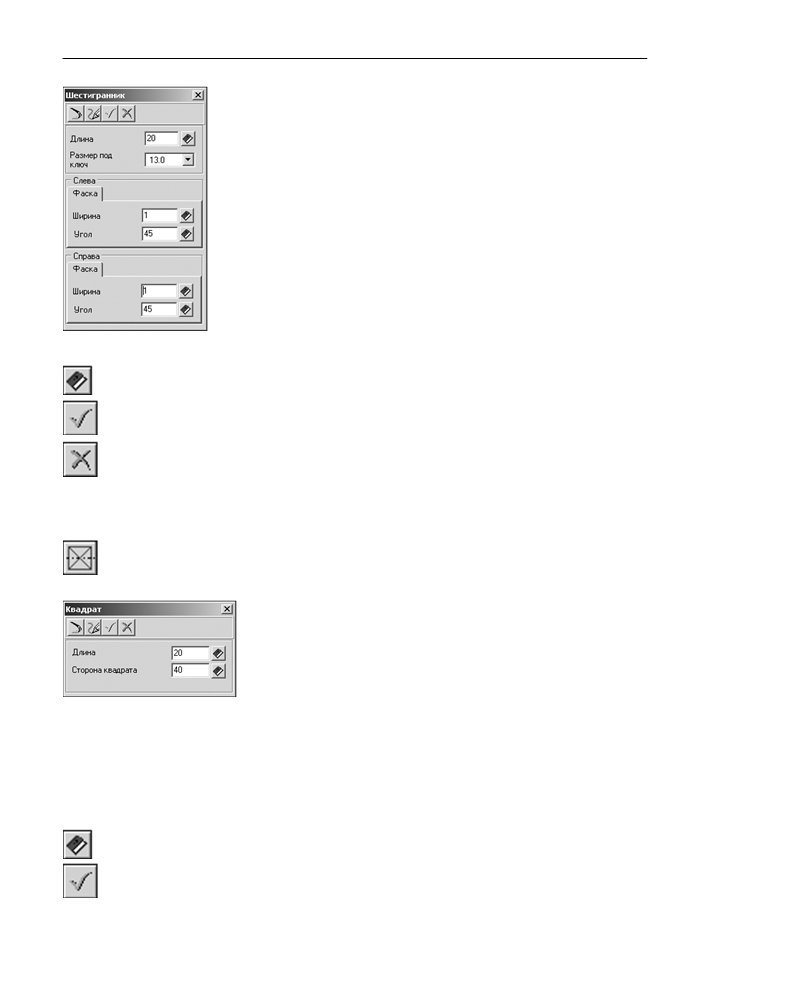

Шестигранник
Чтобы построить шестигранную ступень внешнего контура, щелкните левой клавишей
мыши по кнопке Шестигранник, расположенной в меню Простые ступени инструмен!
тальной панели внешнего контура. На экране появится окно Шестигранник (рис. 4.41).
В верхней части окна находится панель инструментов. Она содержит кнопки вызова ко!
манд управления изображением проектируемой ступени (см. табл. 2.7 на стр. 31).
69
Часть II.
Построение вала
1.
Введите значения Длины ступени и Размера под ключ. Это можно
сделать разными способами:
▼ Ввести при помощи клавиатуры. При этом способе можно осущест!
влять перемещение между полями ввода при помощи клавиши
<Tab> и пользоваться калькулятором (см. раздел 2.6 на с. 30).
▼ Выбрать значение из стандартного ряда. Для этого потребуется на!
жать кнопку с изображением книги, а затем выбрать нужное значе!
ние из предлагаемого ряда и зафиксировать его нажатием клави!
ши <Enter> или двойным щелчком мыши.
▼ Выбрать значения из списка. Для этого необходимо будет нажать
кнопку с черным треугольником, подвести курсор к нужному зна!
чению и щелкнуть левой клавишей мыши.
Рис. 4.41.
2.
С помощью групп команд Справа и Слева вы можете задать для каждого конца ступени
Ширину и Угол фаски. Их можно ввести при помощи клавиатуры или выбрать из списка
стандартных значений, нажав кнопку Выбрать значения из базы.
3.
После ввода параметров нажмите на панели инструментов кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
4.5.
Квадрат
Чтобы построить квадратную ступень внешнего контура, щелкните левой клавишей мы!
ши по кнопке Квадрат, расположенной в меню Простые ступени инструментальной
панели внешнего контура. На экране появится окно Квадрат (рис. 4.42).
В верхней части окна находится панель инструментов. Она содер!
жит кнопки вызова команд управления изображением проектируе!
мой ступени (см. табл. 2.7 на стр. 31).
Рис. 4.42.
1. Задайте Длину ступени и размер Стороны квадрата. Это можно сделать разными спосо!
бами:
▼ Ввести при помощи клавиатуры. При этом способе можно осуществлять перемещение
между полями ввода при помощи клавиши <Tab> и пользоваться калькулятором (см.
раздел 2.6 на с. 30).
▼ Выбрать значение из стандартного ряда. Для этого потребуется нажать кнопку с изобра!
жением книги, а затем выбрать нужное значение из предлагаемого ряда и зафиксиро!
вать его нажатием клавиши <Enter> или двойным щелчком мыши.
2. После ввода параметров нажмите на панели инструментов кнопку OK.
70
Глава 4. Построение внешнего контура
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
4.6.

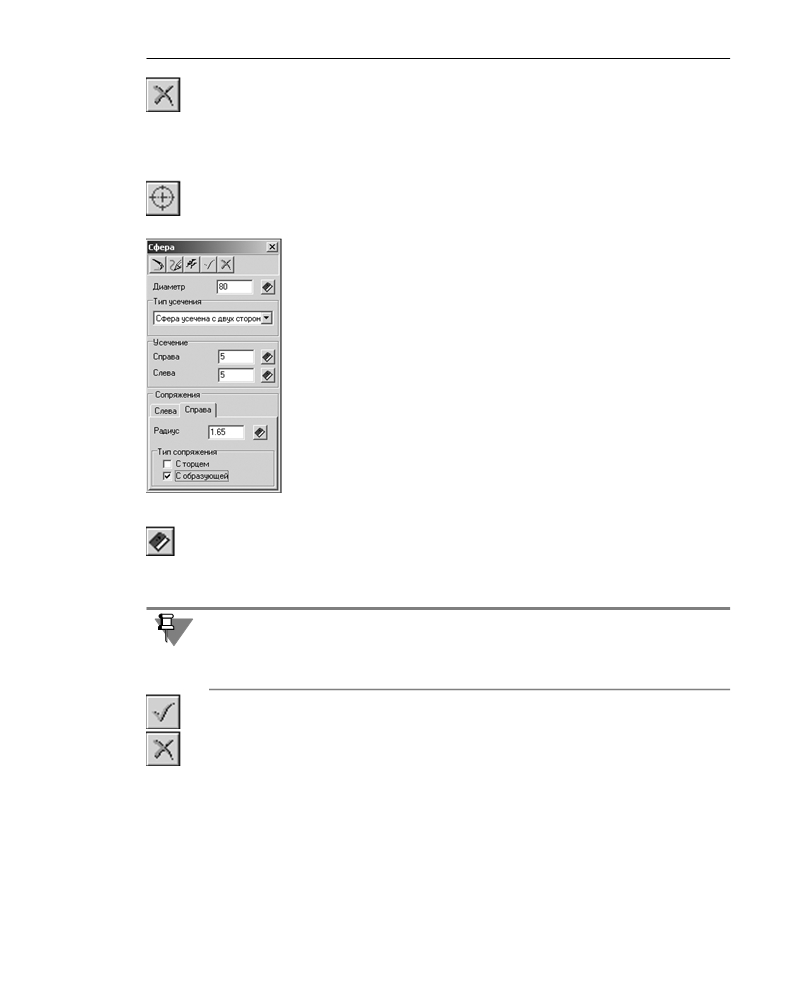

Сфера
Чтобы построить сферическую ступень внешнего контура, щелкните левой клавишей
мыши по кнопке Сфера, расположенной в меню Простые ступени инструментальной
панели внешнего контура. На экране появится окно Сфера (рис. 4.43).
В верхней части окна находится панель инструментов. Она содержит кноп!
ки вызова команд управления изображением проектируемой ступени (см.
табл. 2.7 на стр. 31).
1. Задайте Диаметр сферы при помощи клавиатуры или выберите его из
списка стандартных значений. Список открывается нажатием кнопки с
изображением книги. Выбор значения из списка осуществляется двой!
ным щелчком мыши или нажатием клавиши <Enter>.
2. Выберите Тип усечения сферы из предлагаемого списка. Если сфера
будет усекаться, укажите длину стрелы сегмента каждой усекаемой
части. Значения можно ввести при помощи клавиатуры или выбрать из
базы — нажать кнопку с изображением книги, указать нужное значе!
ние и зафиксировать его нажатием клавиши <Enter> или двойным
щелчком левой клавиши мыши.
3.Задайте параметры сопряжения сферы и соседних с ней ступеней. На
Рис. 4.43.
вкладках Справа и Слева укажите:
▼величину Радиуса дуги сопряжения со смежной ступенью; ее можно
ввести при помощи клавиатуры или выбрать из списка, открываемого нажатием кнопки
с изображением книги;
▼ тип сопряжения со смежной ступенью.
Радиус дуги сопряжения должен быть обязательно больше нуля. В противном случае
библиотека автоматически подберет радиус из стандартного ряда.
При вводе недопустимого радиуса сопряжения значение в поле Радиус будет выделено
красным цветом. Построение будет невозможно до изменения параметра.
4.
После ввода параметров нажмите на панели инструментов кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
4.7.
Элементы механических передач
В КОМПАС SHAFT 2D V6 возможно построение следующих элементов механических пе!
редач:
▼ Шестерня цилиндрической зубчатой передачи;
▼ Шестерня конической передачи с круговыми зубьями;
71
Часть II.
Построение вала
▼ Шестерня конической передачи с прямыми зубьями;
▼ Червяк цилиндрической червячной передачи;
▼ Червячное колесо цилиндрической червячной передачи;
▼ Звездочка цепной передачи с роликовой цепью;
▼ Шкив клиноременной передачи;
▼ Шкив зубчато ременной передачи.
Если во время проведения расчета промежуточные результаты высвечиваются красным
цветом, значит, их значения не соответствуют заданным системным параметрам. В таких
случаях необходимо проверить правильность исходных данных.
Для элементов механических передач могут быть построены дополнительные элементы.
О порядке построения дополнительных элементов рассказано в разделе 4.1.2 на с. 37.
4.7.1.

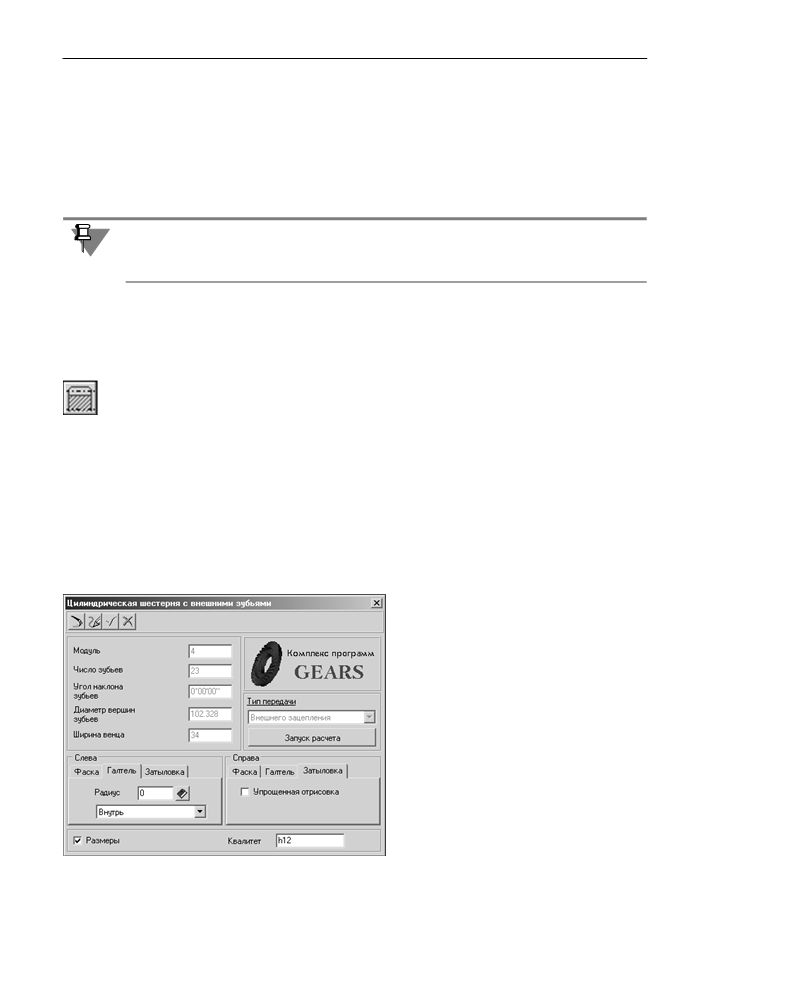

Шестерня цилиндрической зубчатой передачи
Чтобы построить шестерню цилиндрической зубчатой передачи, нажмите кнопку Эле
менты механических передач внешнего контура, расположенную на инструмен!
тальной панели внешнего контура. В раскрывшемся дополнительном меню со списком
элементов механических передач выберите команду Шестерня цилиндрической зуб
чатой передачи. Откроется окно, в котором нужно задать параметры для расчета
(рис. 4.44).
В верхней части окна находится панель инструментов. Она содержит кнопки вызова ко!
манд управления изображением проектируемого элемента (см. табл. 2.7 на стр. 31).
Если расчет выполняется в первый раз, поля, содержащие параметры шестерни, неак!
тивны и содержат нулевые значения.
1.
Задайте параметры фасок и галтелей. Это можно сделать по!разному:
▼ Ввести значения при помощи клавиа!
туры. При этом способе можно осу!
ществлять перемещение между поля!
ми ввода при помощи клавиши <Tab> и
пользоваться калькулятором (см. раз!
дел 2.6 на с. 30).
▼ Выбрать значение из стандартного ря!
да. Для этого потребуется нажать
кнопку с изображением книги, а затем
выбрать нужное значение из предлага!
емого ряда и зафиксировать его нажа!
тием клавиши <Enter> или двойным
щелчком мыши. Чтобы выбрать значе!
ния из базы данных, нажмите кнопку с
изображением книги.
Рис. 4.44.
2. Если должна иметь место затыловка зубьев, раскройте вкладку Затыловка.
72
содержание .. 2 3 4 5 ..
