Аскон. Интегрированная система проектирования тел вращения КОМПАС-SHAFT 2D. Руководство - часть 3
Глава 4. Построение внешнего контура
▼ Канавка;
▼ Канавка под стопорное кольцо;
▼ Канавка под выход шлифовального круга.
Канавка
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Канавки. Откроется до!
полнительное меню с различными типами канавок. Укажите тип Канавка и щелкните
левой клавишей мыши. На экране появится окно, предназначенное для ввода парамет!

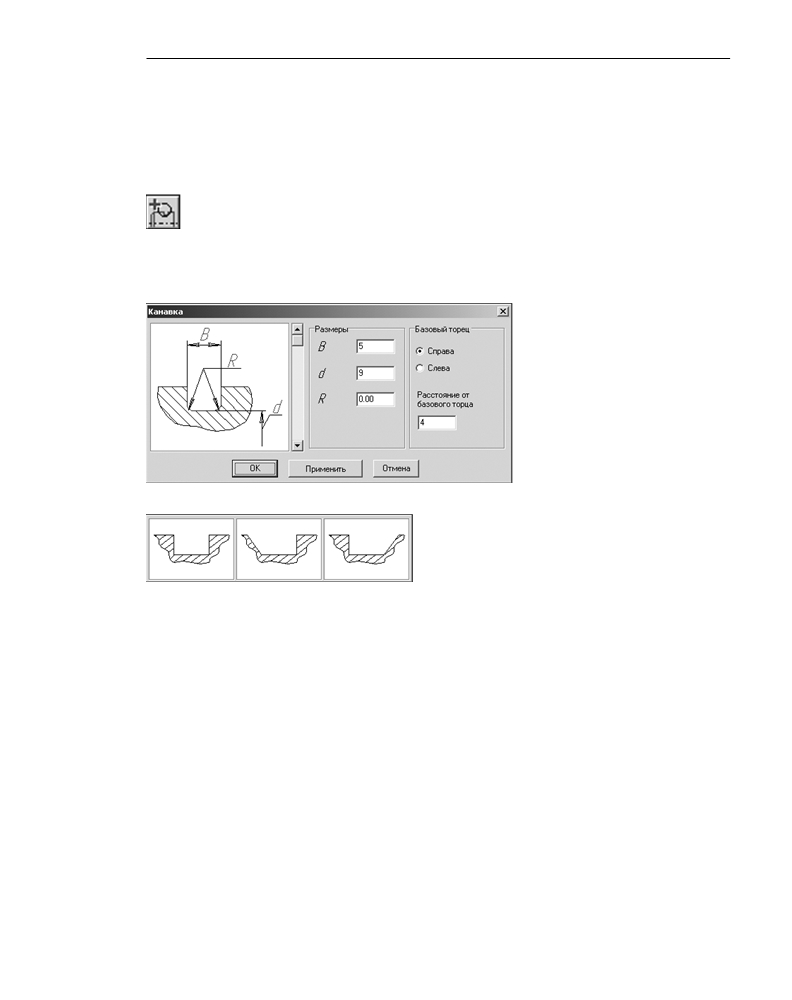

ров канавки (рис. 4.3).
1. В левой области окна Канавки
показан вид канавки по умолча!
нию. Для того чтобы выбрать
другой вид, щелкните на слайде
правой (или два раза левой)
клавишей мыши. Появится раз!
вернутое меню видов канавок
(рис. 4.4).
Рис. 4.3.
Перемещая курсор, выберите нужный вид и щелк!
ните на нем левой клавишей мыши.
Также вы можете выбрать вид канавки, пролисты!
вая слайды в окне Канавка с помощью линейки
Рис. 4.4.
прокрутки.
2.
Задайте размеры канавки в соответствии с обозначениями параметров, приведенными
на слайде.
3.
Определите торец ступени, относительно которого будет базироваться канавка.
4.
Задайте расстояние от базового торца до канавки. Это можно сделать разными способа!
ми:
▼ ввести значение при помощи клавиатуры;
▼ взять значение с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение канавки относительно базового
торца.
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
6.
Нажмите кнопку OK.
39
Часть II.
Построение вала
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Канавка под стопорное кольцо
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Канавки. Откроется до!
полнительное меню с различными типами канавок. Укажите тип канавки Под стопор
ное кольцо и щелкните левой клавишей мыши. На экране появится окно, предназначен!

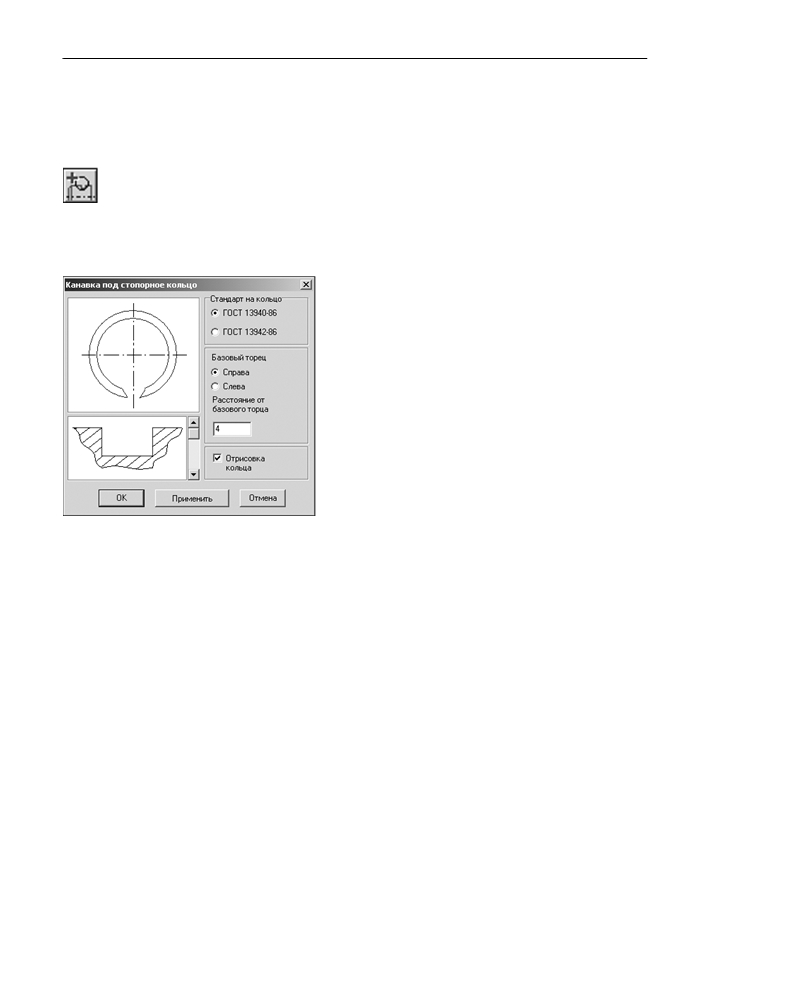

ное для ввода параметров канавки и кольца (рис. 4.5).
1.
В левой области окна показан вид канавки по
умолчанию. Чтобы выбрать другой вид, щелкните
на слайде правой (или два раза левой) клавишей
мыши. Появится развернутое меню видов кана!
вок (рис. 4.4).
Перемещая курсор, выберите нужный вид и щел!
кните на нем левой клавишей мыши.
Также вы можете выбрать вид канавки, пролис!
тывая слайды в окне Канавка под стопорное
кольцо с помощью линейки прокрутки.
2.
Выберите ГОСТ на кольцо в группе Стандарт на
кольцо.
3.
Определите торец ступени, относительно которо!
Рис. 4.5.
го будет базироваться канавка.
4.
Задайте расстояние от базового торца до канавки. Это можно сделать разными способа!
ми:
▼ ввести значение при помощи клавиатуры;
▼ взять значение с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение канавки относительно базового
торца.
5.
Включите опцию Отрисовка кольца, чтобы отображать стопорное кольцо на чертеже.
6.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
7.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
40
Глава 4. Построение внешнего контура

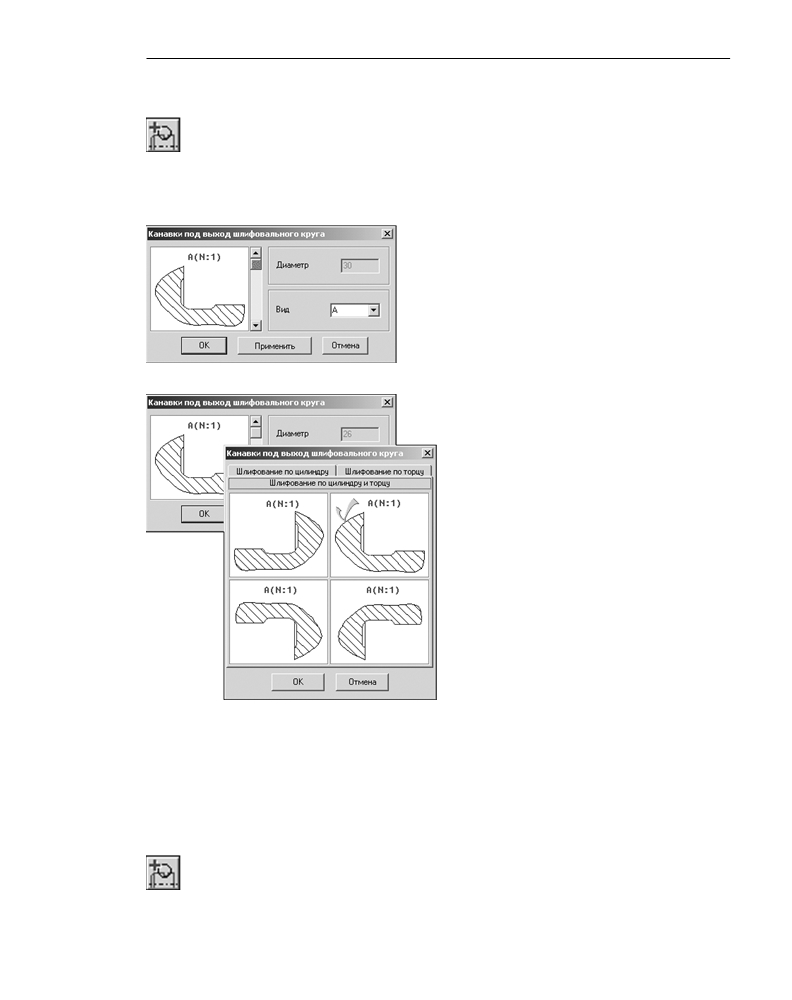

Канавка под выход шлифовального круга
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Канавки. Откроется до!
полнительное меню с различными типами канавок. Укажите тип канавки Под выход
шлифовального круга и щелкните левой клавишей мыши. На экране появится окно,
предназначенное для выбора вида канавки (рис. 4.6).
В левой части окна показан вид канавки по умолча!
нию. Чтобы его изменить, щелкните на слайде правой
(или два раза левой) клавишей мыши. Появится диа!
лог выбора вида канавки. Он содержит три вкладки
(рис. 4.7):
▼
Шлифование по цилиндру;
▼
Шлифование по торцу;
▼
Шлифование по цилиндру и торцу.
Рис. 4.6.
1.
Раскройте вкладку, соответствующую не!
обходимому виду шлифования.
2.
Укажите нужное изображение, затем
дважды щелкните на нем левой клавишей
мыши или нажмите кнопку OK. Также вы
можете выбрать тип канавки, пролисты!
вая слайды в окне Канавка под выход
шлифовального круга с помощью ли!
нейки прокрутки.
3.
В поле Вид укажите букву, которой будет
на чертеже обозначаться выносной эле!
мент с изображением канавки.
4.
Нажмите кнопку Применить, чтобы уви!
деть результаты построения, не закрывая
окно ввода параметров.
5.
После выбора параметров нажмите кноп!
ку OK.
Рис. 4.7.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для канавки под выход шлифовального круга можно построить дополнительный Вы
носной элемент.
Выносной элемент канавки под выход шлифовального круга
Выделите в дереве элементов и ступеней внешнего контура дополнительный элемент
Канавка под выход шлифовального круга и нажмите кнопку Дополнительные
элементы ступеней на инструментальной панели внешнего контура. В развернувшем!
41
Часть II.
Построение вала
ся меню выберите команду Выносной элемент и щелкните левой клавишей мыши. От!

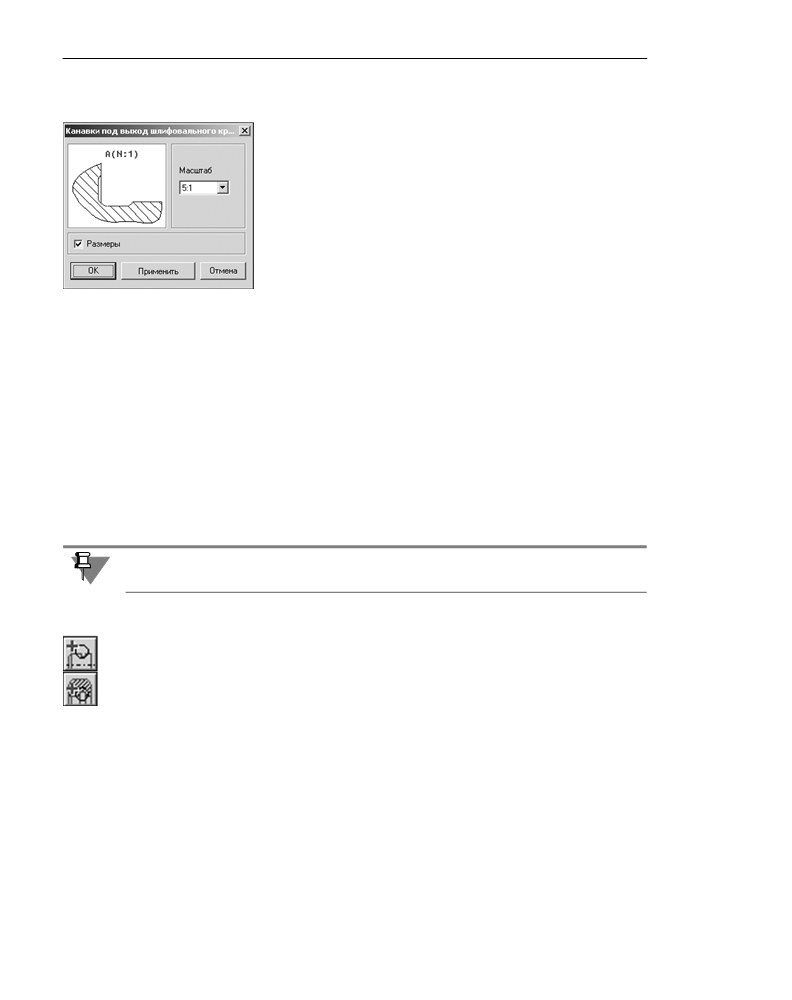

кроется окно Канавка под выход шлифовального круга (рис. 4.8).
1.
Выберите из стандартного ряда Масштаб изображения про!
филя канавки на чертеже. Чтобы открыть список предлага!
емых вариантов, нажмите кнопку с черным треугольником.
2.
Включите опцию Размеры для простановки размеров на
чертеже.
3.
Нажмите кнопку Применить, чтобы увидеть результаты
построения, не закрывая окно ввода параметров.
4.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений на!
Рис. 4.8.
жмите кнопку Отмена или клавишу <Esc>.
4.2.2.
Резьба
На цилиндрической ступени внешнего контура модели КОМПАС SHAFT 2D V6 может
быть построена резьба следующих типов:
▼ Метрическая;
▼ Метрическая для пластмасс;
▼ Трубная;
▼ Трапецеидальная;
▼ Упорная;
▼ Круглая.
Правила ввода параметров резьбы одинаковы для ступеней и внешнего, и внутреннего
контуров.
Метрическая резьба
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Укажите тип Метрическая и щелкните левой клавишей
мыши. На экране появится окно, предназначенное для ввода параметров резьбы

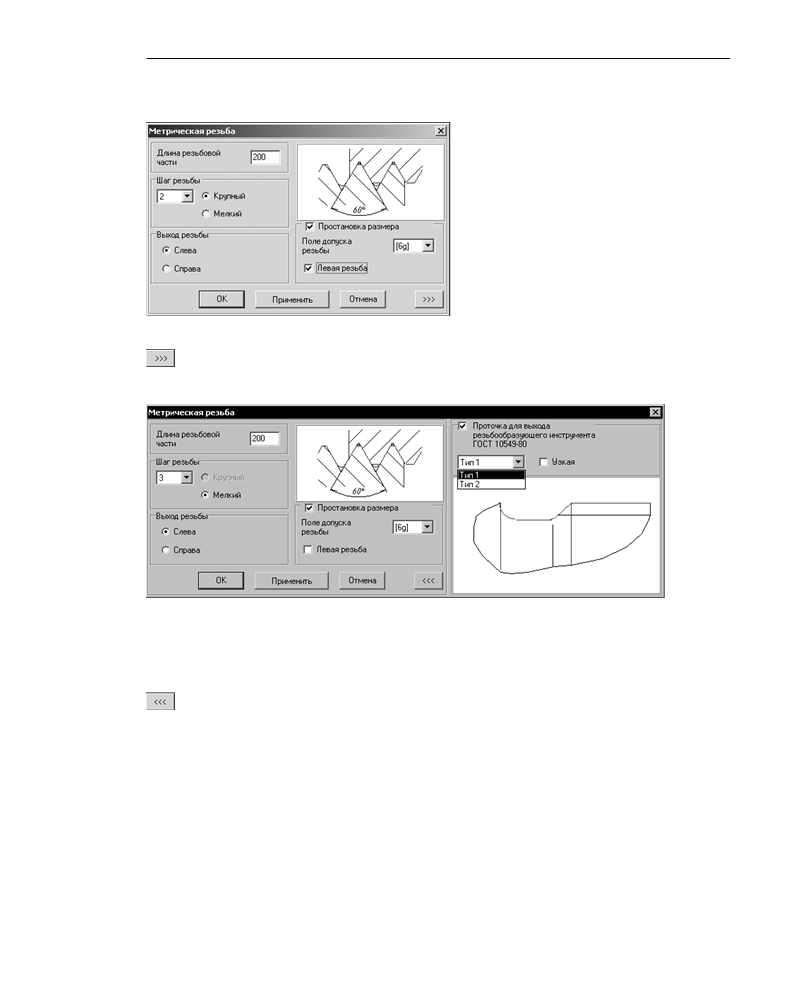

(рис. 4.9).
1.
Введите Длину резьбовой части. По умолчанию она задается равной длине конструиру!
емой ступени.
2.
Определите, каким будет Шаг резьбы — крупным или мелким. Затем нажмите кнопку с
черным треугольником, расположенную справа от поля ввода, и выберите величину ша!
га из списка допускаемых относительных шагов для стандартных типов резьбы.
42
Глава 4. Построение внешнего контура
3. Определите, где будет Выход резьбы — слева или справа от торца проектируемой сту!
пени. Для этого выберите нужный вариант в группе Выход резьбы.
4. Если вы хотите, чтобы на чертеже были
указаны размеры резьбы, включите оп!
цию Простановка размера. После этого
станут доступными опция Левая резьба и
поле ввода Поле допуска резьбы. Выбе!
рите поле допуска резьбы из ряда значе!
ний, предлагаемого при нажатии кнопки с
черным треугольником. Включите опцию
Левая резьба, чтобы внести в обозначе!
ние резьбы на чертеже соответствующую
пометку.
Рис. 4.9.
5. Чтобы отобразить на чертеже проточку для выхода резьбообразующего инструмента,
нажмите кнопку Дополнительно. Откроется панель для ввода данных о проточке
(рис. 4.10).
Рис. 4.10.
5.1. Включите опцию Проточка для выхода резьбообразующего инструмента.
5.2. Выберите тип проточки.
5.3. Если требуется, включите опцию Узкая.
5.4. Вернитесь в основное окно ввода параметров резьбы — нажмите кнопку Допол
нительно.
6. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
7. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для метрической резьбы можно построить дополнительный элемент Профиль резьбы.
43
Часть II.
Построение вала
Профиль метрической резьбы
Выделите в дереве ступеней и элементов дополнительный элемент Резьба метричес
кая и нажмите кнопку Дополнительные элементы ступеней на инструментальной па!
нели того контура, в котором выполняете построения.
В развернувшемся меню выберите строку Профиль резьбы и щелкните левой клави!

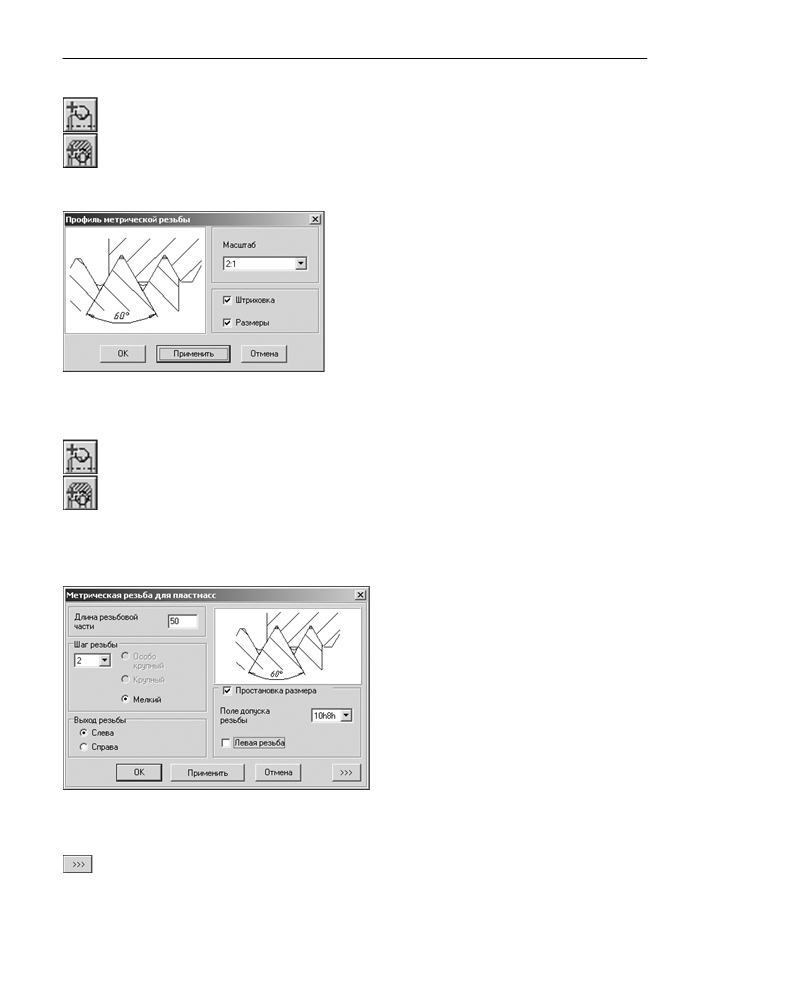

шей мыши. На экране появится окно Профиль метрической резьбы (рис. 4.11).
1. Выберите из стандартного ряда Масштаб изобра!
жения профиля резьбы на чертеже. Чтобы от!
крыть список предлагаемых вариантов, нажмите
кнопку с черным треугольником.
2. Включите опции Штриховка и Размеры, чтобы
показать эти атрибуты на изображении профиля.
3. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных
изменений нажмите кнопку Отмена или клавишу
Рис. 4.11.
<Esc>.
Метрическая резьба для пластмасс
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Укажите тип Метрическая резьба для пластмасс и щел!
кните левой клавишей мыши. На экране появится окно, предназначенное для ввода па!
раметров резьбы (рис. 4.12).
1. Введите Длину резьбовой части. По умол!
чанию она задается равной длине констру!
ируемой ступени.
2. Определите, каким будет Шаг резьбы —
крупным или мелким. Затем нажмите
кнопку с черным треугольником, располо!
женную справа от поля ввода, и выберите
величину шага из списка допускаемых от!
носительных шагов для стандартных ти!
пов резьбы.
Рис. 4.12.
3.
Определите, где будет Выход резьбы — слева или справа от торца проектируемой сту!
пени. Для этого выберите нужный вариант в группе Выход резьбы.
4.
Чтобы отобразить на чертеже проточку для выхода резьбообразующего инструмента,
нажмите кнопку Дополнительно и введите данные о проточке. О том, как это сделать,
рассказано в разделе «Метрическая резьба» на с. 42.
44
Глава 4. Построение внешнего контура
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
6.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для метрической резьбы для пластмассовых деталей можно построить дополнительный
элемент Профиль резьбы. Это делается так же, как для обычной метрической резьбы
(см. раздел «Профиль метрической резьбы» на с. 44).

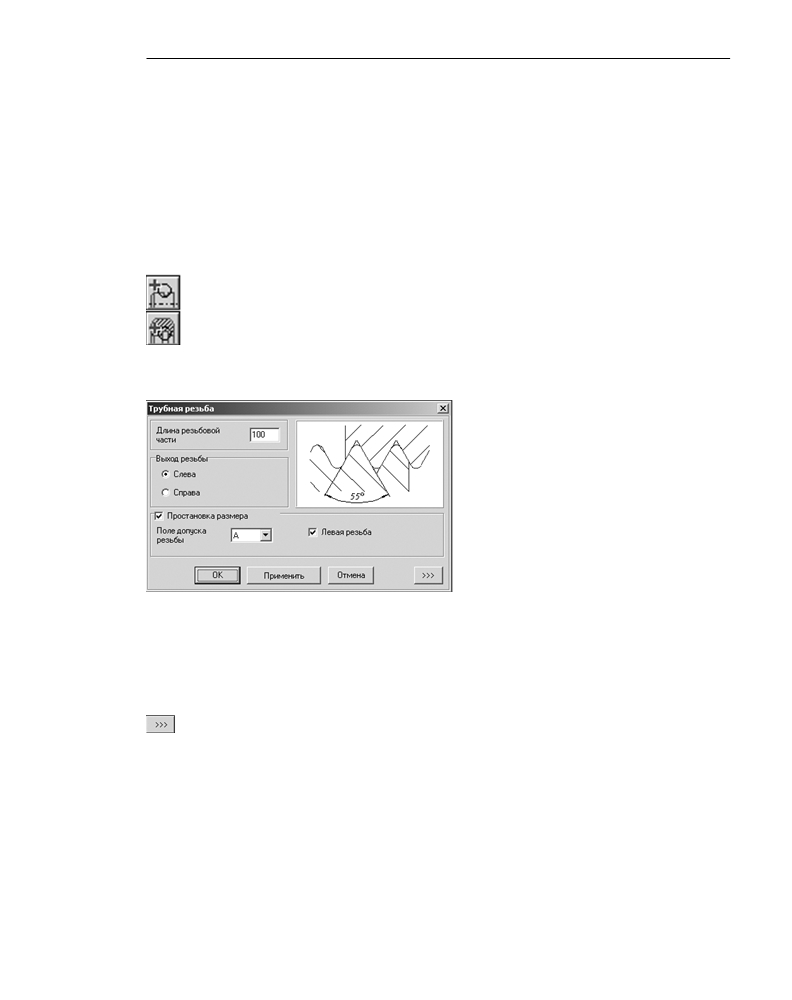

Трубная резьба
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Укажите тип Трубная и щелкните левой клавишей мыши.
На экране появится окно, предназначенное для ввода параметров резьбы (рис. 4.13).
1. Введите Длину резьбовой части. По умол!
чанию она задается равной длине констру!
ируемой ступени.
2. Определите, где будет Выход резьбы —
слева или справа от торца проектируемой
ступени. Для этого выберите нужный ва!
риант в группе Выход резьбы.
Рис. 4.13.
3. Чтобы отобразить на чертеже размеры резьбы, включите опцию Простановка разме
ра. После этого станут доступными поле ввода Поле допуска резьбы и опция Левая
резьба. Выберите поле допуска резьбы из списка значений, который откроется при на!
жатии кнопки с черным треугольником. Включите опцию Левая резьба, чтобы внести в
обозначение резьбы на чертеже соответствующую пометку.
4. Чтобы отобразить на чертеже проточку для выхода резьбообразующего инструмента,
нажмите кнопку Дополнительно и введите данные о проточке. О том, как это сделать,
рассказано в разделе «Метрическая резьба» на с. 42.
5. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
6. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
45
Часть II.
Построение вала
Для трубной можно построить дополнительный элемент Профиль резьбы. Это делает!
ся так же, как для метрической резьбы (см. раздел «Профиль метрической резьбы» на
с. 44).
Трапецеидальная резьба
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Укажите тип Трапецеидальная и щелкните левой клави!
шей мыши. На экране появится окно, предназначенное для ввода параметров резьбы
(рис. 4.14).
1.
Введите Длину резьбовой части. По умолчанию она задается равной длине конструиру!
емой ступени.
2. Выберите Шаг резьбы и Количество
заходов резьбы из списка стандартных
значений. Список появится после на!
жатия кнопки с черным треугольни!
ком, расположенной справа от поля
ввода.
3. Определите,
где
будет Выход
резьбы — слева или справа от торца
проектируемой ступени. Для этого вы!
берите нужный вариант в группе Вы
ход резьбы.

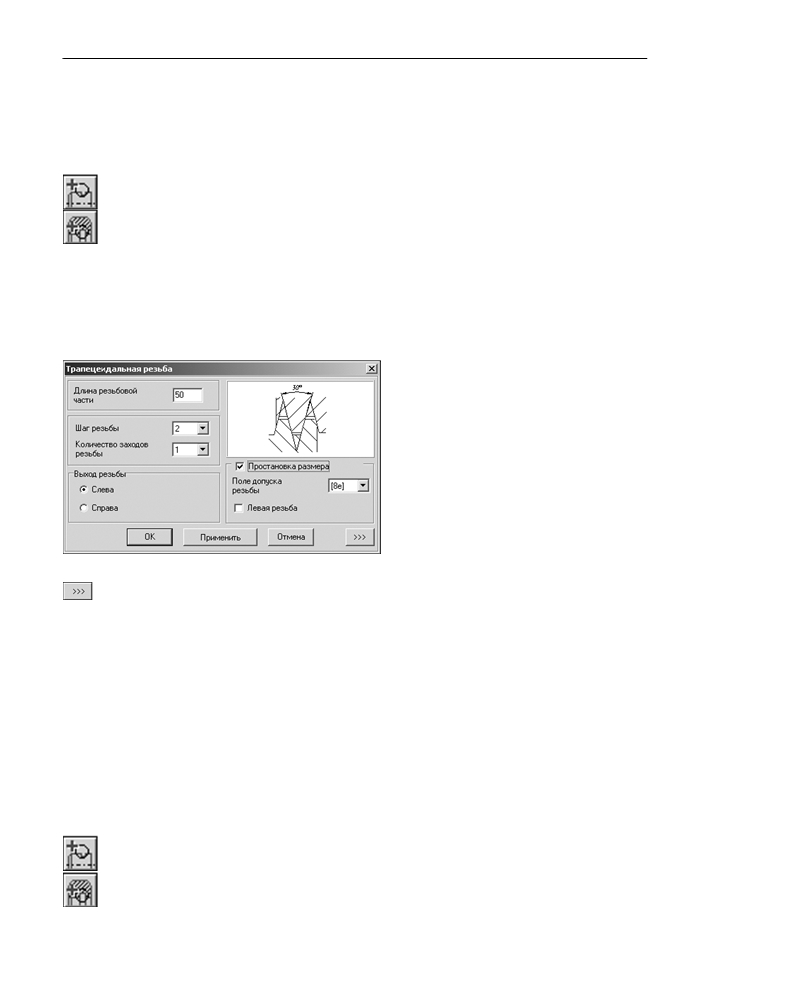

Рис. 4.14.
4.
Чтобы отобразить на чертеже проточку для выхода резьбообразующего инструмента,
нажмите кнопку Дополнительно и введите данные о проточке. О том, как это сделать,
рассказано в разделе «Метрическая резьба» на с. 42.
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
6.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для трапецеидальной резьбы можно построить дополнительный элемент Профиль
резьбы. Это делается так же, как для метрической резьбы (см. раздел «Профиль мет!
рической резьбы» на с. 44).
Упорная резьба
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
46
Глава 4. Построение внешнего контура
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Укажите тип Упорная и щелкните левой клавишей мыши.
На экране появится окно, предназначенное для ввода параметров резьбы (рис. 4.15).
1.
Введите Длину резьбовой части. По умолчанию она задается равной длине конструиру!
емой ступени.
2. Выберите Шаг резьбы и Количество
заходов резьбы из списка стандартных
значений. Список появится после на!
жатия кнопки с черным треугольни!
ком, расположенной справа от поля
ввода.
3. Определите,
где
будет Выход
резьбы — слева или справа от торца
проектируемой ступени. Для этого вы!
берите нужный вариант в группе Вы
ход резьбы.

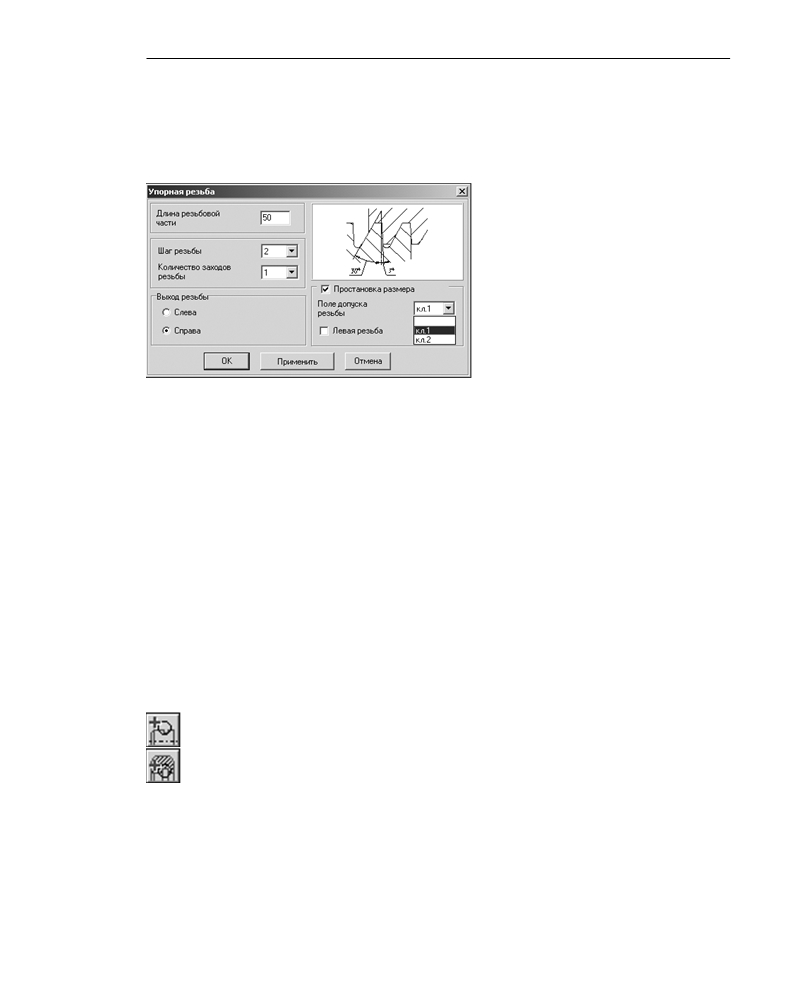

Рис. 4.15.
4.
Если вы хотите, чтобы на чертеже были указаны размеры резьбы, включите опцию Про
становка размера. После этого станут доступными опция Левая резьба и поле ввода
Поле допуска резьбы.
Выберите поле допуска резьбы из ряда значений, предлагаемого при нажатии кнопки с
черным треугольником. Включите опцию Левая резьба, чтобы внести в обозначение
резьбы на чертеже соответствующую пометку.
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
6.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для упорной резьбы можно построить дополнительный элемент Профиль резьбы. Это
делается так же, как для метрической резьбы (см. раздел «Профиль метрической резь!
бы» на с. 44).
Круглая резьба
Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели того контура, в
котором выполняете построения.
В развернувшемся меню выберите команду Резьба. Откроется дополнительное меню с
различными типами резьбы. Укажите тип Круглая и щелкните левой клавишей мыши.
На экране появится окно, предназначенное для ввода параметров резьбы (рис. 4.16).
47
Часть II.
Построение вала
1. Введите Длину резьбовой части. По умолча!
нию она задается равной длине конструируе!
мой ступени.
2. Определите, где будет Выход резьбы — слева
или справа от торца проектируемой ступени.
Для этого выберите нужный вариант в группе
Выход резьбы.

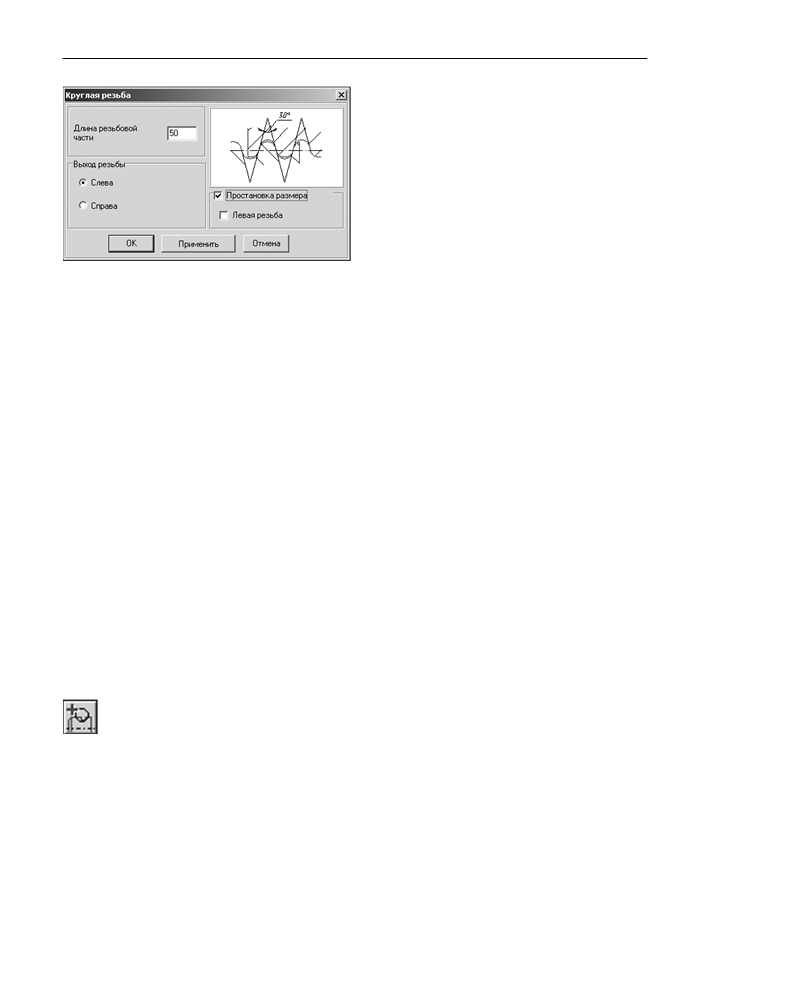

Рис. 4.16.
3.
Чтобы указать на чертеже размеры резьбы, включите опцию Простановка размера.
После этого станет доступной опция Левая резьба. Включите эту опцию, чтобы внести
в обозначение резьбы на чертеже соответствующую пометку.
4.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
5.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для круглой резьбы вы можете построить дополнительный элемент Профиль резьбы.
Это делается так же, как для метрической резьбы (см. раздел «Профиль метрической
резьбы» на с. 44).
4.2.3.
Шлицы
На цилиндрической ступени внешнего контура модели КОМПАС SHAFT 2D V6 могут быть
построены следующие типы шлицев:
▼ Шлицы прямобочные;
▼ Шлицы эвольвентные;
▼ Шлицы треугольные.
Шлицы прямобочные
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шлицы. Откроется до!
полнительное меню с различными типами шлицев. Укажите тип Шлицы прямобочные
и щелкните левой клавишей мыши. На экране появится окно, предназначенное для вво!

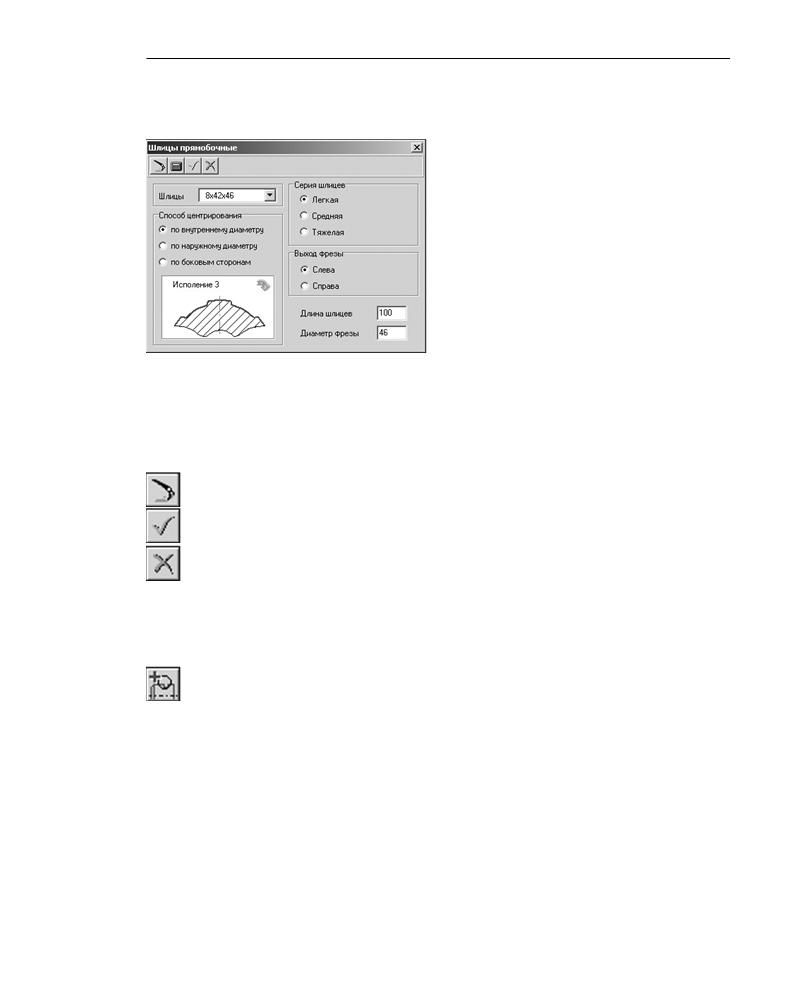

да параметров шлицев (рис. 4.17).
В верхней части окна находится панель инструментов. Она содержит кнопки вызова ко!
манд управления изображением проектируемого элемента (см. табл. 2.7 на стр. 31).
1.
В поле Шлицы приводится обозначение шлицев, соответствующих диаметру активной
ступени вала и указанной серии. Вы можете выбрать шлицы из списка, который откро!
ется при нажатии кнопки с черным треугольником. Рекомендуется выбирать значение
48
Глава 4. Построение внешнего контура
наружного диаметра шлицев ближайшее к диаметру вала активной ступени. При несов!
падении диаметров программа заменит диаметр ступени на тот, который вы задали для
шлицев.
1. Определите Способ центрирования шлицев —
выберите один из вариантов в группе Способ
центрирования.
2. Укажите Серию шлицев — выберите один из
вариантов в группе Серия шлицев.
3. В зависимости от выбранных способа центри!
рования и серии будет меняться слайд с изоб!
ражением шлицев. Если шлицы могут иметь
исполнения, в правом верхнем углу слайда
появится изображение стрелки. Чтобы вы!
брать другое исполнение, щелкните мышью в
поле слайда.
Рис. 4.17.
4.
Определите, где будет Выход фрезы — слева или справа от торца проектируемой ступе!
ни.
5.
Введите значения Длины шлицев (по умолчанию она принимается равной длине конс!
труируемой ступени) и Диаметра фрезы. При вводе значений возможен вызов калькуля!
тора (см. раздел 2.6 на с. 30).
6.
Нажмите на панели инструментов кнопку Перестроить, чтобы увидеть результаты пос!
троения, не закрывая окно ввода параметров.
7.
После ввода параметров нажмите на панели инструментов кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите на панели инстру!
ментов кнопку Отмена или клавишу <Esc>.
Для внешних прямобочных шлицев можно построить дополнительный элемент Про
филь шлицев.

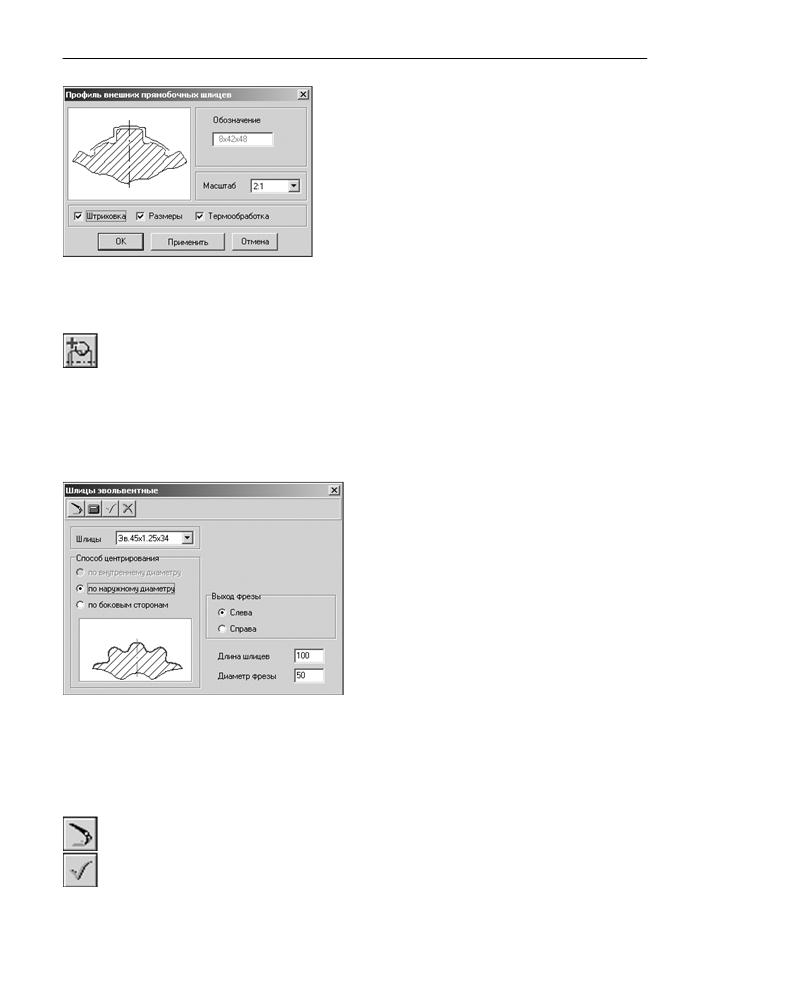

Профиль внешних прямобочных шлицев
Выделите в дереве ступеней и элементов внешнего контура дополнительный элемент
Шлицы прямобочные и нажмите кнопку Дополнительные элементы ступеней на
инструментальной панели внешнего контура. В раскрывшемся меню выберите строку
Профиль шлицев и щелкните левой клавишей мыши. На экране появится окно Про
филь внешних прямобочных шлицев (рис. 4.18).
1.
Выберите из стандартного ряда Масштаб изображения профиля шлица на чертеже. Что!
бы открыть список предлагаемых вариантов, нажмите кнопку с черным треугольником.
2.
Включите опции Штриховка и Размеры, чтобы показать эти атрибуты на изображении
профиля.
49
Часть II.
Построение вала
3.
Включите опцию Термообработка, чтобы обоз!
начить на чертеже поверхность, которая будет
подвергаться термообработке.
4.
Нажмите кнопку Применить, чтобы увидеть ре!
зультаты построения, не закрывая окно ввода па!
раметров.
5.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных из!
менений нажмите кнопку Отмена или клавишу <Esc>.
Рис. 4.18.
Шлицы эвольвентные
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шлицы. Откроется до!
полнительное меню с различными типами шлицев. Укажите тип Шлицы эвольвентные
и щелкните левой клавишей мыши. На экране появится окно, предназначенное для вво!
да параметров шлицев (рис. 4.19).
В верхней части окна находится панель инструментов. Она содержит кнопки вызова ко!
манд управления изображением проектируемого элемента (см. табл. 2.7 на стр. 31).
1. В поле Шлицы приводится обозначение шли!
цев, соответствующих диаметру активной сту!
пени вала и выбранной серии. Вы можете вы!
брать шлицы из списка, который откроется
при нажатии кнопки с черным треугольником.
Рекомендуется выбирать значение наружного
диаметра шлицев ближайшее к диаметру вала
активной ступени. При несовпадении диамет!
ров программа заменит диаметр ступени на
тот, который вы задали для шлицев.
2. Определите Способ центрирования шлицев —
выберите один из вариантов в группе Способ
Рис. 4.19.
центрирования.
3.
Определите, где будет Выход фрезы — слева или справа от торца проектируемой ступе!
ни.
4.
Введите значения Длины шлицев (по умолчанию она принимается равной длине конс!
труируемой ступени) и Диаметра фрезы. При вводе значений возможен вызов калькуля!
тора (см. раздел 2.6 на с. 30).
5.
Нажмите на панели инструментов кнопку Перестроить, чтобы увидеть результаты пос!
троения, не закрывая окно ввода параметров.
6.
После ввода параметров нажмите на панели инструментов кнопку OK.
50
Глава 4. Построение внешнего контура
Для выхода из диалога без сохранения внесенных изменений нажмите на панели инстру!
ментов кнопку Отмена или клавишу <Esc>.
Для внешних эвольвентных шлицев можно построить дополнительный элемент Про
филь шлицев. Это делается так же, как для внешних прямобочных шлицев (см.
раздел «Профиль внешних прямобочных шлицев» на с. 49).
Шлицы треугольные
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шлицы. Откроется до!
полнительное меню с различными типами шлицев. Укажите тип Шлицы треугольные
и щелкните левой клавишей мыши. На экране появится окно, предназначенное для вво!

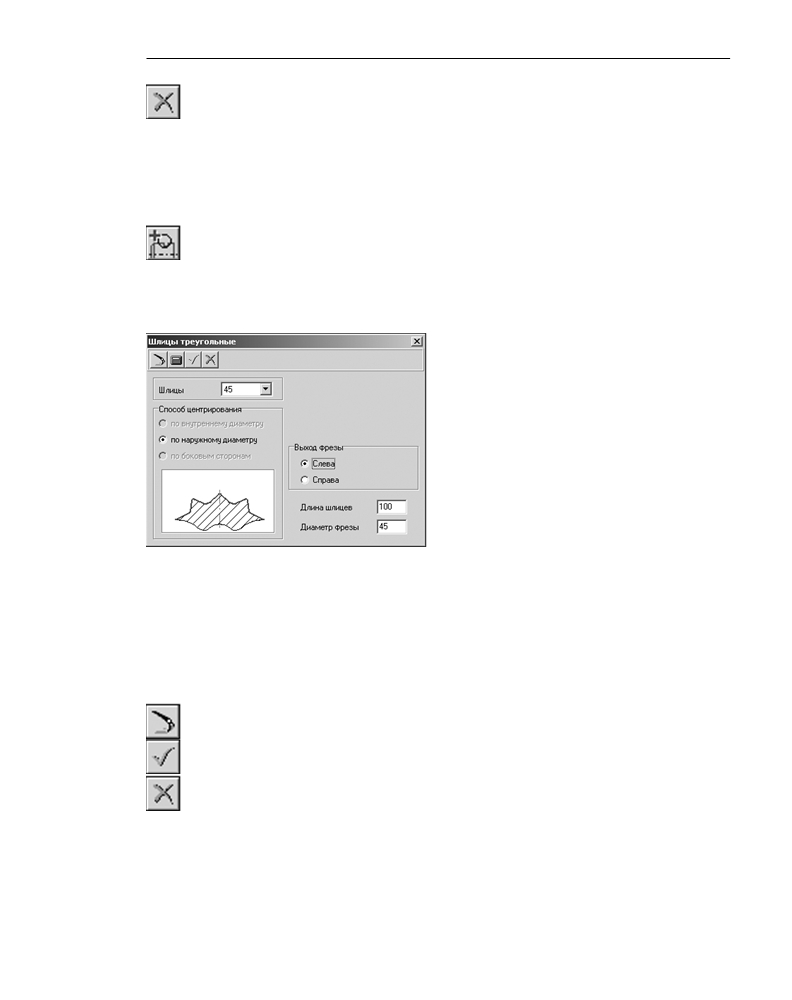

да параметров шлицев (рис. 4.20).
В верхней части окна находится панель инстру!
ментов. Она содержит кнопки вызова команд уп!
равления изображением проектируемого эле!
мента (см. табл. 2.7 на стр. 31).
1. В поле Шлицы приводится обозначение шли!
цев, соответствующих диаметру активной сту!
пени вала и указанной серии. Вы можете вы!
брать шлицы из списка, который откроется
при нажатии кнопки с черным треугольником.
Рекомендуется выбирать значение наружного
диаметра шлицев ближайшее к диаметру вала
активной ступени.
Рис. 4.20.
При несовпадении диаметров программа заменит диаметр ступени на тот, который вы
задали для шлицев.
2. Определите, где будет Выход фрезы — слева или справа от торца проектируемой ступе!
ни.
3. Введите значения Длины шлицев (по умолчанию она принимается равной длине конс!
труируемой ступени) и Диаметра фрезы. При вводе значений возможен вызов калькуля!
тора (см. раздел 2.6 на с. 30).
4. Нажмите на панели инструментов кнопку Перестроить, чтобы увидеть результаты пос!
троения, не закрывая окно ввода параметров.
5. После ввода параметров нажмите на панели инструментов кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите на панели инстру!
ментов кнопку Отмена или клавишу <Esc>.
Расчет шлицевого соединения
Вы можете рассчитать на прочность и износостойкость шлицы, которые являются конс!
труктивным элементом модели КОМПАС SHAFT 2D V6. Расчет выполняется посредством
специализированного модуля, являющегося частью системы КОМПАС SHAFT 2D V6.
51
Часть II.
Построение вала
Расчету подлежат только шлицы, передающие крутящий момент от элемента механичес!
кой передачи.
По результатам расчета формируется отчет в формате FastReport. Готовый отчет может
быть распечатан, отредактирован, сохранен в файле формата frf.
Вы можете вызвать модуль расчета шлицевого соединения из окон, в которых задаются
параметры шлицев, при помощи кнопки с изображением калькулятора.

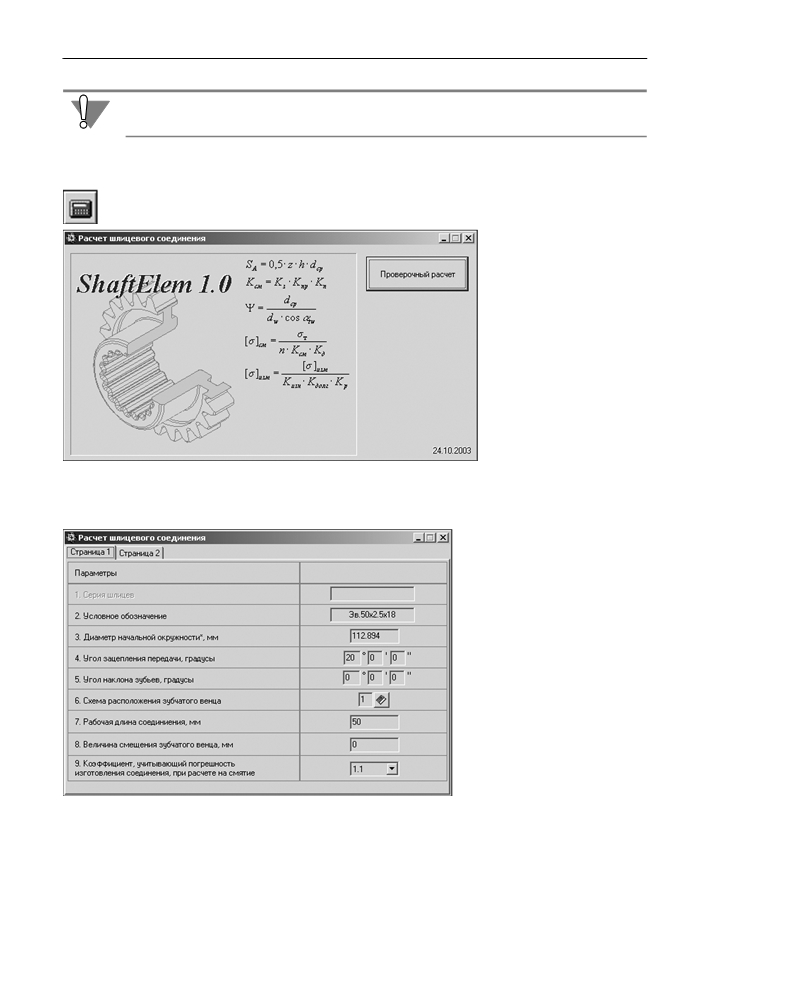

После загрузки модуля на
экране появится окно
Расчет шлицевого со
единения (рис. 4.21).
Чтобы приступить к вводу
исходных данных, нажми!
те кнопку Проверочный
расчет.
Рис. 4.21.
Раскроется окно, предназначенное для ввода данных (рис. 4.22). Оно содержит две
вкладки — Страница 1 и Страница 2.
На вкладке Страница 1 для
рассматриваемых шлицев по!
казаны:
▼ Серия
(для прямобочных
шлицев);
▼ Условное обозначение;
▼ Рабочая длина шлицевого
соединения.
Эти данные считываются из
списка параметров модели
КОМПАС SHAFT 2D V6.
Рис. 4.22.
1. Если элемент механической передачи, нагружающий шлицы, сделан заодно с валом, в
списке параметров для расчета будут указаны характеристики зубчатого зацепления:
▼ Диаметр начальной окружности;
▼ Угол зацепления;
52
Глава 4. Построение внешнего контура
▼ Угол наклона зубьев.
Если эти параметры отсутствуют, их необходимо ввести вручную.
При расчете шлицев берется нагрузка от зубчатого колеса с внешними зубьями, распо!
ложенного ближе к правому краю модели КОМПАС SHAFT 2D V6.
2.

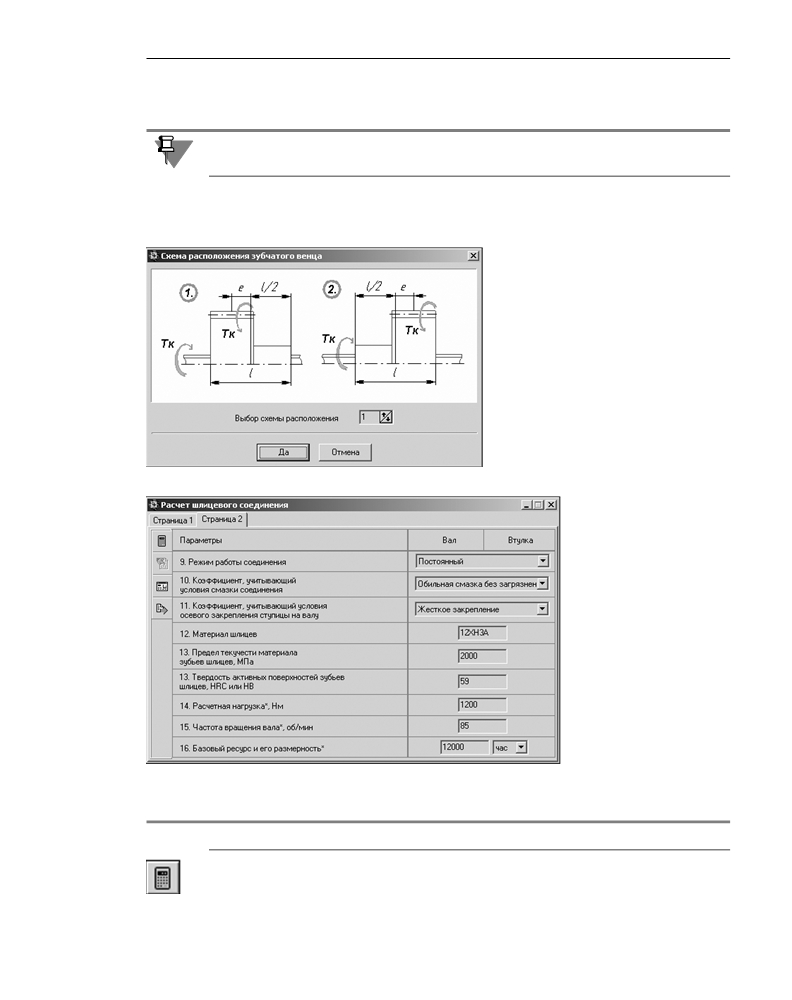

Выберите схему расположения зубчатого венца. Для этого нажмите кнопку с изображе!
нием книги, введите в открывшемся окне номер нужного варианта (рис. 4.23) и нажмите
кнопку Да.
3.
Введите Величину смещения зубча
того венца. На схеме эта величина
обозначена буквой e.
4.
Укажите величину Коэффициента,
учитывающего погрешность изго
товления соединения. Для этого
нажмите кнопку с черным треу!
гольником и выберите коэффици!
ент из предлагаемого списка.
5.
Для продолжения ввода данных и
расчета раскройте вкладку Стра
ница 2 (рис. 4.24).
Рис. 4.23.
Панель
инструментов,
расположенная в левой
части вкладки, содержит
кнопки вызова команд
управления
расчетом
(табл. 4.1).
Рис. 4.24.
Табл. 4.1. Команды управления расчетом шлицев
Команда
Описание команды
Расчет
Команда предназначена для запуска проверочного расчета шлицев
с указанными параметрами.
53
Часть II.
Построение вала
Табл. 4.1. Команды управления расчетом шлицев
Команда
Описание команды
Просмотр
Команда предназначена для вывода на экран результатов расчета в
результатов
виде отчета, выполненного в FastReport. Из окна отчета возможен
расчета
вывод результатов на принтер.
Возврат
Команда предназначена для перехода к стартовому окну модуля.
в главное окно
Закончить
После вызова этой команды модуль расчета шлицев заканчивает
расчеты
свою работу.
6.
Выберите из предлагаемых списков:
▼ Режим работы соединения;
▼ Коэффициент, учитывающий условия смазки соединения;
▼ Коэффициент, учитывающий условия осевого закрепления ступицы зубчатого колеса на
валу.
7.
Марка материала, из которого изготовлены шлицы, и его характеристики считываются
из списка параметров модели КОМПАС SHAFT 2D V6. Если данные параметры отсутству!
ют, их необходимо ввести вручную.
8.
Введите при помощи клавиатуры:
▼ величину Расчетной нагрузки на шлицы;
▼ Частоту вращения вала;
▼ Базовый ресурс работы соединения.
Базовый ресурс можно вводить в часах или в циклах. Укажите единицу измерения, вы!
брав ее из списка.
9.
После ввода данных нажмите на панели инструментов кнопку Расчет.
При отсутствии значения какой!либо запрашиваемой величины расчет выполняться не
будет. В этом случае необходимо ввести недостающие данные и вновь запустить расчет.
Если введенных данных достаточно для расчета, на экране появится окно Отчет. Оно
предназначено для просмотра и редактирования отчета, сформированного в результате
расчета шлицевого соединения.
Управление отчетом осуществляется при помощи кнопок, вынесенных на панель инстру!
ментов окна Отчет (табл. 4.2).
Табл. 4.2. Команды управления отчетом
Команда
Описание команды
Редактировать
Предназначена для перехода в режим редактирования отчета.
отчет
После выбора этой кнопки (или двойного щелчка мышью в поле
чертежа) текущая страница готового отчета будет открыта в
FastReport. Используя общие правила работы с дизайнером
отчетов, внесите изменения в документ.
54
Глава 4. Построение внешнего контура
Табл. 4.2. Команды управления отчетом
Команда
Описание команды
Сохранить
При помощи этой команды можно сохранить готовый отчет в
отчет
файле формата frp (FastReport).
Нажмите кнопку Сохранить. Откроется окно стандартного
диалога Windows. В этом окне выберите формат, укажите имя
файла и нажмите кнопку Сохранить.
Открыть
При помощи этой команды можно открыть файл формата frp,
отчет
содержащий отчет FastReport.
Нажмите кнопку Открыть. На экране появится окно
стандартного диалога Windows. Укажите файл с отчетом и
нажмите кнопку Открыть.
Печать
Нажмите эту кнопку, чтобы распечатать готовый отчет.
Страница
Нажмите эту кнопку, чтобы страница отчета заняла всю высоту
целиком
окна просмотра.
По ширине
Нажмите эту кнопку, чтобы страница отчета заняла всю ширину
страницы
окна просмотра.
Страница 100%
Нажмите эту кнопку, чтобы отчет отображался в окне
просмотра в масштабе 1:1.
Перейти к
Нажмите эту кнопку, чтобы перейти к первой странице отчета.
первой странице
Перейти к
Нажмите эту кнопку, чтобы перейти к предыдущей странице
предыдущей
отчета.
странице
Перейти к
Нажмите эту кнопку, чтобы перейти к следующей странице
следующей
отчета.
странице
Перейти к
Нажмите эту кнопку, чтобы перейти к последней странице
последней
отчета.
странице
55
содержание .. 1 2 3 4 ..
