Глава 13. Файл пользовательских меню
Внутри раздела перечисляются строки меню (отдельные команды) и вложенные в раз!
дел подменю (названия групп команд), которые, в свою очередь, также могут содержать
строки меню и подменю.
Строка меню записывается в виде:
MENUITEM "nаme" FLАGS, где
name
— имя меню,
FLAGS — комбинация флагов (см. табл. 13.4 на с. 156).
Вложенный раздел меню — подменю — записывается в виде:
РOРUР "nаme", где
name
— имя подменю (оно появляется в меню).
Подменю, как и содержащее его меню, должно начинаться со слова BEGIN, заканчивать!
ся словом END и содержать строки меню (MENUITEM) и вложенные подменю (РOРUР).
Порядок формирования имени nаme в строке меню или подменю:
nаme = nаme1|nаme2, где
nаme1 — подстрока, которая появится в меню, т.е. название команды,
nаme2 — подстрока, которая будет подставлена в текст при выборе команды.
Если имя nаme состоит из одной подстроки (имеет вид nаme = nаme), то эта подстрока
появится в меню и будет подставлена в текст.
Подстрока nаme1 может содержать управляющий символ &. Символ, следующий за ним,
подчеркивается — он будет служить акселератором. Символ!акселератор позволяет вы!
звать команду с помощью клавиатуры, нажав соответствующую клавишу. Меню, содер!
жащее вызываемую команду, при этом должно отображаться на экране. Например, в
файле Graphic.pmn есть строка MENUITEM "&Полировать|Полировать". В пользователь!
ском меню она появляется в виде Полировать, а буква «П» будет служить акселерато!
ром, т.е. после вызова меню, содержащего команду Полировать, для вызова этой коман!
ды достаточно будет нажать на клавиатуре клавишу <П>.
Подстрока nаme2 может содержать различные управляющие символы, которые опреде!
ляют вид строки, подставляемой в текст. Ниже даны варианты конструкций с использо!
ванием этих управляющих символов и описано назначение каждой конструкции.
1.
Вставка индексов
Конструкция вида $XX;YY$ позволяет вставить в документ верхний и нижний ин!
дексы.
Подстрока, введенная после первого символа $, будет вставлена в документ в ви!
де верхнего индекса. Если после первого символа $ введен символ ;, то подстрока
после этого символа будет вставлена в виде нижнего индекса. Следующий сим!
вол $ завершает ввод индексов. Если символ ; отсутствует или между ним и завер!
шающим $ находится пустая строка, будет вставлен только верхний индекс. Если
между первым $ и ; находится пустая строка, будет вставлен только нижний ин!
декс.
Строка меню АА$XX;YY$BB будет вставлена в документ в виде:
151
Часть IV. Служебные текстовые файлы
Строка меню может содержать несколько индексов. При этом необходимо, чтобы
$, открывающий индекс, был отделен от $, закрывающего предыдущий индекс,
хотя бы одним знаком. Если строка меню содержит последовательность $$, то в
документ будет вставлен одиночный символ $.
Символы s, m или l позволяют управлять размером символов индекса. Они долж!
ны располагаться после управляющего символа $. Действие символов, управляю!
щих размером, распространяется на весь индекс. Текст после s будет иметь ма!
лую, m — среднюю, l — полную высоту. По умолчанию текст индекса имеет
полную высоту.
Пример ввода индексов и управления размером индекса приведен в табл. 13.2.
Табл. 13.2. Вставка индексов в документ; управление размером индекса
Строка меню
Отображаемая
Строка,
Высота индекса
команда меню
вставленная
в документ
MENUITEM "L min в кубе|L$3;min$"
L min в кубе
полная
MENUITEM "L min в кубе|L$l3;min$"
MENUITEM "L min в кубе|L$s3;min$" L min в кубе
малая
2. Вставка дробей
Конструкция вида $bXX;YY$ или $dXX;YY$ позволяет вставить в документ
дробь.
Подстрока, введенная после символа $b или $d, будет вставлена в документ в виде
числителя дроби. Если после символа $b ($d) введен символ ;, то подстрока после
этого символа будет вставлена в виде знаменателя дроби. Следующий символ $
завершает ввод дроби. Если символ ; отсутствует или между ним и $ находится
пустая строка, дробь имеет только числитель. Если между $b ($d) и ; находится
пустая строка, дробь имеет только знаменатель.
Строка меню АА$dXX;YY$BB или АА$bXX;YY$BB будет вставлена в документ в
виде:
Символы s, m или l позволяют управлять размером символов дроби. Они должны
располагаться после управляющего символа $b ($d). Действие символов, управ!
ляющих размером, распространяется на всю дробь. Текст после s будет иметь ма!
лую, m — среднюю, l — полную высоту. По умолчанию дроби имеет полную вы!
соту.
Пример ввода дробей и управления размером дроби приведен в табл. 13.3.
152
Глава 13. Файл пользовательских меню
Табл. 13.3. Вставка дробей в документ; управление размером дроби
Строка меню
Отображаемая
Строка,
Высота дроби
команда меню
вставленная
в документ
MENUITEM "Посадка с зазором H7/
h6|$bH7;h6$"
Посадка с
полная
зазором H7/h6
MENUITEM "Посадка с зазором H7/
h6|$blH7;h6$"
MENUITEM "Посадка с зазором H7/
Посадка с
малая
h6|$bmH7;h6$"
зазором H7/h6
Строка меню может содержать несколько дробей.
3.
Вставка спецзнаков и символов
3.1.
Вставка спецзнаков системы КОМПАС
АА@XXXBB
В текст будет вставлена строка вида
АА+спецзнак №XXX из файла Graphic.sss+BB. Номера, изображения и названия
спецзнаков КОМПАС!3D приведены в Приложении.
Например, в файле Graphic.pmn есть строка
MENUITEM "2 отверстия диаметра 20|2 отв. @00220".
В пользовательском меню она появляется в виде
2 отверстия диаметра 20.
В текст при ее выборе будет внесена строка
Таким образом, конструкция @002 в файле Graphic.pmn заменяет значок диамет!
ра.
Спецзнаки №№ 78-80, 83, 93-99, 171, 172 содержат текст (например, № 80 —
текст в рамке). Этот текст, в свою очередь, может содержать другие спецзнаки.
Все символы, стоящие в подстроке name2 после номера любого спецзнака, содер!
жащего текст, считаются формирующими текст данного спецзнака (включая уп!
равляющие символы).
Например, в файле Graphic.pmn есть строка
MENUITEM "Корень из одной третьей|@098$b1;3
$".
В пользовательском меню она появляется в виде
Корень из одной третьей.
В текст при ее выборе будет внесена строка
153
Часть IV. Служебные текстовые файлы
3.2. Вставка символов из шрифтов, установленных в операционной системе
АА^(FNAME)XXXBB
В текст будет вставлена строка вида
АА+символ с номером XXХ из шрифта FNAME+BB
Чтобы определить имя шрифта, начертание и код символа, можно использовать,
например, стандартное приложение Windows Таблица символов (рис. 13.3).
Коды символов, отображаемые в Таблице символов, представлены в шестнадцати!
ричной системе счисления. Коды символов, используемых в файле пользовательских
меню, должны быть представлены в десятичной системе счисления. Чтобы перевести
числа из одной системы счисления в другую, можно использовать, например, Кальку
лятор Windows.

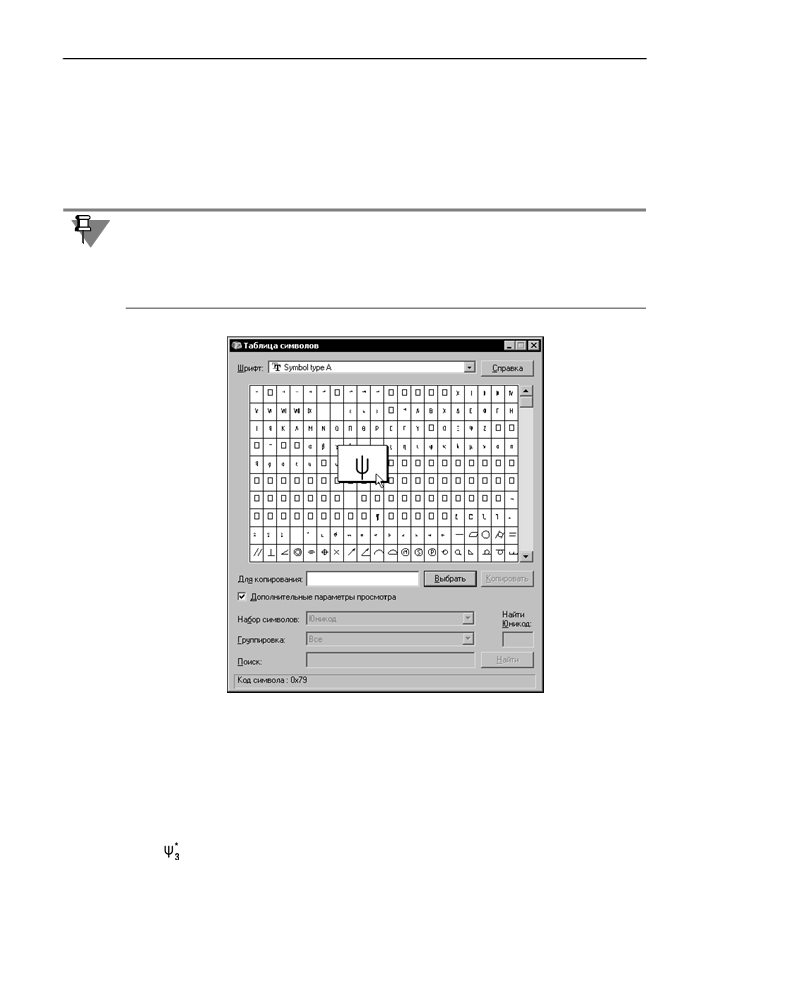

Рис. 13.3. Окно приложения Таблица символов
Например, в файле Graphic.pmn есть строка
MENUITEM "Число оборотов барабана при макс. деформации|^(Symbol Type
A)121$m*;3
$=".
В пользовательском меню она появляется в виде
Число оборотов барабана при макс. деформации.
В текст при ее выборе будет вставлена строка
3.3. Вставка символов из текущего шрифта
АА^XXXBB
154
Глава 13. Файл пользовательских меню
В текст будет вставлена строка вида
АА+символ с кодом XXX из текущего шрифта текста+BB
Код символа определяется так же, как для вставки символа из определенного
шрифта (см. п. 3.2 на с. 154).
Если в текст требуется вставить сами символы @, ^, ~, $, & из текущего шрифта, то
вместо конструкций, содержащих номера символов, следует использовать конструкции
@@, ^^, ~~, $$, && соответственно.
При задании кода спецзнака (символа) необходимо учитывать следующие особенности.
▼ Максимальное количество знаков для кода — три. Остальные цифры считаются текс!
том, следующим за спецзнаком (символом). Если код состоит менее чем из трех знаков,
и сразу после спецзнака (символа) идут цифры текста, то для корректного распознава!
ния кода можно использовать один из следующих приемов:
▼ ввести символ ~ после кода,
▼ ввести нули перед кодом.
Таким образом, вставка в документ строки ±1°30' может быть обеспечена наличием в
файле Graphic.pmn как строки
MENUITEM "Плюс минус 1 градус 30 минут|@3~1@1~30'",
так и строки
MENUITEM "Плюс минус 1 градус 30 минут|@0031@00130'".
В пользовательском меню она появится в виде
Плюс минус 1 градус 30 минут.
▼ Если в качестве кода спецзнака (символа) введено число больше 255, то код находится
как остаток от целочисленного деления заданного числа на 256.
Вместо основных конструкций для вставки спецзнаков и символов — АА@XXXXBB,
АА^(FNAME)XXXBB и АА^XXXBB
— могут использоваться дополнительные:
АА&XXBB, АА#(FNAME)XXBB и АА#XXBB соответственно. Единственное отличие
дополнительных конструкций от основных состоит в том, что в них для кода символа мо!
жет использоваться только две цифры: XX, а не XXX.
4.
Вставка переноса строки
АА@/BB
В текст будут вставлены две строки: АА и BB.
Например, в файле Graphic.pmn есть строка
MENUITEM "Вентиль запорный угловой| Вентиль запорный@/угловой".
В пользовательском меню она появляется в виде
Вентиль запорный угловой.
В документ при ее выборе будут внесены две строки:
Вентиль запорный
угловой
Таким образом, конструкция @/ в файле Graphic.pmn является знаком переноса
строки.
155
Часть IV. Служебные текстовые файлы
Если ячейка таблицы основной надписи настроена для ввода однострочного текста, пе!
ренос строк будет проигнорирован.
Табл. 13.4. Флаги для MENUITEM
Флаг
Назначение
SEРАRАTOR
Отрисовка горизонтальной линии!разделителя. Любой текст и
флаги игнорируются.
MENUBREАK
Помещение команды меню в новую колонку.
DISАBLED или
Команда меню недоступна для выполнения и отображается серым
цветом.
GRАYED
Допускается комбинация флагов, разделенных пробелами или запятыми.
Ниже приведен фрагмент файла Grарhic.рmn, на примере которого вы можете ознако!
миться со структурой и синтаксисом этого файла.
MENU 12
BEGIN
MENUITEM "Меню, настраиваемое пользователем (Grарhic.рmn MENU 12)" GRAYED
MENUITEM SEРАRАTOR
MENUITEM "&Николаева И.В. Вице!президент|Николаева И.В."
MENUITEM SEРАRАTOR
РOРUР "Разработчики"
BEGIN
MENUITEM "&Поликарпов П.П. Нач. отдела|Поликарпов П.П."
MENUITEM SEРАRАTOR
MENUITEM "&Иванов И.И.|Иванов И.И."
MENUITEM "П&етров П.П.|Петров П.П."
MENUITEM "&Сидоров С.С.|Сидоров С.С."
END
РOРUР "Технологи"
BEGIN
MENUITEM "&Семенов Ю.Ю. Нач. отдела|Семенов Ю.Ю."
MENUITEM SEРАRАTOR
MENUITEM "&Дубинина А.Б.|Дубинина А.Б."
MENUITEM "&Петрова М.Я.|Петрова М.Я."
MENUITEM "П&оловинин И.И.|Половинин И.И."
156
Глава 13. Файл пользовательских меню
END
РOРUР "Нормоконтроль"
BEGIN
MENUITEM "&Буянов М.Ю. Нач. отдела|Буянов М.Ю."
MENUITEM SEРАRАTOR
MENUITEM "&Поликарпов П.П.|Поликарпов П.П."
MENUITEM "&Самохвалов А.А.|Самохвалов А.А."
END
END
Этому разделу файла пользовательского меню соответствует меню, вызываемое при
вводе фамилий должностных лиц в графы основной надписи (рис. 13.2 на с. 148).
При редактировании файла пользовательского меню нужно помнить, что некоторые его
разделы используются системой для полуавтоматического ввода текста при простанов!
ке размеров и технологических обозначений (например, из пользовательского меню
можно выбрать значение параметра шероховатости). Редактировать соответствующие
разделы не рекомендуется, т.к. они содержат стандартные тексты и значения.
157
Глава 14.
Справочный файл плотностей
При расчетах МЦХ тел вращения и выдавливания вы можете не вводить значение плот!
ности материала вручную, а выбрать его из специального справочного файла. Этот же
файл используется для выбора материала при настройке свойств моделей.
Наименования материалов и соответствующие им значения плотностей хранятся в фай!
ле Grарhic.dns, расположенном в подпапке \Sys главной папки КОМПАС!3D.
Файл Grарhic.dns — текстовый файл формата АNSI, доступный для непосредственного
редактирования пользователем.
Разделы в файле открываются и закрываются символами «{» и «}» соответственно. На!
звание раздела должно находиться на той же строке, что и открывающая скобка. Разде!
лы могут быть вложенными. Пробелы не являются значащими символами и не влияют
на последующее отображение строк в справочном диалоге на экране.
Ниже приводится фрагмент файла Grарhic.dns, который описывает раздел Металлы, со!
держащий два подраздела — Алюминиевые сплавы и Бронзы.
{ Металлы
{ Алюминиевые сплавы
АД, АД1
= 2.71
Д1
= 2.80
}
{ Бронзы
Бр.АЖ9!4
= 7.50
Бр.АЖМц10!3.5 = 7.50
Бр.КМц3!1
= 8.40
}
158
Глава 15.
Файл кодов и наименований
Номенклатура конструкторских документов установлена ГОСТ 2.102-68. Согласно этому
стандарту каждому типу документа соответствуют определенные код и наименование.
При работе с КОМПАС!3D коды и наименования неосновных конструкторских, эксплуа!
тационных, ремонтных документов и схем извлекаются из файла Graphic.kds.
Содержимым этого файла определяются:
▼ наполнение диалога Коды и наименования, возникающего после вызова команды
вставки кода и наименования,
▼ стандартные коды и наименования, используемые
▼ при автоматическом заполнении основной надписи спецификации,
▼ при отключении показа наименования изделия в объекте спецификации,
▼ при синхронизации основной надписи чертежа и модели.
Изменение файла Graphic.kds средствами КОМПАС!3D невозможно. Однако файл явля!
ется текстовым, поэтому он может быть открыт и отредактирован любым текстовым ре!
дактором, например, Блокнотом, входящим в состав Windows.
Разделы в файле открываются и закрываются символами { и } соответственно. Название
раздела должно находиться на той же строке, что и открывающая скобка. Разделы могут
быть вложенными. Это позволяет формировать древовидную структуру типов докумен!
тов. Пробелы не являются значащими символами и не влияют на отображение строк в
диалоге.
Ниже приводится фрагмент файла Graphic.kds, который описывает раздел Документы
ремонтные диалога Коды и наименования (рис. 15.1). Этот раздел содержит подраз!
делы:
▼ Капитальный ремонт;
▼ Средний ремонт.
Пример показывает соответствие структуры и содержимого файла Graphic.kds структуре
и содержимому диалога.
159
Часть IV. Служебные текстовые файлы

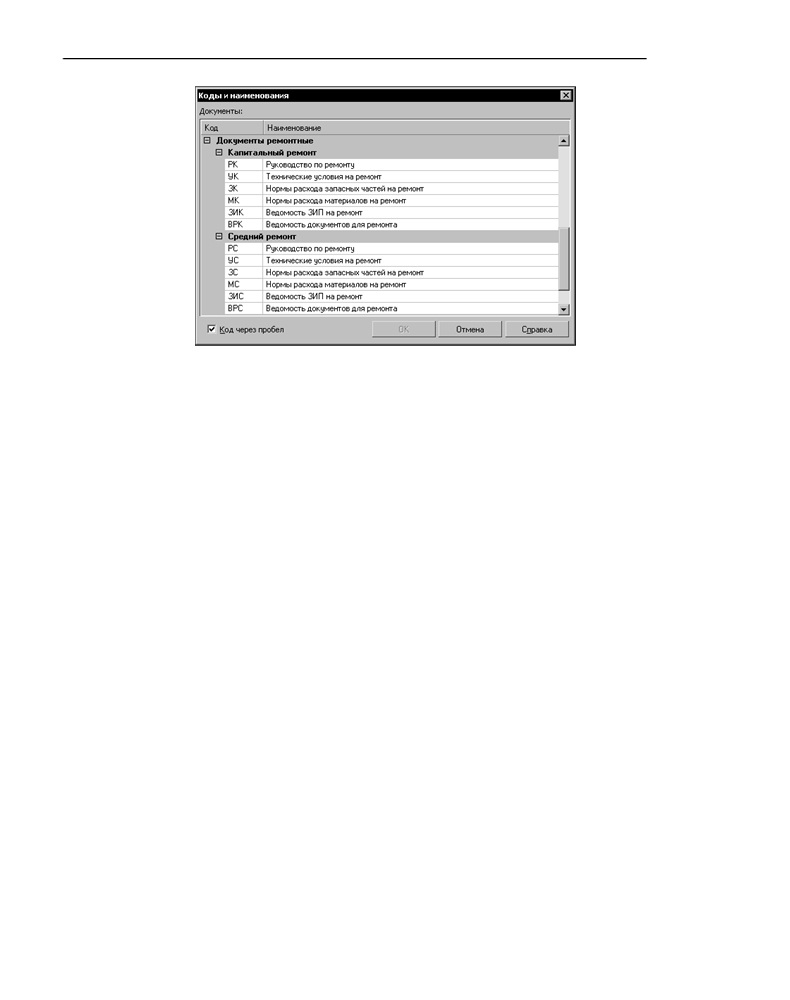

Рис. 15.1. Диалог Коды и наименования; раздел Документы ремонтные
{Документы ремонтные
{Капитальный ремонт
РК = Руководство по ремонту
УК = Технические условия на ремонт
ЗК = Нормы расхода запасных частей на ремонт
МК = Нормы расхода материалов на ремонт
ЗИК = Ведомость ЗИП на ремонт
ВРК = Ведомость документов для ремонта
}
{Средний ремонт
РС = Руководство по ремонту
УС = Технические условия на ремонт
ЗС = Нормы расхода запасных частей на ремонт
МС = Нормы расхода материалов на ремонт
ЗИС = Ведомость ЗИП на ремонт
ВРС = Ведомость документов для ремонта
}
Файл Graphic.kds должен находиться в папке, путь к которой указан системной перемен!
ной SYS. По умолчанию это папка \Sys системы КОМПАС!3D.
Наличие файла кодов и наименований проверяется системой в следующих случаях:
▼ при вызове команды вставки кодов и наименований,
▼ при создании объекта спецификации в чертеже с заполненной основной надписью,
▼ при переходе в подчиненный режим работы с объектами спецификации в чертеже с за!
полненной основной надписью,
160
Глава 15. Файл кодов и наименований
▼ при открытии чертежа с заполненной основной надписью и с таблицей спецификации на
листе,
▼ при открытии спецификации, имеющей хотя бы один объект и заполненную основную
надпись,
▼ при открытии спецификации, основная надпись которой связана с подключенным к ней
документом.
Наличие файла кодов и наименований проверяется один раз за сеанс работы, т.е. в том
из перечисленных случаев, который наступит раньше.
Если файл Graphic.kds отсутствует в папке, которая задана по умолчанию, то на экране
появляется диалог, показанный на рисунке 15.2.
Кнопки этого диалога описаны в таблице 15.1.

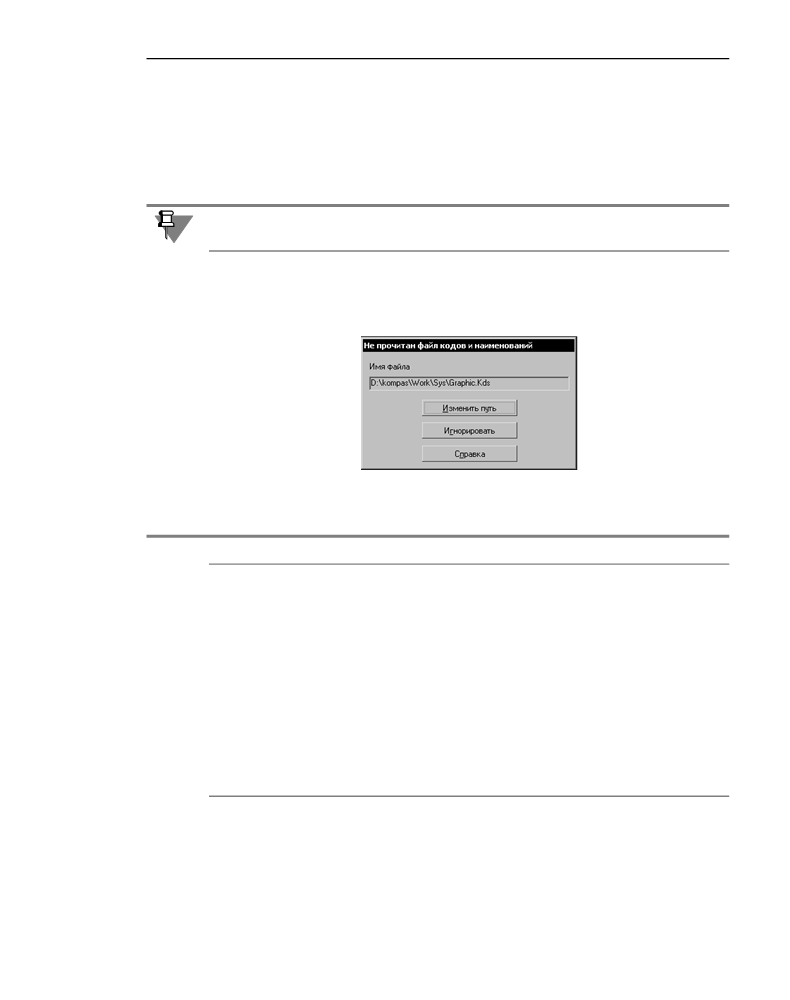

Рис. 15.2. Диалог замены файла кодов и наименований
Табл. 15.1. Кнопки диалога замены файла кодов и наименований
Кнопка
Позволяет
Изменить путь Искать файл кодов и наименований на диске. После нажатия этой
кнопки на экране появляется стандартный диалог открытия файлов
Windows. Вы можете указать любой файл (в том числе с
расширением, отличным от kds), структура которого соответствует
структуре файла кодов и наименований.
Указанный файл используется только в текущем сеансе работы.
При следующем запуске система снова будет разыскивать файл
Graphic.kds в папке, указанной в переменной SYS.
Игнорировать
Отказаться от использования файла Graphic.kds в текущем сеансе
работы. После нажатия этой кнопки автоматизированный ввод и
обработка кодов и наименований при работе со спецификацией
будут невозможны до конца сеанса.
161
Глава 16.
Файл конфигурации Менеджера библиотек
Файлы конфигурации Менеджера библиотек содержат описание структуры Менеджера
библиотек. Они имеют расширение lms. Эти файлы используются в следующих случаях:
▼ первоначальное наполнение Менеджера библиотек,
▼ выполнение команды Обновить Менеджер библиотек.
При запуске Менеджера библиотек или вызове команды Обновить менеджер библи
отек выполняются следующие действия.
▼ Анализ файла конфигурации.
▼ Проверка наличия файлов библиотек, указанных в файле конфигурации, в папке \Libs
системы КОМПАС.
▼ Добавление найденных файлов в Менеджер библиотек в соответствии с заданной струк!
турой.
Если перед вызовом команды Обновить менеджер библиотек в Менеджере были
библиотеки, которые не описаны в файле конфигурации, они остаются без изменений.
Если в Менеджере были библиотеки, которые описаны в файле конфигурации, но рас!
положены по путям, которые не соответствуют этому файлу, их положение в Менеджере
не изменится. Повторное добавление библиотек не выполняется.
Изменение файла конфигурации средствами КОМПАС!3D невозможно. Однако файл яв!
ляется текстовым, поэтому он может быть создан или отредактирован любым текстовым
редактором, например, Блокнотом, входящим в состав Windows.
Файлов конфигурации может быть несколько. Состав Менеджера библиотек формиру!
ется с использованием содержания всех файлов конфигурации. Пользовательским
файлам конфигурации Менеджера библиотек необходимо присваивать расширение lms
и сохранять в папке \Sys системы КОМПАС.
Каждая строка файла содержит описание подключаемой библиотеки и состоит из сле!
дующих частей:
▼ путь к библиотеке в Менеджере,
▼ имя файла библиотеки,
▼ комментарий.
Части строки файла предваряются следующими условными обозначениями:
▼ /d путь к библиотеке в Менеджере; элементы пути разделяются вертикальной чертой |,
▼ /f имя файла библиотеки,
▼ /c комментарий.
Ниже приводится фрагмент файла Graphic.lms, входящего в комплект поставки КОМ!
ПАС!3D.
/d!Примеры библиотек|Обозначения/f!Graphic.lfr/c!Библиотека конструктивных элемен!
тов
/d!Примеры библиотек|Обозначения/f!Tech.lfr/c!Библиотека технологических обозначе!
ний
162
Глава 16. Файл конфигурации Менеджера библиотек
Пример структуры Менеджера библиотек, сформированной в соответствии с этим фраг!
ментом, изображен на рис. 16.1.

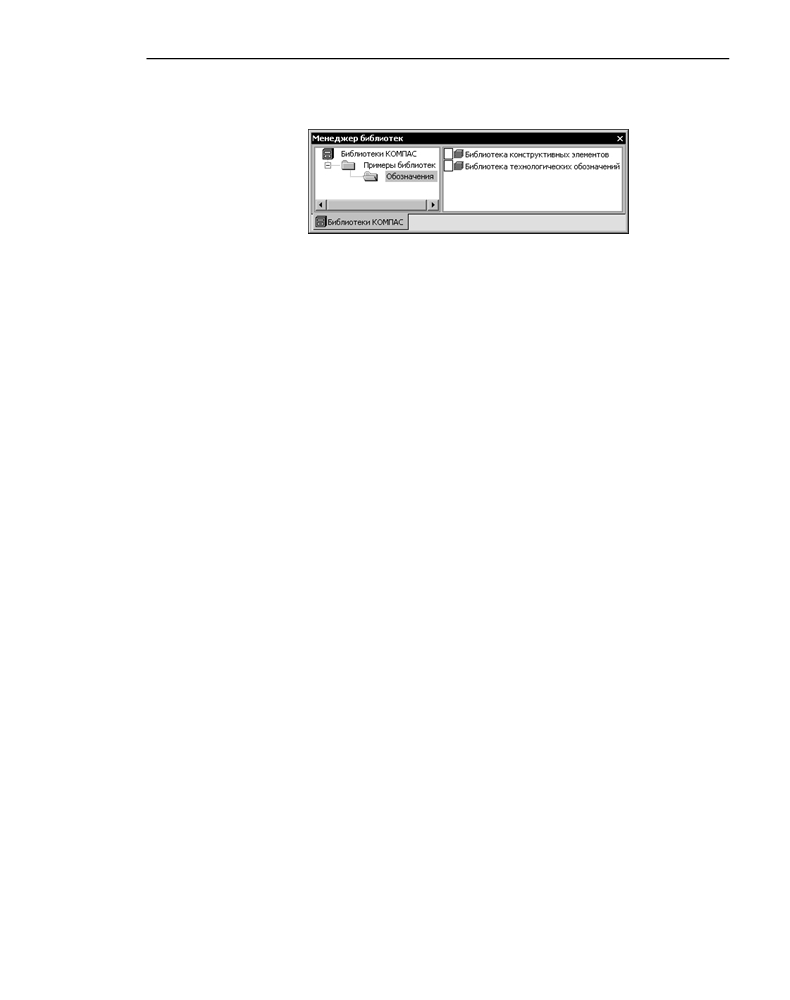

Рис. 16.1. Пример структуры Менеджера библиотек
163

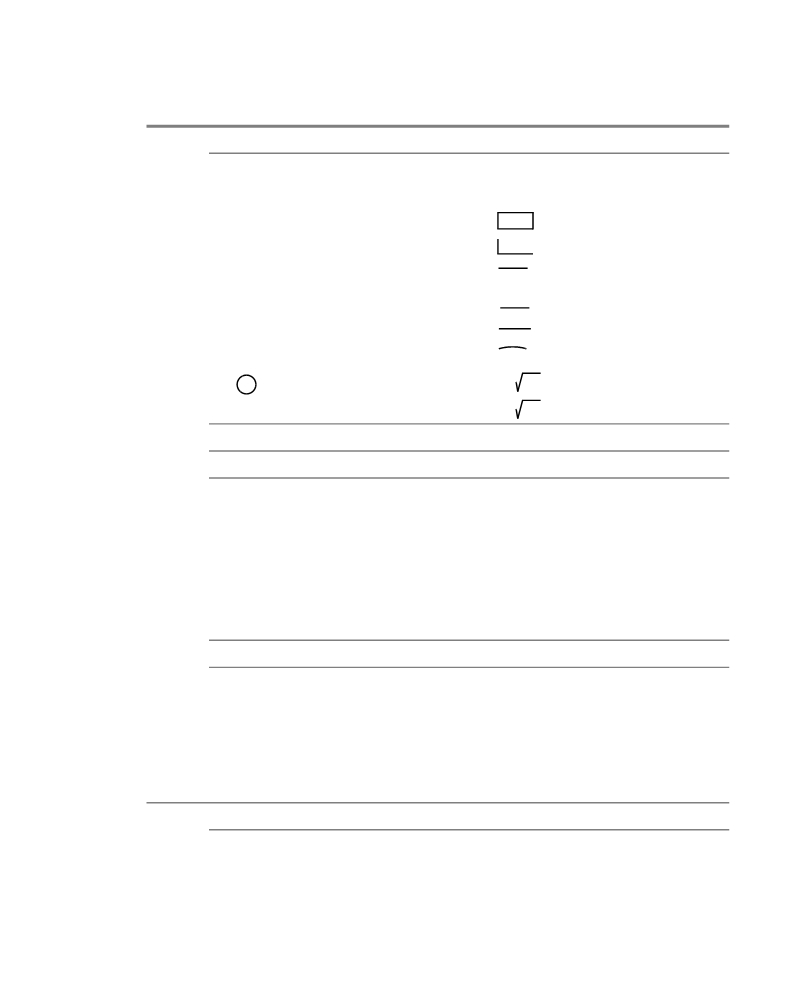

Приложение. Спецзнаки КОМПАС 3D
I. Простановка размеров
1
Градус
6
Меньше или равно
Å
<
2
Диаметр
7
Больше или равно
Ç
>
3
Плюс!минус
80
abcd
Текст в рамке
±
82
Минус!плюс
83
abcd
Размер притупления
í
4
Умножить
95
abcd
Надчеркнутый текст
•
14
Квадрат
96
abcd
Подчеркнутый текст
É
77
R
Радиус
169
abcd
Перечеркнутый текст
81
Метрическая резьба
97
abcd
Текст с дугой
M
90
Сфера
98
AB CD EF
Квадратный корень
3
68
Символ &
99
AB
CD EF
Кубический корень
&
5
Приблизительно равно
=
I.I Звезда с индексом
Звезда
105
Звезда с индексом 5
100 *
%
8
**
Две звезды
106
^
Звезда с индексом 6
Звезда с индексом 1
107
Звезда с индексом 7
101 !
&
Звезда с индексом 2
108
Звезда с индексом 8
102 @
*
Звезда с индексом 3
109
Звезда с индексом 9
103 #
(
104
Звезда с индексом 4
110
Звезда с индексом 10
$
)
I.II Нижний индекс
111
Нижний индекс 1
116
Нижний индекс 6
1
6
112
Нижний индекс 2
117
Нижний индекс 7
2
7
113
Нижний индекс 3
118
Нижний индекс 8
3
8
114
Нижний индекс 4
119
Нижний индекс 9
4
9
115
Нижний индекс 5
120
Нижний индекс 0
5
0
II. Углы, уклоны, конусность
76
Уклон (влево)
13
Конусность (вправо)
Ì
Ï
11
Уклон (вправо)
9
Угол (влево)
Í
Ê
12
Конусность (влево)
69
Угол (вправо)
Î
Ë
165
КОМПАС 3D V10. Руководство администратора

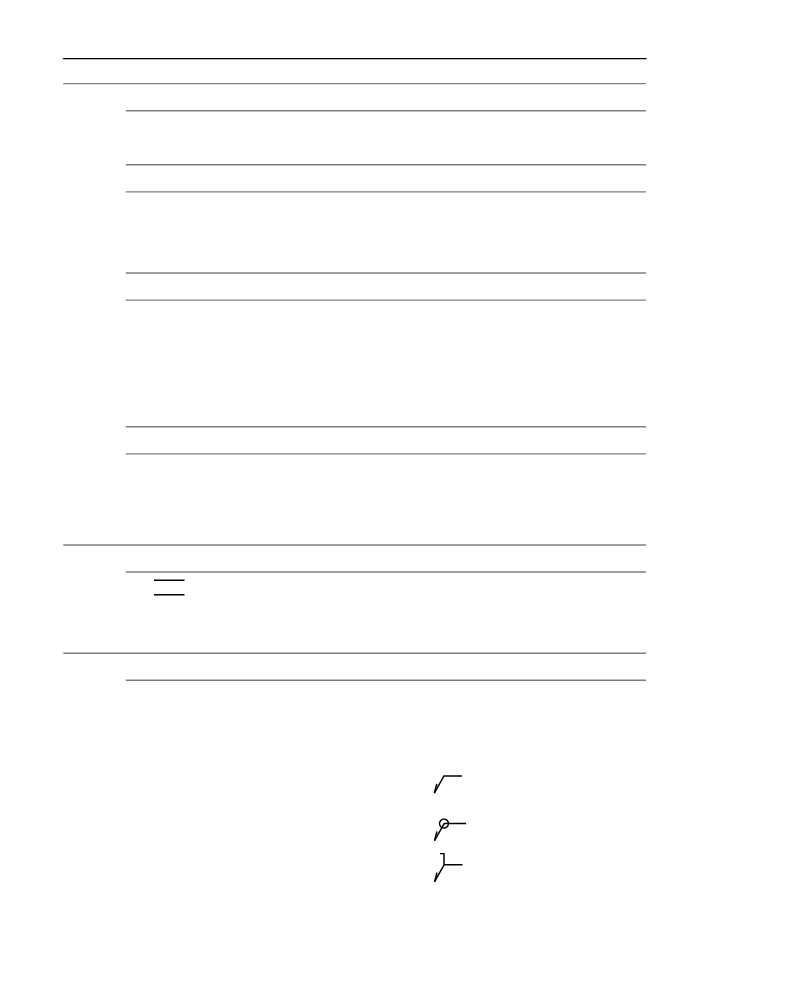

III. Допуски формы и расположения поверхностей
30 à
Зависимый допуск
32
á
Независимый допуск
31
â Выступающее поле допуска
III.I Допуск формы
16
Ð Допуск прямолинейности
23
Ó
Допуск цилиндричности
17
Ñ Допуск плоскостности
18
Ô
Допуск профиля
продольного сечения
22
Ò Допуск круглости
III.II Допуск расположения
24
Õ Допуск параллельности
19
Ù
Допуск симметричности
25
Ö Допуск
27
Ú
Позиционный допуск
перпендикулярности
10
× Допуск наклона
33
Û
Допуск пересечения осей
26
Ø Допуск соосности
III.III Суммарные допуски формы и расположения
28
Ü Допуск биения
20
Þ
Допуск формы
заданного профиля
29
Ý Допуск полного биения
21
ß
Допуск формы
заданной поверхности
IV. Направления неровностей шероховатости
70
Параллельное
73
Произвольное
M
71
Æ
Перпендикулярное
74
Ñ
Кругообразное
72
Û
Перекрещивающееся
75
Радиальное
R
V. Швы сварных соединений
34
å
Знак размера катета
40
ì
Шов по незамкнутой линии
35
æ Усиление шва снять
148
Знак монтажного шва
(лицевой)
36
ç Усиление шва снять
121
CD
Обозначение сварного шва
(оборотный)
AB EF
37
è Наплывы обр. с плавным
122
CD
Обозначение сварного шва.
переходом (лицевой)
AB EF
По контуру
CD
38
é Наплывы обр. с плавным
Обозначение сварного шва.
123
переходом (оборотный)
AB EF
Монтажный шов
166

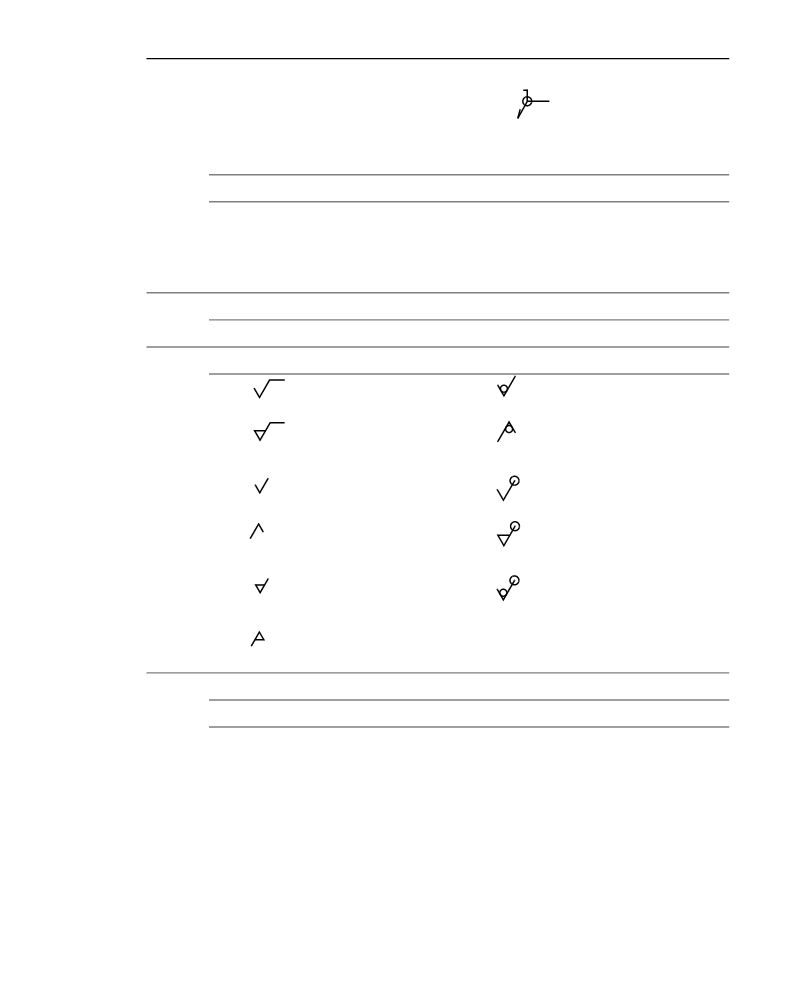

Приложение
15
ê
Шов прерыв. или точ.
CD
Обозначение сварного шва.
c шахм. расположением (1) 124
AB
EF
Монтажный шов по контуру
39
ë
Шов прерыв. или точ.
c шахм. расположением (2)
V.I Другие знаки
84
ï
Знак размера катета
86
ð
Знак размера катета
(перевернутый 1)
(перевернутый 3)
85
î
Знак размера катета
(перевернутый 2)
VI. Обозначения видов, разрезов и сечений
63
ã Повернуто
64
ä
Развернуто
VII. Знаки шероховатости
171
AB CDEF
Верхний.
91
Верхний. Без удаления
Изм. №3 ГОСТ 2.309-73
материала
172
AB CDEF
Верхний.
92
Нижний.
С удалением материала.
Без удаления материала
Изм. №3 ГОСТ 2.309-73
D
78
AB
Верхний
87
Шероховатость. Верхний.
По контуру
79
AB EF
Нижний
88
Шероховатость. Верхний. С
CD
удалением материала. По
контуру
D
93
AB
Верхний.
89
Шероховатость. Верхний.
С удалением материала
Без удаления материала. По
контуру
94
AB EF
Нижний.
CD
С удалением материала
VIII. Спецзнаки для совместимости с версией 4.x
VIII.I Римские цифры
41
1
Римская 1
46
6
Римская 6
42
2
Римская 2
47
7
Римская 7
43
3
Римская 3
48
8
Римская 8
44
4
Римская 4
49
9
Римская 9
45
5
Римская 5
50
0
Римская 10
167
КОМПАС 3D V10. Руководство администратора
VIII.II Знаки предопределенной шероховатости
Rz40
Rz20
65
Rz40
67
Rz20
Rz80
66
Rz80
VIII.III Греческий алфавит
51
a
Альфа строчная
57
S
Сигма прописная
52
b
Бета строчная
58
s
Сигма строчная
53
g
Гамма строчная
59
t
Тау строчная
54
D
Дельта прописная
60
f
Фи строчная
55
d
Дельта строчная
61
W
Омега прописная
56
p
Пи строчная
62
w
Омега строчная
IX. Условные обозначения профилей проката
130
Круг
139
Полособульб сдвоенный
131
Квадрат/прямоугольник
140
Уголок
132
Профиль шестигранный
141
Профиль тавровый
133
Профиль трехгранный
142
Профиль двутавровый
134
Профиль сегментный
143
Швеллер
135
Профиль трапециевидный
144 ff
Профиль рельсовый
136
Профиль овальный
145
Углобульб
137
Профиль полосовой
146
Профиль С!образный
равнополочный
138
Полособульб
147
Профиль зетовый
равнополочный
X. Номера изменений
149
1
Изменение №1
159
11
Изменение №11
150
2
Изменение №2
160
12
Изменение №12
151
3
Изменение №3
161
13
Изменение №13
152
4
Изменение №4
162
14
Изменение №14
153
5
Изменение №5
163
15
Изменение №15
154
6
Изменение №6
164
16
Изменение №16
155
7
Изменение №7
165
17
Изменение №17
156
8
Изменение №8
166
18
Изменение №18
168
содержание .. 7 8 9
