Аскон. Система проектирования спецификаций. Руководство

Глава 12. Создание простой спецификации, не связанной с другими документами

Ïðèìå-

Îáîçíà÷åíèå

Íàè ìåíîâàíèå

÷àíèå

Äîêóìåíòàöèÿ

À2

ÀÅÊÒ.620840.200 ÑÁ

Ñáî ðî÷íûé ÷åðòåæ

À4

ÀÅÊÒ.620840.200 ÏÑ

Ïàñ ïîðò

Ñáîðî÷íûå åäèíèöû

À3

ÀÅÊÒ.620840.210

Óêà çàòåëü óðîâíÿ

À4

ÀÅÊÒ.620840.220

Íàñ îñ

Äåòàëè

À2

ÀÅÊÒ.620840.201

Êîð ïóñ

À3

ÀÅÊÒ.620840.202

Êð û øêà

À4

ÀÅÊÒ.620840.203

Ïðî áêà

À4

ÀÅÊÒ.620840.204

Çàù åëêà ëåâàÿ

À4

ÀÅÊÒ.620840.205

Çàù åëêà ïðàâàÿ

À4

ÀÅÊÒ.620840.206

Ðåø åòêà

À4

ÀÅÊÒ.620840.206-05

Ðåø åòêà

À4

ÀÅÊÒ.620840.206-06

Ðåø åòêà

ÀÅÊÒ.620840.200

Èçì.

Ëèñò

¹ äîêóì.

Ïîä ï.

Äàòà

Ðàçðàá.

Êóçíåöîâ

Ëèò.

Ëèñò

Ëèñ òîâ

Ïðîâ.

Íèêèôîðîâ

Ôèëüòð

Í.êîíòð.

Ñàâèíà

ÏÎ "Àëüôà"

Óòâ.

Êîïèðîâàë

Ôîð ìàò A4

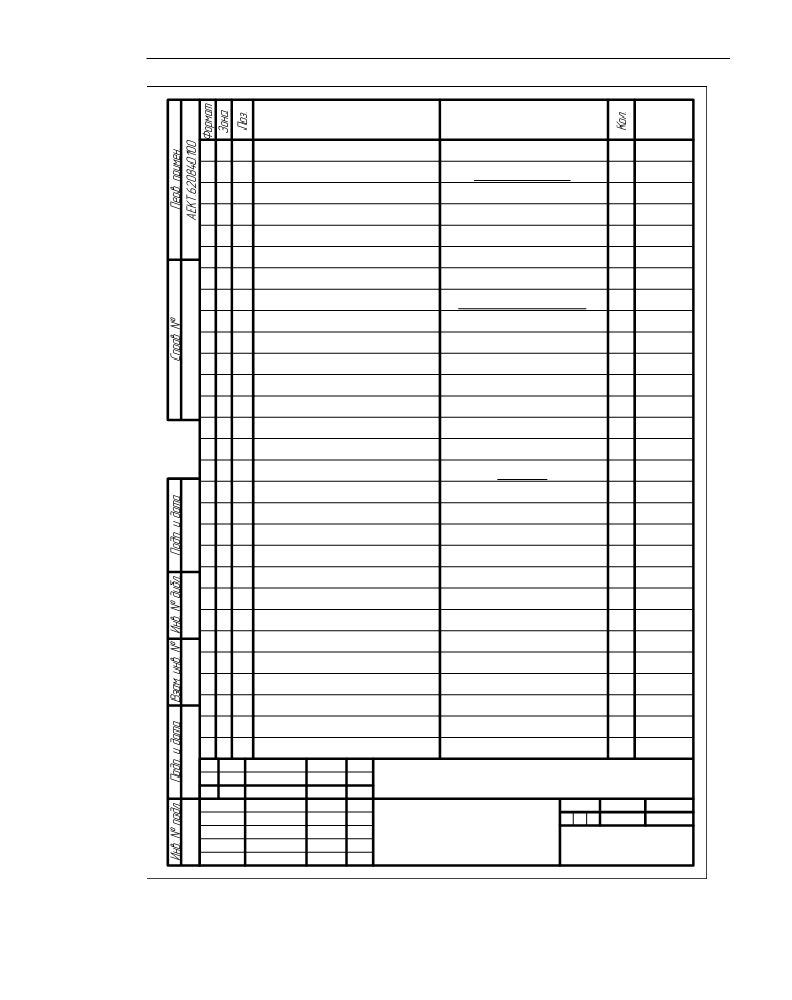

Рис. 12.1. Образец спецификации

121

Глава 12. Создание простой спецификации, не связанной с другими документами

12.2. Заполнение спецификации

Бланк спецификации готов к вводу в него информации.

Упражнение 3. Создание объектов спецификации

1. Попытайтесь активизировать строки бланка спецификации курсором и ввести какой!ли!

бо текст.

У вас это не получится, так как в бланк должны вноситься не просто символы, а объекты

спецификации (см. главу 1).

Работа со вспомогательными объектами будет рассмотрена далее, а сейчас обратимся к

созданию базовых объектов спецификации.

2. Вызовите команду Вставка — Базовый объект или нажмите клавишу <Insert>.

На экране появится диалог, в котором нужно

выбрать раздел для размещения нового объекта

спецификации (рис. 12.2). Объект специфика!

ции обязательно должен принадлежать одному

из ее разделов.

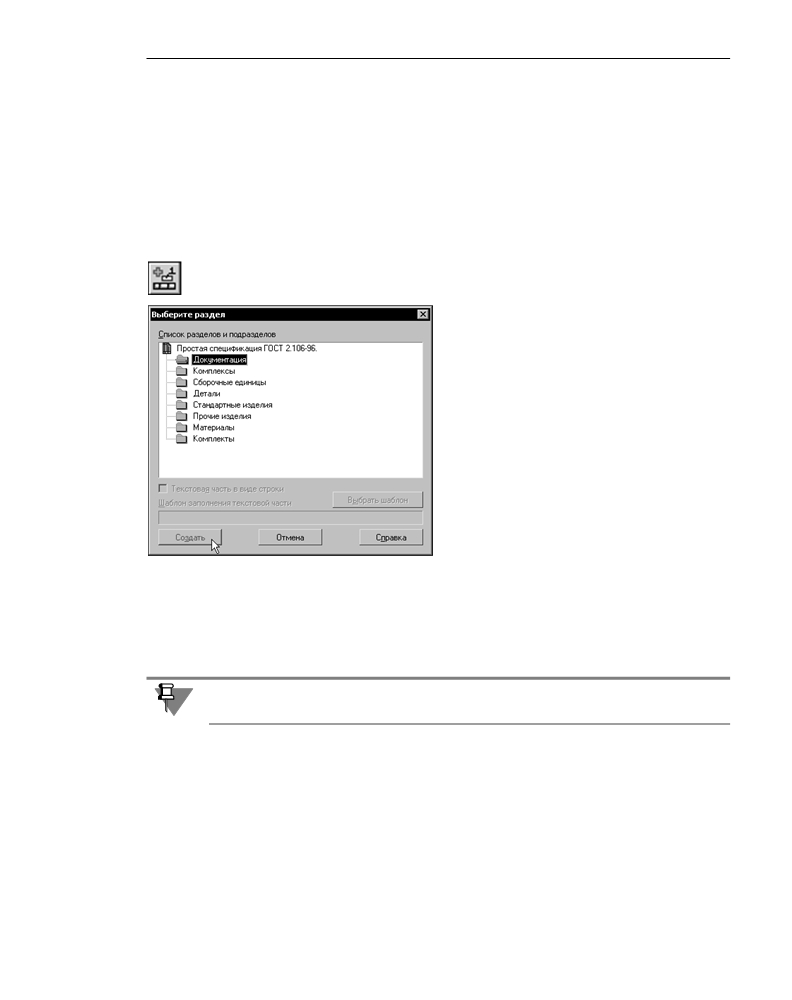

Рис. 12.2. Выбор раздела Документация

3. Выделите в списке раздел Документация, с которого начинается спецификация. Нажми!

те кнопку Создать.

В бланке спецификации появится название раздела. Первая строка этого раздела станет

доступной для редактирования. Курсор будет находиться в первой колонке (Формат).

Перед названием раздела и после него будут находиться пустые строки, недоступные

для ввода символов (см. раздел 2.3 на с. 29).

4. Введите с клавиатуры текстовую часть объекта спецификации, то есть первую строку

первого раздела спецификации.

В режиме ввода/редактирования текстовой части объекта спецификации доступны все

возможности текстового редактора. Сведения о режиме ввода/редактирования тексто!

вой части объекта спецификации представлены в разделе 6.4 на с. 57.

4.1. Введите в первую колонку текст А2.

4.2. Трижды нажмите <Tab>, чтобы курсор переместился в четвертую колонку —

Обозначение.

4.3. Введите в колонку Обозначение текст АЕКТ.620840.200 СБ.

123

Часть III.

Практическое освоение основных навыков работы со спецификацией

4.4. Щелкните мышью в пятой колонке (Наименование) и введите в нее текст Сбороч/

ный чертеж.

Обратите внимание на то, что ввод текста и чисел в некоторые колонки невозможен. На!

пример, находясь в разделе Документация, вы не можете работать с колонками Зона и

Позиция.

После ввода текстовой части завершите создание объекта нажатием комбинации клавиш

<Ctrl>+<Enter> или щелчком мыши в свободном месте спецификации.

Введенный объект будет выделен цветом. Это выделение указывает на текущий раздел

спецификации.

Для создания следующего объекта вновь вызовите команду Вставка — Базовый объ%

ект либо нажмите клавишу <Insert>.

Так как раздел, в котором создается объект спецификации, уже существует, строка для

ввода текстовой части нового объекта возникает в конце этого раздела.

Введите текстовую часть объекта:

▼ формат — А4,

▼ обозначение — АЕКТ.620840.200

Код и наименование документа (в данном случае — ПС и Паспорт) можно не вводить с

клавиатуры, а выбирать из специального диалога, содержащего стандартный перечень

кодов и наименований документов. Подробнее о работе с кодами и наименованиями рас!

сказано в разделе 6.4.2 на с. 58.

Воспользуйтесь возможностью выбора кода и наименования документа из списка стан!

дартных кодов и наименований.

8.1. Вызовите контекстное меню в любой колонке создаваемого объекта.

8.2. Выберите из этого меню команду Вставить код и наименование...

8.3. В появившемся диалоге

раскройте раздел Доку%

менты эксплуатацион%

ные, выделите код ПС и

нажмите

кнопку

ОК

(рис. 12.3).

К обозначению документа в

колонке Обозначение доба!

вятся пробел и код — ПС, а

в колонку Наименование бу!

дет внесено соответствую!

щее наименование доку!

мента — Паспорт.

9.Нажмите <Ctrl>+<Enter>.

Заполнение раздела Документа/

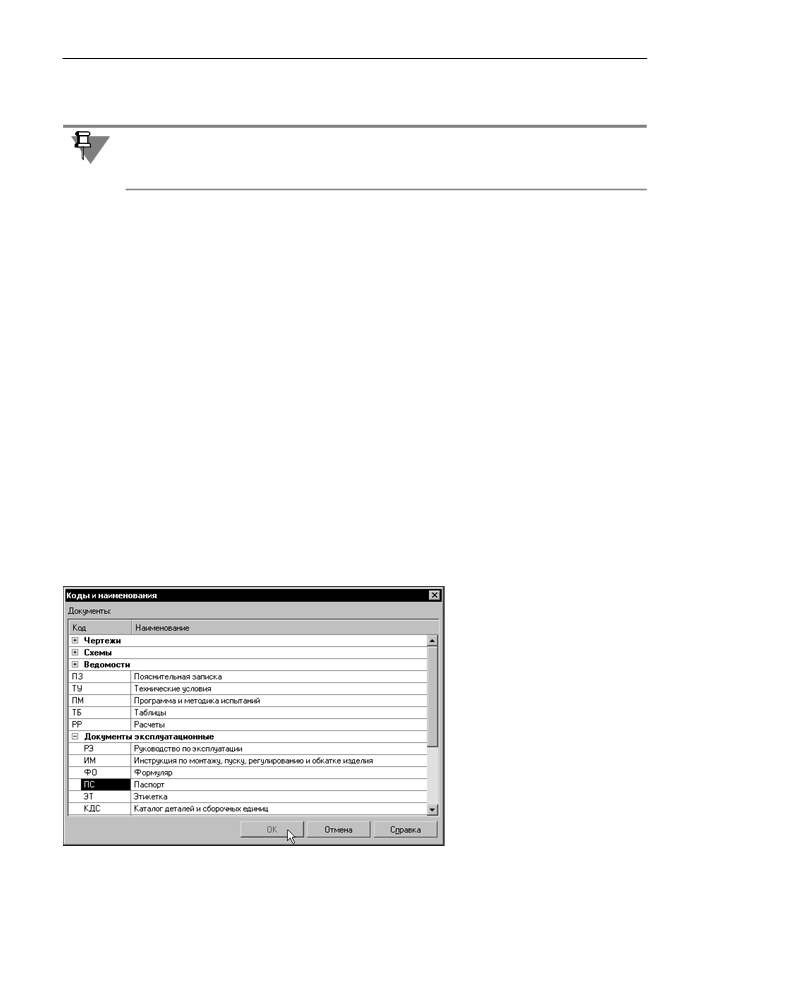

Рис. 12.3.

Выбор кода и наименования

ция закончено.

124

Глава 12. Создание простой спецификации, не связанной с другими документами

Упражнение 4. Создание раздела

1. Для создания нового раздела вызовите команду Вставка — Раздел.

2. В появившемся диалоге укажите название следующего раздела вашей спецификации —

Сборочные единицы.

Так как спецификация КОМПАС!3D не может

содержать пустой (состоящий только из заго!

ловка) раздел, при создании нового раздела со!

здается и первый объект в нем. Поэтому необхо!

димо указать, какой объект

(базовый или

вспомогательный) будет создаваться в новом

разделе.

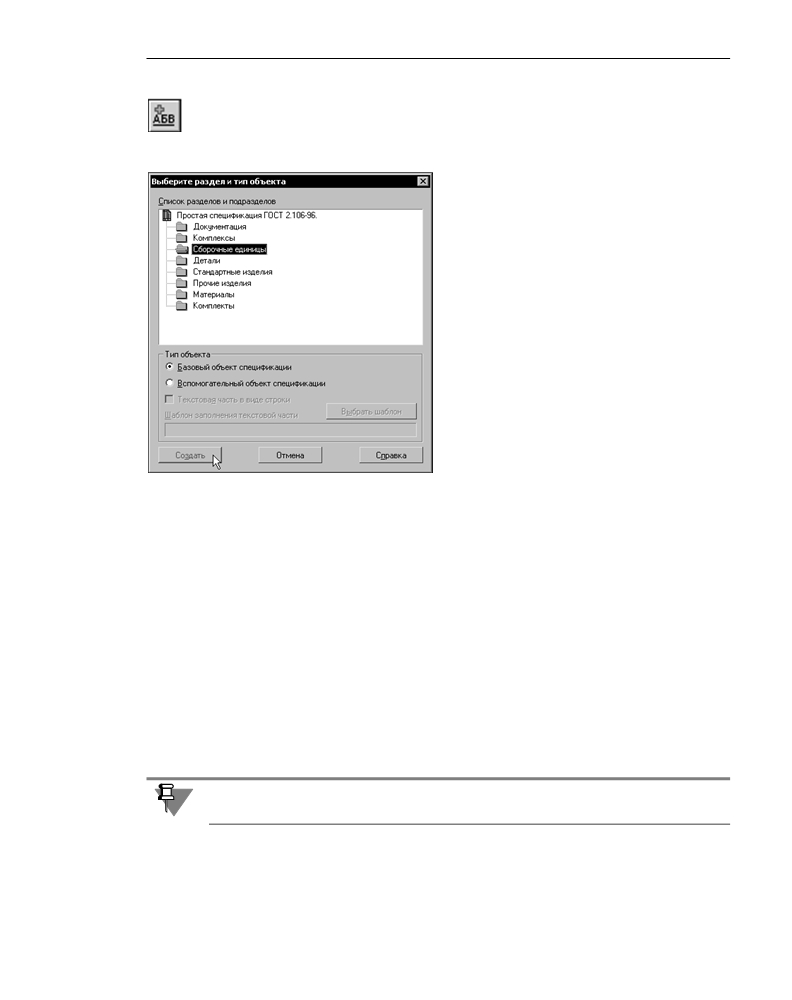

Рис. 12.4. Выбор раздела Сборочные единицы

Выберите в диалоге базовый объект (рис. 12.4) и нажмите кнопку Создать.

Упражнение 5. Изучение свойств резервных строк

Обратите внимание на то, что заголовок появившегося раздела располагается через три

строки после предыдущего раздела. Над заголовком раздела расположена пустая стро!

ка, а над ней — две резервные строки предыдущего раздела (см. раздел 2.4 на с. 30).

Заполните текстовую часть нового объекта спецификации:

▼ формат — А3,

▼ обозначение — АЕКТ.620840.210,

▼ наименование — Указатель уровня,

▼ количество — 1.

В колонке Позиция оставьте число, возникшее автоматически. С формированием номе!

ров позиций вы познакомитесь при выполнении следующего упражнения.

Обратите внимание на то, что в колонку Количество раздела Сборочные единицы невоз!

можно ввести буквы.

Подтвердите создание объекта, нажав <Ctrl>+<Enter>.

Щелкните мышью на любом объекте раздела Документация, активизировав тем самым

этот раздел.

125

Часть III.

Практическое освоение основных навыков работы со спецификацией

В поле Резервные строки на панели Текущее состояние выберите из списка количес!

тво резервных строк 1, отличающееся от заданного по умолчанию.

Посмотрите, как изменилось положение последующего раздела в бланке специфика!

ции.

Попытайтесь активизировать резервную строку и ввести в нее текст. У вас это не полу!

чится, т.к. резервные строки предназначены для внесения в них данных только на распе!

чатке (вручную).

Упражнение 6. Сортировка и номера позиций

Активизируйте раздел Сборочные единицы, выделив первый объект в нем.

Создайте в разделе второй базовый объект и заполните его текстовую часть:

▼ формат — А4,

▼ обозначение — АЕКТ.620840.220,

▼ наименование — Насос,

▼ количество — 1.

В колонке Позиция оставьте число, возникшее автоматически.

При создании всех следующих объектов во всех следующих упражнениях также остав!

ляйте в колонке Позиция числа, возникшие автоматически.

При создании каждого нового объекта в колонке Позиция автоматически возникает по!

рядковый номер этого объекта. Эти номера указывают на последовательность создания

объектов.

Если вы последовательно выполняли предыдущие упражнения, то в колонке Позиция у

объектов Указатель уровня и Насос должны оказаться цифры 3 и 4 соответственно.

Для упорядочения номеров позиций отсортированных объектов вызовите команду

Сервис — Расставить позиции.

Объекты будут пронумерованы начиная с 1 по порядку сортировки.

Установите для текущего раздела количество резервных строк 3.

Уже известным вам способом создайте следующий раздел — Детали.

Создайте в нем базовый объект и заполните его текстовую часть:

▼ формат — А4,

▼ обозначение — АЕКТ.620840.203,

▼ наименование — Пробка,

▼ количество — 2.

Обратите внимание на то, с какого числа начинается нумерация объектов в новом разде!

ле. Если вы, как было рекомендовано, вызывали команду простановки позиций, нумера!

ция в разделе Детали начнется с числа 3, следующего за последним автоматически про!

ставленным номером позиции. Если вы по какой!то причине не проставили номера

позиций, будет продолжаться нумерация в порядке создания объектов.

Создайте в разделе Детали базовый объект и заполните его текстовую часть:

▼ формат — А3,

126

Глава 12. Создание простой спецификации, не связанной с другими документами

▼ обозначение — АЕКТ.620840.202,

▼ наименование — Крышка,

▼ количество — 1.

▼ Если вы создаете объекты в порядке, соответствующем их стандартной сортировке, они

располагаются в разделе в порядке ввода. Вы видели это при выполнении упражнений 3

и 6.

▼ Если вы создаете объекты в разделе в произвольном порядке, они автоматически сорти!

руются по правилам, предписанным ГОСТ 2.108—68 (например, в разделе Детали про!

исходит сортировка по тексту в колонке Обозначение). Подробнее см. разделы 2.6 на

с. 31 и 6.7 на с. 73.

Объект, созданный позже других, может в результате сортировки оказаться в середине

или начале раздела. И наоборот, объект, созданный первым, может попасть в конец или

середину раздела.

Таким образом, Крышка расположится в таблице спецификации перед Пробкой, т.к. пос!

леднее число в обозначении Пробки (203) больше последнего числа в обозначении

Крышки (202).

При этом в колонке Позиция по!прежнему находятся номера, отражающие порядок со!

здания объектов.

Создайте в разделе Детали базовый объект со следующей текстовой частью:

▼ формат — А2,

▼ обозначение — АЕКТ.620840.201,

▼ наименование — Корпус,

▼ количество — 1.

Создайте в разделе Детали базовый объект со следующей текстовой частью:

▼ формат — А4,

▼ обозначение — АЕКТ.620840.204,

▼ наименование — Защелка левая,

▼ количество — 1.

10.

Создайте в разделе Детали базовый объект со следующей текстовой частью:

▼ формат — А4,

▼ обозначение — АЕКТ.620840.206,

▼ наименование — Решетка,

▼ количество — 2.

127

Часть III. Практическое освоение основных навыков работы со спецификацией

На этом этапе выполнения

упражнения раздел Детали

должен быть заполнен, как

показано на рис. 12.5.

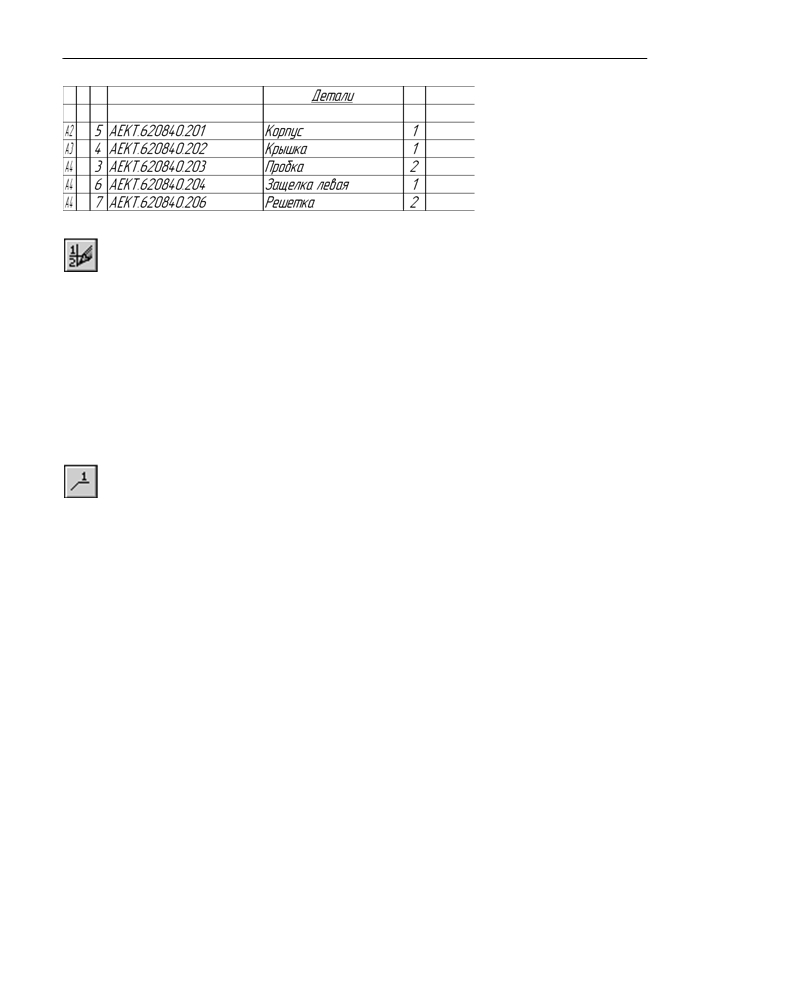

Рис. 12.5.

Объекты спецификации в разделе Детали

11.

Вызовите команду Сервис — Расставить позиции.

Обратите внимание на то, с какого числа начинается нумерация объектов в разделе Де/

тали после простановки позиций.

Первый номер позиции в разделе должен быть на единицу больше суммы последнего

номера позиции в предыдущем разделе и количества резервных строк в нем. Раздел

Сборочные единицы заканчивается позицией 2 и имеет три резервные строки (для пос!

ледующего внесения в выпущенную спецификацию позиций 3, 4 и 5). Поэтому следую!

щий раздел — Детали — будет начинаться с позиции 6.

Простановку позиций в разделе можно отключать.

12.

Сделайте текущим раздел Сборочные единицы, щелкнув мышью на одном из его объек!

тов.

13.

Отожмите кнопку Проставлять позиции на панели Текущее состояние, отключив тем

самым простановку позиций в этом разделе.

14.

Вызовите команду Сервис — Расставить позиции.

Обратите внимание на то, что объекты в разделе Сборочные единицы теперь не прону!

мерованы. Соответственно изменилась нумерация объектов в разделе Детали.

15.

Включите простановку позиций в разделе Сборочные единицы, нажав кнопку Простав%

лять позиции.

16.

Снова вызовите команду Расставить позиции.

Упражнение 7. Создание объекта спецификации путем копирования

Установите выделение на объекте Защелка левая. Для этого щелкните по нему мышью

или переместите на него выделение при помощи клавиш со стрелками.

Вызовите команду Редактор — Копировать объект.

В таблице спецификации возникнет новый объект, его строка станет доступной для ре!

дактирования, а его текстовая часть будет заполнена так же, как текстовая часть исход!

ного объекта (Защелки левой).

Не подтверждая создание объекта, отредактируйте его текстовую часть: измените пос!

леднюю цифру в обозначении с 4 на 5, а слово «левая» в наименовании — на слово

«правая».

Подтвердите создание объекта.

Убедитесь, то в результате автоматической сортировки новый объект — Защелка правая

с обозначением АЕКТ.620840.205 расположился после объекта с обозначением

АЕКТ.620840.204 и перед объектом с обозначением АЕКТ.620840.206.

128

Глава 12. Создание простой спецификации, не связанной с другими документами

Упражнение 8. Создание исполнений объекта спецификации

Два объекта, соответствующие первому и второму исполнению Решетки, можно создать

уже известными вам способами — ввести текстовую часть вручную или скопировать су!

ществующий объект и отредактировать его текстовую часть.

Однако в данном случае целесообразно воспользоваться другим приемом — созданием

исполнений существующего объекта.

Предварительно нужно настроить спецификацию.

Вызовите команду Формат — Настройка спецификации.

В появившемся диалоге активизируйте вкладку Блоки исполнений.

Включите опцию Формировать обозначения исполнений объектов.

Выберите вариант Показывать только номер.

Включите опцию Позиции возрастают. Нажмите кнопку OK.

Спецификация настроена для создания исполнений объектов.

Установите выделение на объекте Решетка.

Вызовите команду Вставка — Исполнение.

В появившемся диалоге введите строку 1,2,4/6 и нажмите кнопку OK.

Вы увидите, что под первым объектом Решетка появилось еще несколько. Они отлича!

ются от исходного только тем, что в качестве их обозначения фигурируют суффиксы

/01, /02, /04, /05 и /06. Кроме того, они имеют собственные номера позиций.

Вновь вызовите команду Формат — Настройка спецификации.

10.

В появившемся диалоге выберите вариант Показывать полностью. Нажмите кнопку

OK.

Вы увидите, что теперь объекты!исполнения имеют полное обозначение, а не только

суффикс.

11.

Вызовите команду Сервис — Расставить позиции.

Убедитесь, что теперь все объекты спецификации пронумерованы по порядку.

Упражнение 9. Редактирование текстовой части

объекта спецификации

Текстовая часть объектов — исполнений Решетки была сформирована автоматически

на основе исходного объекта. В результате в колонке Количество всех этих объектов сто!

ят одинаковые цифры. Требуется исправить количество Решеток пятого и шестого ис!

полнения в соответствии с образцом.

Дважды щелкните мышью по объекту с обозначением АЕКТ.620840.206/05.

Система перейдет в режим редактирования его текстовой части.

Установите курсор в колонку Количество и введите в ней вместо числа 2 число 4.

Подтвердите изменение текстовой части, нажав <Ctrl>+<Enter>.

Система выйдет из режима редактирования текстовой части объекта спецификации, а

выделение останется на этом объекте.

Нажмите клавишу < >, чтобы переместить выделение на следующий объект (с обозна!

чением АЕКТ.620840.206/06).

129

Часть III. Практическое освоение основных навыков работы со спецификацией

5. Нажмите <Enter>, чтобы перейти в режим редактирования его текстовой части.

6. При помощи клавиши <Tab> переместите курсор в колонку Количество и введите в ней

вместо числа 2 число 1.

7. Подтвердите изменение текстовой части.

Упражнение 10. Удаление объекта спецификации

Объекты!исполнения с обозначениями АЕКТ.620840.206/01, АЕКТ.620840.206/02 и

АЕКТ.620840.206/04 были созданы в демонстрационных целях. В спецификации!образ!

це их нет. Их нужно удалить.

1. Установите выделение на объекте Решетка с обозначением АЕКТ.620840.206/01.

2. Вызовите команду Редактор — Удалить объект.

Внимательно прочитайте сообщение в появившемся диалоге

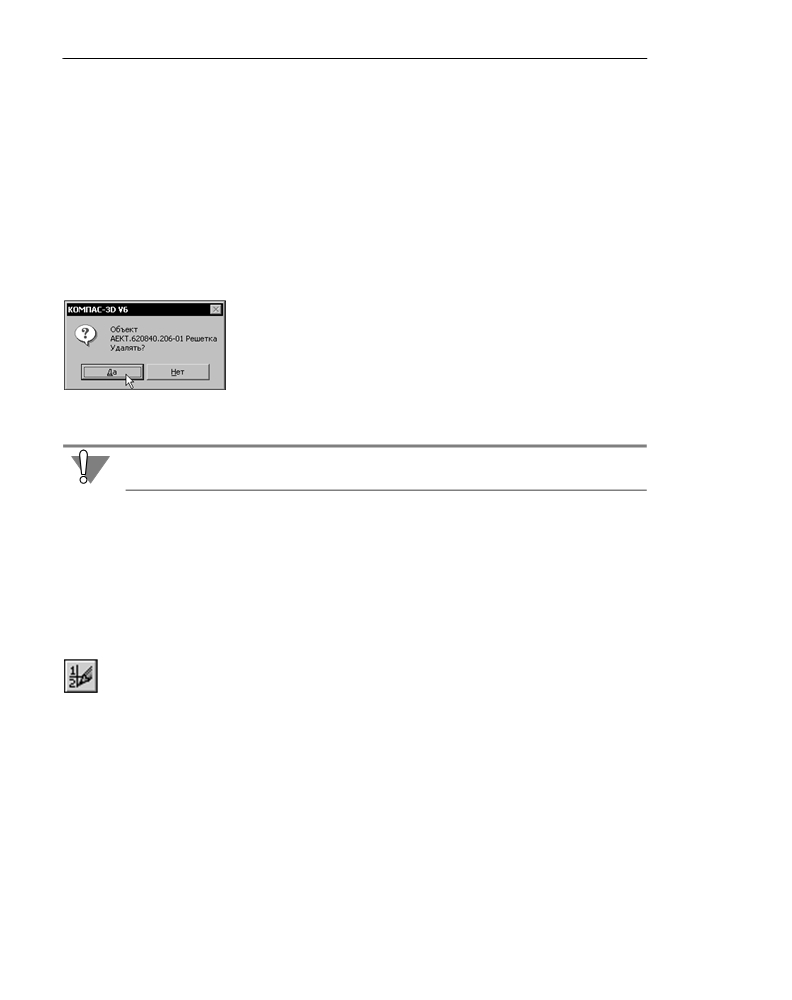

(рис. 12.6). Убедитесь, что удаляете действительно ненужный

объект. Нажмите кнопку Да.

Рис. 12.6. Запрос на удаление

объекта

Отменить удаление объекта спецификации невозможно.

Объект исчезнет из таблицы спецификации. При этом на его месте не останется пустой

строки. Все следующие за ним объекты поднимутся на одну строку.

Установите выделение на объекте Решетка с обозначением АЕКТ.620840.206/02.

Нажмите <Delete>.

Подтвердите удаление объекта.

Удалите объект Решетка с обозначением АЕКТ.620840.206/04, вызвав команду удаления

любым способом.

После удаления объектов порядок нумерации позиций нарушится.

Чтобы восстановить его, вызовите команду Расставить позиции.

Убедитесь, что теперь позиции пронумерованы без учета удаленных объектов.

На этом этапе выполнения упражнений разделы Документация, Сборочные единицы и

Детали должны оказаться заполненными в полном соответствии с образцом.

Упражнение 11. Использование шаблонов заполнения

Обозначения стандартных изделий (например, винтов, шайб, штуцеров и т.д.) и матери!

алов (например, швеллеров, бумаги, паронита и т.д.) подчиняются правилам, установ!

ленным в ГОСТ на эти изделия и материалы. В соответствии с этими стандартными пра!

вилами для каждого вида объектов

(шайб, швеллеров и т.д.) в КОМПАС!3D

сформированы шаблоны заполнения — своеобразные «заготовки» с готовыми для вво!

да характеристик объектов полями.

130

Глава 12. Создание простой спецификации, не связанной с другими документами

1. Вызовите команду Вставка — Раздел.

2. В появившемся на экране диалоге выбора раздела выделите раздел Материалы.

Обратите внимание на то, что в диалоге выбора

раздела после указания раздела Материалы ста!

ла доступной кнопка выбора шаблона заполне!

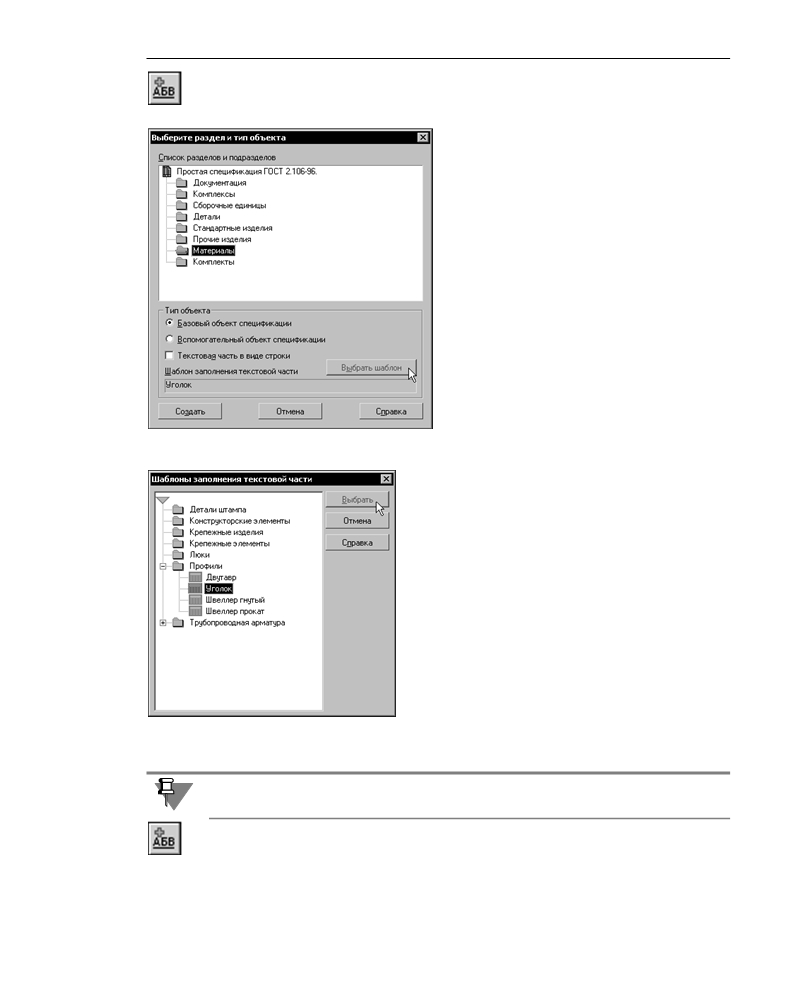

ния текстовой части объекта (рис. 12.7).

3. Нажмите в диалоге кнопку Выбрать шаблон.

Рис. 12.7.

Выбор раздела Материалы

В появившемся диалоге раскройте раздел Про%

фили и выделите строку Уголок (рис. 12.8). На!

жмите кнопку Выбрать.

Нажмите кнопку Создать в диалоге выбора раз!

дела.

В колонке Наименование появится строка, автомати!

чески сформированная из заполненных полей предпи!

санного стандартом обозначения выбранного объекта

(уголка). Значения типоразмеров уголка, подставлен!

ные по умолчанию, соответствуют образцу специфи!

кации. Поэтому их изменять не надо.

Введите в колонку Количество текст 0,6м. Под!

твердите создание объекта.

Рис. 12.8. Выбор шаблона заполнения

Уголок

Обратите внимание на то, что в колонку Количество в разделе Материалы можно вводить

не только цифры, но и буквы.

Вызовите команду Вставка — Раздел.

В появившемся на экране диалоге выбора раздела выделите раздел Стандартные изде/

лия и нажмите кнопку Выбрать шаблон.

131

Часть III.

Практическое освоение основных навыков работы со спецификацией

В появившемся диалоге раскройте раздел Кре%

пежные изделия и выделите строку Винт

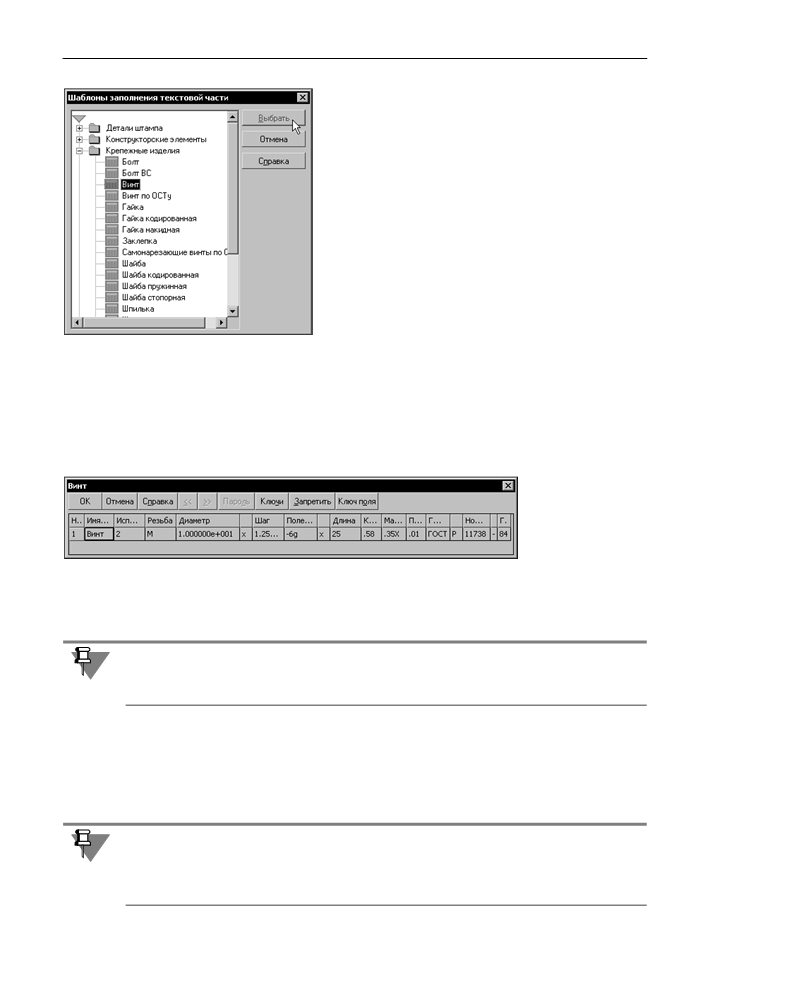

(рис. 12.9). Нажмите кнопку Выбрать.

В диалоге выбора раздела нажмите кнопку Со%

здать.

В колонке Наименование появится строка, автомати!

чески сформированная из заполненных полей предпи!

санного стандартом обозначения выбранного объекта

(винта)

— Винт 2 М10 х 1,25/6g х 25.58.35Х.01

ГОСТ Р 11738/84.

Чтобы сильное сужение символов не мешало чи!

тать обозначение, перенесите его часть на следу!

ющую строку. Для этого установите курсор перед

аббревиатурой ГОСТ и нажмите <Enter>.

Рис. 12.9.

Выбор шаблона заполнения

Винт

Не подтверждая создание объекта, переходите к вы!

полнению следующего упражнения.

Упражнение 12. Редактирование текстовой части,

заполненной по шаблону

Находясь в режиме редактирования текстовой части объекта спецификации, дважды

щелкните мышью по его обозначению в колонке Наименование.

На экране появится

окно с таблицей

параметров винта

(рис. 12.10).

Рис. 12.10. Таблица параметров винта

7. Поменяйте в таблице номинальный диаметр винта с 10 на 12, а шаг резьбы — с 1.25 на

1.75.

Числа в таблице по умолчанию представлены в экспоненциальном формате (10 в виде

1,000000E+001, а 1.25 — в виде 1.250000E+000). Вы можете вводить другие значения

как в экспоненциальном, так и в обычном формате (просто 12 и 1.75).

8. Нажмите кнопку OK.

Вы увидите, что обозначение винта в строке спецификации изменилось в соответствии

с новым значением диаметра и шага резьбы.

9. При необходимости вновь перенесите обозначение стандарта на другую строку. Под!

твердите создание объекта.

Обратите внимание на то, что раздел Стандартные изделия расположился перед разде!

лом Материалы, как требует стандарт. Таким образом, разделы спецификации можно

создавать в любой последовательности, об их правильном расположении внутри доку!

мента позаботится Система проектирования спецификаций.

132

Глава 12. Создание простой спецификации, не связанной с другими документами

10.

Создайте в текущем разделе еще один базовый объект с шаблоном заполнения Винт.

11.

Вызовите окно с таблицей его параметров.

12.

Поменяйте номинальный диаметр болта с 10 на 8, а шаг резьбы — с 1.25 на 1. Нажмите

кнопку OK.

13.

Подтвердите создание объекта.

Вы увидите, что после изменения обозначения и автоматической сортировки винт мень!

шего диаметра расположился после перед винтом большего диаметра. Такое правило

сортировки объектов предписано стандартом и учтено при разработке шаблона заполне!

ния текстовой части.

14.

Создайте в текущем разделе еще один базовый объект с шаблоном заполнения Винт.

15.

Не вызывая окно с таблицей его параметров, в режиме редактирования текстовой части

поменяйте номинальный диаметр винта с 10 на 6 и подтвердите создание объекта.

Вы увидите, что хотя обозначение винта и изменилось, в результате автоматической сор!

тировки он не оказался перед винтом М8.

Дело в том, что истинными характеристиками объекта считаются те значения, которые

можно увидеть в окне с таблицей параметров.

16.

Войдите в режим редактирования объекта с текстовой частью Винт М6... и дважды щел!

кните по нему мышью.

Вы увидите, что в окне, содержащем параметры объекта, номинальный диаметр равен

10.

17.

Измените его на 6, а шаг — на 1. Нажмите кнопку OK.

18.

Подтвердите создание объекта.

В разделе Стандартные изделия спецификации на экране вашего компьютера должно

появиться три винта, отсортированных в порядке возрастания номинального диаметра.

Упражнение 13. Вспомогательные объекты спецификации

Теперь пришло время познакомиться со вспомогательными объектами спецификации.

Такие объекты можно использовать для ввода произвольных текстов (комментариев) в

строку спецификации или для создания пустой строки в середине раздела (подробнее

см. раздел 1.1.2 на с. 23). Учитывая то, что на вспомогательный объект не распространя!

ются правила сортировки объектов внутри раздела, с его помощью можно создать стро!

ку, положение которой внутри раздела не зависит от текста в ней.

На некоторых предприятиях при записи ряда изделий и материалов, которые отличаются

размерами и другими данными, но применяются по одному и тому же документу (и за!

писываются в спецификацию вслед за обозначением этого документа), принято общую

часть наименования этих изделий или материалов с обозначением указанного докумен!

та записывать на каждом листе спецификации один раз в виде общего заголовка. Напри!

мер, вначале пишут «Винты ГОСТ Р 11738/84», а затем — «М6», «М10» и т.д.

В этом упражнении будет реализован такой способ записи.

Сделайте текущим раздел Стандартные изделия.

Вызовите команду Вставка — Вспомогательный объект.

133

Часть III.

Практическое освоение основных навыков работы со спецификацией

Введите в колонке Наименование получившегося объекта строку

Винты ГОСТ Р 11738/84.

Обратите внимание на то, что вы можете вводить данные любого типа в любую колонку

вспомогательного объекта (например, в колонку Количество можно ввести буквы).

Это — одно из отличий вспомогательного объекта от базового.

Подтвердите создание объекта.

Новый вспомогательный объект расположен после того объекта спецификации, кото!

рый был выделен в момент вызова команды создания вспомогательного объекта (на

вспомогательный объект не действует автоматическая сортировка).

Ваша задача — расположить строку Винты ГОСТ Р 11738/84 над списком винтов.

Для этого, не снимая выделения с нового вспомогательного объекта, вызовите команду

Редактор — Сдвинуть объект вверх или нажмите комбинацию клавиш <Shift>+< >.

Вспомогательный объект сместится вверх.

Повторите эту команду столько раз, сколько потребуется, чтобы строка Винты ГОСТ Р

11738/84 оказалась над списком винтов.

Если вы хотите, чтобы общая часть наименования отделялась от списка винтов пустой

строкой, создайте еще один вспомогательный объект и не заполняйте его текстовую

часть.

Войдите в режим редактирования текстовой части каждого из базовых объектов раздела

Стандартные изделия. Удалите слово Винт и обозначение стандарта (окно с параметрами

винта для этого вызывать не нужно). Удалите также сведения о покрытии. У винтов М6

и М12 удалите значение шага резьбы (т.к. крупный шаг в обозначении резьбы не указы!

вается). Введите количество 12 для винта М6, 8 — для винта М8 и 4 — для винта М12.

Используя приемы работы, с которыми вы уже познакомились, самостоятельно создай!

те по образцу три объекта с шаблоном заполнения Шайба. Отредактируйте их параметры

и текстовые части.

10.

Пользуясь вспомогательными объектами, сформируйте общий заголовок для вновь со!

зданных объектов.

Упражнение 14. Вставка объекта спецификации

из Конструкторской библиотеки

Это упражнение вы сможете выполнить, только если на вашем рабочем месте установ!

лена Конструкторская библиотека и есть лицензия на ее использование.

Последний объект раздела Стандартные изделия — шпонка. Его можно создать так же,

как и остальные объекты этого раздела — используя шаблон заполнения. Однако все

крепежные изделия, а также некоторые другие объекты можно вставлять в специфика!

цию из Конструкторской библиотеки (подробнее см. раздел 6.4.3 на с. 59).

В данном упражнении Конструкторская библиотека будет использована для вставки объ!

екта Шпонка 14 х 9 х 80 ГОСТ 23360-78.

Вызовите Менеджер библиотек и подключите Конструкторскую библиотеку.

134

Глава 12. Создание простой спецификации, не связанной с другими документами

Изучение подключения библиотеки не является задачей данного упражнения. Для полу!

чения подробных сведений о работе с Менеджером библиотек и управлении библиоте!

ками воспользуйтесь интерактивной Справочной системой или книгой КОМПАС/3D. Ру/

ководство пользователя Том II.

Вызовите из Конструкторской библиотеки команду вставки шпонки по ГОСТ 23360-78.

В появившемся диалоге задайте следующие параметры шпонки:

▼ интервал диаметров вала — 44-50,

▼ длина — 80,

▼ исполнение 1.

Состояние остальных элементов управления диалога не имеет значения.

Закройте диалог настройки параметров шпонки, нажав кнопку ОК.

В раздел Стандартные изделия будет добавлен новый объект — Шпонка 14 х 9 х 80

ГОСТ 23360-78. На экране появится диалог с запросом на добавление очередного ана!

логичного объекта.

Нажмите в этом диалоге кнопку Нет.

Объект Шпонка 14 х 9 х 80 ГОСТ 23360-78, вставленный из Конструкторской библиотеки,

заполнен по шаблону — так же, как если бы он создавался в чертеже.

Чтобы убедиться в этом, войдите в режим редактирования объекта Шпонка и дважды

щелкните мышью в колонке Наименование.

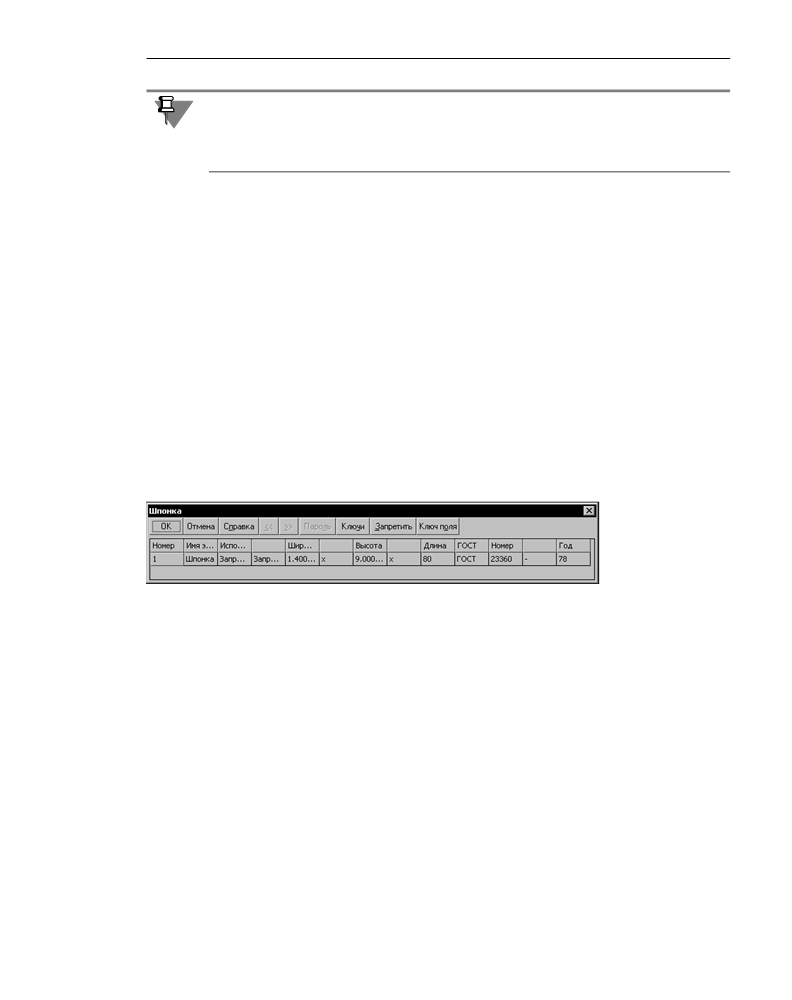

Рис. 12.11. Таблица параметров шпонки

На экране появится таблица параметров шпонки (рис. 12.11). Она заполнена значения!

ми, которые вы выбрали при создании объекта. При необходимости можно изменить

любые из них. Вызов Конструкторской библиотеки для этого не требуется.

7. Закройте окно с таблицей параметров шпонки.

8. Разбейте текстовую часть объекта Шпонка 14 х 9 х 80 ГОСТ 23360-78 на две строки в со!

ответствии с образцом. Значение в колонке Количество менять не нужно.

9. Используя вспомогательный объект спецификации, отделите объект Шпонка 14 х 9 х 80

ГОСТ 23360-78 от группы шайб пустой строкой.

Упражнение 15. Шаблонная текстовая часть в виде строки

В поставку системы входят шаблоны заполнения не для всех существующих материалов

и стандартных изделий. Если в списке нет нужного шаблона, вы можете создать его са!

мостоятельно. Подробнее о создании пользовательских шаблонов рассказано в

главе 20.

135

Часть III. Практическое освоение основных навыков работы со спецификацией

Однако если вы не хотите создавать собственные шаблоны или редко сталкиваетесь с

отсутствием необходимого шаблона, можно пойти более простым путем — вместо вы!

бора шаблона вручную ввести нужную строку.

1. Активизируйте раздел Материалы.

2. Нажмите <Insert>.

3. В появившемся диалоге включите опцию Текстовая часть в виде строки и нажмите

кнопку Создать.

Система перейдет в режим ввода текстовой части объекта спецификации.

4. Введите в колонку Наименование текст Войлок ПФ 10 ГОСТ 6308/71, а в колонку

Количество — текст 0,5 кг. Подтвердите создание объекта.

5. Войдите в режим редактирования текстовой части только что созданного объекта.

6. Дважды щелкните по тексту Войлок ПФ 10 ГОСТ 6308/71.

На экране появится

окно с таблицей

параметров объекта

(рис. 12.12). Систе!

ма автоматически

разбила введенную

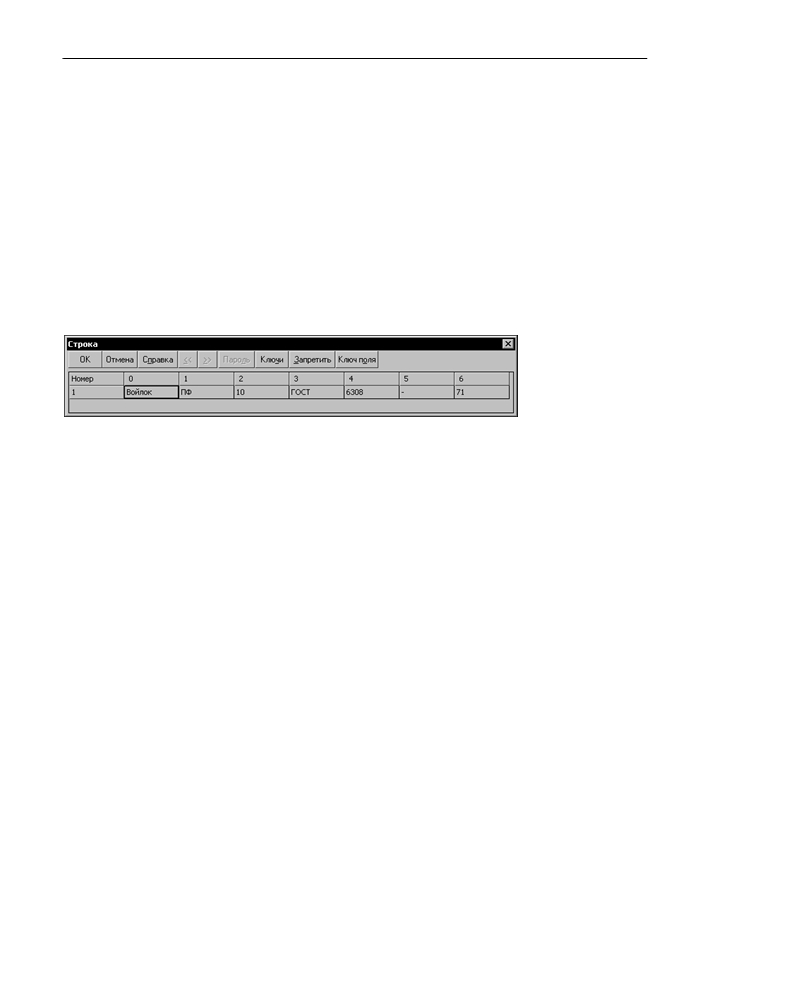

Рис. 12.12. Таблица параметров винта

строку на поля.

Эти поля в отличие от полей текстовой части, заполненной по шаблону, не имеют назва!

ний. Это связано с тем, что при их автоматическом формировании система разбивает

строку на последовательности символов и числа, но не может распознать, что означают

конкретные слова и числа.

Поменяйте во второй колонке таблицы (в ней указана толщина войлока) значение 10 на

значение 8. Нажмите кнопку OK. Подтвердите изменение текстовой части.

На этом этапе выполнения упражнений текстовая часть всех объектов спецификации

должна соответствовать образцу.

12.3.

Окончательное оформление спецификации

Упражнение 16. Вставка разрыва страницы

При помощи вертикальной линейки прокрутки расположите спецификацию в окне так,

чтобы были видны конец раздела Детали и начало раздела Стандартные изделия.

Вы увидите, что под заголовком раздела Стандартные изделия проведена горизонталь!

ная пунктирная линия. Эта линия — автоматически возникший разрыв страницы. Он по!

является, когда текстовые части объектов спецификации заняли все строки, предусмот!

ренные в бланке листа спецификации, и для их размещения образуется следующая

страница.

Установите выделение на заголовке раздела Стандартные изделия. Убедитесь, что в поле

Текущая страница на панели Текущее состояние указан номер страницы 1.

Установите выделение на любой строке внутри раздела Стандартные изделия. Убеди!

тесь, что в поле Текущая страница указан номер страницы 2.

136

Глава 12. Создание простой спецификации, не связанной с другими документами

Получается, что заголовок раздела расположен на одной странице, а его объекты — на

другой. Это затрудняет использование спецификации.

Установите выделение на пустой строке перед заголовком раздела Стандартные изде/

лия.

Активизируйте переключатель Размещать на новом листе на Панели свойств.

Раздел Стандартные изделия переместится вниз так, что разрыв страницы теперь нахо!

дится перед первой пустой строкой раздела.

Упражнение 17. Заполнение основной надписи

Перейдите в режим разметки страниц, вызвав команду Вид — Разметка страниц или

нажав кнопку Разметка страниц на панели Вид.

В режиме разметки страниц спецификации невозможно создавать, удалять и редактиро!

вать объекты спецификации.

Заполнение основной надписи спецификации аналогично заполнению основной надпи!

си любого другого документа КОМПАС!3D.

Заполните основную надпись спецификации по образцу. Не забудьте заполнить графу

Первое применение в верхней левой таблице основной надписи.

Для возврата в режим редактирования спецификации вызовите команду Вид — Нор%

мальный режим или нажмите кнопку Нормальный режим на панели Вид.

Сохраните спецификацию.

Упражнение 18. Печать спецификации

Чтобы напечатать получившийся документ, выполните следующие действия.

Вызовите команду Файл — Печать.

В появившемся диалоге установите параметры вывода.

При необходимости войдите в режим предварительного просмотра и разместите страни!

цы спецификации на поле вывода. При этом вы можете пользоваться теми же приемами,

что и при размещении на поле вывода графического документа.

Нажмите кнопку OK диалога установки параметров печати. Если вы находитесь в режи!

ме предварительного просмотра, вызовите команду Файл — Печать.

Сравните полученную спецификацию с образцом.

Спецификация в формате системы КОМПАС!3D, заполненная по образцу, находится на

диске Материалы для обучения в папке \Tutor\Спецификация\Упражнения\Ready\ в фай!

ле АЕКТ.620840.200.spw. Вы можете сравнить свою спецификацию и с ней.

137

Аскон. Система проектирования спецификаций. Руководство - часть 8
