Часть II.

Приемы работы со спецификацией

Табл. 10.6. Диалог настройки параметров экспорта спецификации. Вкладка Разделы

Элемент

Описание

управления

Включить

В этом окне отображаются разделы, существующие в текущей

разделы

спецификации. Те из них, объекты которых будут

экспортироваться, помечены «галочкой». Чтобы исключить раздел

из состава экспортируемых (или включить ранее выключенный

раздел), щелкните на нем левой кнопкой мыши.

Конфигурация Чтобы сохранить созданную конфигурацию спецификации для

экспорта (формат, экспортируемые и не экспортируемые разделы,

объекты, поля и т.п.), введите имя новой конфигурации в поле

ввода и нажмите кнопку Сохранить.

Сохраненную конфигурацию можно использовать при

последующих вызовах команды экспорта спецификации в формат

БД.

Чтобы удалить существующую конфигурацию, выберите ее имя из

списка и нажмите кнопку Удалить.

10.9.

Дополнительные листы

Спецификация КОМПАС!3D может иметь дополнительные листы в начале и в конце. Эта

возможность позволяет, например, создавать и хранить вместе с самой спецификацией

лист регистрации изменений. Дополнительные листы учитываются при автоматической

нумерации листов (о настройке нумерации листов в спецификации см. раздел 10.10 на

с. 106).

Для управления дополни!

тельными листами текущей

спецификации служит диа!

лог, вызываемый командой

Сервис - Параметры... -

Текущая спецификация -

Параметры листа - До%

полнительные листы.

В правой части появившего!

ся диалога отображаются

элементы управления до!

полнительными листами

(рис. 10.8).

Эти элементы представлены

в таблице 10.7.

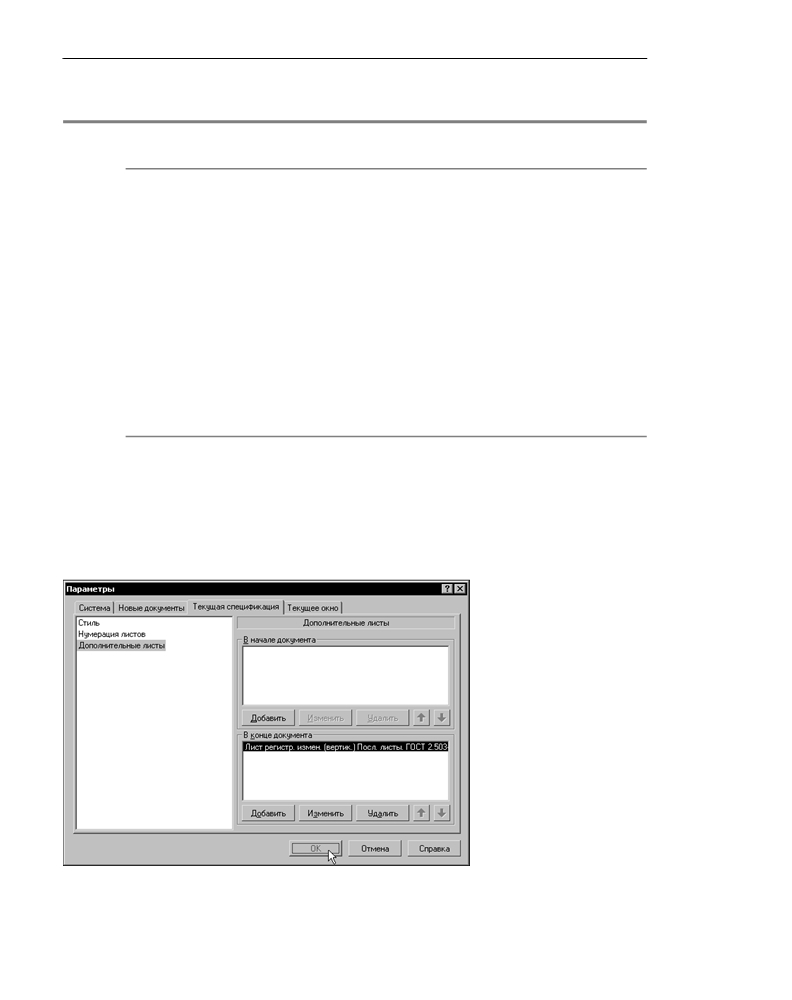

Рис. 10.8. Диалог управления дополнительными листами

спецификации

104

Глава 10. Дополнительные действия

Табл. 10.7. Диалог управления дополнительными листами спецификации

Элемент

Описание

В начале

Списки названий оформлений дополнительных листов.

документа,

Количество дополнительных листов определяется количеством

В конце

оформлений в списках.

документа

Добавить

Кнопка, позволяющая создать в документе дополнительный лист.

После ее нажатия на экране появляется диалог выбора

оформления. В нем требуется указать из библиотеку оформлений

и само оформление.

Изменить

Кнопка, позволяющая изменить стиль оформления выделенного

дополнительного листа. После ее нажатия на экране появляется

диалог выбора оформления.

Удалить

Кнопка, позволяющая удалить выделенный дополнительный лист

из документа.

Переместить

Кнопки, позволяющие изменить порядок следования

вперед,

дополнительных листов.

Переместить

назад

Заполнение таблиц на дополнительных листах спецификации производится, как и за!

полнение таблицы основной надписи, в режиме разметки страниц (о режимах работы со

спецификацией см. раздел 6.9 на с. 74).

Если вы используете один и тот же набор дополнительных листов в большинстве специ!

фикаций, то выполнение соответствующей настройки в каждом документе нерациональ!

но. В этом случае можно сделать так, чтобы все новые спецификации сразу создавались

с требуемыми дополнительными листами.

Для этого вызовите команду Сервис — Параметры... — Новые документы — Специ%

фикация — Дополнительные листы.

В правой части появившегося диалога вы можете указать оформления дополнительных

листов и порядок их следования в новых спецификации так же, как для текущей специ!

фикации.

105

Часть II.

Приемы работы со спецификацией

10.10.

Нумерация листов

Чтобы задать правила за!

полнения граф Количество

листов и Номер листа в ос!

новной надписи текущей

спецификации, вызовите

команду Сервис — Пара%

метры... — Текущая спе%

цификация — Нумера%

ция листов.

На экране появится диалог

настройки нумерации лис!

тов (рис. 10.9). Элементы

управления этого диалога

представлены в таблице

10.8.

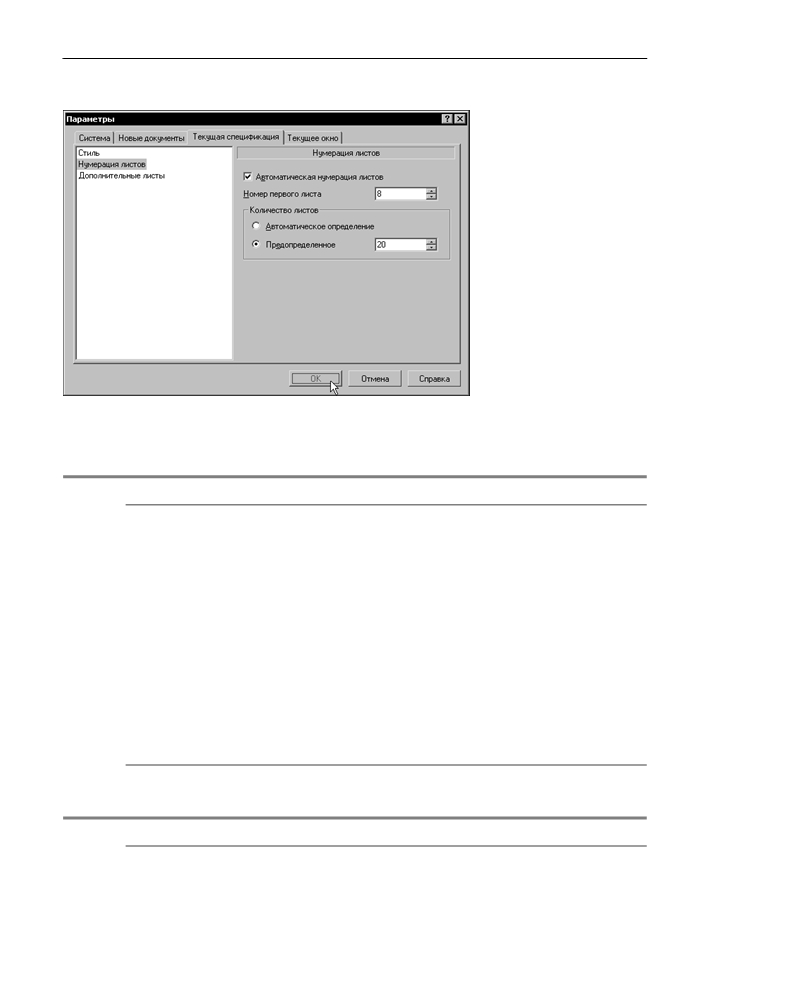

Рис. 10.9. Диалог настройки нумерации листов текущей спецификации

Табл. 10.8. Диалог настройки нумерации листов

Элемент

Описание

Автоматическая

Опция, управляющая автонумерацией листов.

нумерация

Если она включена, всем листам спецификации автоматически

листов

присваиваются порядковые номера.

Если опция выключена, то графа Номер листа в основной надписи

текущей спецификации не заполняется. Вы можете ввести

произвольный номер для каждого листа спецификации.

Номер

Поле, содержащее номер первого листа — номер, с которого

первого листа

начнется автоматическая нумерация. По умолчанию он равен

единице. Вы можете ввести или задать счетчиком нужное значение.

Поле доступно при включенной опции Автоматическая

нумерация листов.

Количество

Группа переключателей, позволяющая указать способ определения

листов

количества листов спецификации (табл. 10.9).

Табл. 10.9. Способы определения количества листов спецификации

Переключатель

Описание

Автоматическое

Переключатель, позволяющий автоматически подсчитать

определение

фактическое количество листов текущей спецификации и занести

полученное число в соответствующую графу основной надписи.

106

Глава 10. Дополнительные действия

Табл. 10.9. Способы определения количества листов спецификации

Переключатель

Описание

Предопределен%

Переключатель, позволяющий задать произвольное число,

ное

которое будет занесено в графу Количество листов основной

надписи каждого листа текущей спецификации.

Таким образом можно сформировать, например, спецификацию,

являющуюся частью другой спецификации.

10.11. Печать спецификации

Для вывода спецификации на печать вызовите команду Файл — Печать

Диалог, возникающий на экране после вызова этой

команды (рис. 10.10), позволяет выбрать устройс!

тво вывода, включить вывод документа в файл, по!

догнать масштаб вывода спецификации таким об!

разом, чтобы она помещалась на заданном

количестве листов бумаги, установить диапазон

выводимых страниц и количество копий докумен!

та.

В режиме предварительного просмотра доступны

те же сервисные команды, что и при предваритель!

ном просмотре графических документов (разме!

щение страниц документа на поле вывода, выбор и

подгонка масштаба вывода, поворот страниц и

т.д.). Работа в режиме предварительного просмот!

ра была подробно рассмотрена в Руководстве

пользователя КОМПАС!3D.

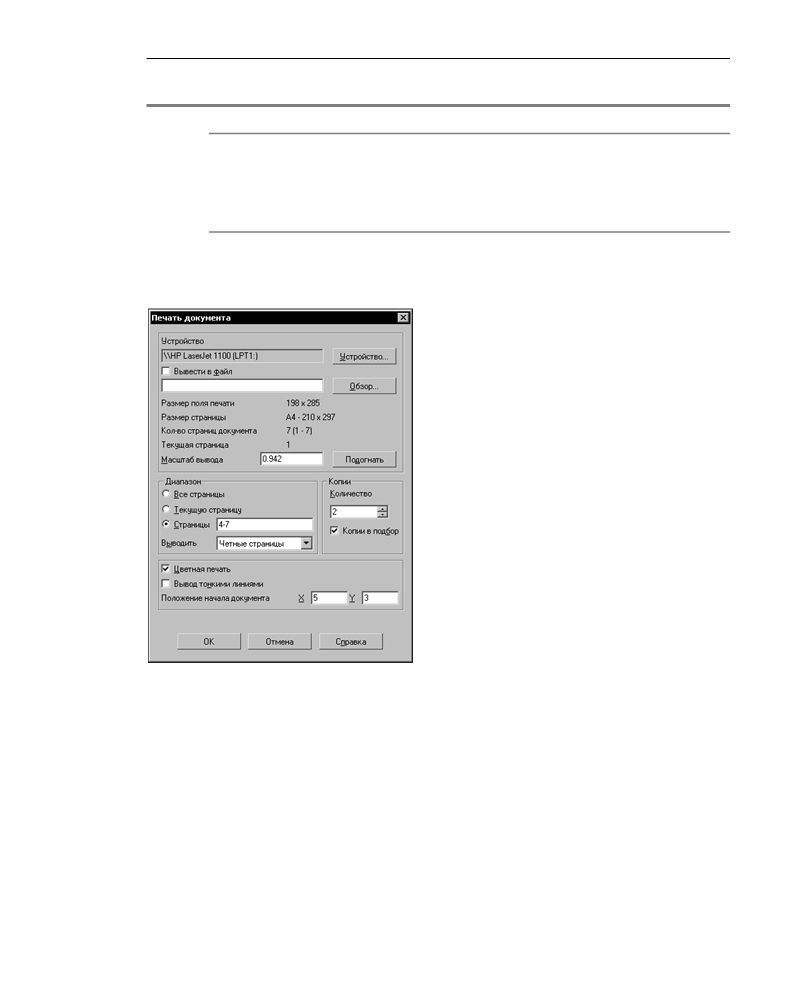

Рис. 10.10. Диалог настройки параметров печати

10.12. Размещение спецификации на чертеже

Таблицу спецификации можно разместить на листе сборочного чертежа, к которому она

относится.

Для этого служит команда Спецификация — Спецификация на листе — Показать.

После вызова этой команды над основной надписью чертежа появляется таблица. Она

содержит объекты спецификации, имеющиеся в чертеже.

Все параметры этой таблицы (количество и формат колонок, заголовок, расположение

объектов на страницах и т.п.) соответствуют параметрам таблицы, входящей в основную

надпись текущего стиля спецификации как Таблица для спецификации.

107

Часть II.

Приемы работы со спецификацией

На эту таблицу распространяются все настройки текущего стиля спецификации (коли!

чество резервных строк, сортировка и т.п.). Короче говоря, эта таблица с объектами —

спецификация текущего стиля без рамок и собственного штампа.

Обозначение и наименование чертежа влияет на отображение объектов спецификации,

содержащих код и наименование документа. Это влияние аналогично влиянию обозна!

чения и наименования спецификации на объекты в ней (см. раздел 6.10 на с. 75).

При создании новых объектов спецификации в чертеже они автоматически попадают в

таблицу спецификации на листе.

Двойной щелчок мышью по таблице запускает подчиненный режим редактирования

объектов спецификации. Все сделанные в нем изменения после закрытия окна этого ре!

жима передаются в спецификацию на листе.

Для перемещения таблицы по листу служит команда Спецификация — Специфика%

ция на листе — Размещение (или команда Ручное размещение из контекстного ме!

ню).

Вы можете создать пользовательский стиль, например, для таблицы соединений или пе!

речня элементов, а затем разместить таблицу соединений на листе с электрической схе!

мой или перечень элементов на листе с кинематической схемой. Если при работе над

схемой будут созданы соответствующие объекты, содержащие геометрию, впоследс!

твии это облегчит поиск изображения проводника или элемента схемы.

10.13.

Таблица изменений

Чтобы внести в текущий чертеж информацию об изменениях, выполните следующие

действия.

1.

Назначьте чертежу одно из оформлений — Чертеж констр. с ТИ. Первый лист. ГОСТ

2.104/68 или Чертеж констр. с ТИЗ. Первый лист. ГОСТ 2.104/68 (ТИЗ —таблица изме!

нений с зонами). Можно также выбрать аналогичные оформления для последующих

листов чертежа.

2.

Вызовите команду Спецификация — Добавить объект таблицы изменений.

3.

В появившемся окне ввода текстовой части заполните ячейки и нажмите кнопку OK.

Заполненная вами строка появится в главной таблице основной надписи чертежа.

Чтобы отредактировать строки таблицы изменений, вызовите команду

Спецификация — Редактировать объекты таблицы изменений.

Система перейдет в подчиненный режим редактирования текстовой части объектов.

Приемы работы в нем — такие же, как при редактировании объектов спецификации в

чертеже.

Таблица изменений заполняется снизу вверх. Строки в ней сортируются по возрастанию

номера.

К объекту таблицы изменений можно подключить геометрию из чертежа.

108

Глава 10. Дополнительные действия

10.14.

Объекты разных спецификаций в одном чертеже

При создании в чертеже первого объекта спецификации этот объект создается в соот!

ветствии со стилем, установленным в системе для новых спецификаций. При этом чер!

теж автоматически получает описание спецификации (см. раздел 3.4 на с. 40). Следую!

щие объекты создаются с этим же стилем.

В диалоге управления описаниями спецификаций в чертеже вы можете создать более

одного описания спецификации (см. раздел 8.1.1 на с. 84). К одному документу могут

быть подключены спецификации только разных стилей.

Описание, выделенное в диалоге цветом, считается текущим. Входящий в него стиль

считается текущим стилем спецификации.

Объекты спецификации в чертеже создаются в соответствии со стилем, входящим в те!

кущее описание, и передаются в документ!спецификацию, входящую в текущее описа!

ние (если вообще существует подключенная спецификация).

Если, находясь в чертеже, вы вызываете команду создания объекта спецификации, то на

экране появляется окно ввода текстовой части нового объекта, содержащее колонки и

«шапку», соответствующие бланку текущего стиля спецификации.

В подчиненном режиме редактирования объектов можно увидеть только объекты, со!

зданные в соответствии с текущим стилем спецификации. После того, как вы сделаете

текущим другое описание (для этого выделите его в диалоге управления описаниями),

создаваться будут объекты, соответствующие текущему стилю, а в подчиненном режиме

станут видны объекты спецификации текущего стиля (при этом объекты спецификации

других стилей не удалятся из чертежа, а будут просто не видны).

Команды синхронизации работают со спецификацией, входящей в текущее описание.

На листе размещается спецификация текущего стиля.

Создание в чертеже объектов для спецификаций разных стилей и передача их в разные

документы!спецификации принципиально отличается от смены стиля спецификации.

При смене стиля одни и те же объекты одной спецификации могут отображаться в дру!

гом бланке, попадать в разделы с другими заголовками, иметь другой состав колонок

(подробнее о смене стиля спецификации см. главу 18). А при работе с разными описа!

ниями создаются автономные группы объектов, каждая из которых передается в отде!

льный документ!спецификацию.

Вообще говоря, работа с несколькими описаниями спецификаций в одном чертеже —

нетипичный прием создания спецификаций. Его нужно применять только когда созда!

ние нескольких спецификаций на базе одного сборочного чертежа четко обосновано.

Создайте в сборочном чертеже два описания спецификаций — собственно специфика!

цию и ведомость покупных изделий. После того, как вы внесете в них объекты, эти объ!

екты можно будет передать в два разных документа — в спецификацию и в ведомость

покупных изделий.

10.15.

Объекты%«двойники»

Объекты%«двойники» — объекты одного раздела, содержащие одинаковые данные в ко!

лонке, по которой производится сортировка. Они могут возникнуть в результате копиро!

109

Часть II.

Приемы работы со спецификацией

вания объектов, вставки в чертеж или спецификацию одинаковых изделий из конструк!

торской библиотеки, ввода одинаковой текстовой части объектов и т.д.

При автоматической сортировке этим объектам присваиваются одинаковые номера по!

зиций и у всех них, кроме одного (созданного первым), выключается показ объекта в

таблице. Поэтому в обычном режиме такие объекты видны как один объект специфика!

ции.

Вы можете в любой момент включать и отключать режим показа всех объектов специ!

фикации (см. раздел 10.7 на с. 96). В этом режиме в таблице спецификации видны все

объекты, в том числе и те, у которых любым способом (автоматически или вручную) от!

ключен показ.

Если вывод спецификации на печать начать из этого режима, будут напечатаны все объ!

екты.

Если изображение объекта спецификации (например, детали) находится в разных листах

сборочного чертежа, создайте несколько объектов с одинаковой текстовой частью и

подключите к каждому из них соответствующие графические объекты одного из листов

сборки (в том числе позиционную линию!выноску).

В этом случае можно будет легко найти геометрию детали в любом листе сборки (для

этого нужно включить показ всех объектов и показ геометрии объектов).

А при пересчете номеров позиций (например, в результате создания новых объектов) но!

мер на линии!выноске детали будет изменяться во всех листах.

Если в сборочном чертеже существует несколько групп одинаковых стандартных изде!

лий, создайте объект спецификации, содержащий позиционную линию!выноску, для

каждой из них. Например, две разные крышки крепятся одинаковыми винтами.

Создайте объект с позиционной линией!выноской для винтов одной крышки и объект с

позиционной линией!выноской для винтов другой крышки. Они автоматически получат

одинаковый номер (и на линиях!выносках также будут одинаковые номера позиций). В

режиме просмотра всех объектов и показа геометрии объектов спецификации будет лег!

ко найти каждую группу винтов.

А если вы измените, например, диаметр винтов, крепящих одну из крышек, то объекты

спецификации станут отличаться, автоматически получат разные номера (соответствую!

щие новому порядку их сортировки), будут видны в спецификации в обычном режиме,

и на их линиях!выносках появятся отличающиеся номера позиций. Вам нужно будет

только изменить числа в колонке Количество.

10.16.

Файл кодов и наименований

Номенклатура конструкторских документов установлена ГОСТ 2.102-68. Согласно этому

стандарту каждому типу документа соответствуют определенные код и наименование.

При работе с КОМПАС!3D коды и наименования неосновных конструкторских, эксплуа!

тационных, ремонтных документов и схем извлекаются из файла graphic.kds.

Содержимым этого файла определяются:

▼ наполнение диалога Коды и наименования, возникающего после вызова команды

вставки кода и наименования (см. раздел 6.4.2 на с. 58),

110

Глава 10. Дополнительные действия

▼ стандартные коды и наименования, используемые

▼ при передаче данных между основной надписью спецификации и подключенными

документами (см. раздел 8.2.3 на с. 89),

▼ при отключении показа наименования изделия в объекте спецификации (см.

раздел 6.10 на с. 75).

Изменение файла graphic.kds средствами КОМПАС!3D невозможно. Однако файл явля!

ется текстовым, поэтому он может быть открыт и отредактирован любым текстовым ре!

дактором (например, Блокнотом, входящим в состав Windows).

Разделы в файле открываются и закрываются символами { и } соответственно. Название

раздела должно находиться на той же строке, что и открывающая скобка. Разделы могут

быть вложенными. Это позволяет формировать древовидную структуру типов докумен!

тов. Пробелы не являются значащими символами и не влияют на отображение строк в

диалоге.

Ниже приводится фрагмент

файла graphic.kds, содержащий

описание раздела Документы

ремонтные диалога Коды и на%

именования (рис. 10.11). Этот

раздел содержит подразделы:

▼ Капитальный ремонт;

▼ Средний ремонт.

Пример показывает соответс!

твие структуры и содержимого

файла graphic.kds структуре и

содержимому диалога.

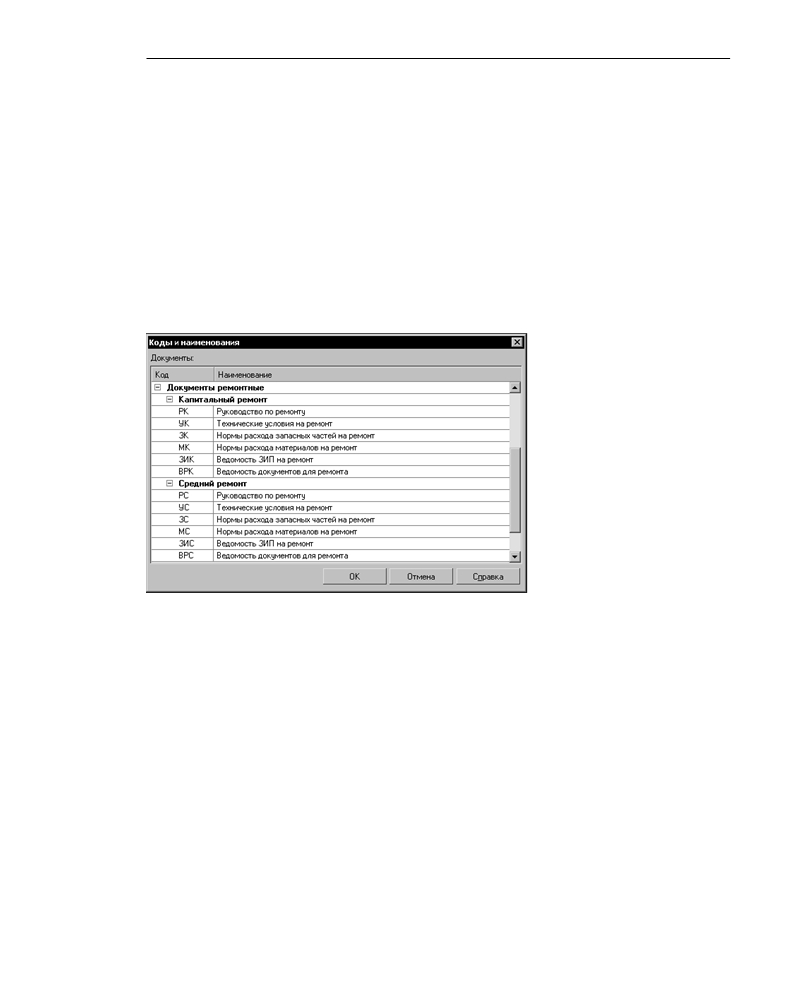

Рис. 10.11. Диалог Коды и наименования;

раздел Документы ремонтные

{Документы ремонтные

{Капитальный ремонт

РК = Руководство по ремонту

УК = Технические условия на ремонт

ЗК = Нормы расхода запасных частей на ремонт

МК = Нормы расхода материалов на ремонт

ЗИК = Ведомость ЗИП на ремонт

ВРК = Ведомость документов для ремонта

}

{Средний ремонт

РС = Руководство по ремонту

УС = Технические условия на ремонт

ЗС = Нормы расхода запасных частей на ремонт

111

Часть II.

Приемы работы со спецификацией

МС = Нормы расхода материалов на ремонт

ЗИС = Ведомость ЗИП на ремонт

ВРС = Ведомость документов для ремонта

}

Файл graphic.kds должен находиться в папке, путь к которой указан системной перемен!

ной SYS. По умолчанию это папка \Sys системы КОМПАС!3D.

Наличие файла кодов и наименований проверяется системой в следующих случаях:

▼ при вызове команды вставки кодов и наименований,

▼ при создании объекта спецификации в чертеже с заполненной основной надписью,

▼ при переходе в подчиненный режим работы с объектами спецификации в чертеже с за!

полненной основной надписью,

▼ при открытии чертежа с заполненной основной надписью и с таблицей спецификации на

листе,

▼ при открытии спецификации, имеющей хотя бы один объект и заполненную основную

надпись,

▼ при открытии спецификации, основная надпись которой связана с подключенным к ней

документом.

Наличие файла кодов и наименований проверяется один раз за сеанс работы — в том из

перечисленных случаев, который наступит первым.

Если файл graphic.kds отсутствует в папке, которая задана

по умолчанию, на экране появится диалог, показанный на

рисунке 10.12.

Кнопки этого диалога описаны в таблице 10.10.

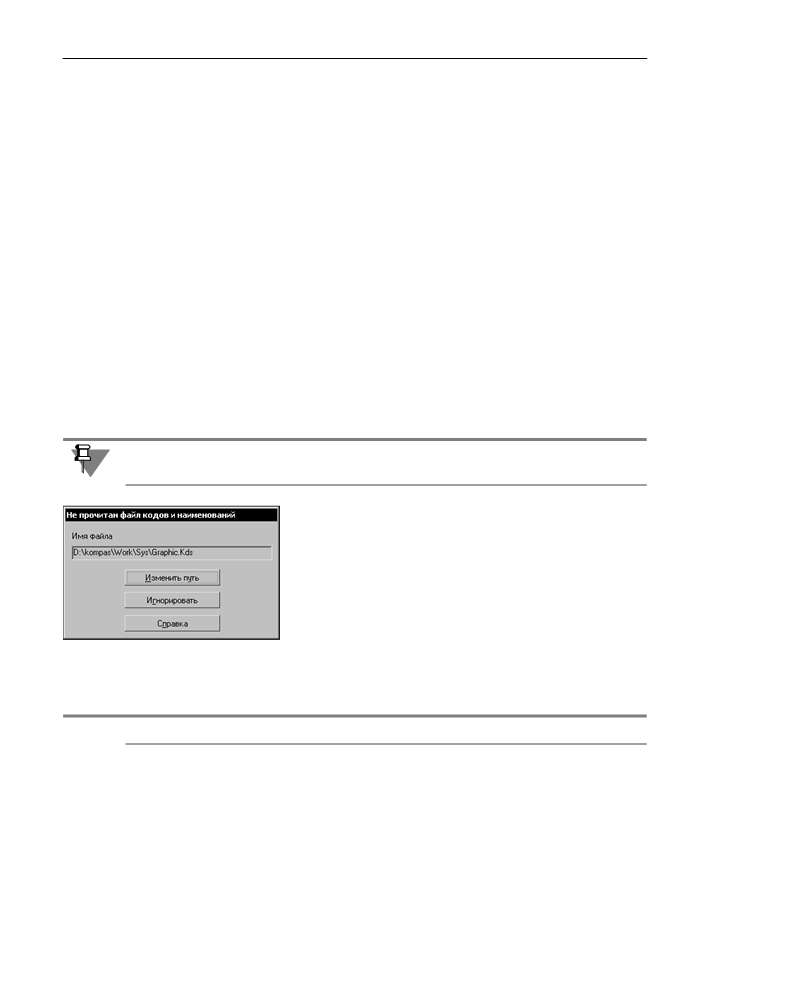

Рис. 10.12. Диалог замены файла

кодов и наименований

Табл. 10.10. Кнопки диалога замены файла кодов и наименований

Кнопка

Позволяет

Изменить путь Искать файл кодов и наименований на диске. После нажатия этой

кнопки на экране появляется стандартный диалог открытия файлов

Windows. Вы можете указать любой файл (в том числе с

расширением, отличным от kds), структура которого соответствует

структуре файла кодов и наименований.

Указанный файл используется только в текущем сеансе работы.

При следующем запуске система снова будет разыскивать файл

graphic.kds в папке, указанной в переменной SYS.

112

Глава 10. Дополнительные действия

Табл. 10.10. Кнопки диалога замены файла кодов и наименований

Кнопка

Позволяет

Игнорировать

Отказаться от использования файла graphic.kds в текущем сеансе

работы. После нажатия этой кнопки автоматизированный ввод и

обработка кодов и наименований при работе со спецификацией

будут невозможны до конца сеанса.

113

Если спецификация имеет стиль Груп. спецификация (вариант Б) ГОСТ 2.113-75 Ф.1, 1а/

Ф.1, 1в/Ф.1б, 1а/Ф.1б, 1в, то в ее таблице есть 10 колонок для ввода количества объек!

тов.

Номера исполнений специфицируемого изделия, для которых указывается количество,

показаны в «шапке» таблицы спецификации.

Ввод данных в такие колонки Количество ничем не отличается от ввода данных в любые

другие колонки.

Необязательно вводить количество во все доступные колонки. Если объект специфика!

ции не входит в какое!либо исполнение изделия, то для этого исполнения колонку Коли/

чество не заполняют.

Если специфицируемое изделие имеет более десяти исполнений, то в режиме редакти!

рования объекта спецификации становится доступной для ввода данных не одна строка

таблицы, содержащая 10 колонок, а столько строк, сколько требуется для ввода коли!

чества объектов для всех исполнений. В первую строку вводятся количества для испол!

нений с основного по девятое, во вторую — с десятого по девятнадцатое и так далее.

После подтверждения создания объекта строки, содержащие данные о количестве,

«разделятся».

▼ Если при настройке спецификации (см. раздел 17.3 на с. 180) указано, что информация

должна выдаваться по объектам, то для каждого объекта будет создано нужное коли!

чество строк, и каждая из них будет предваряться началом блока исполнений — автома!

тически сформированной строкой с указанием номеров исполнений, для которых ниже

введено количество.

▼ Если при настройке спецификации указано, что информация должна выдаваться бло%

ками, то все объекты разделятся на несколько блоков, перед каждым из которых также

будет находиться начало блока исполнений. Если при настройке спецификации включе!

на опция Располагать блок на новой странице, то для начала блока не будет отво!

диться отдельная строка. Номера исполнений, для которых ниже введено количество,

будут показаны в «шапке» таблицы спецификации.

▼ Если при настройке спецификации отключена опция Показывать заголовки блоков,

то начала блоков исполнений (в том числе располагающиеся в «шапке» таблицы) не бу!

дут отображаться в бланке спецификации.

Пример групповой спецификации по варианту Б приведен на рис. 2.2 на с. 31.

Для практического ознакомления с созданием групповых спецификаций по варианту Б

выполните упражнения 40 и 41 на с. 156.

11.1.2.

Групповая спецификация по варианту А

Если текущая спецификация имеет стиль Груп. спецификация (вариант А) ГОСТ 2.113-

75, то ее таблица не отличается от таблицы простой спецификации (со стилем Простая

спецификация ГОСТ 2.106-96).

При вводе и редактировании каждого объекта групповой спецификации по варианту А

ячейка колонки Количество отображается разделенной по горизонтали на несколько

частей (строк). Их число равно количеству исполнений специфицируемого изделия, за!

115

Глава 11. Частные приемы формирования спецификаций

Пустая строка

Заголовок раздела

Пустая строка

Пустая строка

Начало блока

Пустая строка

Заголовок раздела

Пустая строка

Пустая строка

Заголовок раздела

Пустая строка

Пустая строка

Начало блока

Пустая строка

Заголовок раздела

Пустая строка

Пустая строка

Заголовок раздела

Пустая строка

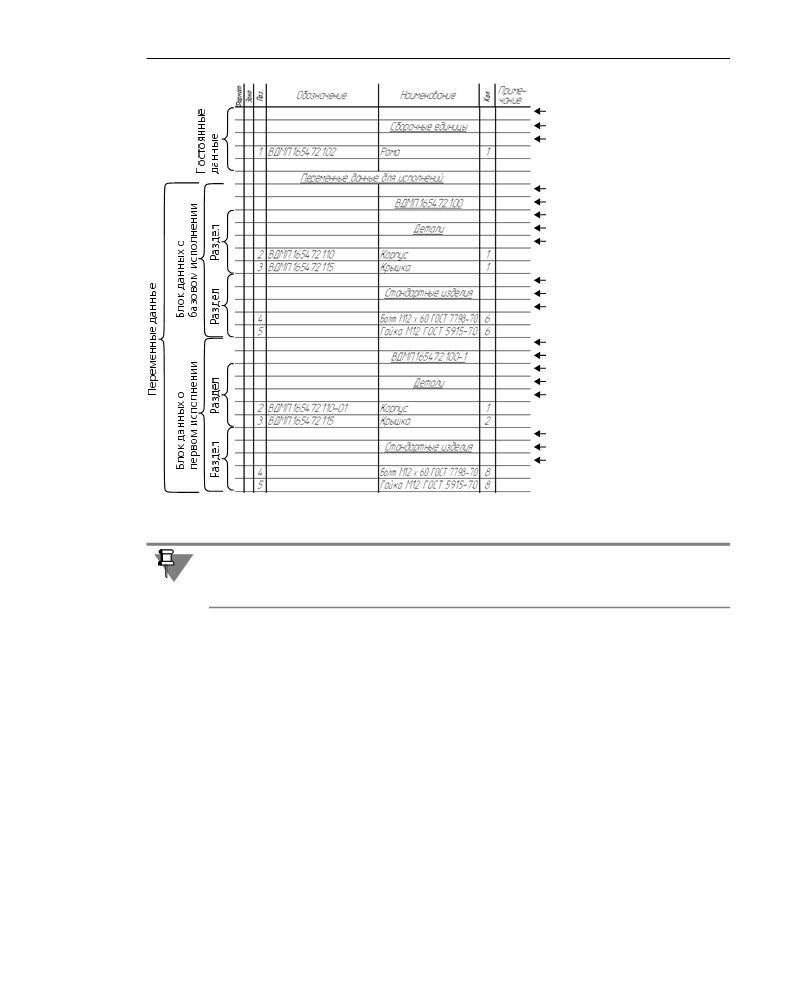

Рис. 11.1. Постоянные и переменные данные в групповой спецификации по варианту А

Обратите внимание на то, что в групповой спецификации по варианту Б колонки Коли/

чество в разделе Документация заполняются — наличие отметки в них (например, «х»)

говорит об использовании документа в соответствующих исполнениях изделия.

11.2. Спецификации с вложенными

и дополнительными разделами

Использование вложенных и дополнительных разделов возможно в спецификации со

стилем Простая спецификация ГОСТ 2.106-96 (подробно о блоках вложенных и допол!

нительных разделов — см. раздел 2.1.1 на с. 27).

Чтобы получить доступ к дополнительным и вложенным разделам, после создания спе!

цификации указанного стиля необходимо ее настроить.

Применение блоков вложенных разделов возможно лишь в разделе Комплекты.

Включение этой возможности и настройка перечня вложенных разделов производятся

на вкладке Вложенные разделы диалога настройки раздела Комплекты

(см.

раздел 17.2.3 на с. 180).

Включение возможности использования дополнительных разделов и настройка их пере!

чня производится на вкладке Дополнительные разделы диалога настройки специфи!

кации (см. раздел 17.4 на с. 182).

117

Часть II.

Приемы работы со спецификацией

После того, как вышеописанная настройка теку!

щей спецификации произведена, при создании

объектов в ней можно будет выбрать нужный

вложенный или дополнительный раздел

(см.

рис. 11.2).

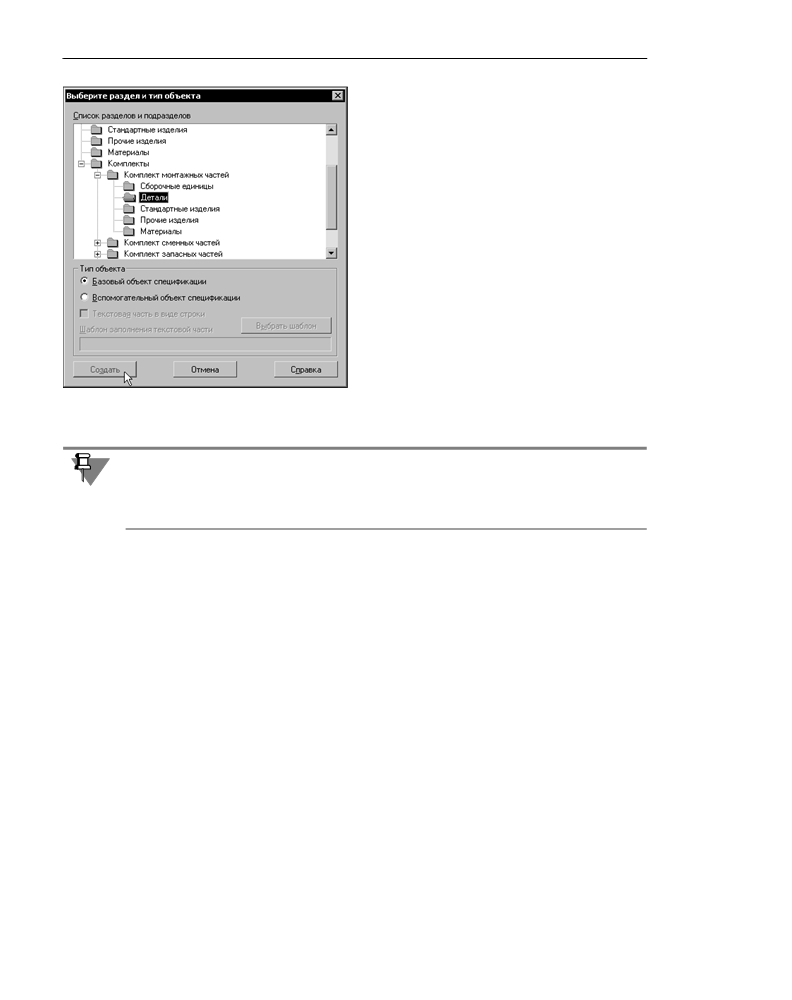

Рис. 11.2. Создание раздела Детали, вложенного

в раздел Комплекты

(блок Комплект монтажных частей)

Р

113

При необходимости вложенные и дополнительные разделы могут создаваться и в спе!

цификациях других стилей. Для этого необходимо отредактировать соответствующие

стили спецификации, включив использование блоков дополнительных и (или) вложен!

ных разделов и выбрав разделы, которые будут входить в каждый блок.

118

Глава 12.

Создание простой спецификации,

не связанной с другими документами

Заполнение спецификации в ручном режиме — самый незамысловатый способ созда!

ния спецификации. Он предоставляет пользователю минимум сервисных возможностей.

В начале изучения порядка работы со спецификациями КОМПАС!3D рекомендуется оз!

накомиться именно с этим способом, так как на примере созданной вручную специфи!

кации хорошо видны многие приемы работы со спецификациями. Они будут рассмотре!

ны в этой главе на примере создания спецификации на изделие Фильтр, показанной на

рис. 12.1.

Эта спецификация в формате PDF размещается на диске Материалы для обучения в пап!

ке \Tutor\Спецификация\Упражнения\ в файле Filter.pdf. Распечатайте ее, чтобы при вы!

полнении упражнений она всегда могла быть перед глазами.

Все упражнения из этой главы выполняются последовательно в одной и той же специ!

фикации. Закончив выполнение одного упражнения, переходите к следующему, не за!

крывая спецификацию.

Кнопки вызова команд, приведенные в этой главе, расположены на инструментальной

панели Спецификация (см. раздел 5.3 на с. 51). Если используются кнопки с других па!

нелей, это оговорено дополнительно.

12.1.

Создание новой спецификации

Упражнение 1. Проверка умолчательных настроек

1.

Запустите КОМПАС!3D.

Вам требуется создать новый документ — спецификацию КОМПАС!3D. Однако не спе!

шите вызывать команду создания документа.

2.

Вызовите команду Сервис — Параметры.

3.

В появившемся диалоге раскройте раздел Новые документы — Спецификация —

Стиль.

4.

Убедитесь, что в качестве библиотеки стилей в диалоге указан файл Graphic.lyt из под!

каталога \Sys главного каталога КОМПАС!3D, а в качестве стиля — Простая специфика/

ция ГОСТ 2.108-68. Если библиотека и стиль другие, выберите указанную библиотеку и

стиль.

Теперь можно создавать новую спецификацию.

Упражнение 2. Создание файла документа%спецификации

1.

Вызовите команду Файл — Создать.

2.

В появившемся диалоге выберите тип документа Спецификация и нажмите кнопку OK.

На экране появится бланк спецификации.

3.

Сохраните файл спецификации под любым именем.

120

содержание   ..  5  6  7  8   ..
